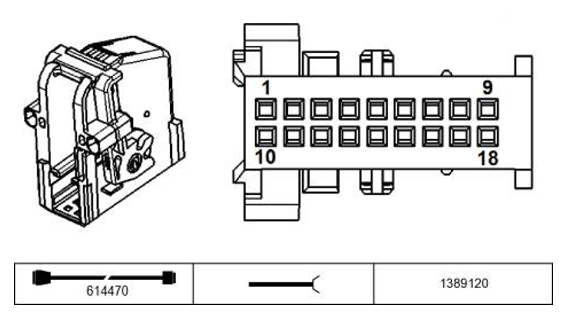

Parking Maneuvering Assistant B41*1B Connector End View
Pin Assignments At Plug Connector B41*1B
| Pin | Type | Description /Signal type | Connection /Measuring information |
|---|---|---|---|
| 1 | E | Sensor ground | Ground connector |
| 2 | E | Signal Ultrasonic sensors | Ultrasonic sensor, Parking Manoeuvring Assistant, front, right side |
| 3 | E | Signal Ultrasonic sensors | Ultrasonic sensor, front centre left |
| 4 | E | Signal Ultrasonic sensors | Ultrasonic sensor, front outer right |
| 5 | A | Ultrasonic sensor supply | Solder connector |
| 6 | E/A | K-CAN2 bus connection | Terminating resistor |
| 7 | E | Signal Ultrasonic sensors | Ultrasonic sensor, rear outer right |
| 8 | E | Signal Ultrasonic sensors | Ultrasonic sensor, rear centre left |
| 9 | E | Supply, terminal 15 | Fuse F55 |
| 10 | M | Ground | Ground point |
| 11 | E | Signal Ultrasonic sensors | Ultrasonic sensor, front outer left |
| 12 | E | Signal Ultrasonic sensors | Ultrasonic sensor, front centre right |
| 13 | E | Signal Ultrasonic sensors | Ultrasonic sensor, Parking Manoeuvring Assistant, front, left side |
| 14 | A | Ultrasonic sensor supply | Solder connector |
| 15 | E/A | K-CAN2 bus connection | Terminating resistor |
| 16 | E | Sensor ground | Ground connector |
| 17 | E | Signal Ultrasonic sensors | Ultrasonic sensor, rear centre right |
| 18 | E | Signal Ultrasonic sensors | Ultrasonic sensor, rear outer left |
