Pinpoint Test KD: Electric Exhaust Gas RECIRCULATION (EEGR) System: Introduction
WARNING: This page is about a different variant/trim than selected.
WARNING:
THIS VEHICLE IS EQUIPPED WITH HIGH VOLTAGE CABLES, COMPONENTS, AND WIRING. THE HIGH VOLTAGE WARNING LABELS CONTAINING THE HIGH VOLTAGE SYMBOL ARE LOCATED ON EACH HIGH VOLTAGE COMPONENT. HIGH VOLTAGE CABLES AND WIRING ARE ORANGE IN COLOR. CERTIFIED RUBBER INSULATING GLOVES AND A FACE SHIELD MUST BE WORN WHEN WORKING WITH THE HIGH VOLTAGE CABLES, COMPONENTS, OR WIRING. THE IGNITION KEY MUST BE CYCLED TO THE OFF POSITION FOR A MINIMUM OF 5 MINUTES, AND THE HIGH VOLTAGE TRACTION BATTERY SERVICE DISCONNECT PLUG PLACED IN THE SERVICING/SHIPPING POSITION BEFORE DISCONNECTING THE HIGH VOLTAGE CABLES. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY OR DEATH.
DO NOT DISCONNECT, DISABLE, OR TOUCH THE HIGH VOLTAGE CABLES, COMPONENTS, OR WIRING DURING THE MODULE REPROGRAMMING PROCEDURE BECAUSE HIGH VOLTAGE IS PRESENT. THE HIGH VOLTAGE WARNING LABELS CONTAINING THE HIGH VOLTAGE SYMBOL ARE LOCATED ON EACH HIGH VOLTAGE COMPONENT. HIGH VOLTAGE CABLES AND WIRING ARE ORANGE IN COLOR. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY OR DEATH.
DO NOT DISCONNECT, DISABLE, OR TOUCH THE HIGH VOLTAGE CABLES, COMPONENTS, OR WIRING DURING THE MODULE REPROGRAMMING PROCEDURE BECAUSE HIGH VOLTAGE IS PRESENT. THE HIGH VOLTAGE WARNING LABELS CONTAINING THE HIGH VOLTAGE SYMBOL ARE LOCATED ON EACH HIGH VOLTAGE COMPONENT. HIGH VOLTAGE CABLES AND WIRING ARE ORANGE IN COLOR. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY OR DEATH.
This pinpoint test is intended to diagnose the following:
- EEGR system
- EEGR stepper motor (9D475)
- harness circuits: EGRMC1, EGRMC2, EGRMC3, EGRMC4 and VPWR
- powertrain control module (PCM) (12A650)

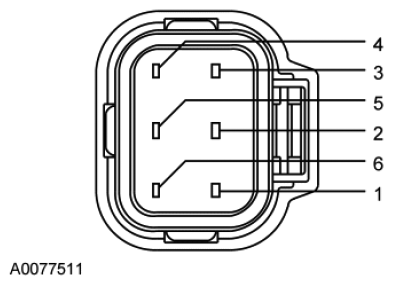

ELECTRIC EXHAUST GAS RECIRCULATION (EEGR) ASSEMBLY CONNECTOR PIN REFERENCE CHART
| Pin | Circuit |
|---|---|
| 6 | EGRMC4 (EGR Motor Control 4) |
| 4 | EGRMC3 (EGR Motor Control 3) |
| 3 | EGRMC2 (EGR Motor Control 2) |
| 1 | EGRMC1 (EGR Motor Control 1) |
| 5 | VPWR (Vehicle Power) |
| 2 | VPWR (Vehicle Power) |
MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR CONNECTOR PIN REFERENCE CHART
| Pin | Circuit |
|---|---|
| 1 | MAP (Manifold Absolute Pressure) |
| 2 | VREF (Reference Voltage) |
POWERTRAIN CONTROL MODULE (PCM) CONNECTOR PIN REFERENCE CHART
| Pin | Circuit |
|---|---|
| E56 | EGRMC4 (EGR Motor Control 4) |
| E54 | EGRMC3 (EGR Motor Control 3) |
| E37 | EGRMC2 (EGR Motor Control 2) |
| E36 | EGRMC1 (EGR Motor Control 1) |
