Intake Manifold: Notes
WARNING: This page is about a different variant/trim than selected.

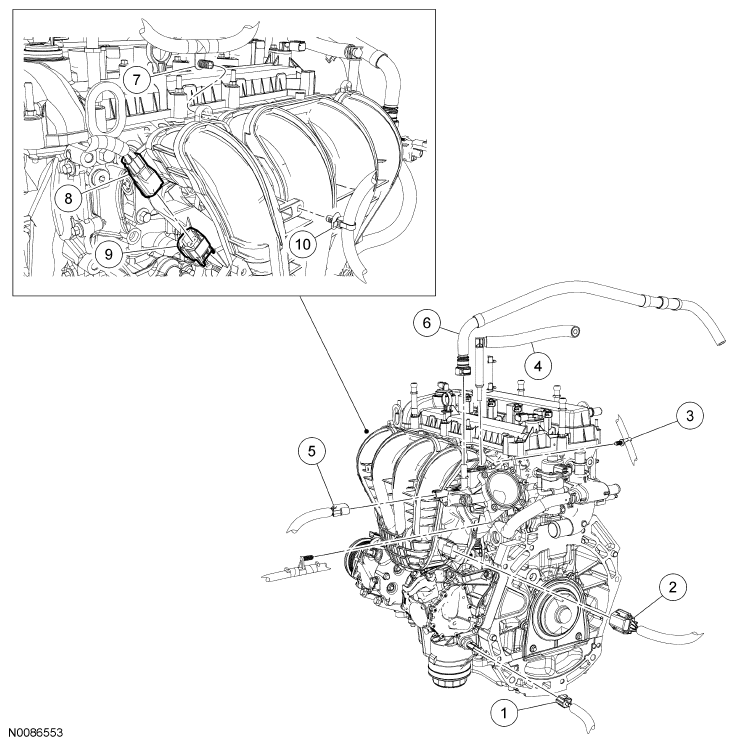

Intake Manifold (View 1 of 2)
ITEM DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 14A464 | Engine Oil Pressure (EOP) switch electrical connector (part of 12A581) |
| 2 | 14A464 | Manifold Absolute Pressure (MAP) sensor electrical connector (part of 12A581) |
| 3 | - | Wiring harness retainer (2 required) |
| 4 | 9C482 | Brake booster vacuum tube |
| 5 | - | Evaporative Emission (EVAP) canister purge valve electrical connector |
| 6 | 6C324 | EVAP tube-to-EVAP canister purge valve quick connect coupling |
| 7 | - | Block heater wiring harness retainer (if equipped) |
| 8 | 14A464 | Knock Sensor (KS) electrical connector (male side, part of 12A581) |
| 9 | 14A464 | KS electrical connector (female side, part of 12A581) |
| 10 | 14A163 | Transaxle shift cable routing retainer (part of 7E395) |

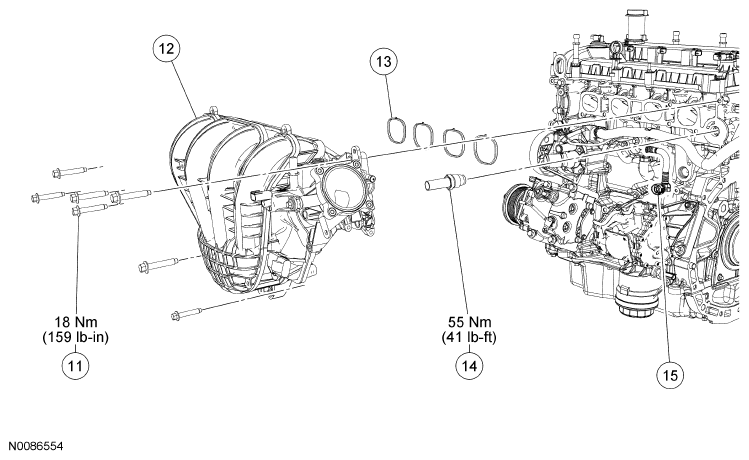

Intake Manifold (View 2 of 2)
ITEM DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 11 | W500311 | Intake manifold bolt (7 required) |
| 12 | 9424 | Intake manifold |
| 13 | 9441 | Intake manifold gasket (4 required) |
| 14 | 9E470 | EGR tube |
| 15 | 6758 | PCV hose connector |
