Fuel Vapor Tube Assembly: Notes
WARNING: This page is about a different car, the 2009 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.

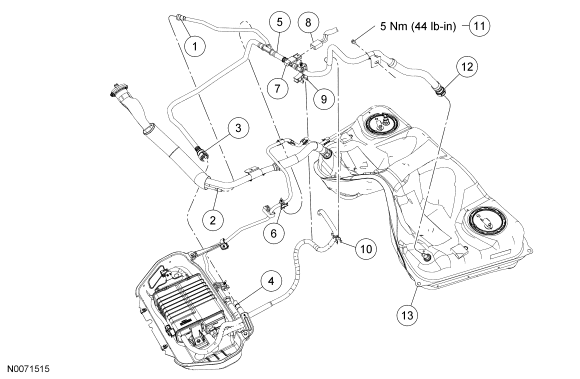

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Fuel vapor tube assembly-to-fuel tank filler pipe recirculation tube spring lock coupling (part of 9E325) |
| 2 | - | Fuel tank filler pipe recirculation tube (part of 9034) |
| 3 | - | Fuel vapor tube assembly-to-Evaporative Emission (EVAP) canister tank tube quick connect coupling (part of 9E325) |
| 4 | - | EVAP canister assembly tank tube (part of 9E857) |
| 5 | 9E325 | Fuel vapor tube assembly |
| 6 | - | Fuel tube bundle assembly retainer clip (4 required) (part of 9J279) |
| 7 | 9C052 | Fuel Tank Pressure (FTP) sensor (part of 9E325) |
| 8 | 14A464 | FTP sensor electrical connector |
| 9 | - | Fuel vapor tube assembly retainer clip (part of 9E325) |
| 10 | - | EVAP canister assembly vapor tube retainer clip (part of 9E857) |
| 11 | W504081S | Fuel vapor tube assembly bracket bolt |
| 12 | - | Fuel vapor tube assembly-to-fuel tank quick connect coupling (part of 9E325) |
| 13 | 9002 | Fuel tank |
