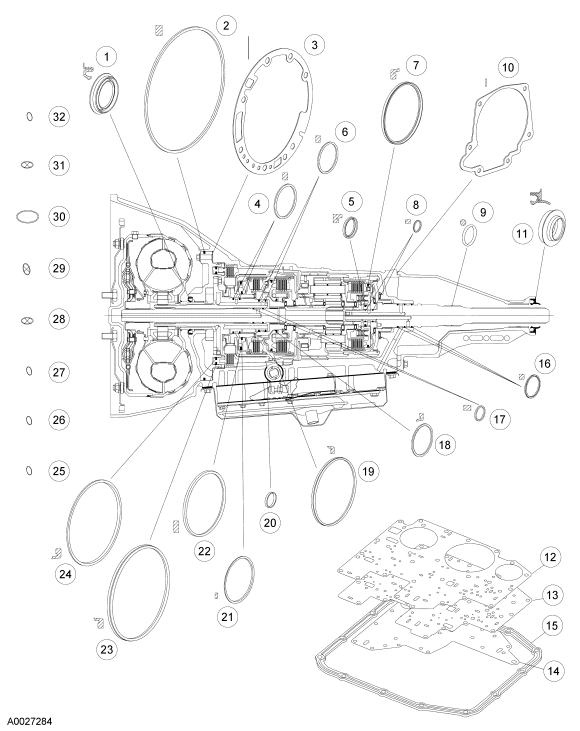

Seals, Rings And Gasket Locator
WARNING: This page is about a different car, the 2009 Mercury Grand Marquis and 2009 Ford Crown Victoria. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 7A248 | Front pump seal assembly |
| 2 | 7A248 | Front pump seal |
| 3 | 7A136 | Front pump gasket |
| 4 | 7D020 | Reverse clutch cylinder seal (2 required) |
| 5 | 7C099 | Direct clutch piston inner seal |
| 6 | 7D019 | Forward clutch cylinder |
| 7 | 7A548 | Direct clutch piston outer seal |
| 8 | 7F274 | Output shaft to direct clutch cylinder seal (2 required) |
| 9 | 87054-S94 | O-ring seal (piloted) (model dependent) |
| 10 | 7086 | Extension gasket |
| 11 | 7052 | Extension housing seal assembly |
| 12 | 7C155 | Control valve body upper gasket |
| 13 | 7D100 | Valve body separator plate lower gasket |
| 14 | 7H173 | Valve body cover plate gasket |
| 15 | 7A191 | Transmission pan-to-case gasket |
| 16 | 7F273 | Output shaft-to-case seal (3 required) |
| 17 | 7B497 | Input shaft seal (2 required) |
| 18 | 7C099 | Forward clutch piston inner seal |
| 19 | 7A548 | Forward clutch piston outer seal |
| 20 | 7B498 | Manual control lever seal assembly |
| 21 | 7D403 | Reverse clutch piston outer seal |
| 22 | 7D404 | Reverse clutch piston inner seal |
| 23 | 7F224 | Intermediate clutch piston outer seal |
| 24 | 7F225 | Intermediate clutch piston inner seal |
| 25 | 391308-S | Fill tube level indicator seal |
| 26 | 7Z484 | Torque converter clutch (TCC) solenoid seal (large) |
| 27 | 7Z136 | TCC solenoid seal (small) |
| 28 | 7Z484 | Shift solenoid seal (2 required) |
| 29 | N811757-S100 | Output shaft speed (OSS) sensor seal |
| 30 | 7Z276 | Bulkhead seal |
| 31 | N805862-S | Pressure control solenoid seal (large) |
| 32 | 391131 | Pressure control solenoid seal (small) |
