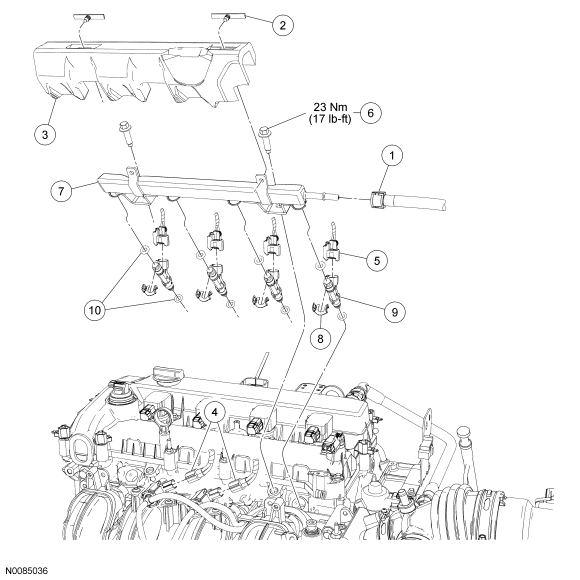

Fuel Rail and Fuel Injector - Exploded View
WARNING: This page is about a different variant/trim than selected.
| Item | Part Number | Description |
|---|---|---|
| 1 | 9J285 | Fuel tube-to-fuel rail quick connect coupling |
| 2 | 13A506 | Wire harness retainer (2 required) (part of 12B637) |
| 3 | 9U550 | Fuel rail insulator |
| 4 | 14A464 | Swirl control valve electrical connectors (2 required) (part of 12B637) |
| 5 | 14A464 | Fuel injector electrical connector (4 required) (part of 12B637) |
| 6 | W500224 | Fuel rail bolt (2 required) |
| 7 | 9D280 | Fuel rail |
| 8 | 9C995 | Fuel injector clip (4 required) |
| 9 | 9F593 | Fuel injector (4 required) |
| 10 | 9U509 | Fuel injector O-ring seal (2 required per injector) |
- For additional information, refer to the procedures.
