Transmission Internal Components - Disassembled View
WARNING: This page is about a different car, the 2010 Ford Pickup, 2010 Ford F550 Super Duty, 2010 Ford F450 Super Duty, and 2010 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.

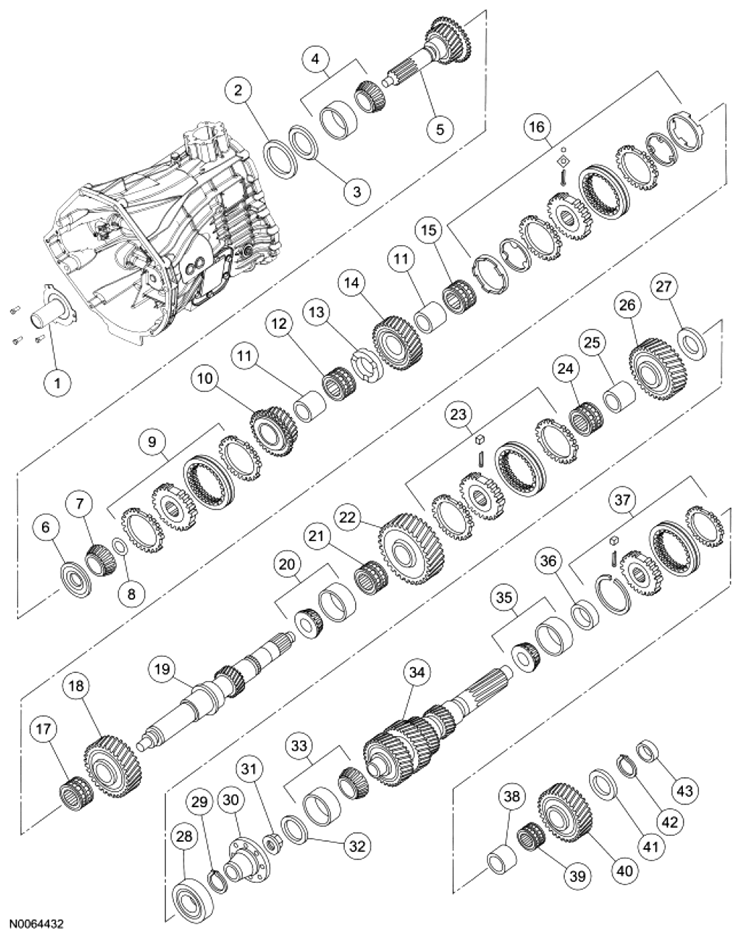

ITEM DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 7050 | Guide tube |
| 2 | 7029 | Input shaft shim (selective fit) |
| 3 | 7046 | Input shaft oil dam bearing ring |
| 4 | 7025 | Input shaft bearing and bearing cup |
| 5 | 7017 | Input shaft |
| 6 | 7046 | Input shaft rear oil dam |
| 7 | 7120 | Input shaft pocket bearing |
| 8 | 7B331 | Snap ring kit |
| 9 | 7124 | Synchronizer assembly, 3rd and 4th gear |
| 10 | 7196 | Mainshaft 3rd gear |
| 11 | 7N318 | Mainshaft 2nd and 3rd gear bushings |
| 12 | 7K169 | Mainshaft needle bearing |
| 13 | 7056 | Mainshaft 2nd gear thrust ring |
| 14 | 7103 | Mainshaft 2nd gear |
| 15 | 7K169 | Mainshaft needle bearing |
| 16 | 7124 | Synchronizer assembly, 1st and 2nd gear |
| 17 | 7K169 | Mainshaft needle bearing |
| 18 | 7100 | Mainshaft 1st gear |
| 19 | 7061 | Mainshaft |
| 20 | 7N430 | Mainshaft middle bearing and bearing cup |
| 21 | 7K322 | Mainshaft needle bearing |
| 22 | 7Z451 | Mainshaft low gear |
| 23 | 7124 | Synchronizer assembly, low and reverse gear |
| 24 | 7K322 | Mainshaft reverse and low gear bearing |
| 25 | 7D305 | Mainshaft reverse gear bushing |
| 26 | 7142 | Mainshaft reverse gear |
| 27 | 7E254 | Output bearing thrust washer |
| 28 | 7R205 | Mainshaft rear bearing |
| 29 | 7B331 | Snap ring kit |
| 30 | 7089 | Transmission flange (Rear Wheel Drive (RWD) vehicles) |
| 31 | 7045 | Transmission flange locknut (RWD vehicles) |
| 32 | 7029 | Countershaft shim (selective fit) |
| 33 | 7065 | Countershaft front bearing and bearing cup |
| 34 | 7113 | Countershaft |
| 35 | 7065 | Countershaft middle bearing and bearing cup |
| 36 | 7115 | Countershaft rear bearing spacer |
| 37 | 7124 | Synchronizer assembly, countershaft 5th gear |
| 38 | 7069 | Countershaft bushing |
| 39 | 7K335 | Countershaft needle bearing |
| 40 | 7158 | Countershaft 5th gear |
| 41 | 7A385 | Countershaft rear thrust washer |
| 42 | 7B331 | Snap ring kit |
| 43 | 7065 | Countershaft rear bearing |

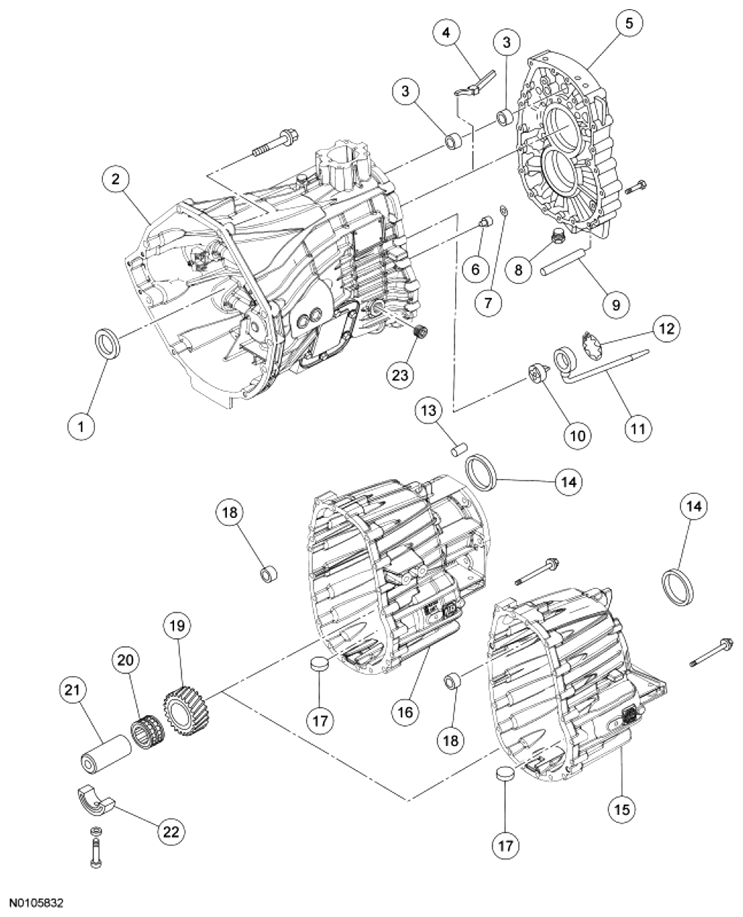

ITEM DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 7052 | Input oil seal |
| 2 | 7005 | Main case |
| 3 | 7D362 | Shift rail bearings |
| 4 | 7005 | Oil trough |
| 5 | 7006 | Middle case |
| 6 | 7E213 | Check valve |
| 7 | 7917 | Check valve snap ring |
| 8 | 7A010 | Drain plug |
| 9 | 7B362 | Dowel pin |
| 10 | 7A103 | Oil pump body |
| 11 | 7B150 | Oil pump housing |
| 12 | 7R194 | Oil pump snap ring |
| 13 | 7B362 | Dowel pin |
| 14 | 7052 | Output seal |
| 15 | 7A039 | Extension housing (Rear Wheel Drive (RWD) vehicles) |
| 16 | 7A039 | Extension housing (Four-Wheel Drive (4WD) vehicles) |
| 17 | 7E290 | Magnets |
| 18 | 7D362 | Shift rail bearings |
| 19 | 7141 | Reverse idler gear |
| 20 | 7E139 | Reverse idler bearing |
| 21 | 7140 | Reverse idler shaft |
| 22 | 7723 | Reverse idler shaft support |
| 23 | 7A010 | Fill plug |
