Function Schematic For Limp-Home Mode - PE27.19-P-2502-97C
Transmission 725 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | ESP®, status | 19C |
| 2 | DIRECT SELECT lever, status | 18C |
| 2 | DIRECT SELECT lever, status | 11C |
| 3 | Transmission control, status | 19H |
| 3 | Transmission control, status | 19J |
| 3 | Transmission control, status | 27A |
| 4 | Instrument cluster, message | 27G |
| 4 | Instrument cluster, message | 33G |
| 5 | Wheel speed, signal | 18C |
| 6 | Transmission control diagnosis, communication | 27A |
| 7 | Limp-home mode, requirement | 27J |
| 7 | Limp-home mode, requirement | 27K |
| 8 | Engine torque, reduce request | 27C |
| 8 | Engine torque, reduce request | 27E |

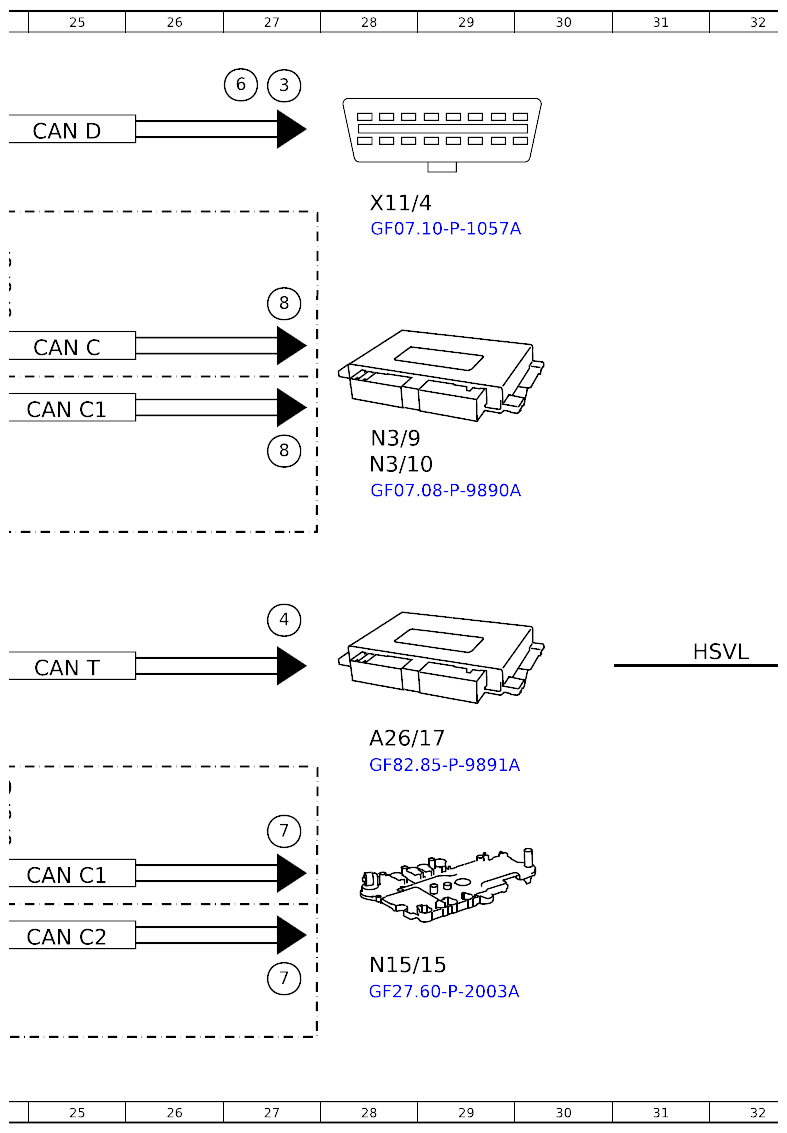

| A26/17 | Head unit | 28H |
| A40/18 | Instrument cluster display | 34H |
| CAN C | CAN for engine | 25D |
| CAN C1 | CAN 1 for drive | 16H |
| CAN C1 | CAN 1 for drive | 25J |
| CAN C1 | CAN 1 for drive | 25D |
| CAN C2 | CAN 2 for drive | 16J |
| CAN C2 | CAN 2 for drive | 25K |
| CAN D | CAN for diagnosis | 25B |
| CANT | CAN for drivetrain | 25G |
| Code 200 | Conditionally automated driving | 12E |
| Code 200 | Conditionally automated driving | 12D |
| Code 503 | Remote-controlled parking | 12E |
| Code 503 | Remote-controlled parking | 12F |
| Code B01 | 48V technology | 23E |
| Code B01 | 48V technology | 23C |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 15H |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 14K |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 23J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 23K |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 23C |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 23E |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 15H |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 14K |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 23J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 23L |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 23C |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 23E |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 23C |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 23F |
| Code ME10 | Hybrid vehicle | 15G |
| Code ME10 | Hybrid vehicle | 14J |
| Code ME10 | Hybrid vehicle | 23H |
| Code ME10 | Hybrid vehicle | 23K |
| Flex E | Chassis FlexRay | 16D |
| Flex E | Chassis FlexRay | 9D |
| HSVL | High-speed video link | 32G |

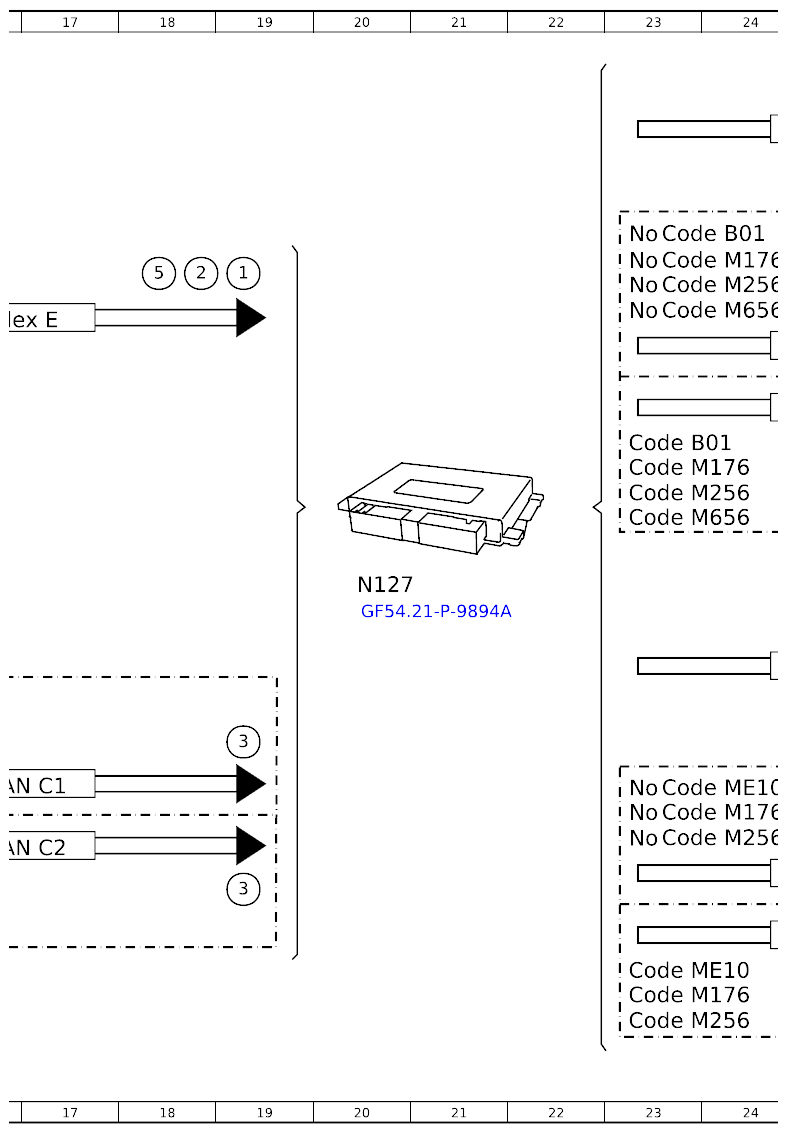

| N127 | Drivetrain control unit | 20F |
| N15/15 | Fully integrated transmission control electric controller unit | 12J |
| N15/15 | Fully integrated transmission control electric controller unit | 28K |
| N3/10 | Engine management control unit | 28E |
| N3/9 | Engine management control unit | 28E |

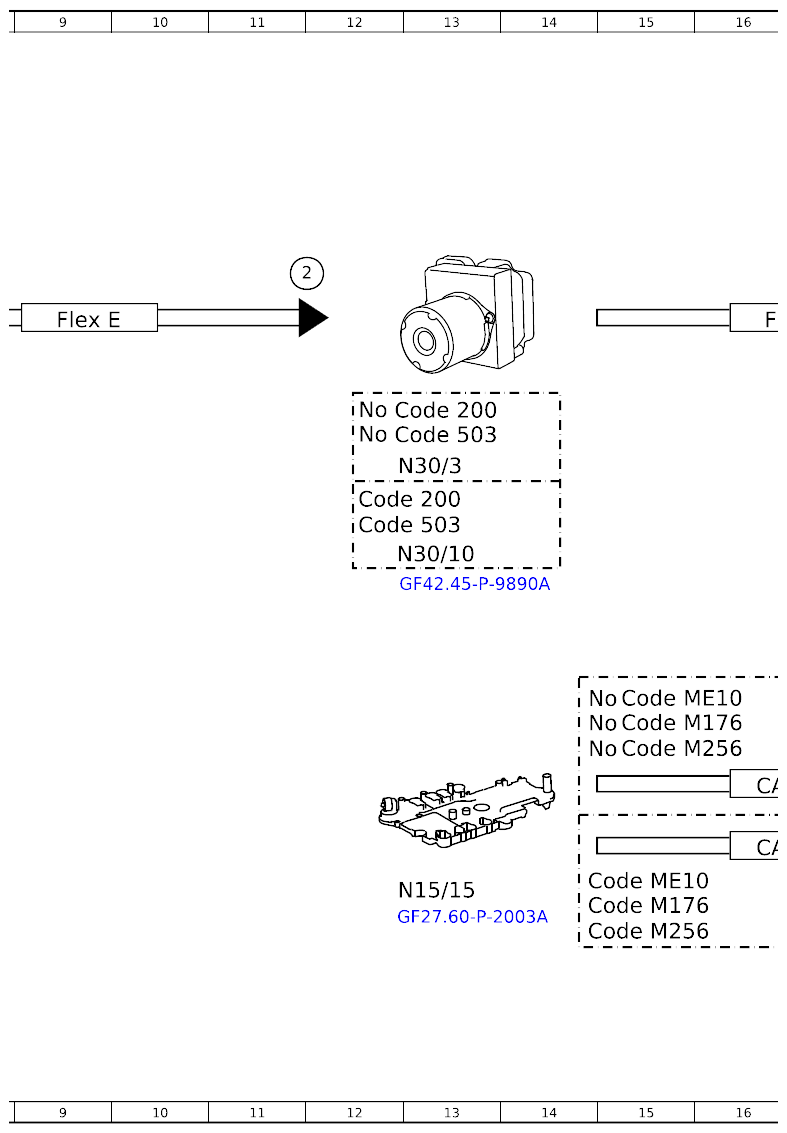

| N30/10 | Electronic Stability Program control unit | 13F |
| N30/3 | Electronic Stability Program control unit | 13E |
| N80 | Steering column module control unit | 3C |
| X11/4 | Diagnostic connector | 28B |
