Function Schematic For Tire Pressure Monitor (TPM) - PE40.15-P-2500-97C
Model 192, 206, 214, 223, 232, 236, 254, 294, 295, 296, 297 with code 475 (Tire pressure monitor (TPM))
| Code: | Designation: | Position: |
|---|---|---|

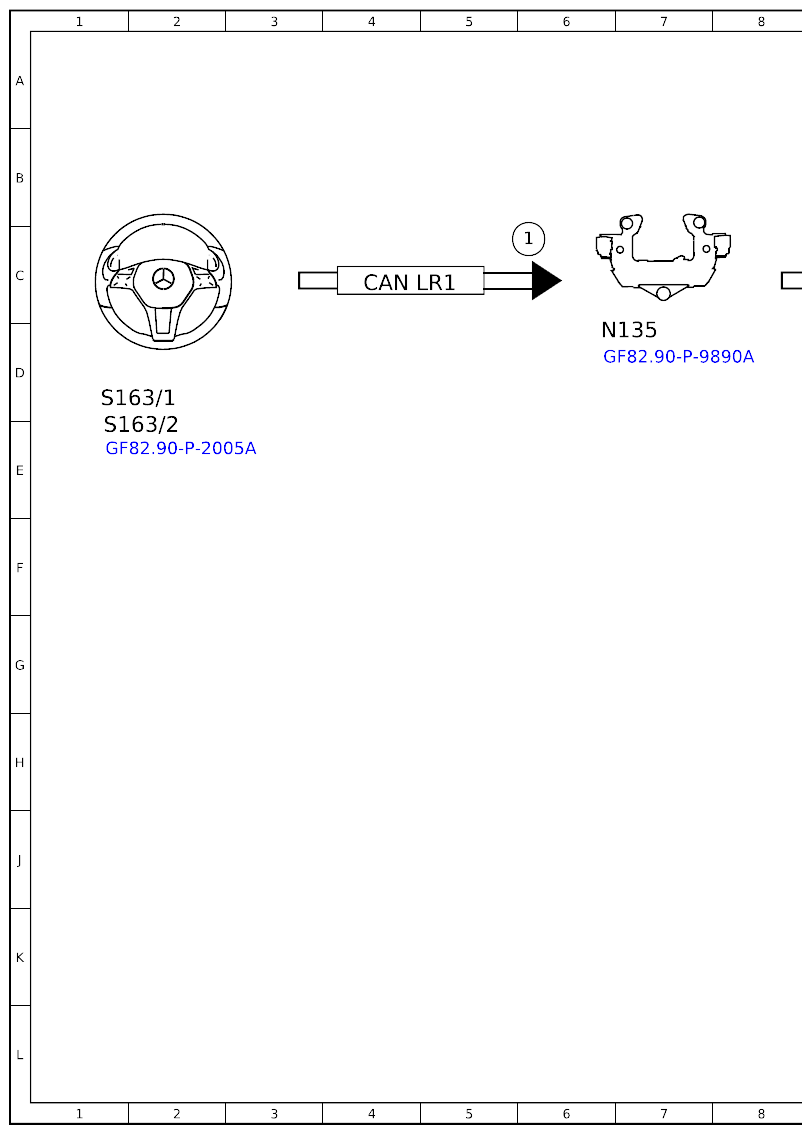

| 1 | Multifunction steering wheel button group, signal | 11C |
| 1 | Multifunction steering wheel button group, signal | 22C |
| 1 | Multifunction steering wheel button group, signal | 6C |
| 1 | Multifunction steering wheel button group, signal | 14E |
| 2 | Activate tire pressure monitor, request | 22E |
| 2 | Activate tire pressure monitor, request | 28D |
| 3 | Tire pressure sensor, signal | 28H |
| 4 | Vehicle speed, signal | 28D |
| 5 | Displayed outside temperature, signal | 28C |
| 5 | Displayed outside temperature, signal | 22H |
| 5 | Displayed outside temperature, signal | 16H |
| 6 | Tire pressure monitor, message | 34F |
| 6 | Tire pressure monitor, message | 40F |
| 6 | Tire pressure monitor, message | 44F |
| 7 | Kilometer reading and maintenance computer information, signal | 28C |
| A40/18 | Instrument cluster display | 46G |
| A69/1 | Left front tire pressure sensor | 24H |
| A69/2 | Right front tire pressure sensor | 24J |
| A69/3 | Left rear tire pressure sensor | 24J |
| A69/4 | Right rear tire pressure sensor | 24J |
| B14 | Outside temperature sensor | 12J |
| CAN LR | CAN for steering wheel | 9C |
| CAN LR1 | CAN for steering wheel gearshift buttons | 4C |
| CAN PER | CAN for peripherals | 33F |
| CAN PER | CAN for peripherals | 27D |
| Ethernet | Ethernet | 18F |
| Ethernet | Ethernet | 38F |
| Ethernet | Ethernet | 21H |
| Flex E | Chassis FlexRay | 18C |
| HSVL | High-speed video link | 43F |

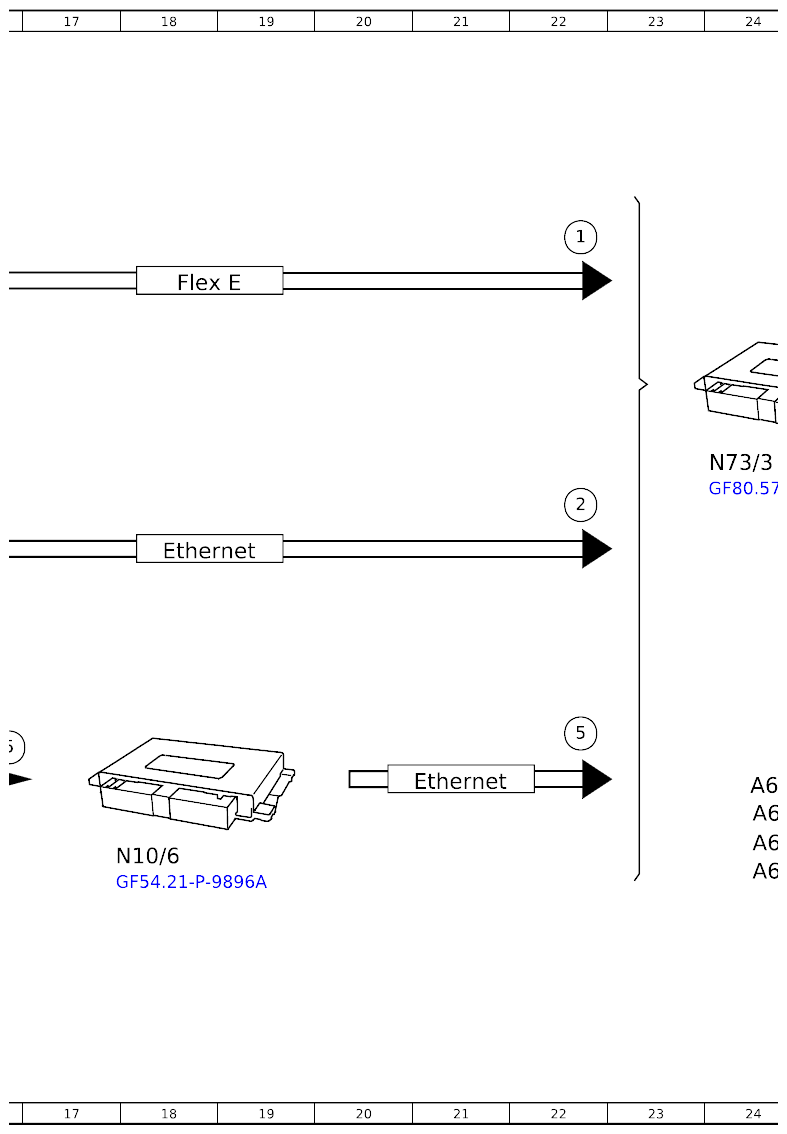

| N10/6 | Front SAM control unit | 17J |

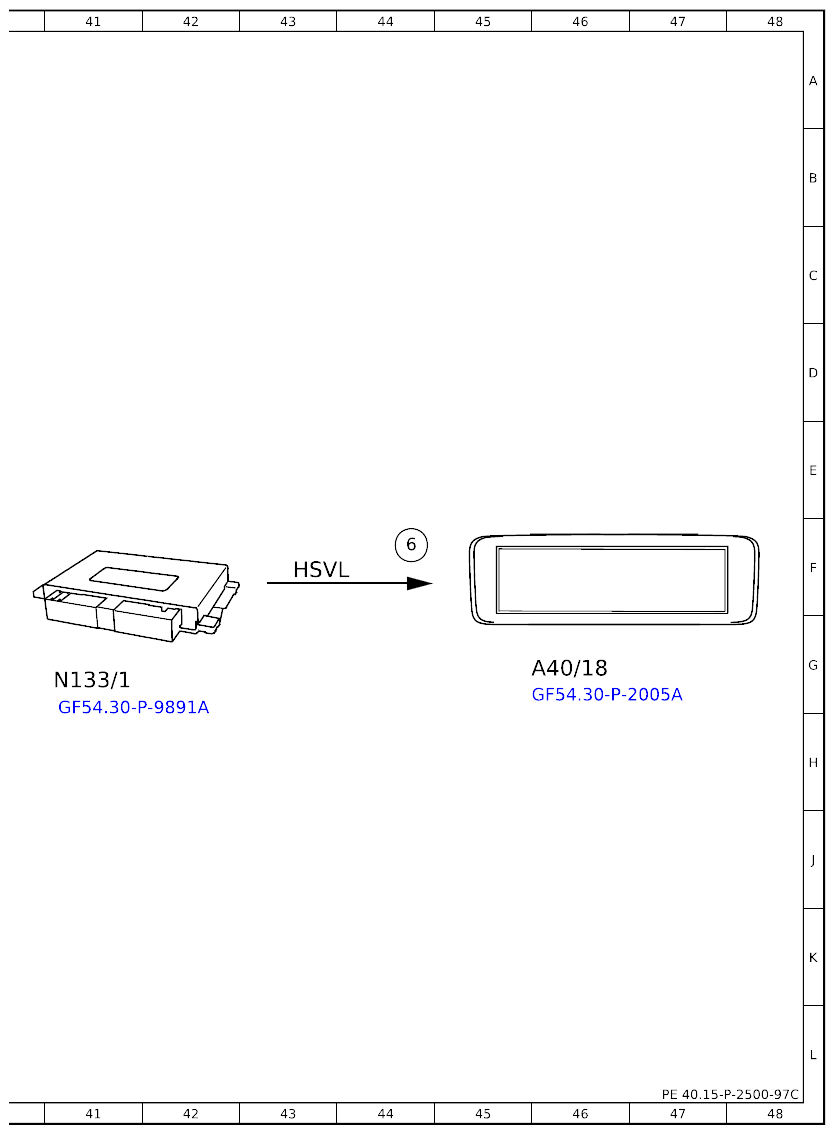

| N133/1 | Instrument cluster control unit | 41G |
| N133/1 | Instrument cluster control unit | 12G |
| N135 | Steering wheel electronics | 7D |
| N73/3 | Electronic ignition switch control unit | 24E |
| N73/3 | Electronic ignition switch control unit | 35G |

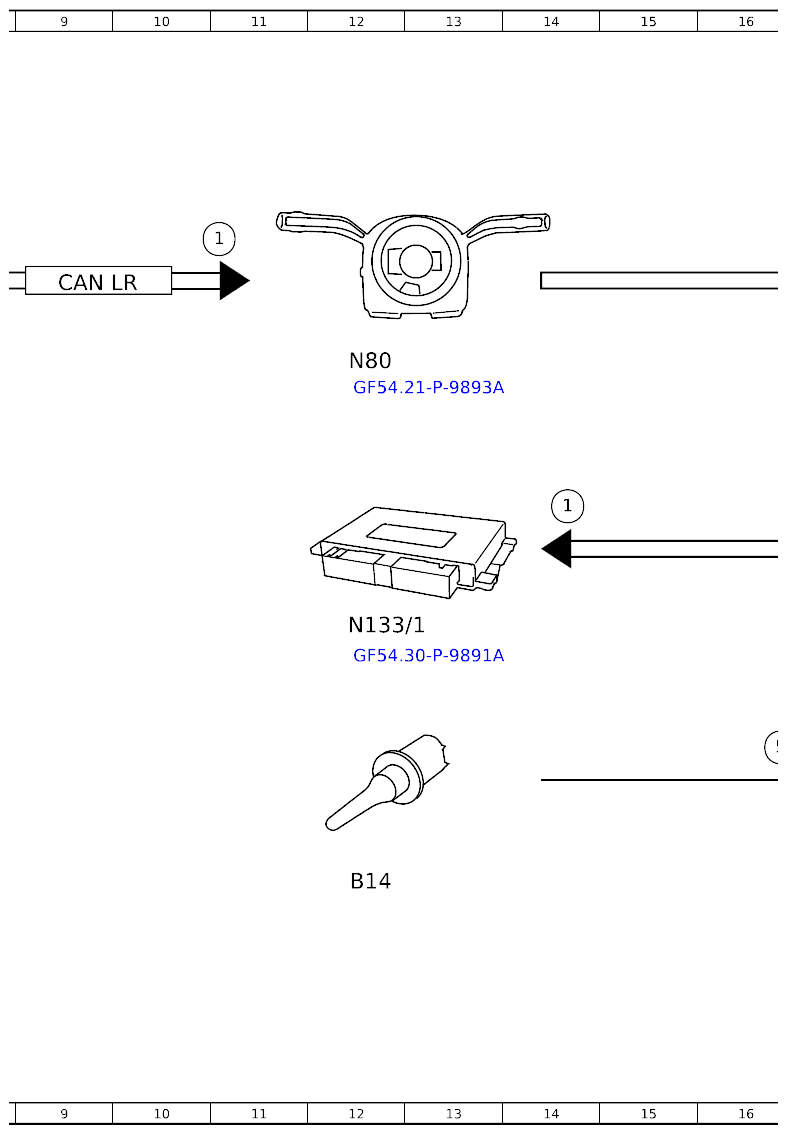

| N80 | Steering column module control unit | 12D |

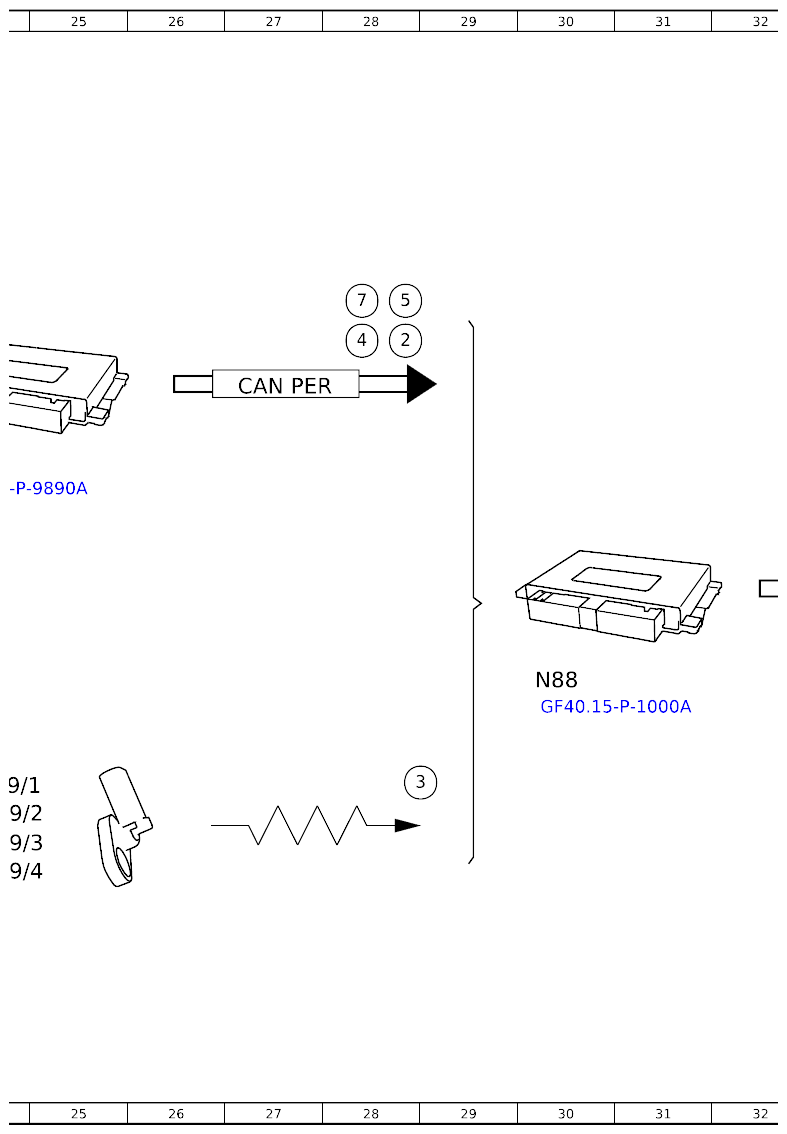

| N88 | Tire pressure monitor control unit | 30G |
| S163/1 | Instrument cluster multifunction steering wheel button group | 1D |
| S163/2 | Head unit multifunction steering wheel button group | 1E |
