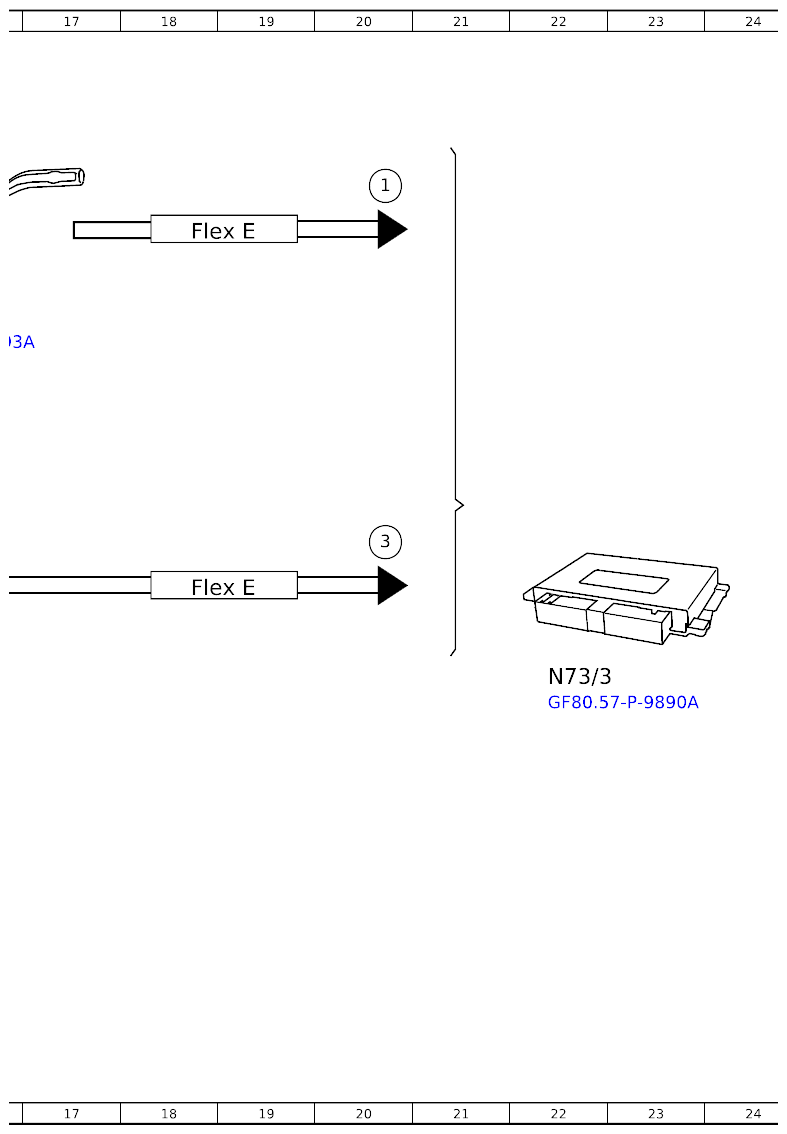

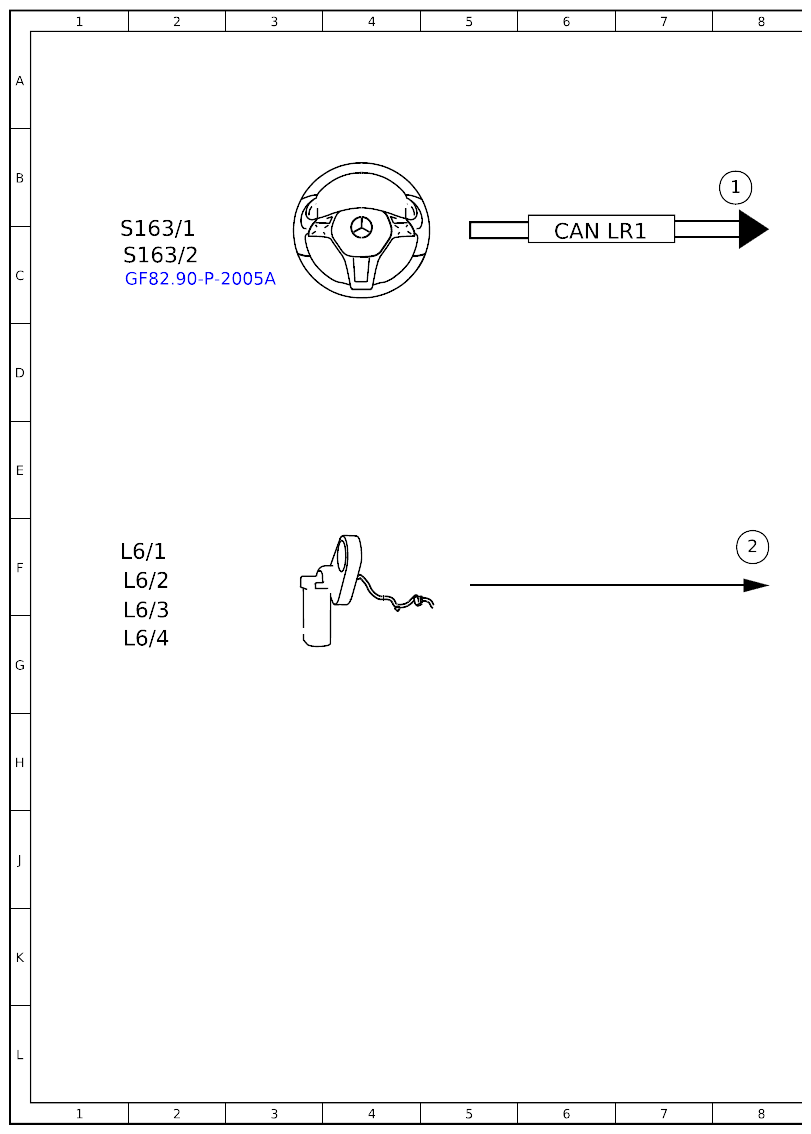

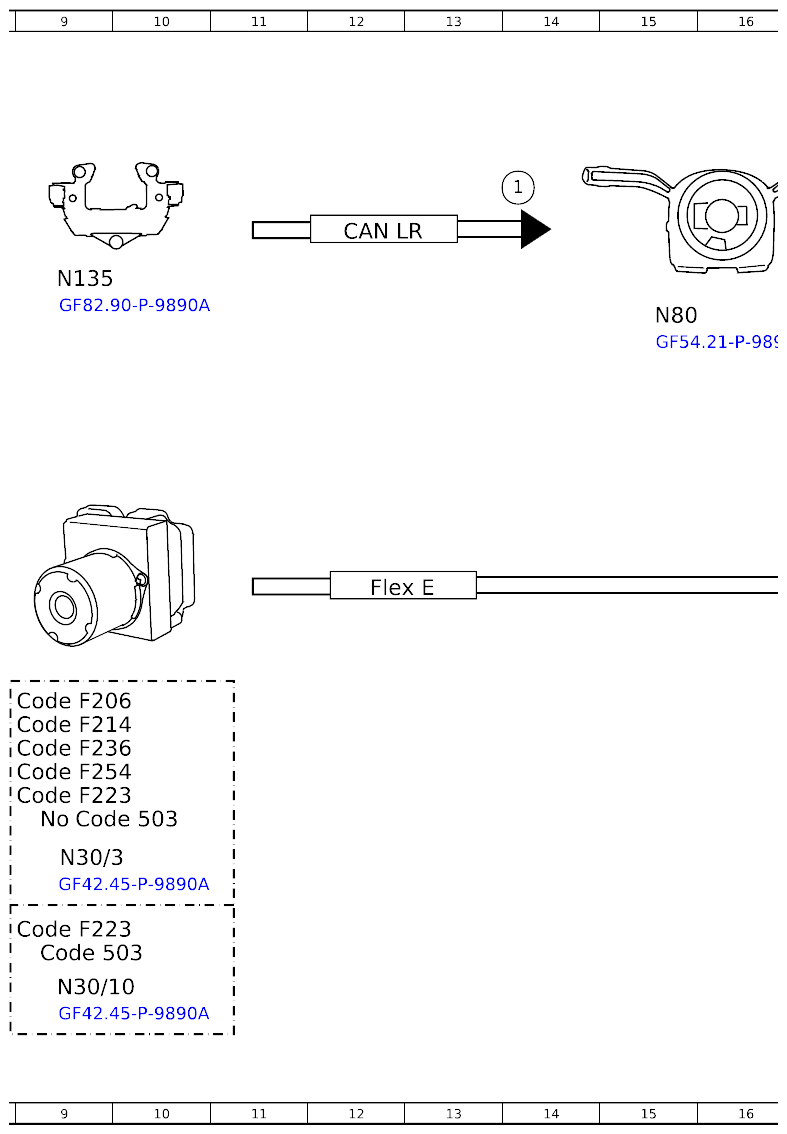

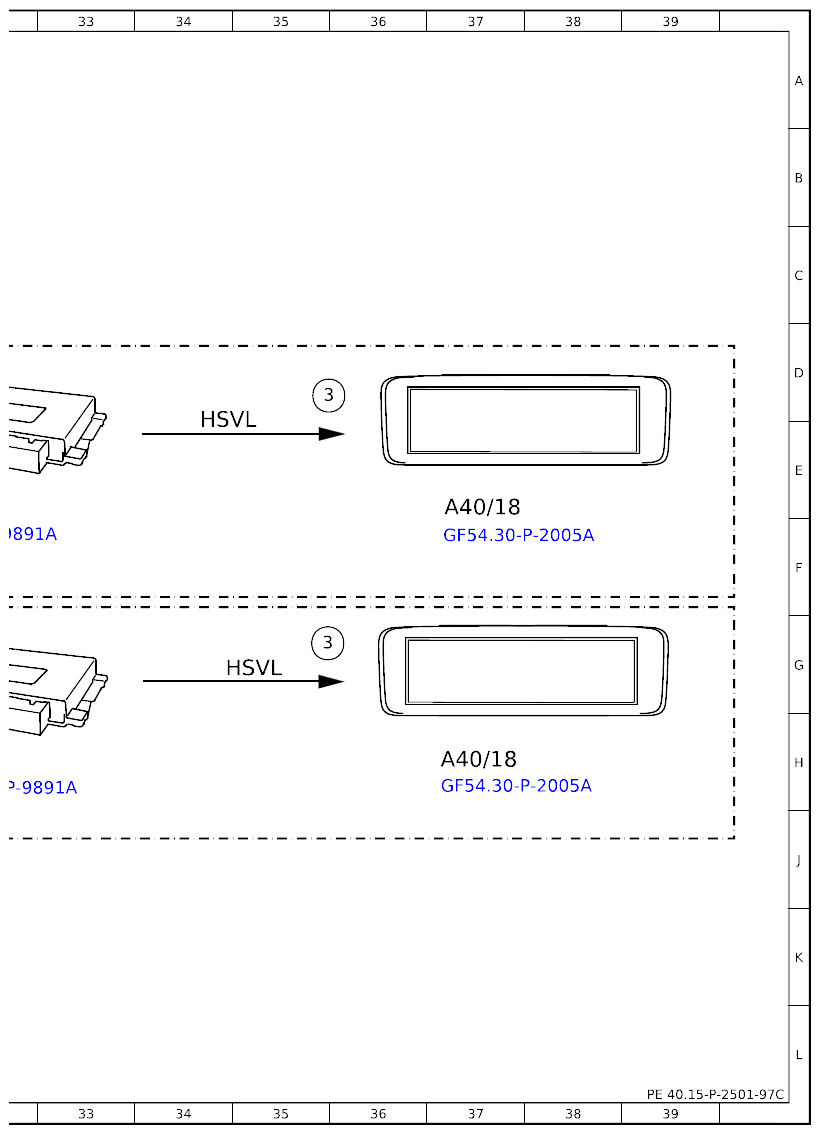

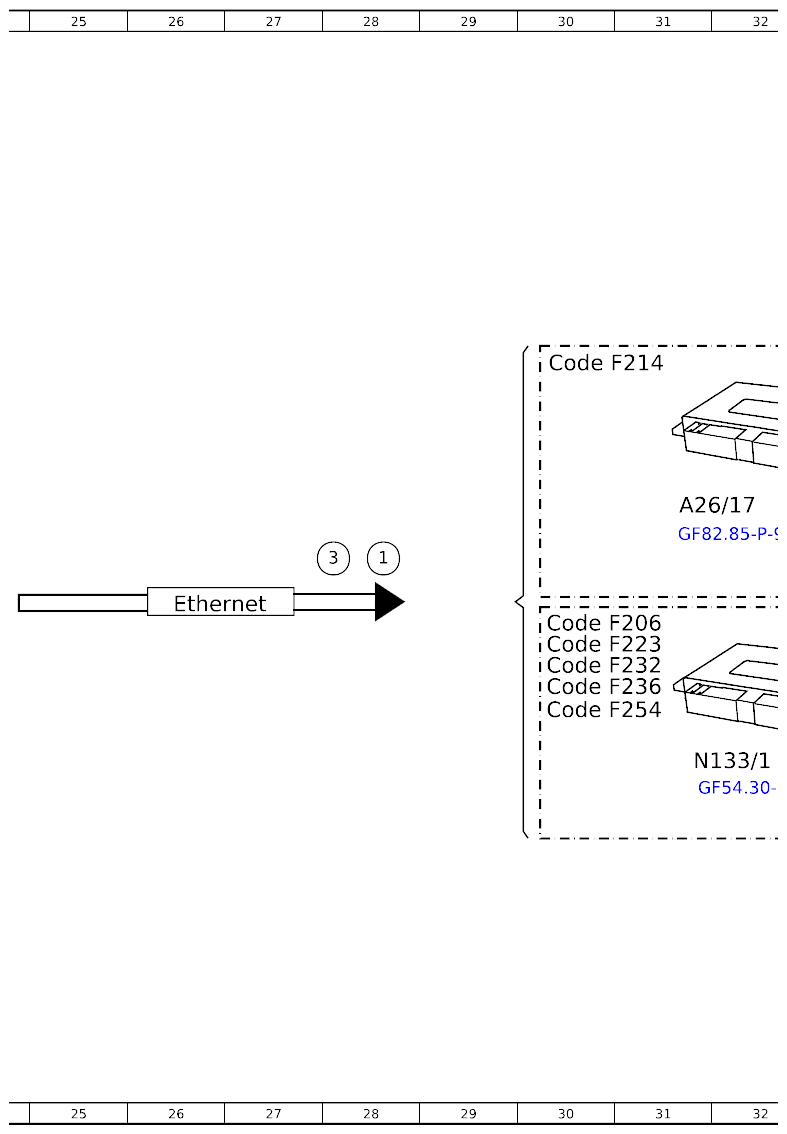

Function Schematic For Tire Pressure Loss Warning (RDW) - PE40.15-P-2501-97C
Model 206, 214, 223, 236, 254 with code 477 (Tire pressure loss warner)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 14B |
| 1 | Multifunction steering wheel button group, signal | 20B |
| 1 | Multifunction steering wheel button group, signal | 8B |
| 1 | Multifunction steering wheel button group, signal | 28F |
| 2 | Wheel speed, signal | 8F |
| 3 | Tire pressure loss warning message, request | 28F |
| 3 | Tire pressure loss warning message, request | 20F |
| 3 | Tire pressure loss warning message, request | 35G |
| 3 | Tire pressure loss warning message, request | 35D |
| A26/17 | Head unit | 31E |
| A40/18 | Instrument cluster display | 37H |
| A40/18 | Instrument cluster display | 37E |
| CAN LR | CAN for steering wheel | 12C |
| CAN LR1 | CAN for steering wheel gearshift buttons | 6C |
| Code 503 | Pre-installation for Remote Parking Pilot | 9J |
| Code 503 | Pre-installation for Remote Parking Pilot | 9K |
| Code F206 | Model series 206 | 9G |
| Code F206 | Model series 206 | 30G |
| Code F214 | Model series 214 | 9H |
| Code F214 | Model series 214 | 30D |
| Code F223 | Model series 223 | 9K |
| Code F223 | Model series 223 | 9H |
| Code F223 | Model series 223 | 30G |
| Code F232 | Model series 232 | 30G |
| Code F236 | Model series 236 | 9H |
| Code F236 | Model series 236 | 30G |
| Code F254 | Model series 254 | 9H |
| Code F254 | Model series 254 | 30H |
| Ethernet | Ethernet | 26F |
| Flex E | Chassis FlexRay | 12F |
| Flex E | Chassis FlexRay | 18C |
| Flex E | Chassis FlexRay | 18F |
| HSVL | High-speed video link | 35G |
| HSVL | High-speed video link | 34E |
| L6/1 | Left front axle rpm sensor | 2F |
| L6/2 | Right front axle rpm sensor | 2F |
| L6/3 | Left rear axle rpm sensor | 2G |
| L6/4 | Right rear axle rpm sensor | 2G |
| N133/1 | Instrument cluster control unit | 32H |
| N135 | Steering wheel electronics | 9C |
| N30/10 | Electronic Stability Program control unit | 9K |
| N30/3 | Electronic Stability Program control unit | 9J |
| N73/3 | Electronic ignition switch control unit | 22G |
| N80 | Steering column module control unit | 15C |
| S163/1 | Instrument cluster multifunction steering wheel button group | 2C |
| S163/2 | Head unit multifunction steering wheel button group | 2C |
