Function Schematic For Adaptive Damping System - PE32.32-P-2500-97D
Model 223 with code 489 (AIRMATIC Dual Control/semi-active air suspension)
Model 223 with code 490 (Electrohydraulic suspension)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 7A |
| 1 | Operation, signal | 13B |
| 1 | Operation, signal | 18B |
| 10 | Instrument cluster, message | 36B |
| 11 | Electrohydraulic controller unit, actuation | 29H |
| 11 | Electrohydraulic controller unit, actuation | 29E |
| 12 | Gear range, status | 12B |
| 12 | Gear range, status | 17B |
| 12 | Gear range, status | 24B |
| 12 | Gear range, status | 30B |
| 13 | Level sensor, signal | 18D |
| 14 | Damping valve units, actuation | 36J |
| 2 | Outside temperature, signal | 7C |
| 2 | Outside temperature, signal | 13B |
| 2 | Outside temperature, signal | 18B |
| 3 | Vehicle level, signal | 30H |
| 3 | Vehicle level, signal | 30E |
| 4 | Body acceleration sensor, signal | 30H |
| 4 | Body acceleration sensor, signal | 18F |
| 4 | Body acceleration sensor, signal | 30E |
| 5 | Steering wheel angle, signal | 18H |
| 6 | Transmission mode, signal | 18K |
| 7 | Wheel speed, signal | 7J |
| 8 | Yaw rate, longitudinal and lateral acceleration, signal | 17K |
| 9 | Braking torque, signal | 17K |
| A40/18 | Instrument cluster display | 37C |
| B14 | Outside temperature sensor | 2C |
| B22/10 | Level sensor | 2E |
| B22/7 | Level sensor | 2D |
| B22/8 | Level sensor | 2D |
| B22/9 | Level sensor | 2E |

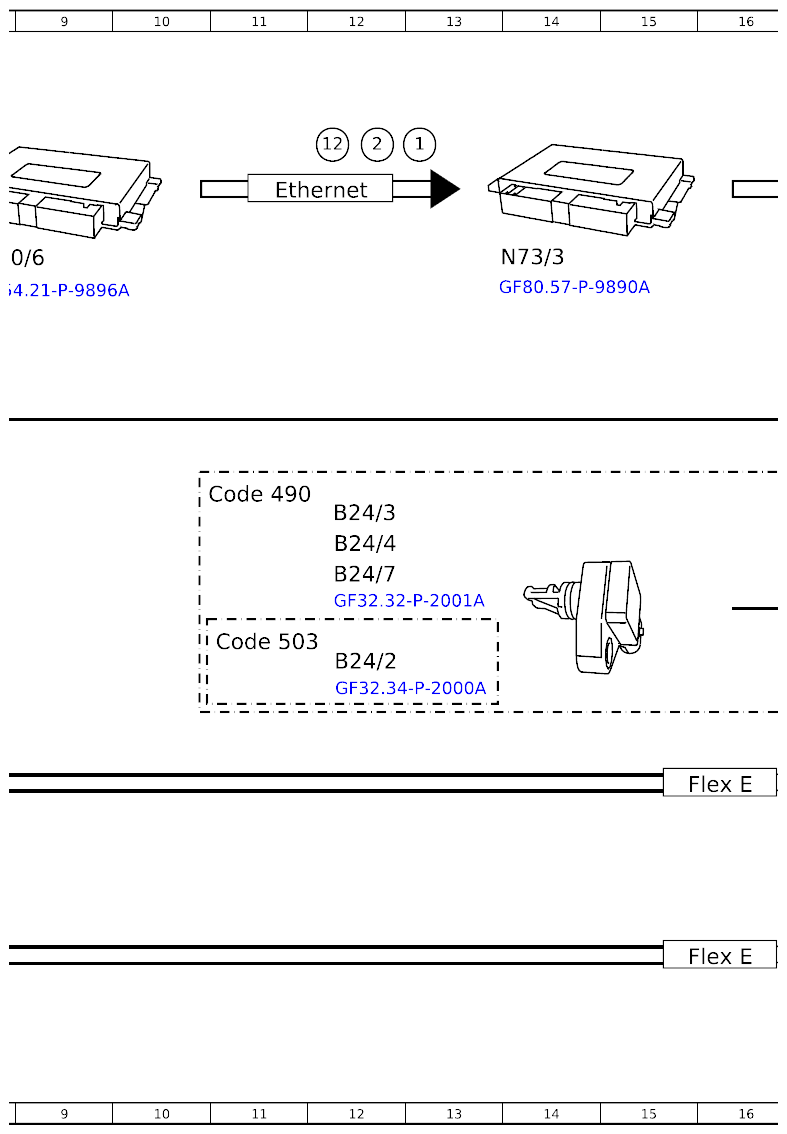

| B24/2 | Lateral acceleration sensor | 12G |
| B24/3 | Body acceleration sensor | 12F |
| B24/4 | Body acceleration sensor | 12F |
| B24/7 | Body acceleration sensor | 12F |

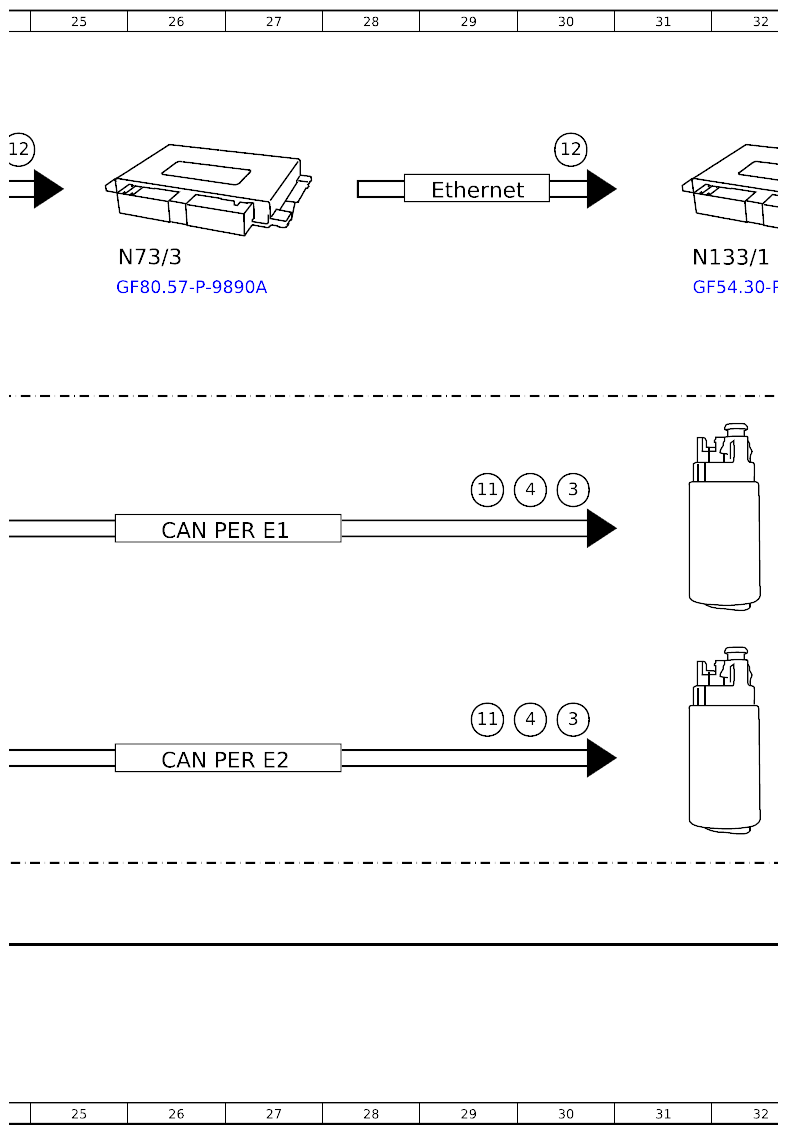

| CAN PER E1 | CAN for peripherals (front suspension) | 26F |
| CAN PER E2 | CAN for peripherals (rear suspension) | 26H |
| Code 200 | Conditionally automated driving | 1K |
| Code 200 | Conditionally automated driving | 2J |
| Code 490 | Electrohydraulic suspension | 10E |
| Code 490 | Electrohydraulic suspension | 22E |
| Code 503 | Remote-controlled parking | 11G |
| Code 503 | Remote-controlled parking | 2K |
| Code 503 | Remote-controlled parking | 1K |
| Ethernet | Ethernet | 11B |
| Ethernet | Ethernet | 29B |
| Flex E | Chassis FlexRay | 17B |
| Flex E | Chassis FlexRay | 7K |
| Flex E | Chassis FlexRay | 16K |
| Flex E | Chassis FlexRay | 23B |
| Flex E | Chassis FlexRay | 7H |
| Flex E | Chassis FlexRay | 16H |

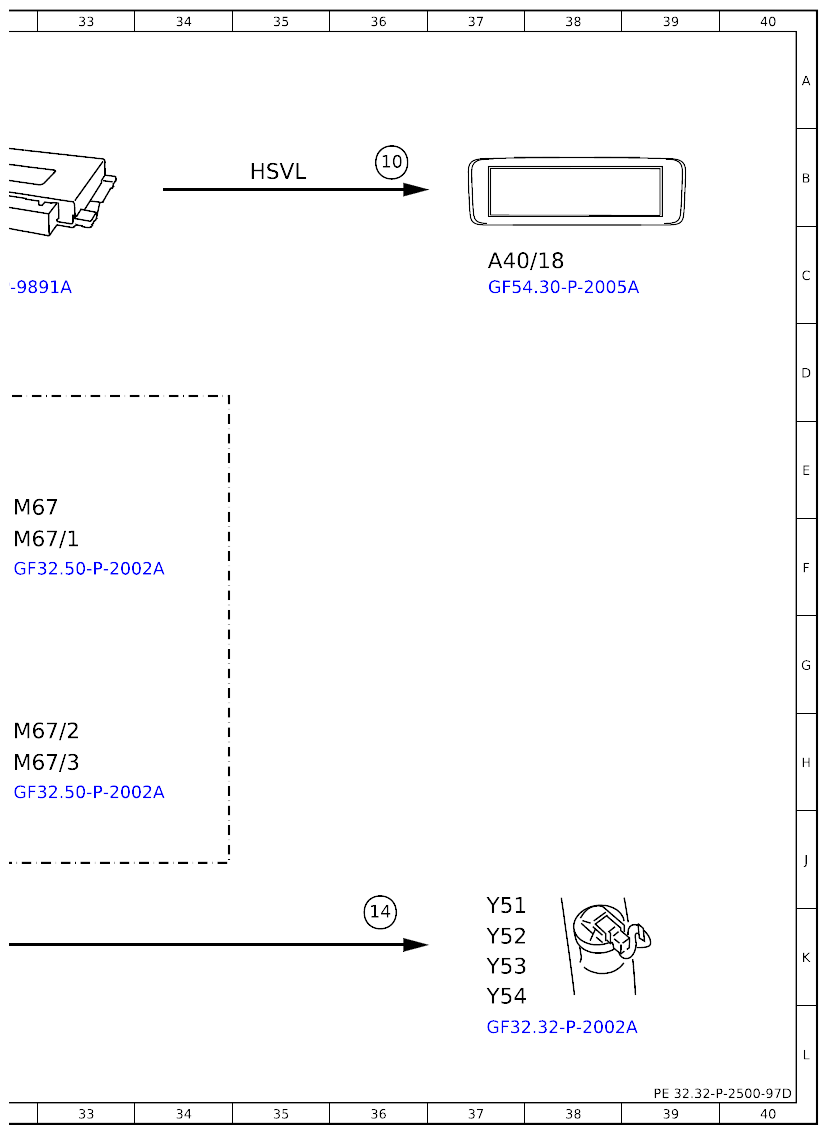

| HSVL | High-speed video link | 35B |
| M67 | Left front electrohydraulic controller unit | 32E |
| M67/1 | Right front electrohydraulic controller unit | 32F |
| M67/2 | Left rear electrohydraulic controller unit | 32H |
| M67/3 | Right rear electrohydraulic controller unit | 32H |
| N10/6 | Front signal acquisition and actuation module control unit | 8C |
| N133/1 | Instrument cluster control unit | 31C |
| N30/10 | Electronic Stability Program control unit | 2L |
| N30/3 | Electronic Stability Program control unit | 2K |

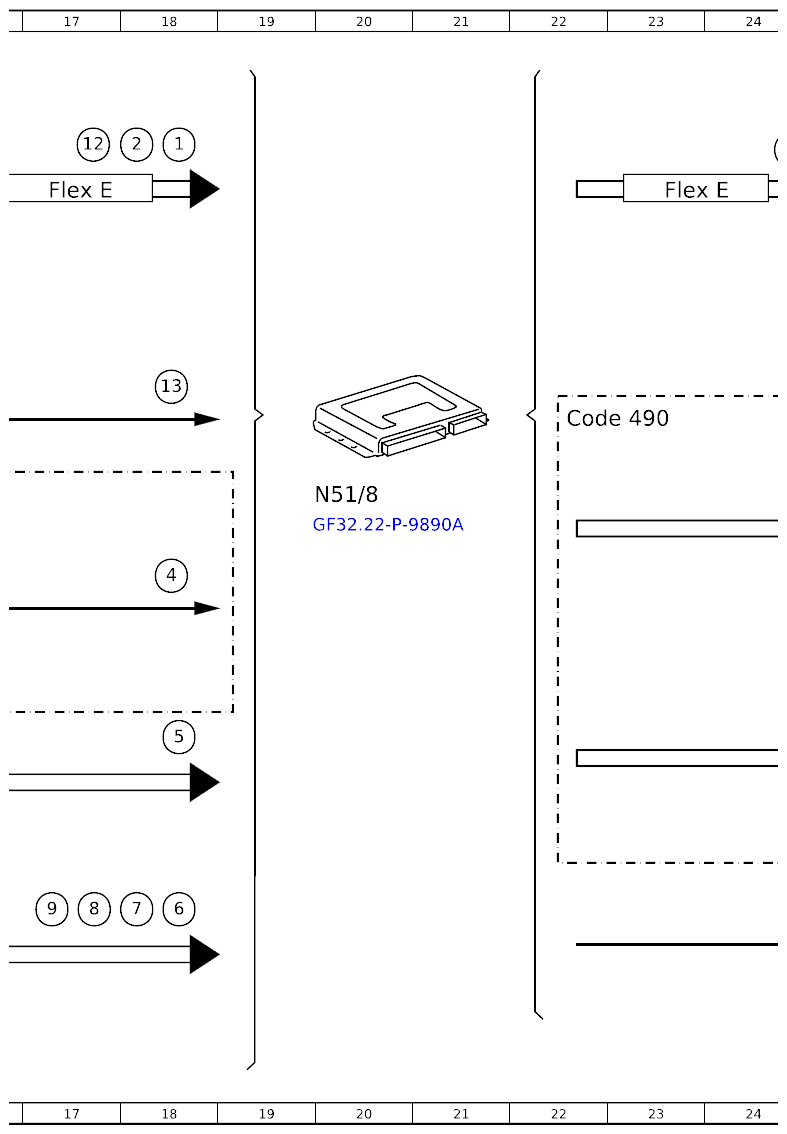

| N51/8 | Suspension and damping system control unit | 19E |

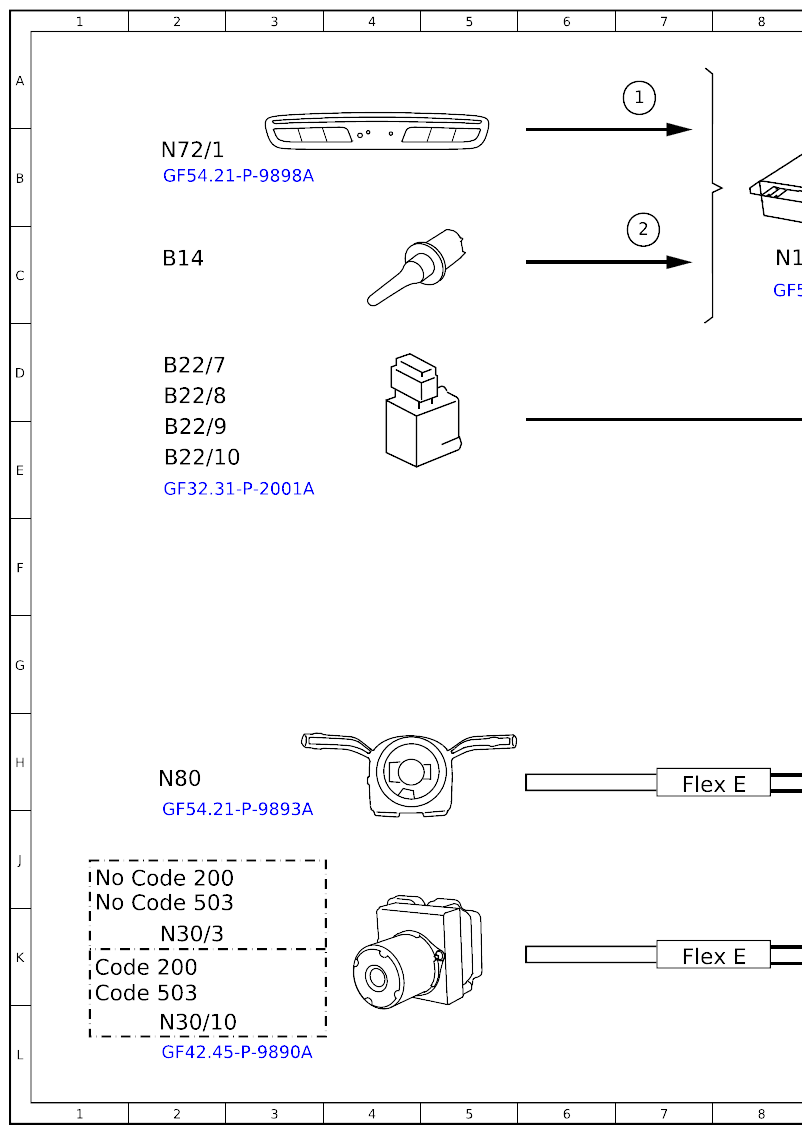

| N72/1 | Upper control panel control unit | 2B |
| N73/3 | Electronic ignition switch control unit | 13C |
| N73/3 | Electronic ignition switch control unit | 25C |
| N80 | Steering column module control unit | 2H |
| Y51 | Left front axle damping valve unit | 37K |
| Y52 | Right front axle damping valve unit | 37K |
| Y53 | Left rear axle damping valve unit | 37K |
| Y54 | Right rear axle damping valve unit | 37K |
