Function Schematic For Active Roll Stabilization - PE32.34-P-2060-97C
Model 223
with code 465 (Electric Active Roll Stabilization (EARS))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Trailer recognition, status | 18B |
| 1 | Trailer recognition, status | 24B |
| 10 | Instrument cluster, message | 30G |
| 10 | Instrument cluster, message | 30G |
| 10 | Instrument cluster, message | 42G |
| 12 | Active torsion bar, status | 28B |
| 13 | Drivetrain operational, signal | 22G |
| 2 | Steering wheel angle sensor, signal | 18A |
| 2 | Steering wheel angle sensor, signal | 23B |
| 2 | Steering wheel angle sensor, signal | 36B |
| 3 | Wheel speed, signal | 10G |
| 3 | Wheel speed, signal | 18G |
| 3 | Wheel speed, signal | 24G |
| 3 | Wheel speed, signal | 35B |
| 4 | ESP®, status | 17G |
| 4 | ESP®, status | 24G |
| 5 | Accelerator pedal sensor, signal | 18D |
| 5 | Accelerator pedal sensor, signal | 23H |
| 5 | Accelerator pedal sensor, signal | 35B |
| 6 | Transmission control, status | 18J |
| 7 | Engine running, signal | 18K |
| 8 | Transmission mode control, status | 18F |
| 8 | Transmission mode control, status | 23G |
| 9 | Lateral acceleration, signal | 24D |
| 9 | Lateral acceleration, signal | 35B |
| A26/17 | Head unit | 3F |
| A40/18 | Instrument cluster display | 43H |
| A68 | Accelerator pedal module | 3E |
| B24/2 | Lateral acceleration sensor | 20F |
| CAN B1 | CAN 1 for vehicle interior | 13C |
| CAN C | CAN for engine | 16L |
| CAN C | CAN for engine | 10L |
| CAN C2 | CAN 2 for drive | 16J |
| CAN C2 | CAN 2 for drive | 10J |
| CAN PER | CAN for peripherals | 34B |
| CAN PER | CAN for peripherals | 29B |
| Code 200 | Conditionally automated driving | 11H |
| Code 200 | Conditionally automated driving | 11G |
| Code 503 | Remote-controlled parking | 11G |
| Code 503 | Remote-controlled parking | 11H |
| Ethernet | Ethernet | 13F |
| Ethernet | Ethernet | 35H |
| Flex E | Chassis FlexRay | 16B |
| Flex E | Chassis FlexRay | 10B |
| Flex E | Chassis FlexRay | 16H |
| Flex E | Chassis FlexRay | 22C |
| Flex E | Chassis FlexRay | 22H |
| Flex E | Chassis FlexRay | 29H |
| HSVL | High-speed video link | 41H |
| L6/1 | Wheel rpm sensor | 3G |
| L6/2 | Wheel rpm sensor | 3H |
| L6/3 | Wheel rpm sensor | 3H |
| L6/4 | Wheel rpm sensor | 3H |

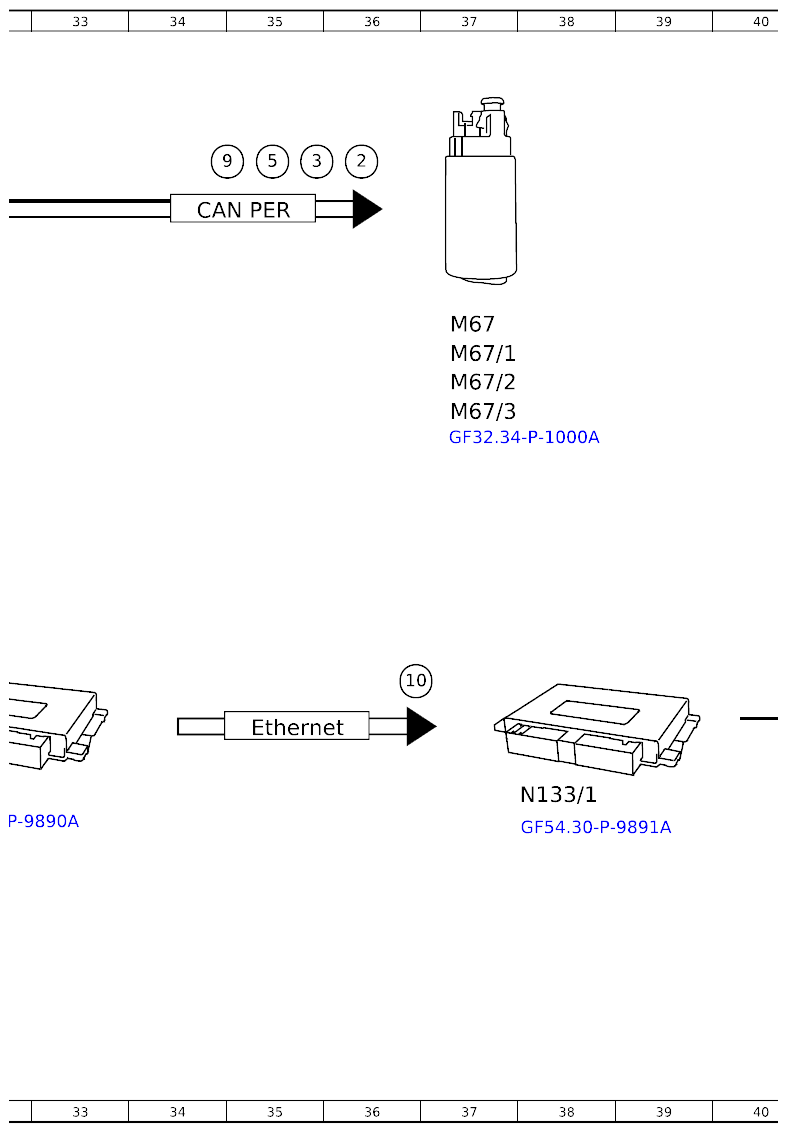

| M67 | Left front electrohydraulic controller unit | 37D |
| M67/1 | Right front electrohydraulic controller unit | 37D |
| M67/2 | Left rear electrohydraulic controller unit | 37D |
| M67/3 | Right rear electrohydraulic controller unit | 37E |

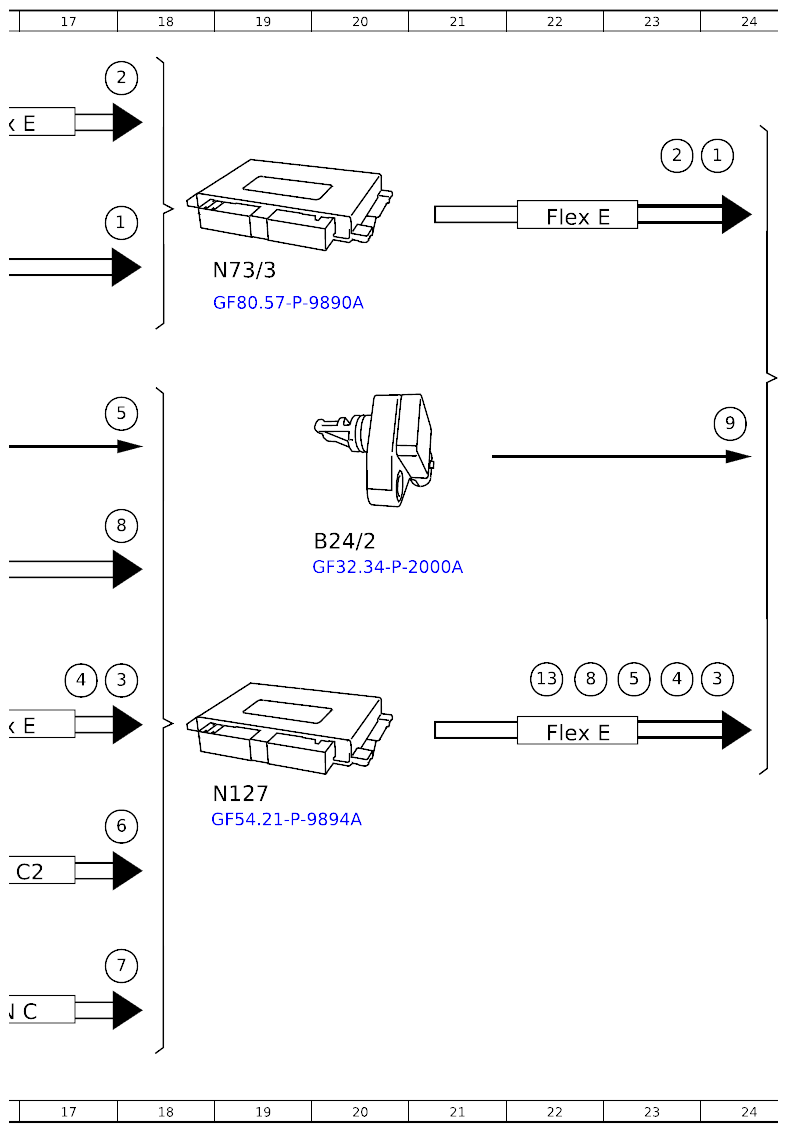

| N127 | Drivetrain control unit | 18H |
| N133/1 | Instrument cluster control unit | 38H |
| N15/15 | Fully integrated transmission control electric controller unit | 4J |
| N28/1 | Trailer recognition control unit | 3C |
| N3/10 | Engine management control unit | 3L |

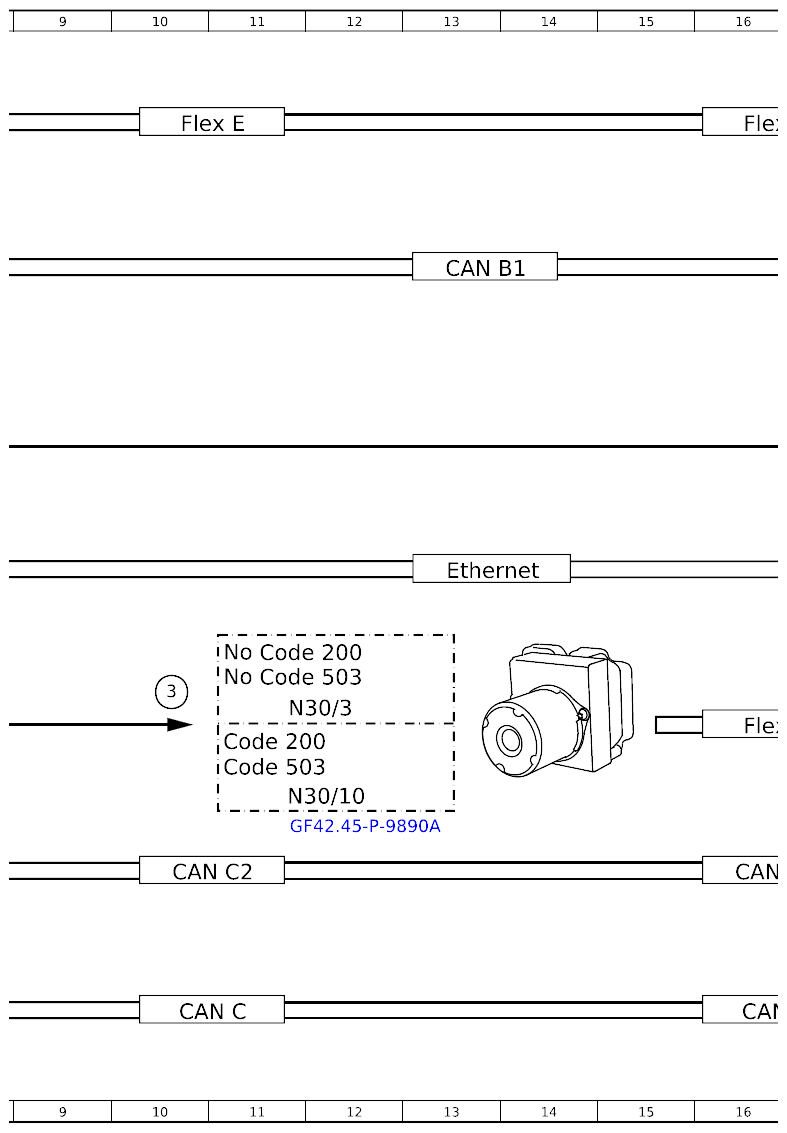

| N30/10 | Electronic Stability Program control unit | 12H |
| N30/3 | Electronic Stability Program control unit | 12H |

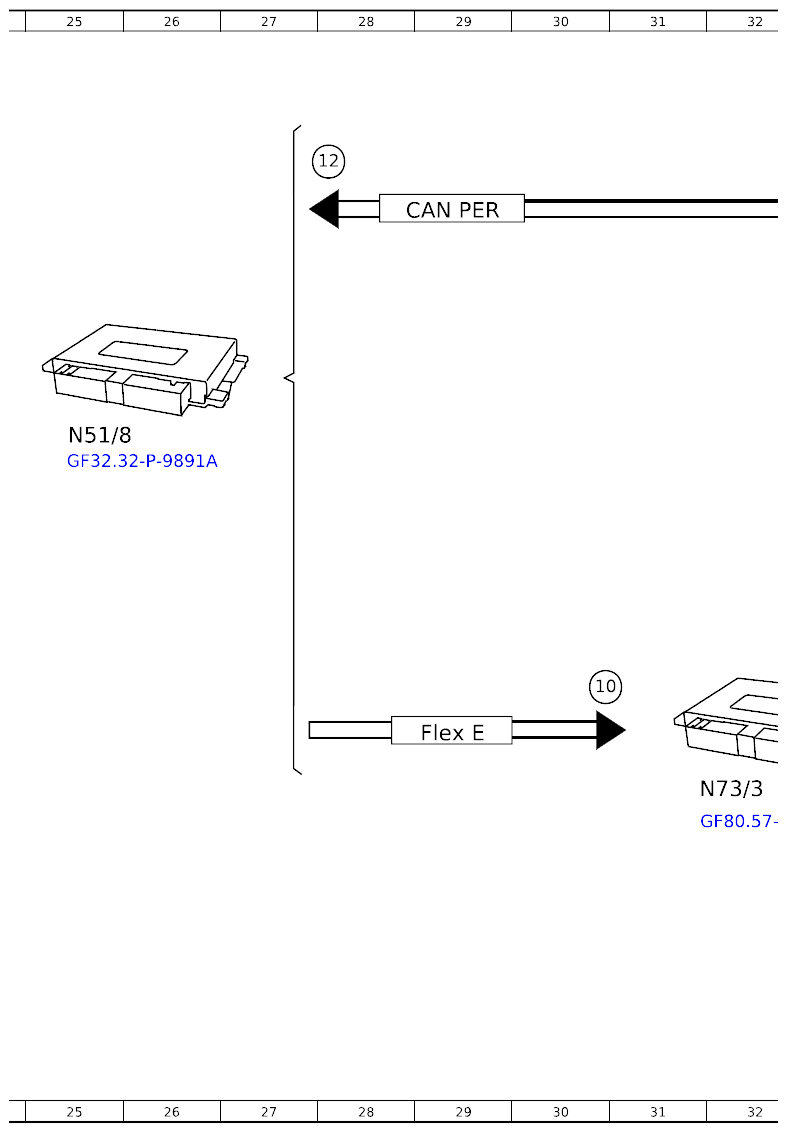

| N51/8 | Suspension and damping system control unit | 25E |
| N73/3 | Electronic ignition switch control unit | 18C |
| N73/3 | Electronic ignition switch control unit | 31H |

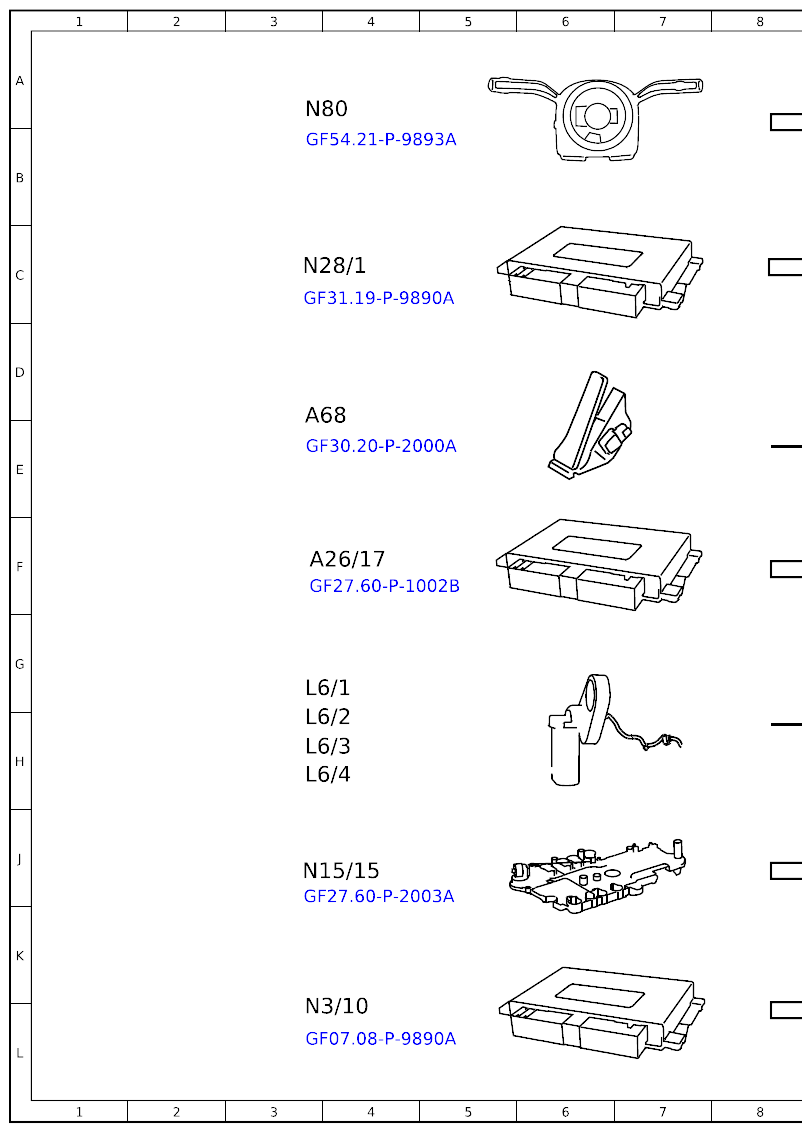

| N80 | Steering column module control unit | 3A |
