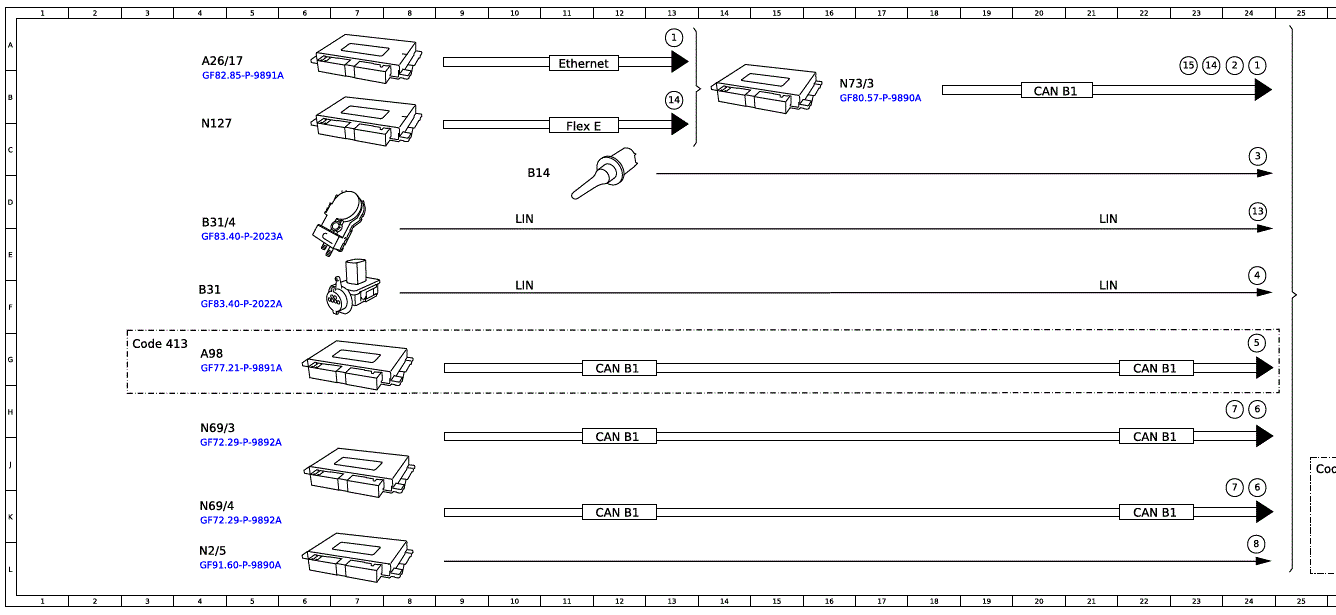

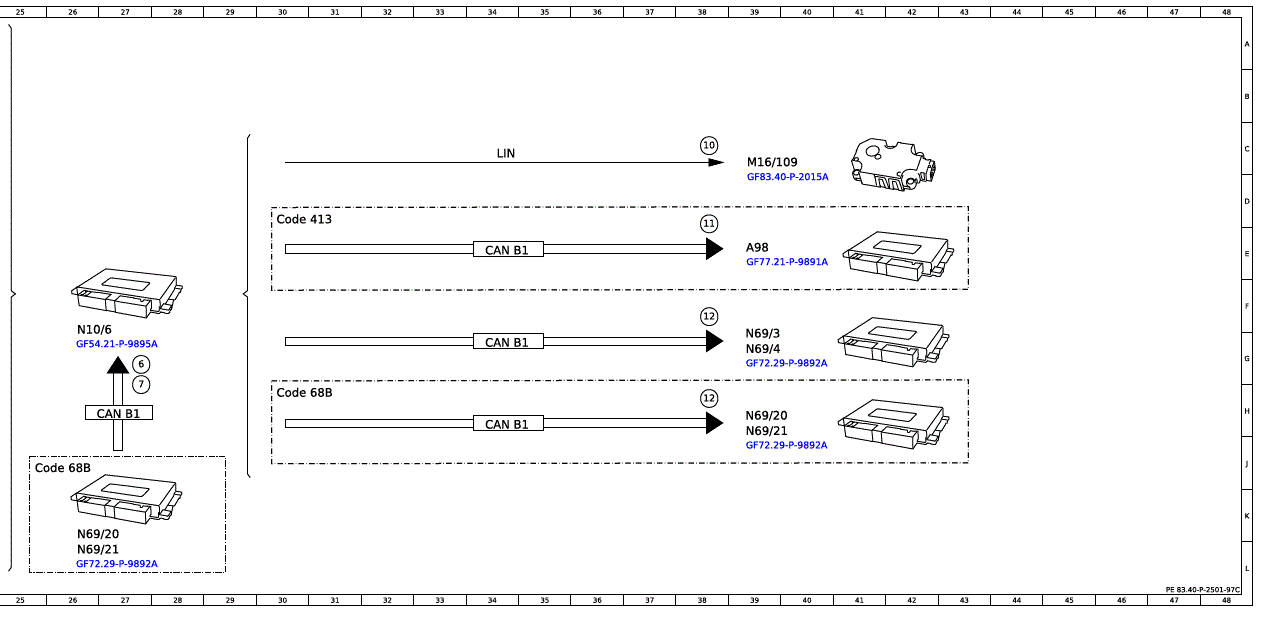

Function Schematic For Regulating Air-Recirculation Mode - PE83.40-P-2501-97C
Model 223
| Code | Designation | Position |
|---|---|---|
| 1 | Operation, Signal | 24A |
| 1 | Operation, Signal | 13A |
| 10 | Actuator motors, actuation | 38C |
| 11 | Open/close sliding roof, request | 38D |
| 12 | Power window motor, request | 38F |
| 12 | Power window motor, request | 38H |
| 13 | Fine particle sensor, signal | 24D |
| 2 | Circuit 15, Status | 24A |
| 3 | Outside temperature, signal | 24C |
| 4 | Air quality sensor, signal | 24E |
| 5 | Sliding roof position, signal | 24G |
| 6 | Door rotary tumbler switch, status | 24J |
| 6 | Door rotary tumbler switch, status | 24H |
| 6 | Door rotary tumbler switch, status | 27G |
| 7 | Power window control, signal | 24K |
| 7 | Power window control, signal | 24H |
| 7 | Power window control, signal | 24H |
| 8 | Crash, signal | 24K |
| A26/17 | Head unit | 4A |
| A98 | Panoramic sliding sunroof control module | 39E |
| A98 | Panoramic sliding sunroof control module | 4G |
| B14 | Outside temperature sensor | 10D |
| B31 | Air quality sensor | 4F |
| B31/4 | Fine particle sensor | 4D |
| CAN B1 | CAN 1 for vehicle interior | 20B |
| CAN B1 | CAN 1 for vehicle interior | 12J |
| CAN B1 | CAN 1 for vehicle interior | 22J |
| CAN B1 | CAN 1 for vehicle interior | 12K |
| CAN B1 | CAN 1 for vehicle interior | 22K |
| CAN B1 | CAN 1 for vehicle interior | 12G |
| CAN B1 | CAN 1 for vehicle interior | 22G |
| CAN B1 | CAN 1 for vehicle interior | 34E |
| CAN B1 | CAN 1 for vehicle interior | 34G |
| CAN B1 | CAN 1 for vehicle interior | 34H |
| CAN B1 | CAN 1 for vehicle interior | 27H |
| Code 413 | Panoramic sliding sunroof/glass roof | 3G |
| Code 413 | Panoramic sliding sunroof/glass roof | 30D |
| Code 68B | Automatic rear door | 25J |
| Code 68B | Automatic rear door | 30H |
| Ethernet | Ethernet | 11A |
| Flex E | Chassis Flexray | 11C |
| LIN | Local Interconnect Network | 10F |
| LIN | Local Interconnect Network | 21F |
| LIN | Local Interconnect Network | 34C |
| LIN | Local Interconnect Network | 10D |
| LIN | Local Interconnect Network | 21D |
| M16/109 | Upper left blending air flap actuator motor | 39C |
| N10/16 | Front signal acquisition and actuation module control unit | 26G |
| N127 | Drivetrain control unit | 4C |
| N2/5 | Supplemental restain system control unit | 4L |
| N69/20 | Left rear door control unit | 26K |
| N69/20 | Left rear door control unit | 39H |
| N69/21 | Right rear door control unit | 26L |
| N69/21 | Right rear door control unit | 39H |
| N69/3 | Left rear door control unit | 4H |
| N69/3 | Left rear door control unit | 39G |
| N69/4 | Right rear door control unit | 4K |
| N69/4 | Right rear door control unit | 39G |
| N73/3 | Electronic ignition switch control unit | 16B |
