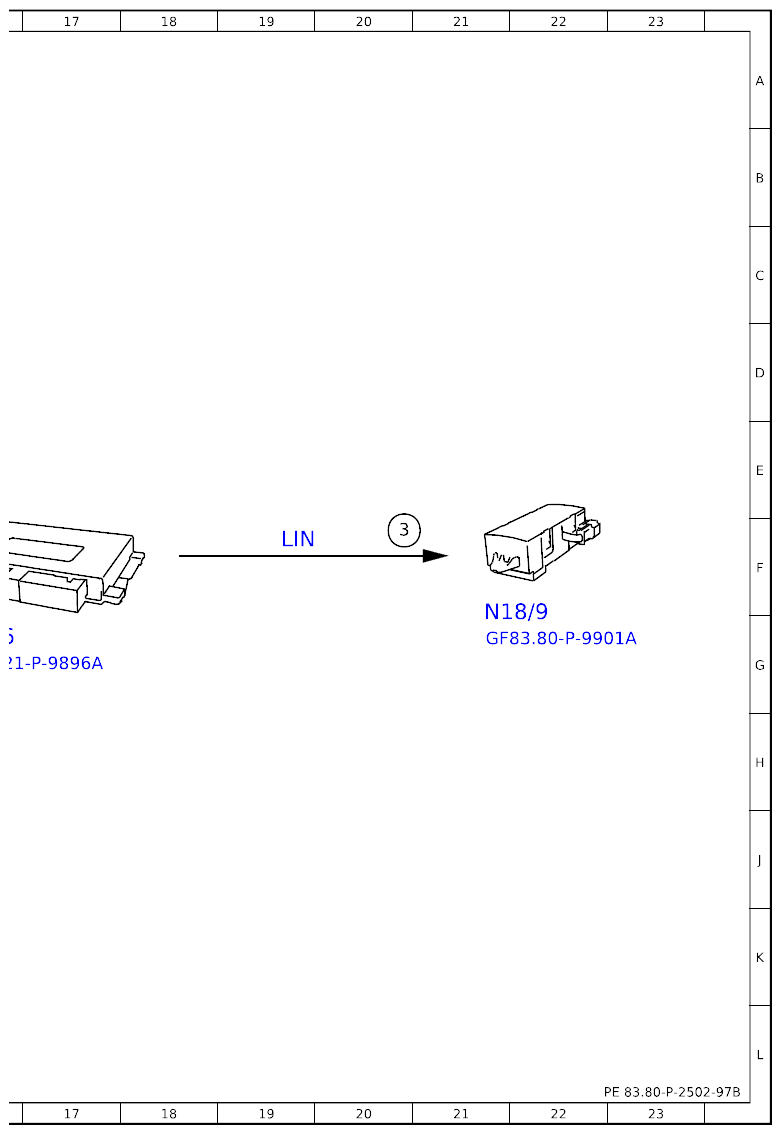

Function Schematic For Actuating Ionization - PE83.80-P-2502-97B
Model 223 with code P21 (Air quality package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 8F |
| 1 | Operation, signal | 15F |
| 2 | Switch on ionization, request | 8F |
| 2 | Switch on ionization, request | 14F |
| 3 | Ionizer, actuation | 20F |
| A26/17 | Head unit | 9F |
| CAN A1 | CAN 1 for telematics | 6F |
| Ethernet | Ethernet | 12F |
| LIN | Local Interconnect Network | 19F |
| N10/6 | Front signal acquisition and actuation module control unit | 16G |
| N18/9 | Ionizer | 21G |
| N72/1 | Upper control panel control unit | 2F |
