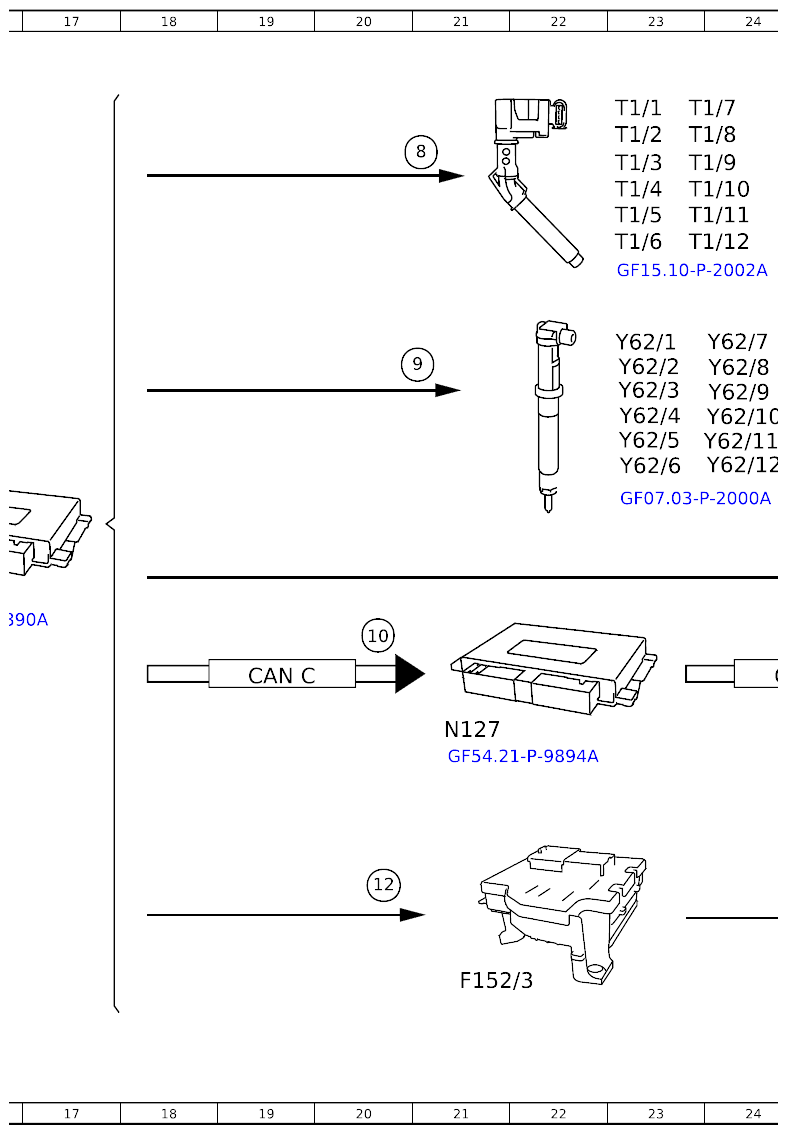

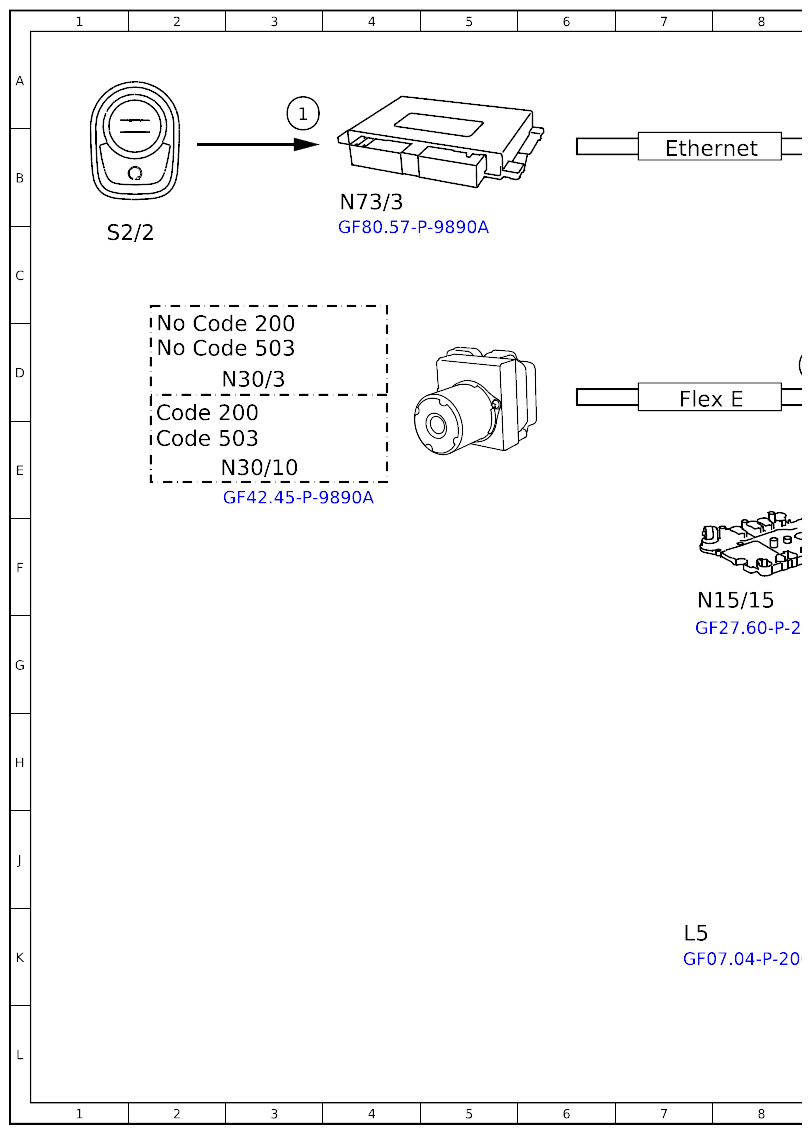

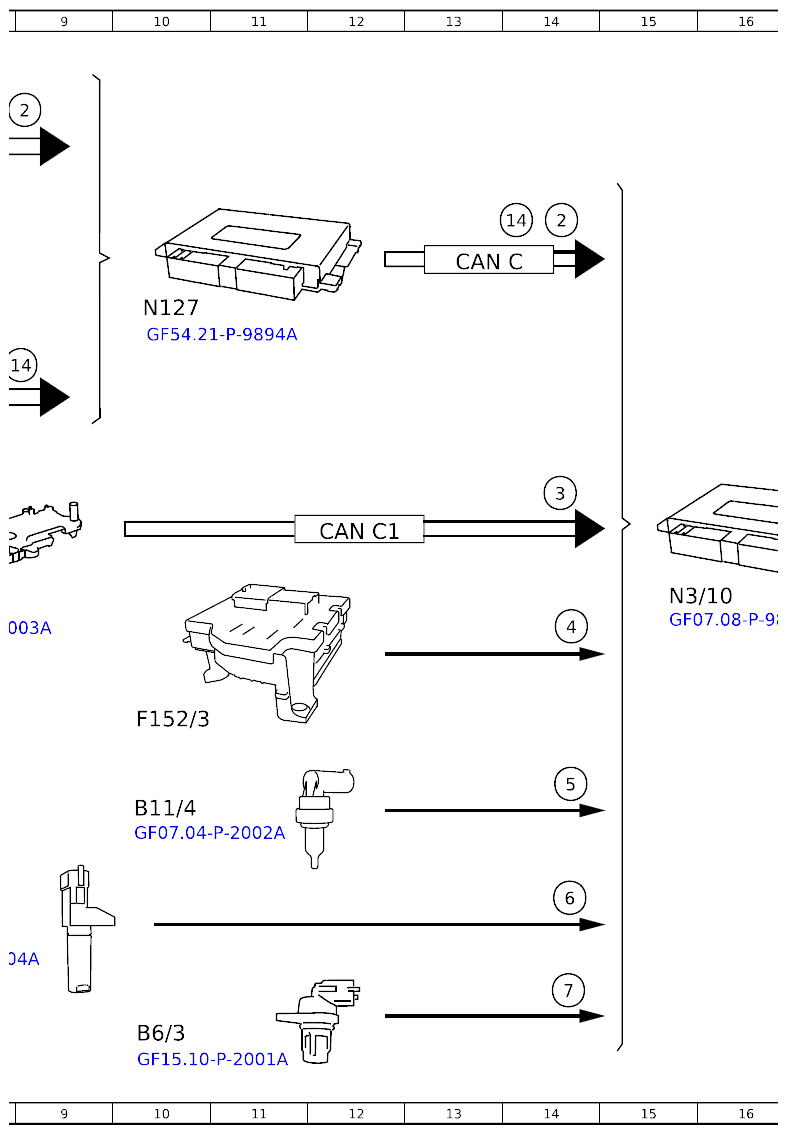

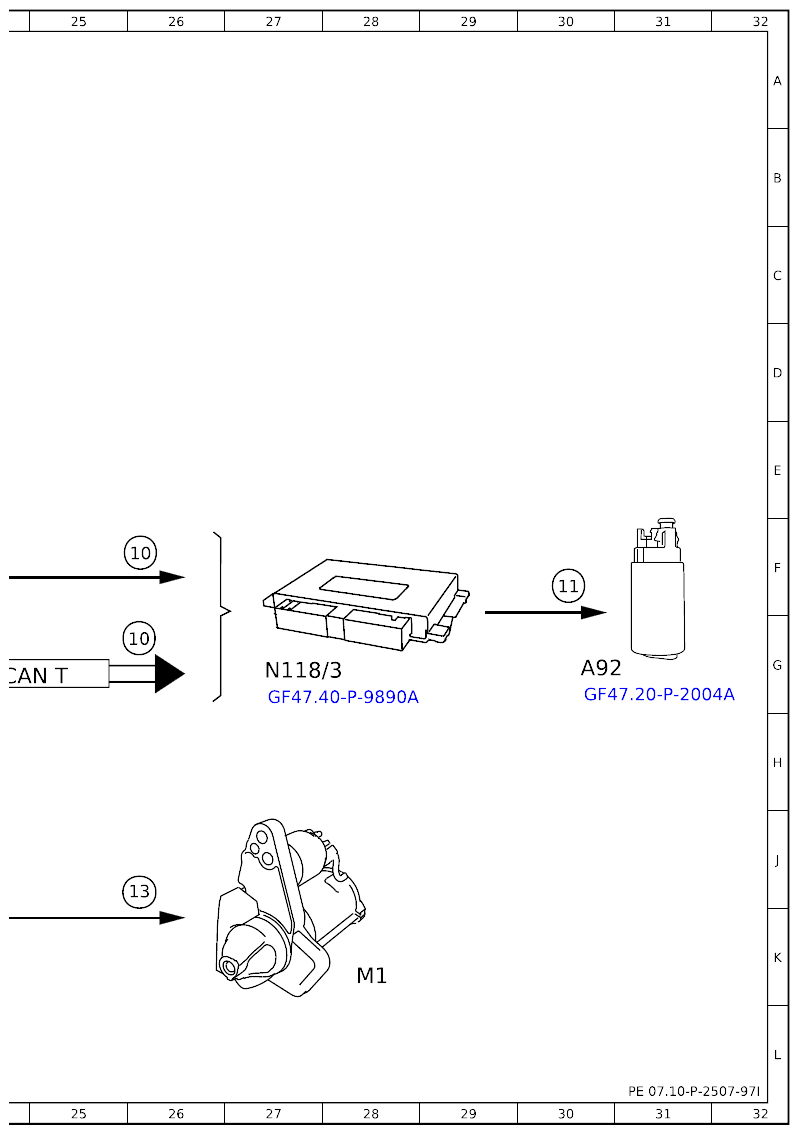

Function Schematic For Starting - PE07.10-P-2507-97I
Engine 279 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | KEYLESS-GO start/stop button, status | 3A |
| 10 | Fuel pump, request ON | 26F |
| 10 | Fuel pump, request ON | 26G |
| 10 | Fuel pump, request ON | 20G |
| 11 | Fuel pump, actuation | 30F |
| 12 | Starter circuit 50 relay, actuation | 20J |
| 13 | Starter, actuation | 26J |
| 14 | Brake pedal, status | 9D |
| 14 | Brake pedal, status | 14C |
| 2 | Circuit 50, status | 9A |
| 2 | Circuit 50, status | 14C |
| 3 | Gear range, status | 14E |
| 4 | Circuit 87, status | 14G |
| 5 | Coolant temperature sensor, signal | 14H |
| 6 | Engine speed, signal | 14J |
| 7 | Camshaft Hall sensor, signal | 14K |
| 8 | Ignition coils, actuation | 20B |
| 9 | Fuel injectors, actuation | 20D |
| A92 | Fuel feed module | 30G |
| B11/4 | Coolant temperature sensor | 10J |
| B6/3 | Camshaft Hall sensor | 10L |
| CAN C | CAN for engine | 19G |
| CAN C | CAN for engine | 13C |
| CAN C1 | CAN 1 for drive | 12F |
| CANT | CAN for drivetrain | 24G |
| Code 200 | Conditionally automated driving | 2D |
| Code 200 | Conditionally automated driving | 2D |
| Code 503 | Remote-controlled parking | 2D |
| Code 503 | Remote-controlled parking | 2E |
| Ethernet | Ethernet | 7B |
| F152/3 | Fuse and relay module | 10H |
| F152/3 | Fuse and relay module | 21K |
| Flex E | Chassis FlexRay | 7D |
| L5 | Crankshaft Hall sensor | 7K |
| M1 | Starter | 28K |
| N118/3 | Fuel pump control unit | 27G |
| N127 | Drivetrain control unit | 10C |
| N127 | Drivetrain control unit | 21H |
| N15/15 | Fully integrated transmission control electric controller unit | 7F |
| N3/10 | Engine management control unit | 15F |
| N30/10 | Electronic Stability Program control unit | 3E |
| N30/3 | Electronic Stability Program control unit | 3D |
| N73/3 | Electronic ignition switch control unit | 4B |
| S2/2 | Start/stop button | 1C |
| T1/1 | Ignition coil | 23A |
| T1/10 | Ignition coil | 23B |
| T1/11 | Ignition coil | 23B |
| T1/12 | Ignition coil | 23C |
| T1/2 | Ignition coil | 23B |
| T1/3 | Ignition coil | 23B |
| T1/4 | Ignition coil | 23B |
| T1/5 | Ignition coil | 23B |
| T1/6 | Ignition coil | 23C |
| T1/7 | Ignition coil | 23A |
| T1/8 | Ignition coil | 23B |
| T1/9 | Ignition coil | 23B |
| Y62/1 | Injector | 23D |
| Y62/10 | Injector | 24E |
| Y62/11 | Injector | 24E |
| Y62/12 | Injector | 24E |
| Y62/2 | Injector | 23D |
| Y62/3 | Injector | 23D |
| Y62/4 | Injector | 23E |
| Y62/5 | Injector | 23E |
| Y62/6 | Injector | 23E |
| Y62/7 | Injector | 24D |
| Y62/8 | Injector | 24D |
| Y62/9 | Injector | 24D |
