Function Schematic For Starting - PE07.10-P-2507-97H
Engine 176 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | KEYLESS-GO start/stop button, status | 4A |
| 10 | Fuel pump, request ON | 25F |
| 10 | Fuel pump, request ON | 25G |
| 10 | Fuel pump, request ON | 20J |
| 11 | Fuel pump, actuation | 30G |
| 12 | Engine start enable, status | 20J |
| 13 | Starter-alternator, request | 26J |
| 14 | Brake pedal, status | 13A |
| 14 | Brake pedal, status | 9F |
| 2 | Circuit 50, status | 9B |
| 2 | Circuit 50, status | 14A |
| 3 | Gear range, status | 9C |
| 3 | Gear range, status | 14A |
| 4 | Circuit 87, status | 14E |
| 5 | Coolant temperature sensor, signal | 14F |
| 6 | Engine speed, signal | 14H |
| 6 | Engine speed, signal | 26K |
| 7 | Camshaft Hall sensor, signal | 14K |
| 8 | Ignition coils, actuation | 20B |
| 9 | Fuel injectors, actuation | 20D |

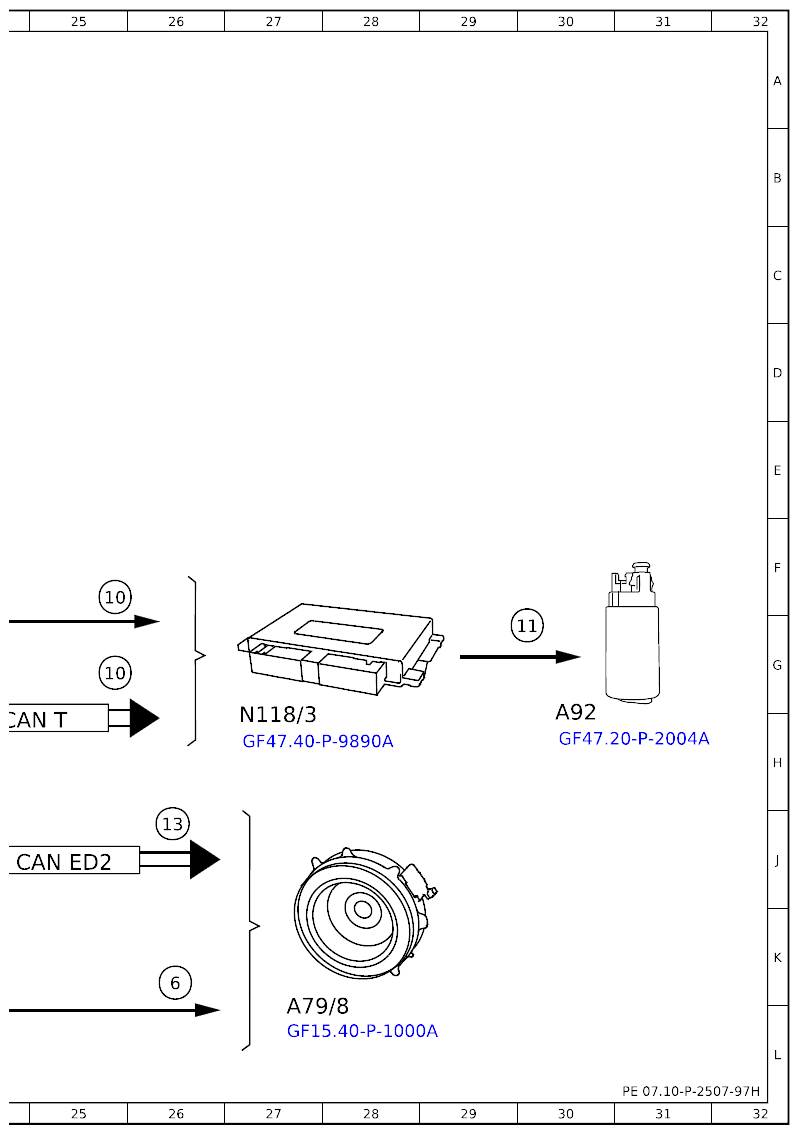

| A79/8 | Integrated starter alternator power electronics | 27L |
| A92 | Fuel feed module | 30H |
| B11/4 | Coolant temperature sensor | 10G |
| B6/4 | Camshaft Hall sensor | 11K |
| B6/5 | Camshaft Hall sensor | 11K |
| B6/6 | Camshaft Hall sensor | 11K |
| B6/7 | Camshaft Hall sensor | 11L |
| CAN C | CAN for engine | 13B |
| CAN C | CAN for engine | 19J |
| CAN C2 | CAN 2 for drive | 8C |
| CAN ED2 | CAN for energy management | 25J |
| CAN T | CAN for drivetrain | 24H |
| Code 200 | Conditionally automated driving | 2F |
| Code 200 | Conditionally automated driving | 3E |
| Code 503 | Remote-controlled parking | 3E |
| Code 503 | Remote-controlled parking | 2F |
| Ethernet | Ethernet | 8B |
| F152/3 | Fuse and relay module | 10E |
| Flex E | Chassis FlexRay | 8F |
| L5 | Crankshaft Hall sensor | 10H |
| N118/3 | Fuel pump control unit | 27H |

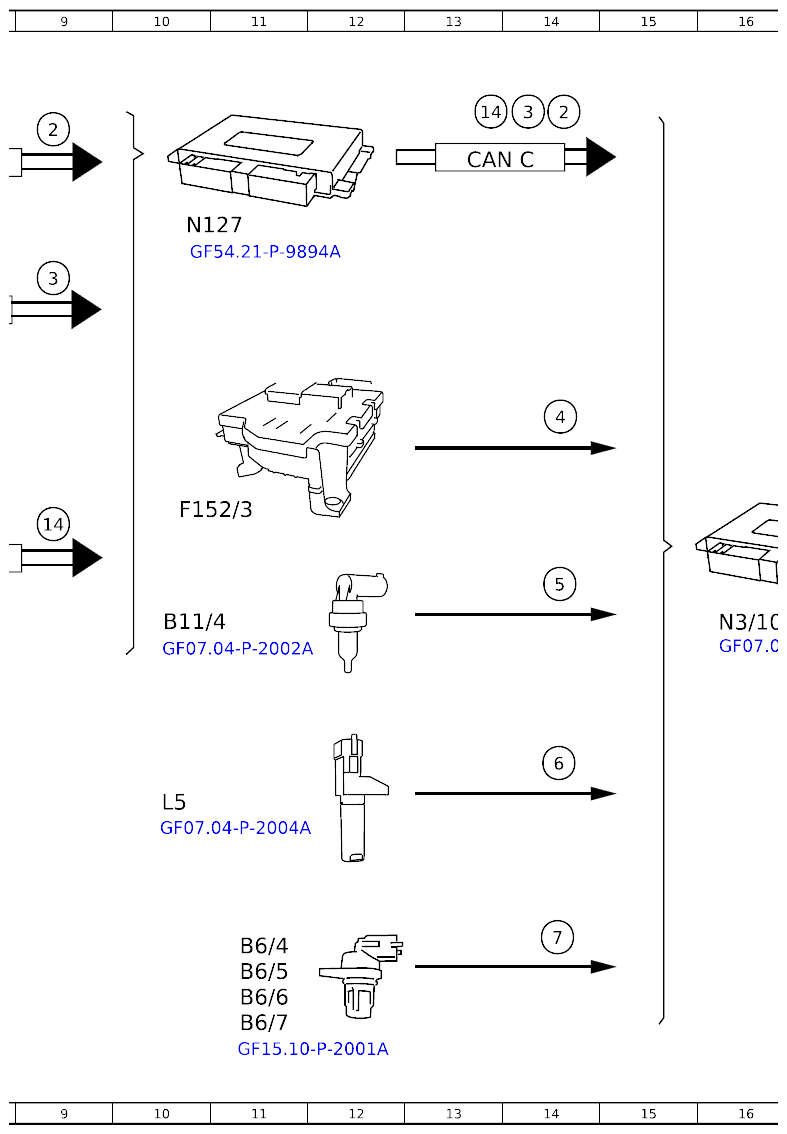

| N127 | Drivetrain control unit | 10C |
| N127 | Drivetrain control unit | 21K |
| N15/15 | Fully integrated transmission control electric controller unit | 4D |
| N3/10 | Engine management control unit | 16G |
| N30/10 | Electronic Stability Program control unit | 3G |
| N30/3 | Electronic Stability Program control unit | 3F |
| N73/3 | Electronic ignition switch control unit | 4B |

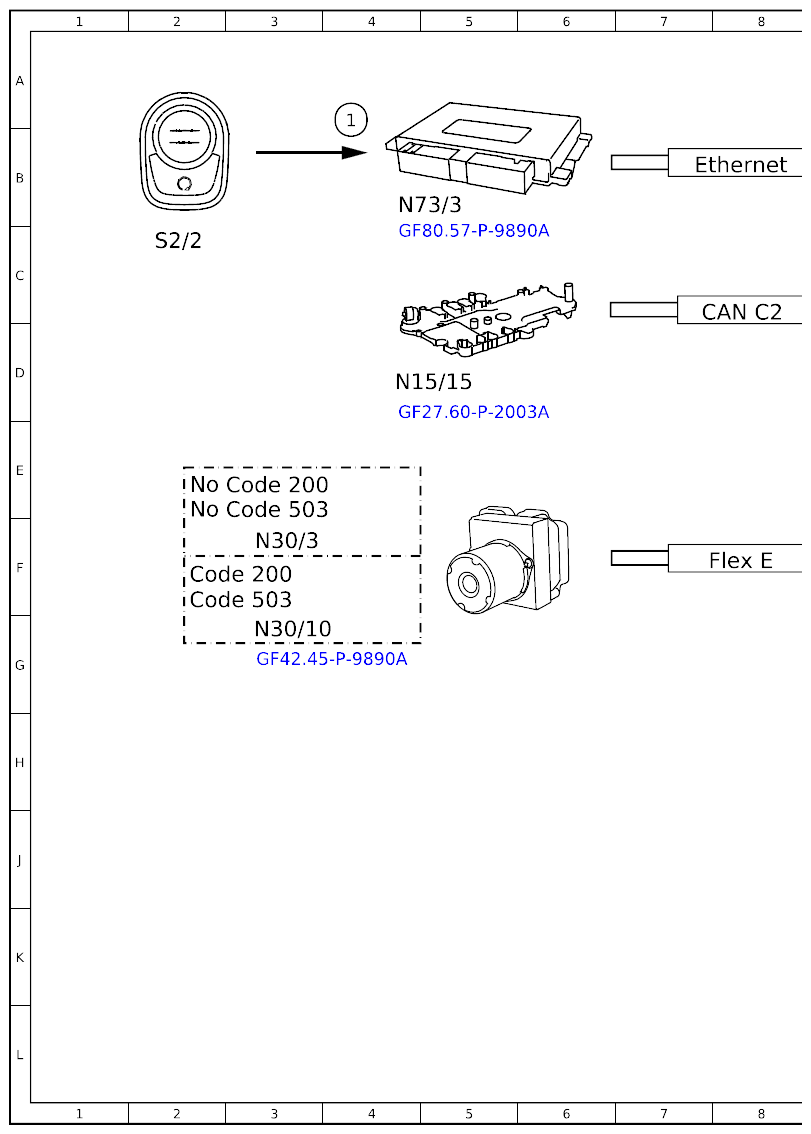

| S2/2 | Start/stop button | 2C |

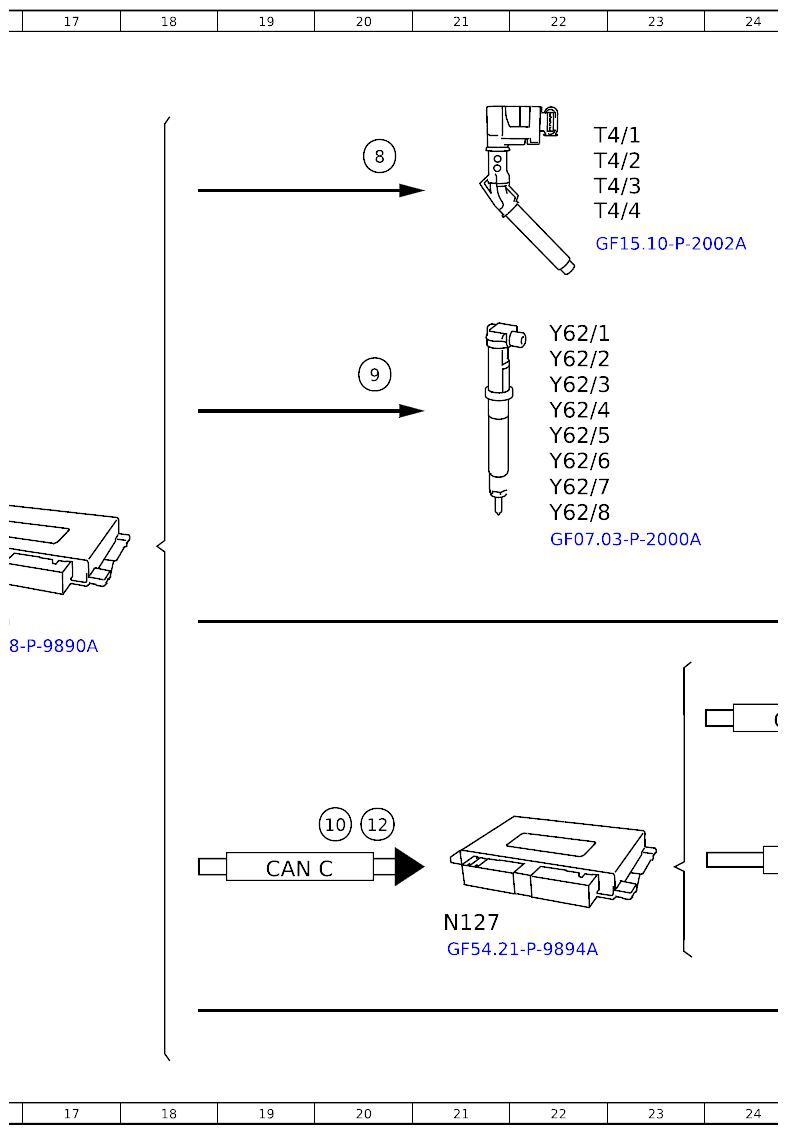

| T4/1 | Ignition coil | 22B |
| T4/2 | Ignition coil | 22B |
| T4/3 | Ignition coil | 22B |
| T4/4 | Ignition coil | 22B |
| Y62/1 | Injector | 22D |
| Y62/2 | Injector | 22D |
| Y62/3 | Injector | 22D |
| Y62/4 | Injector | 22D |
| Y62/5 | Injector | 22E |
| Y62/6 | Injector | 22E |
| Y62/7 | Injector | 22E |
| Y62/8 | Injector | 22F |
