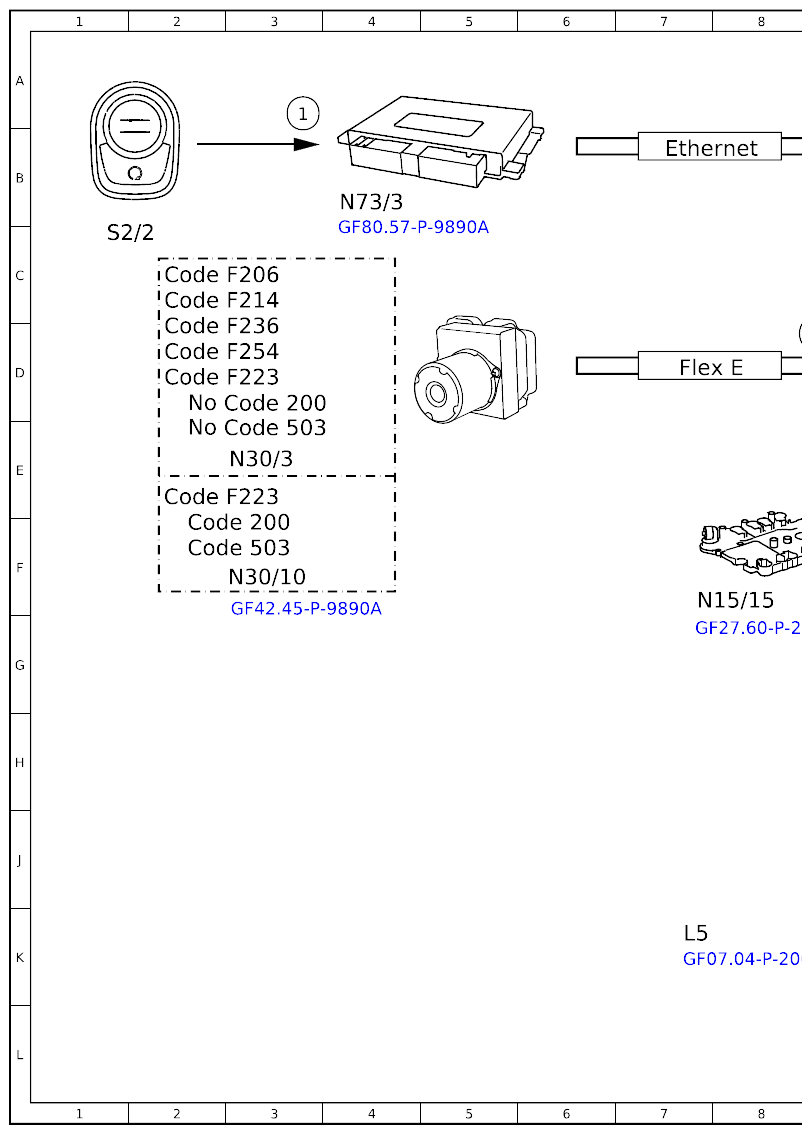

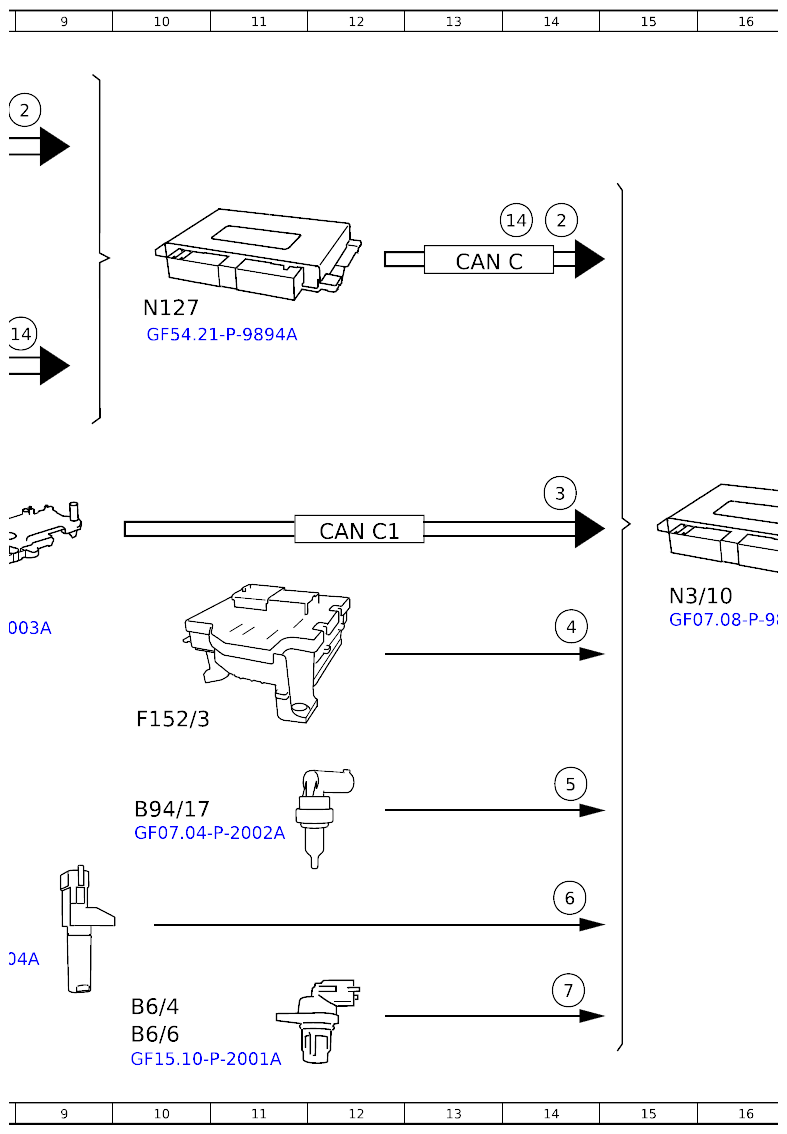

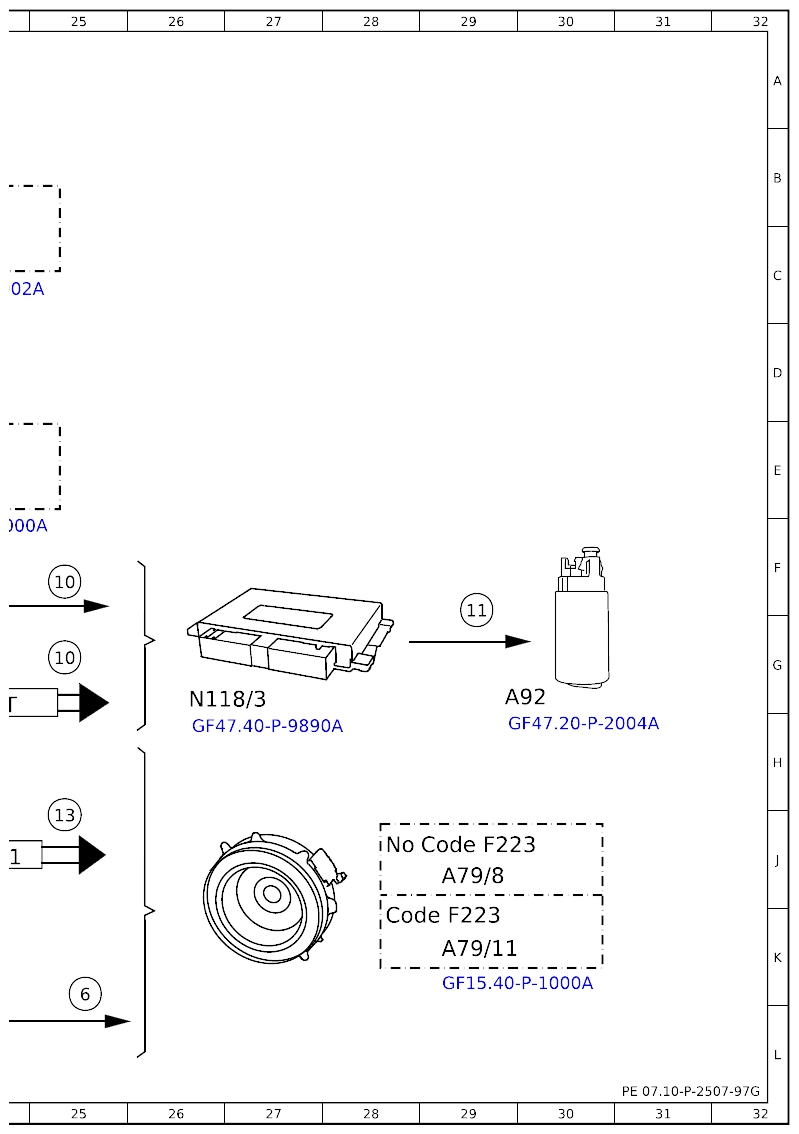

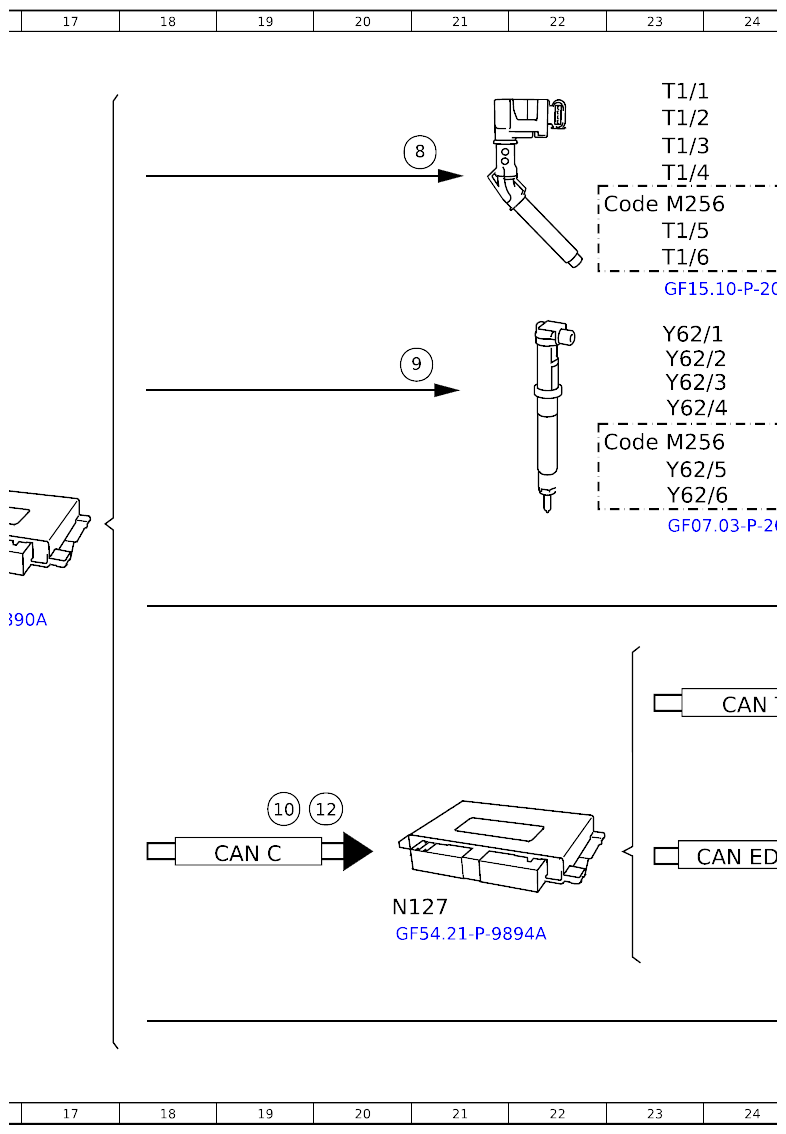

Function Schematic For Starting - PE07.10-P-2507-97G
Engine 254 in model 206, 214, 236, 254
Engine 256 in model 214, 223, 236
| Code: | Designation: | Position: |
|---|---|---|
| 1 | KEYLESS-GO start/stop button, status | 3A |
| 10 | Fuel pump, request ON | 25F |
| 10 | Fuel pump, request ON | 25G |
| 10 | Fuel pump, request ON | 19J |
| 11 | Fuel pump, actuation | 29G |
| 12 | Engine start enable, status | 20J |
| 13 | Starter-alternator, request | 25J |
| 14 | Brake pedal, status | 9D |
| 14 | Brake pedal, status | 14C |
| 2 | Circuit 50, status | 9A |
| 2 | Circuit 50, status | 14C |
| 3 | Gear range, status | 14E |
| 4 | Circuit 87, status | 14G |
| 5 | Coolant temperature sensor, signal | 14H |
| 6 | Engine speed, signal | 14J |
| 6 | Engine speed, signal | 25K |
| 7 | Camshaft Hall sensor, signal | 14K |
| 8 | Ignition coils, actuation | 21B |
| 9 | Fuel injectors, actuation | 21D |
| A79/11 | Integrated starter alternator power electronics | 29K |
| A79/8 | Integrated starter alternator power electronics | 29J |
| A92 | Fuel feed module | 30G |
| B6/4 | Camshaft Hall sensor | 10L |
| B6/6 | Camshaft Hall sensor | 10L |
| B94/17 | Coolant temperature sensor | 10J |
| CAN C | CAN for engine | 13C |
| CAN C | CAN for engine | 19J |
| CAN C1 | CAN 1 for drive | 12F |
| CAN ED1 | Electric drive CAN | 24J |
| CANT | CAN for drivetrain | 24G |
| Code 200 | Conditionally automated driving | 2F |
| Code 200 | Conditionally automated driving | 2D |
| Code 503 | Pre-installation for Remote Parking Pilot | 2E |
| Code 503 | Pre-installation for Remote Parking Pilot | 2F |
| Code F206 | Model series 206 | 2C |
| Code F214 | Model series 214 | 2C |
| Code F223 | Model series 223 | 28K |
| Code F223 | Model series 223 | 2E |
| Code F223 | Model series 223 | 2D |
| Code F223 | Model series 223 | 29J |
| Code F236 | - | 2D |
| Code F254 | Model series 254 | 2D |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 22E |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 22B |
| Ethernet | Ethernet | 7B |
| F152/3 | Engine compartment fuse and relay module | 10H |
| Flex E | Chassis FlexRay | 7D |
| L5 | Crankshaft Hall sensor | 7K |
| N118/3 | Fuel pump control unit | 26G |
| N127 | Drivetrain control unit | 10C |
| N127 | Drivetrain control unit | 20K |
| N15/15 | Fully integrated transmission control electric controller unit | 7F |
| N3/10 | Engine management control unit | 15F |
| N30/10 | Electronic Stability Program control unit | 3F |
| N30/3 | Electronic Stability Program control unit | 3E |
| N73/3 | Electronic ignition switch control unit | 4B |
| S2/2 | Engine start/stop button | 1C |
| T1/1 | Cylinder 1 ignition coil | 23A |
| T1/2 | Cylinder 2 ignition coil | 23A |
| T1/3 | Cylinder 3 ignition coil | 23B |
| T1/4 | Cylinder 4 ignition coil | 23B |
| T1/5 | Cylinder 5 ignition coil | 23C |
| T1/6 | Cylinder 6 ignition coil | 23C |
| Y62/1 | Cylinder 1 fuel injection valve | 23D |
| Y62/2 | Cylinder 2 injection valve | 23D |
| Y62/3 | Cylinder 3 injection valve | 23D |
| Y62/4 | Cylinder 4 injection valve | 23D |
| Y62/5 | Cylinder 5 injection valve | 23E |
| Y62/6 | Cylinder 6 injection valve | 23E |
