Function Schematic For Safety Fuel Shutoff - PE07.10-P-2503-97F
Engine 254 in model 167
as of model year 2023
Engine 254 in model 206, 214, 236, 254
Engine 256 in model 214, 223, 236
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crash, signal | 8B |
| 2 | Throttle valve position, signal | 8E |
| 3 | Engine speed, signal | 8G |
| 4 | Circuit 87, status | 8K |
| 5 | Fuel injectors, actuation | 15C |
| 6 | Fuel tank isolation valve, actuation | 15E |
| 7 | Fuel pump, request OFF | 17G |
| 7 | Fuel pump, request OFF | 23F |
| 7 | Fuel pump, request OFF | 28F |
| 7 | Fuel pump, request OFF | 23J |
| 7 | Fuel pump, request OFF | 28J |
| 8 | Actuator motor, throttle valve actuator, actuation | 15K |

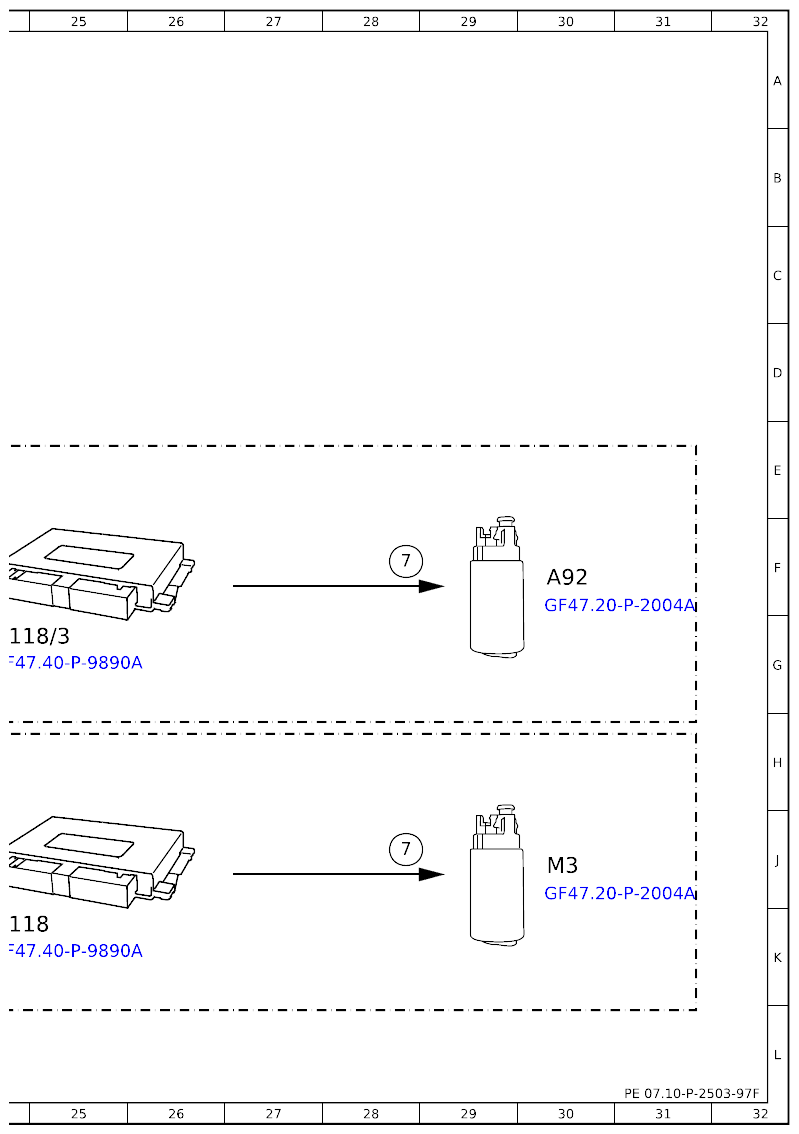

| A92 | Fuel feed module | 30F |
| CAN C | CAN for engine | 14H |
| CAN C1 | CAN 1 for drive | 22J |
| CANT | CAN for drivetrain | 22F |
| Code F167 | Model series 167 | 1B |
| Code F167 | Model series 167 | 1C |
| Code F167 | Model series 167 | 21E |
| Code F167 | Model series 167 | 20H |
| Code F206 | Model series 206 | 18C |
| Code F236 | Model series 236 | 18C |
| F152/3 | Engine compartment fuse and relay module | 3L |
| L5 | Crankshaft Hall sensor | 3G |
| M16/5 | Throttle valve actuator | 2E |
| M16/5 | Throttle valve actuator | 18K |
| M3 | Fuel pump (FP) | 30J |
| N118 | Fuel pump control unit | 24K |
| N118/3 | Fuel pump control unit | 24G |
| N127 | Drivetrain control unit | 17H |

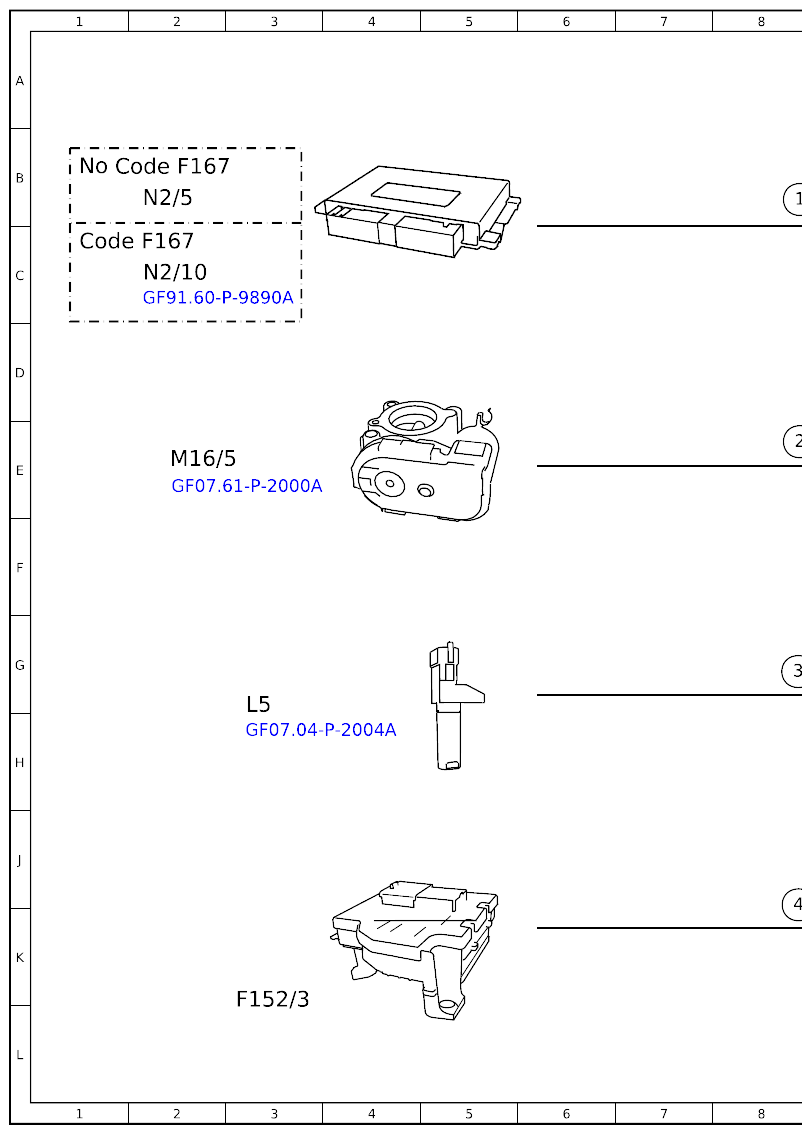

| N2/10 | Supplemental restraint system control unit | 2C |
| N2/5 | Supplemental restraint system control unit | 2B |

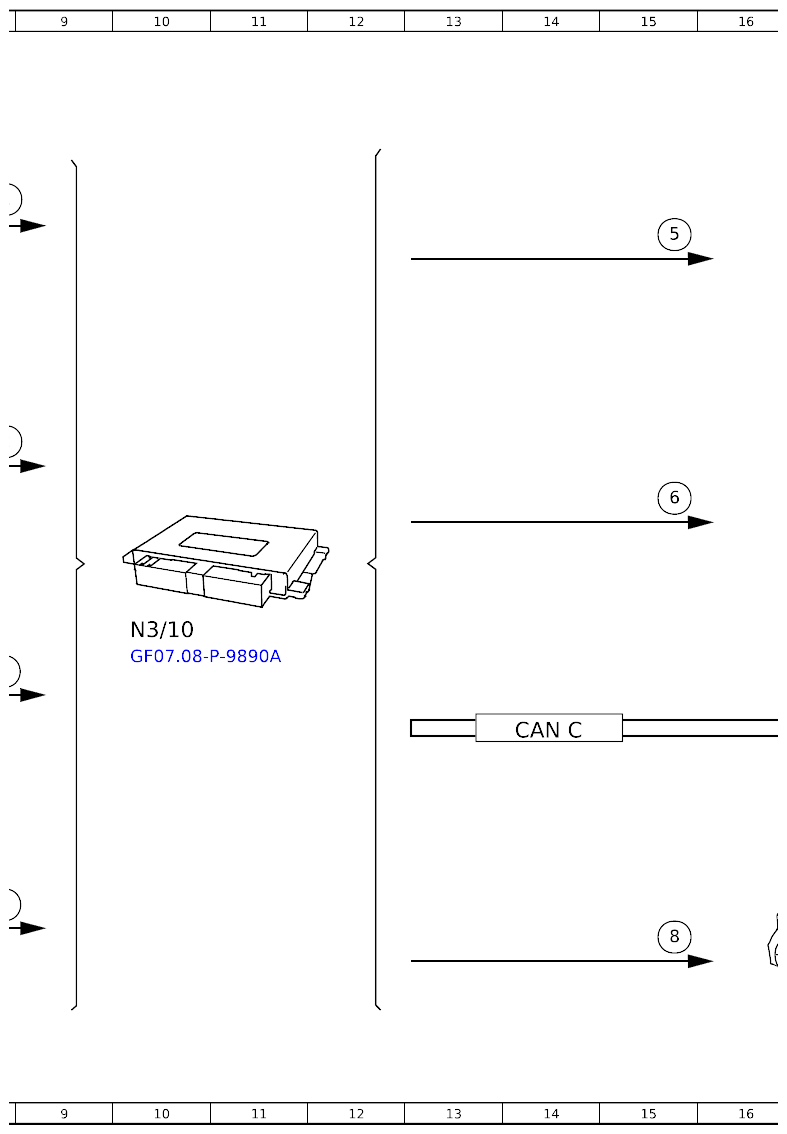

| N3/10 | Engine management control unit | 10G |

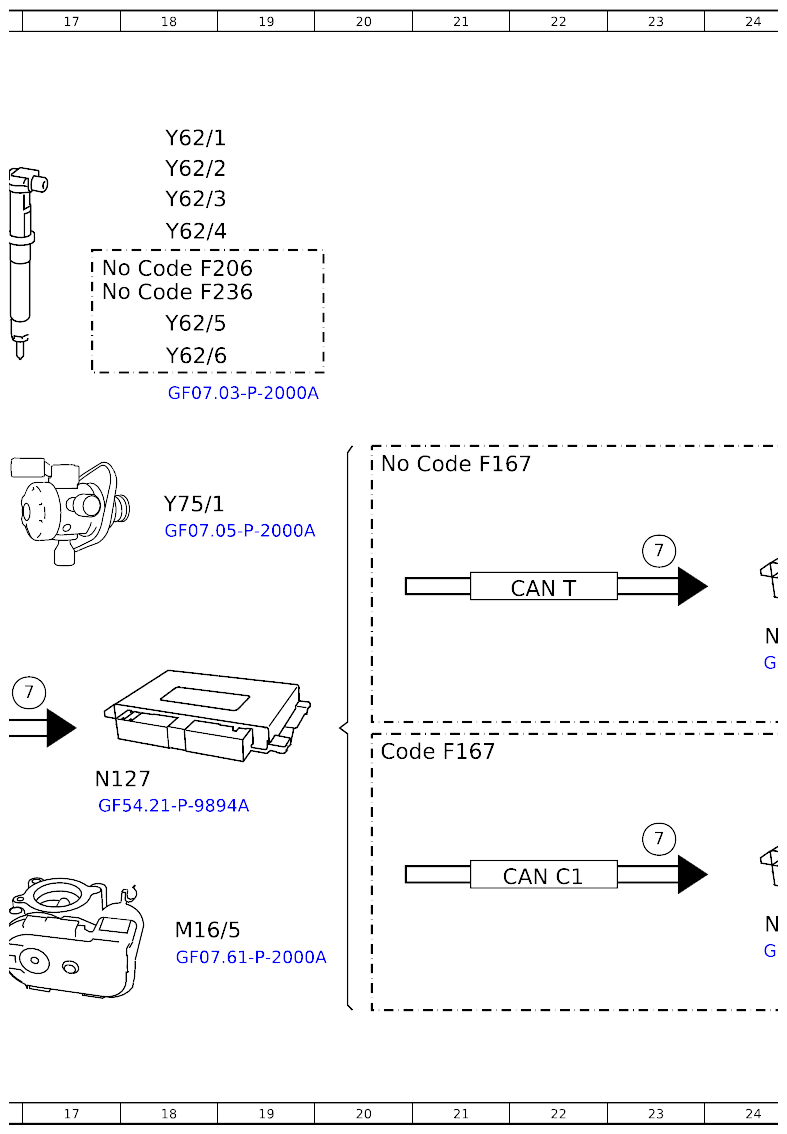

| Y62/1 | Cylinder 1 fuel injection valve | 18B |
| Y62/2 | Cylinder 2 injection valve | 18B |
| Y62/3 | Cylinder 3 injection valve | 18B |
| Y62/4 | Cylinder 4 injection valve | 18C |
| Y62/5 | Cylinder 5 injection valve | 18D |
| Y62/6 | Cylinder 6 injection valve | 18D |
| Y75/1 | Fuel tank isolation valve | 18E |
