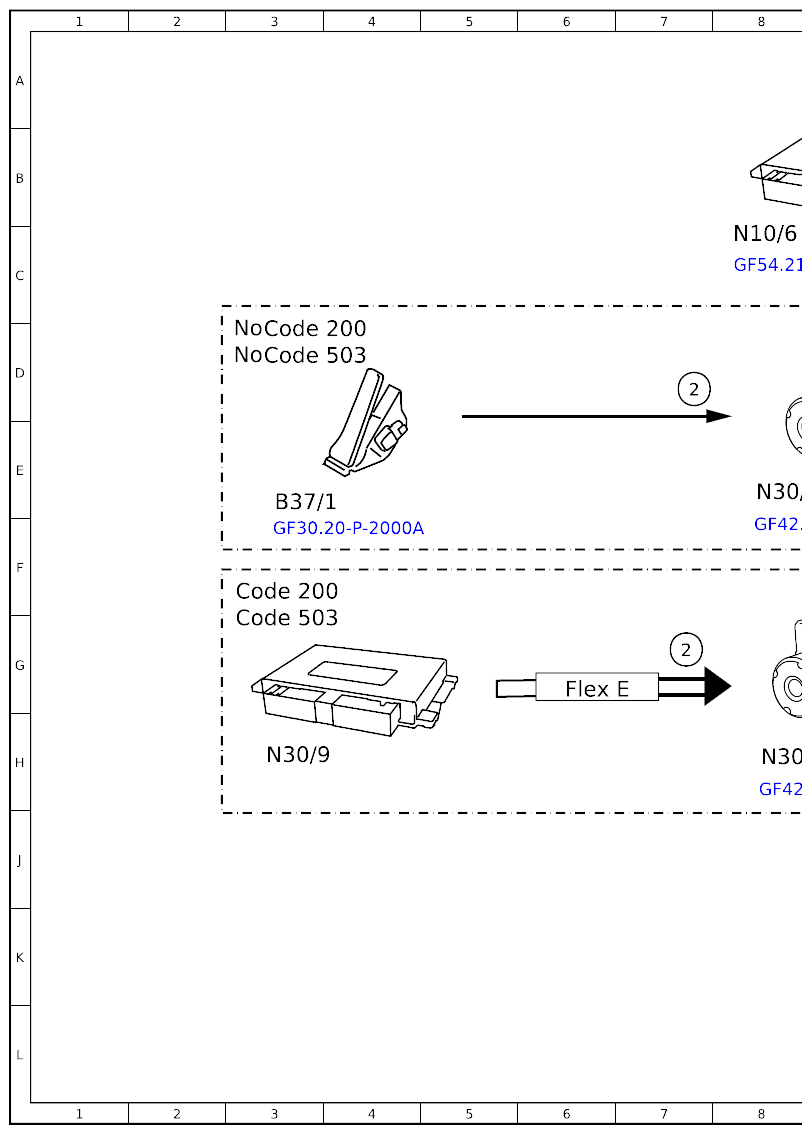

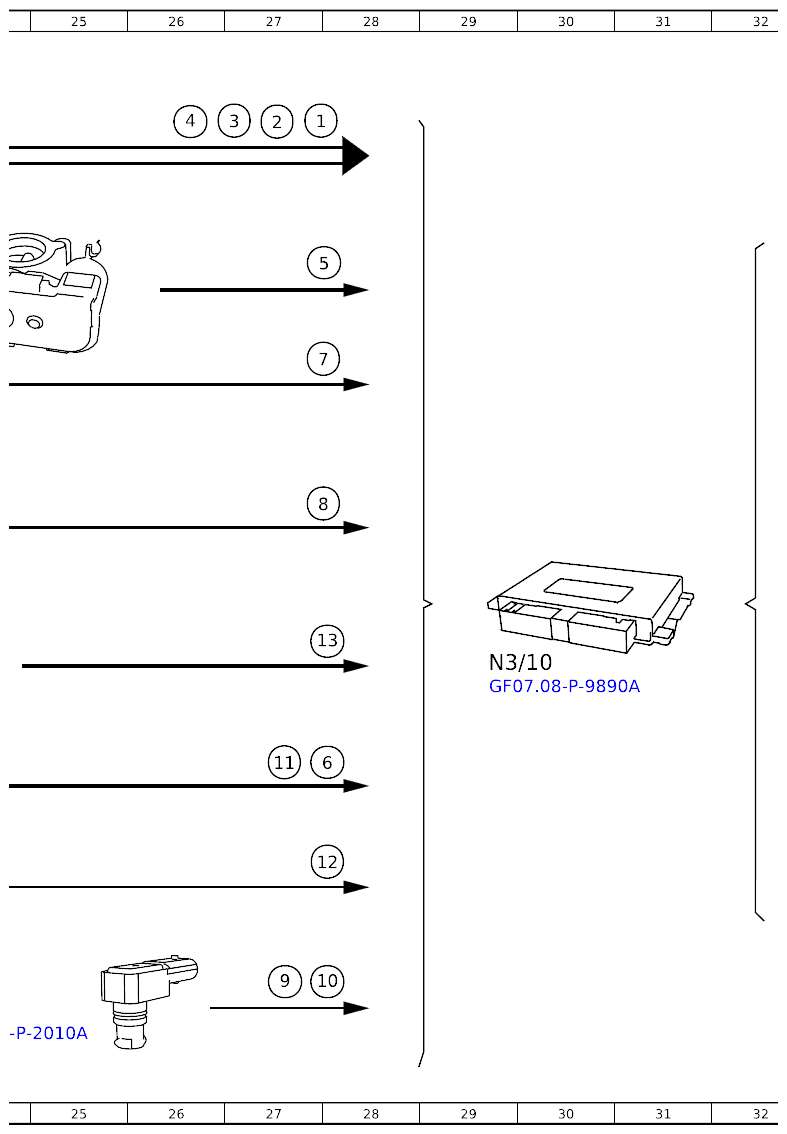

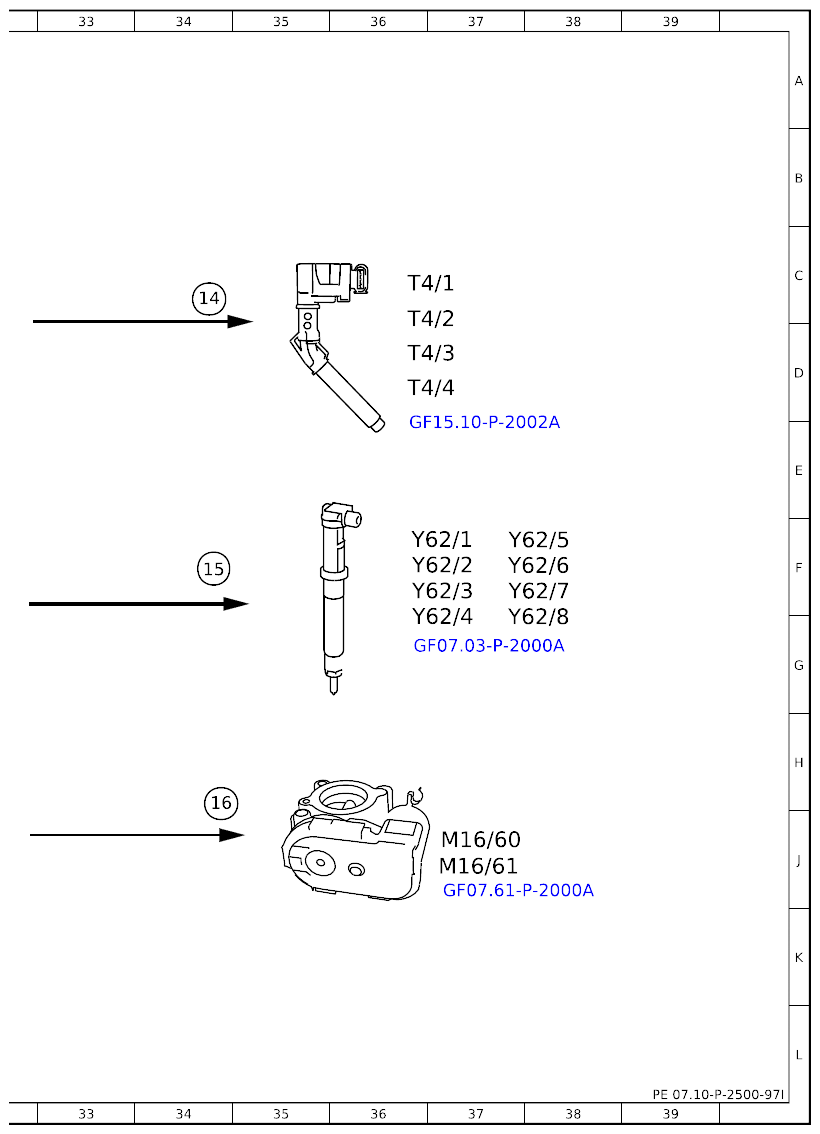

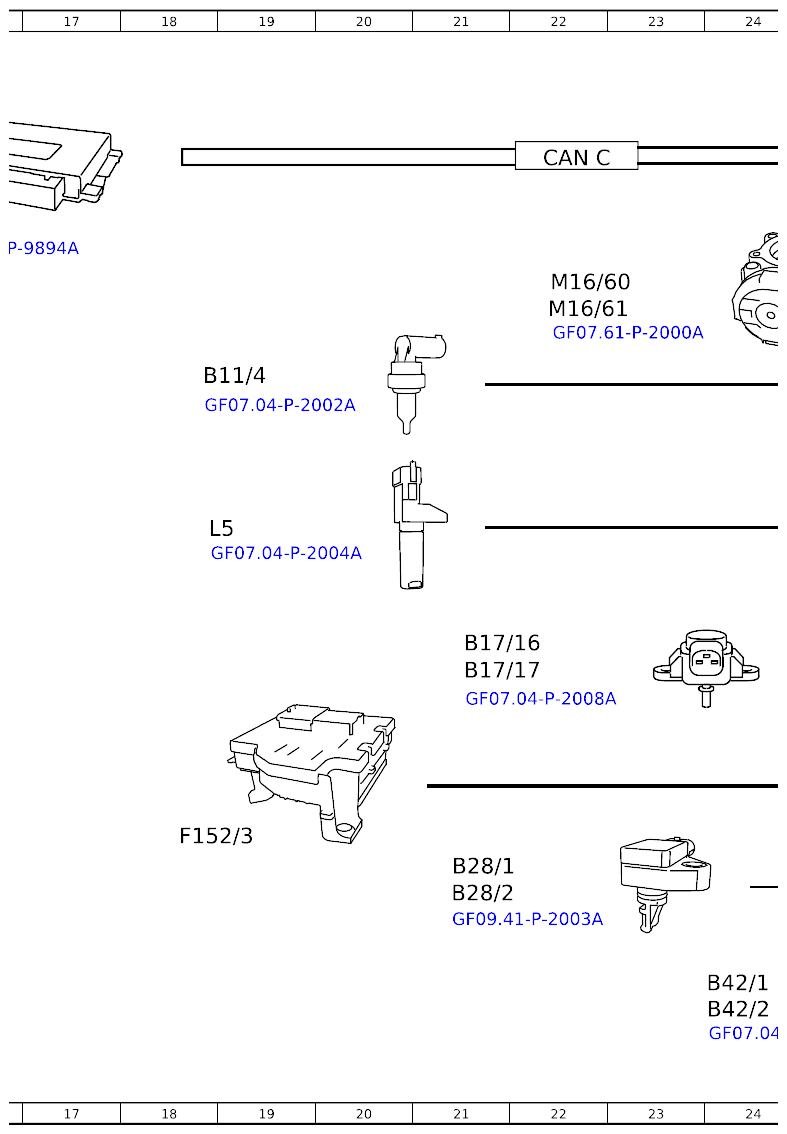

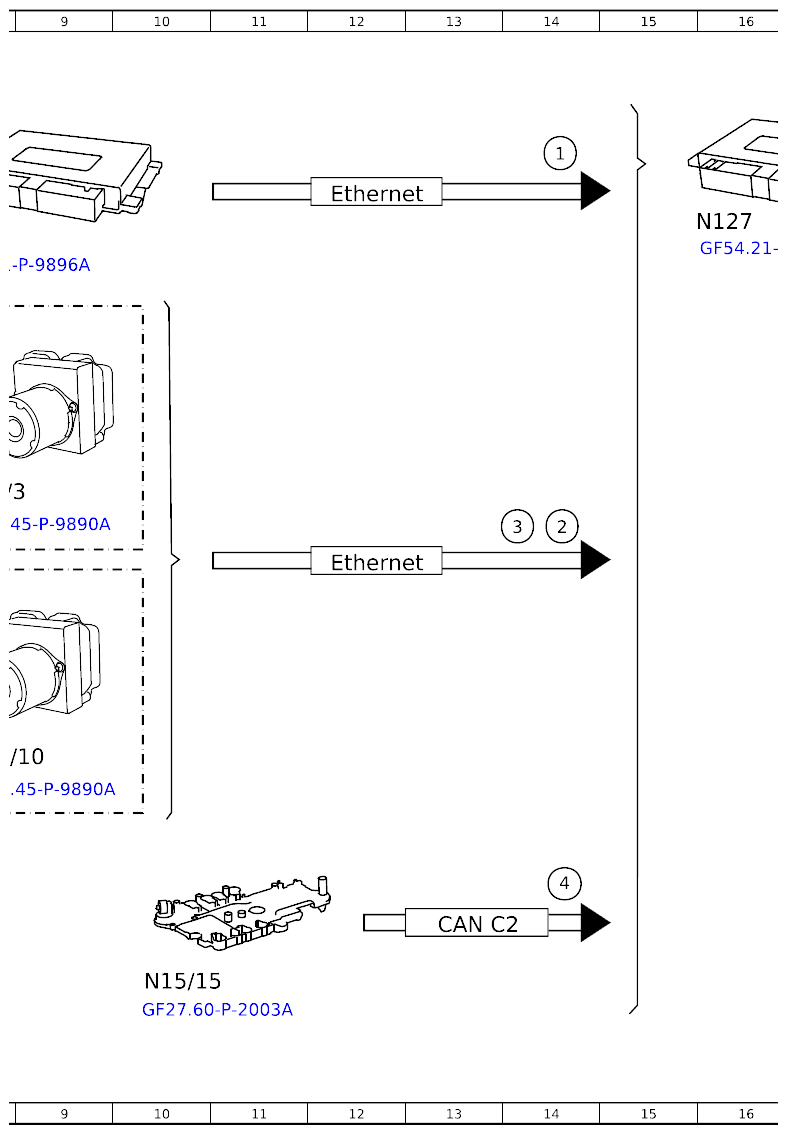

Function Schematic For RPM Control - PE07.10-P-2500-97I
Engine 176 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 27A |
| 1 | Air conditioning, status | 14B |
| 10 | Fuel pressure, signal | 27K |
| 11 | Circuit 30, status | 27H |
| 12 | Intake manifold pressure, signal | 27J |
| 13 | Intake manifold intake air temperature sensor, signal | 27G |
| 14 | Ignition coils, actuation | 34C |
| 15 | Fuel injectors, actuation | 34F |
| 16 | Throttle valve actuator motor, actuation | 34H |
| 2 | Pedal angle sensor, signal | 27A |
| 2 | Pedal angle sensor, signal | 7D |
| 2 | Pedal angle sensor, signal | 14F |
| 2 | Pedal angle sensor, signal | 7G |
| 3 | Wheel speed, signal | 27A |
| 3 | Wheel speed, signal | 14F |
| 4 | Transmission control, status | 14J |
| 4 | Transmission control, status | 26A |
| 5 | Throttle valve position, signal | 27C |
| 6 | Circuit 87, status | 28H |
| 7 | Coolant temperature sensor, signal | 27D |
| 8 | Engine speed, signal | 27E |
| 9 | Fuel temperature, signal | 27K |
| B11/4 | Coolant temperature sensor | 19D |
| B17/16 | Intake air temperature sensor | 21G |
| B17/17 | Intake air temperature sensor | 21G |
| B28/1 | Intake air pressure sensor | 21J |
| B28/2 | Intake air pressure sensor | 21J |
| B37/1 | Pedal angle sensor | 3E |
| B42/1 | Fuel pressure/temperature sensor | 24K |
| B42/2 | Fuel pressure/temperature sensor | 24L |
| CAN C | CAN for engine | 22B |
| CAN C2 | CAN 2 for drive | 13K |
| Code 200 | Conditionally automated driving | 3D |
| Code 200 | Conditionally automated driving | 3F |
| Code 503 | Remote-controlled parking | 3D |
| Code 503 | Remote-controlled parking | 3G |
| Ethernet | Ethernet | 12B |
| Ethernet | Ethernet | 12F |
| F152/3 | Fuse and relay module | 18J |
| Flex E | Chassis FlexRay | 6G |
| L5 | Crankshaft Hall sensor | 18F |
| M16/60 | Throttle valve actuator | 37J |
| M16/60 | Throttle valve actuator | 22C |
| M16/61 | Throttle valve actuator | 37J |
| M16/61 | Throttle valve actuator | 22C |
| N10/6 | Front signal acquisition and actuation module control unit | 8C |
| N127 | Drivetrain control unit | 16C |
| N15/15 | Fully integrated transmission control electric controller unit | 10K |
| N3/10 | Engine management control unit | 29G |
| N30/10 | Electronic Stability Program control unit | 8H |
| N30/3 | Electronic Stability Program control unit | 8E |
| N30/9 | Brake unit control unit | 3H |
| T4/1 | Ignition coil | 36C |
| T4/2 | Ignition coil | 36D |
| T4/3 | Ignition coil | 36D |
| T4/4 | Ignition coil | 36D |
| Y62/1 | Injector | 36F |
| Y62/2 | Injector | 36F |
| Y62/3 | Injector | 36F |
| Y62/4 | Injector | 36G |
| Y62/5 | Injector | 37F |
| Y62/6 | Injector | 37F |
| Y62/7 | Injector | 37F |
| Y62/8 | Injector | 37G |
