Function Schematic For RPM Control - PE07.10-P-2500-97H
Engine 254 in model 167
as of model year 2023
Engine 254 in model 206, 214, 236, 254
Engine 256 in model 214, 223, 236
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 34A |
| 1 | Air conditioning, status | 20A |
| 1 | Air conditioning, status | 15C |
| 1 | Air conditioning, status | 20C |
| 10 | Fuel pressure, signal | 34E |
| 11 | Circuit 30, status | 34G |
| 12 | Pressure sensor, signal | 34H |
| 14 | Ignition coils, actuation | 40D |
| 15 | Fuel injectors, actuation | 40G |
| 16 | Throttle valve actuator motor, actuation | 40K |
| 17 | Transmission control diagnosis, communication | 40B |
| 17 | Transmission control diagnosis, communication | 45B |
| 2 | Pedal angle sensor, signal | 34A |
| 2 | Pedal angle sensor, signal | 20E |
| 2 | Pedal angle sensor, signal | 6D |
| 2 | Pedal angle sensor, signal | 6H |
| 3 | Wheel speed, signal | 33A |
| 3 | Wheel speed, signal | 20E |
| 4 | Transmission control, status | 20J |
| 4 | Transmission control, status | 33A |
| 5 | Throttle valve position, signal | 34K |
| 6 | Circuit 87, status | 34G |
| 7 | Coolant temperature sensor, signal | 34B |
| 8 | Engine speed, signal | 34C |
| 9 | Fuel temperature, signal | 34E |
| B21/1 | Intake air pressure sensor | 27J |

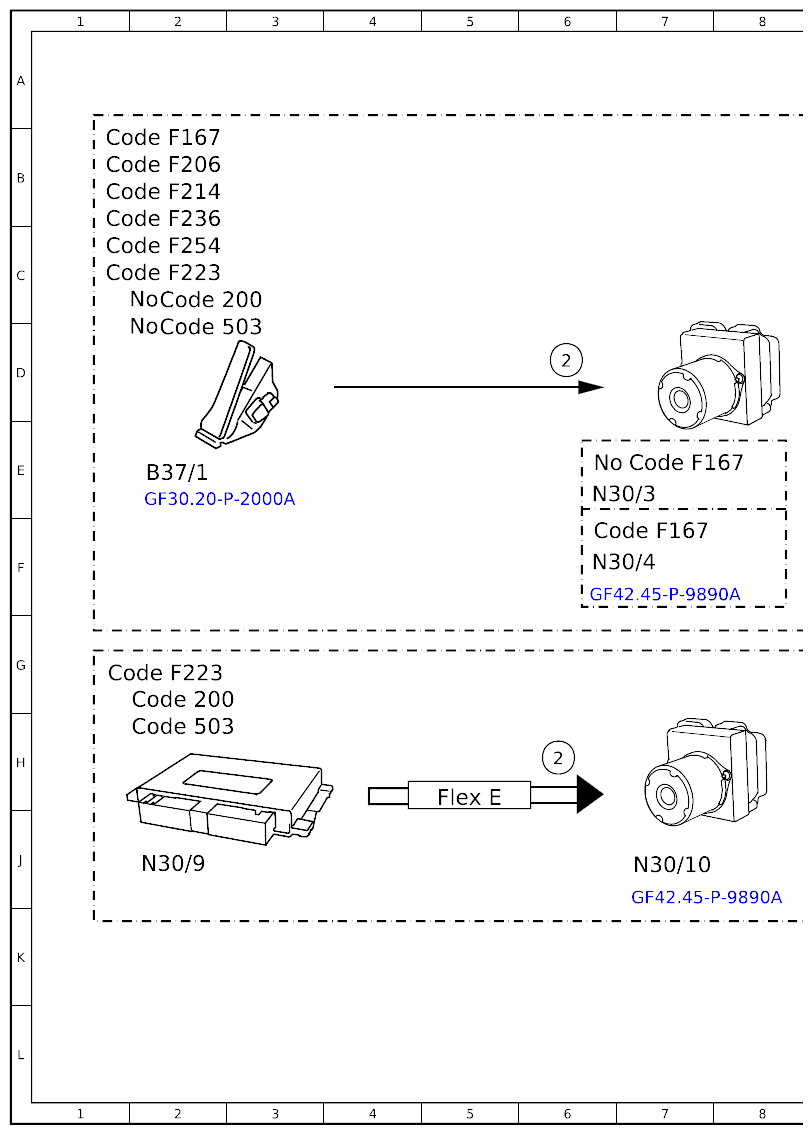

| B37/1 | Pedal angle sensor | 2E |
| B4/25 | Fuel pressure and temperature sensor | 27E |
| B4/47 | Fuel pressure/temperature sensor | 27E |
| B94/17 | Coolant temperature sensor | 30B |
| CAN B | Interior CAN | 14C |
| CAN C | CAN for engine | 29A |
| CAN C | CAN for engine | 39B |
| CAN C1 | CAN 1 for drive | 44B |
| CAN C1 | CAN 1 for drive | 16K |
| CAN PER | CAN for peripherals | 19C |
| Code 200 | Conditionally automated driving | 2C |
| Code 200 | Conditionally automated driving | 2G |
| Code 503 | Pre-installation for Remote Parking Pilot | 2D |
| Code 503 | Pre-installation for Remote Parking Pilot | 2H |
| Code F167 | Model series 167 | 1B |
| Code F167 | Model series 167 | 6F |
| Code F167 | Model series 167 | 7E |
| Code F167 | Model series 167 | 12L |
| Code F167 | Model series 167 | 10H |
| Code F167 | Model series 167 | 10J |
| Code F167 | Model series 167 | 27E |
| Code F167 | Model series 167 | 27D |
| Code F167 | Model series 167 | 48E |
| Code F167 | Model series 167 | 12B |
| Code F167 | Model series 167 | 12A |
| Code F206 | Model series 206 | 9H |
| Code F206 | Model series 206 | 9K |
| Code F206 | Model series 206 | 45C |
| Code F206 | Model series 206 | 45E |
| Code F206 | Model series 206 | 1B |
| Code F214 | Model series 214 | 1B |
| Code F214 | Model series 214 | 9K |
| Code F214 | Model series 214 | 45D |
| Code F223 | Model series 223 | 1C |
| Code F223 | Model series 223 | 1G |
| Code F223 | Model series 223 | 9K |
| Code F223 | Model series 223 | 45D |
| Code F236 | Model series 236 | 1B |
| Code F236 | Model series 236 | 9H |
| Code F236 | Model series 236 | 9L |
| Code F236 | Model series 236 | 45C |
| Code F236 | Model series 236 | 45E |
| Code F254 | Model series 254 | 1C |
| Code F254 | Model series 254 | 9J |
| Code F254 | Model series 254 | 9L |
| Code F254 | Model series 254 | 45D |
| Code F254 | Model series 254 | 45E |
| Code M005 | 4MATIC | 10K |
| Code M005 | 4MATIC | 9H |
| Code M005 | 4MATIC | 46E |
| Code M005 | 4MATIC | 45C |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 42H |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 42E |
| Ethernet | Ethernet | 16B |
| F152/3 | Engine compartment fuse and relay module | 27G |
| Flex E | Chassis FlexRay | 13F |
| Flex E | Chassis FlexRay | 5H |

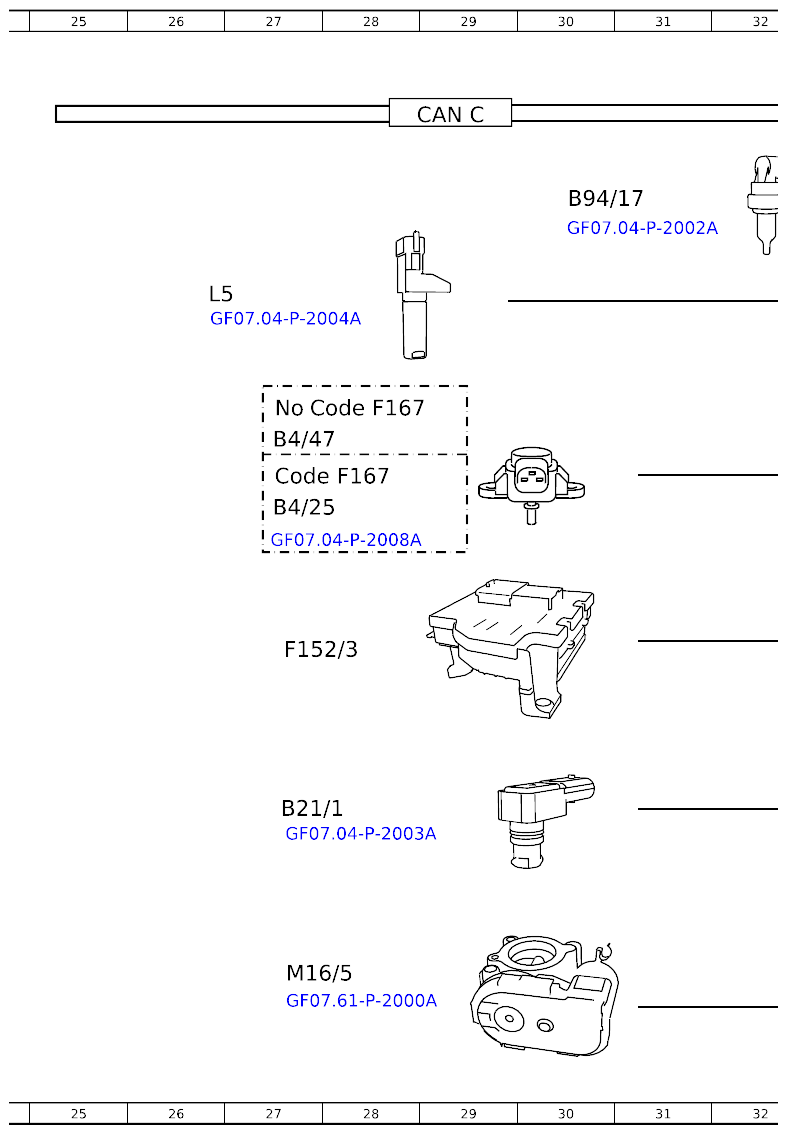

| L5 | Crankshaft Hall sensor | 26C |

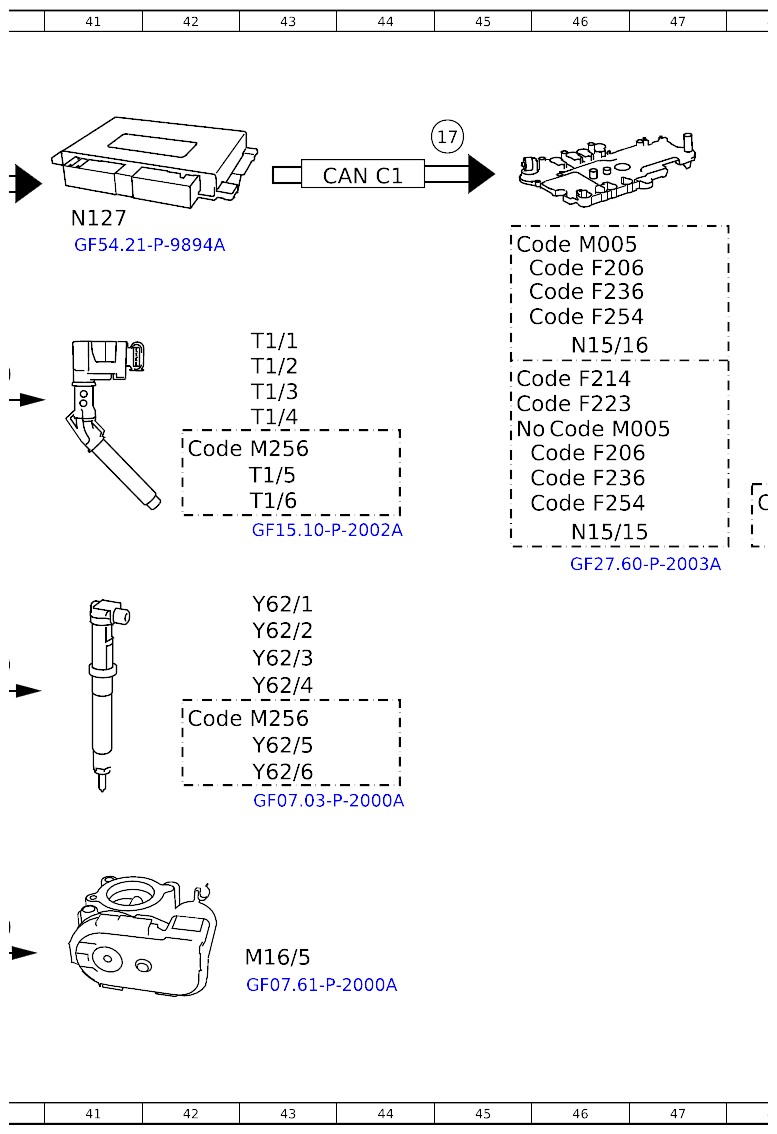

| M16/5 | Throttle valve actuator | 43K |
| M16/5 | Throttle valve actuator | 27K |

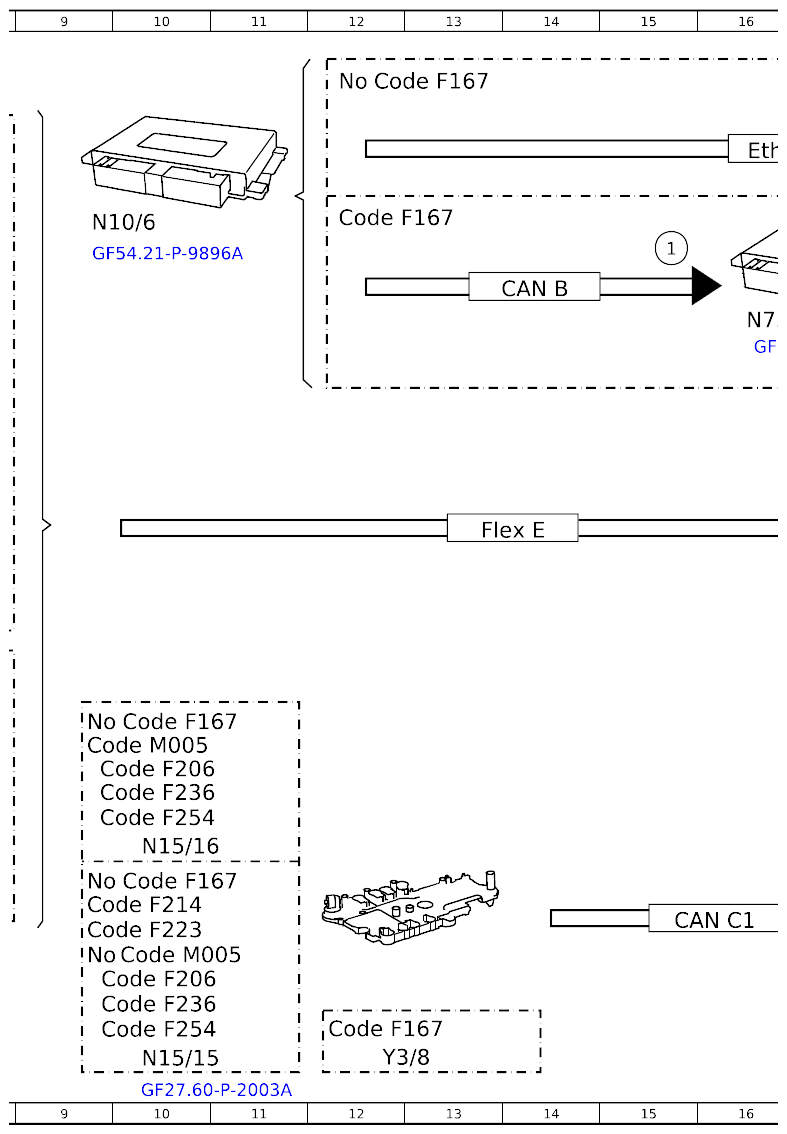

| N10/6 | Front SAM control unit | 9C |

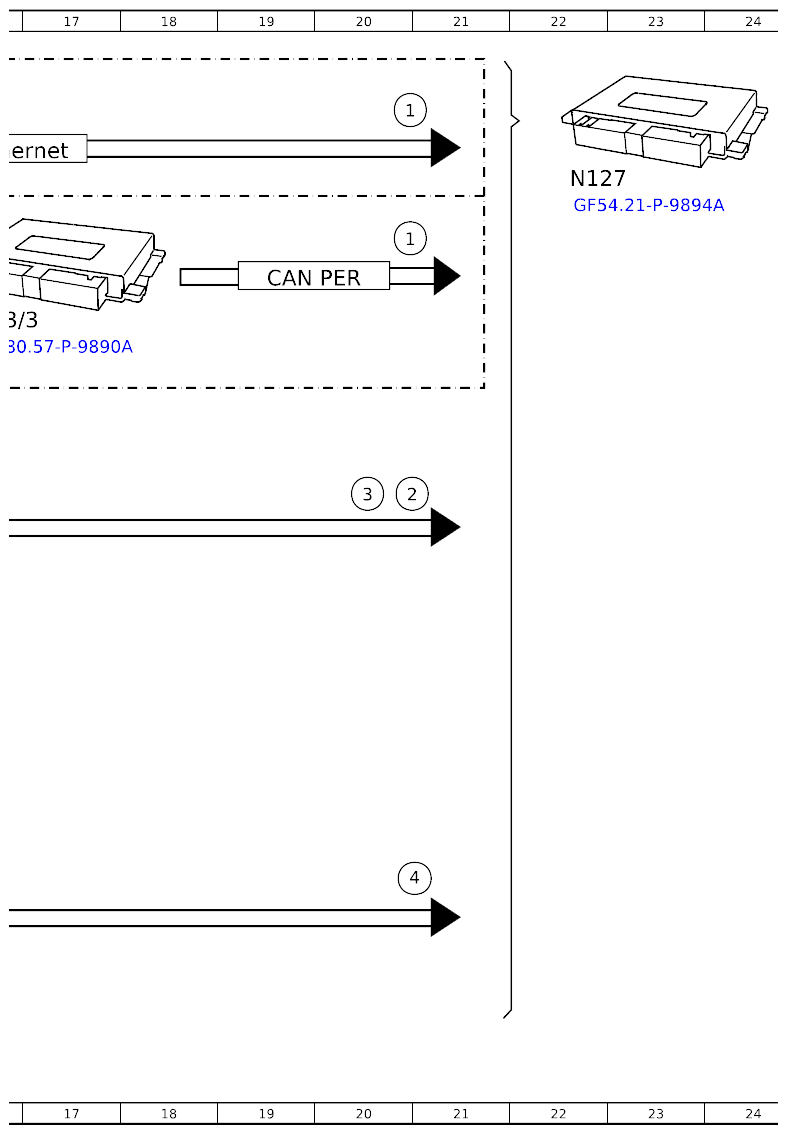

| N127 | Drivetrain control unit | 22B |
| N127 | Drivetrain control unit | 41B |
| N15/15 | Fully integrated transmission control electric controller unit | 10L |
| N15/15 | Fully integrated transmission control electric controller unit | 46F |
| N15/16 | Fully integrated transmission control electric controller unit | 10J |
| N15/16 | Fully integrated transmission control electric controller unit | 46D |

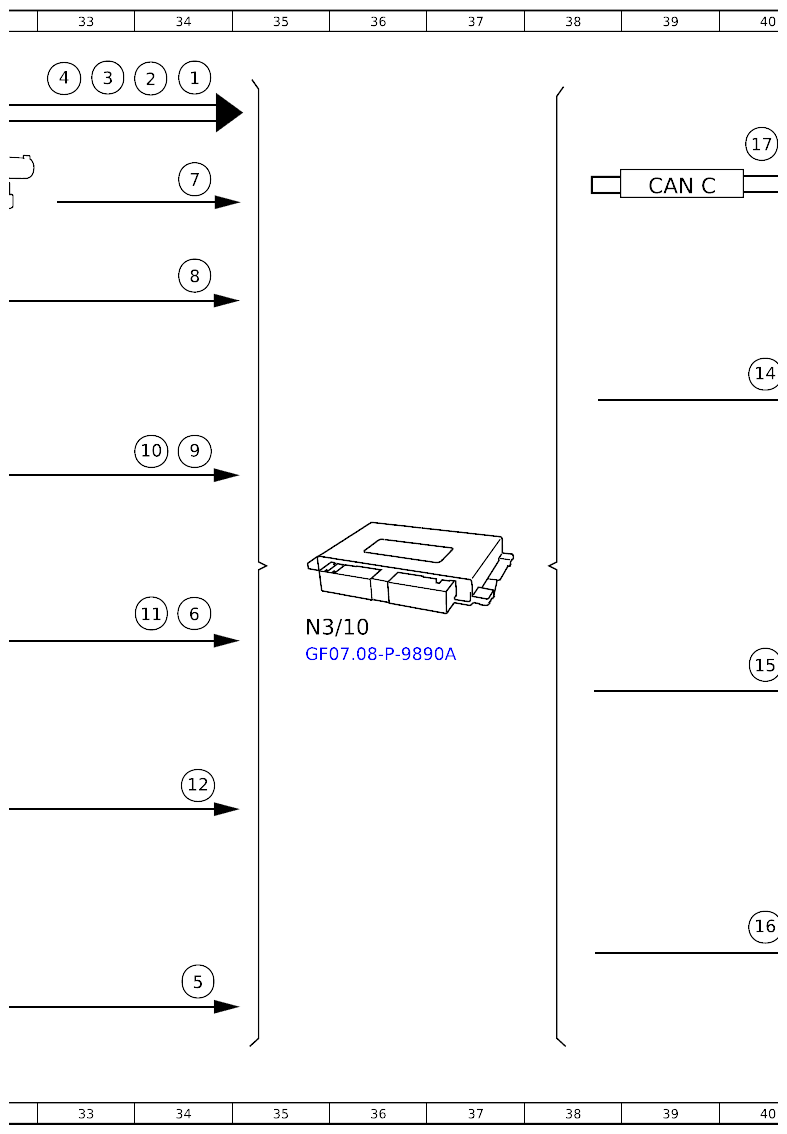

| N3/10 | Engine management control unit | 35G |
| N30/10 | Electronic Stability Program control unit | 7J |
| N30/3 | Electronic Stability Program control unit | 6E |
| N30/4 | Electronic Stability Program (ESP®) control unit | 6F |
| N30/9 | Brake unit control unit | 2J |
| N73/3 | Electronic ignition switch control unit | 16D |
| T1/1 | Cylinder 1 ignition coil | 43D |
| T1/2 | Cylinder 2 ignition coil | 43D |
| T1/3 | Cylinder 3 ignition coil | 43D |
| T1/4 | Cylinder 4 ignition coil | 43E |
| T1/5 | Cylinder 5 ignition coil | 43E |
| T1/6 | Cylinder 6 ignition coil | 43E |
| Y3/8 | Electric control unit (VGS) | 12L |
| Y3/8 | Electric control unit (VGS) | 48F |
| Y62/1 | Cylinder 1 fuel injection valve | 43F |
| Y62/2 | Cylinder 2 injection valve | 43G |
| Y62/3 | Cylinder 3 injection valve | 43G |
| Y62/4 | Cylinder 4 injection valve | 43G |
| Y62/5 | Cylinder 5 injection valve | 43H |
| Y62/6 | Cylinder 6 injection valve | 43H |
