Function Schematic For Overrun Mode Fuel Shutoff - PE07.10-P-2508-97I
Engine 279 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Accelerator pedal sensor, signal | 6B |
| 1 | Accelerator pedal sensor, signal | 11B |
| 2 | Gear range, status | 11D |
| 3 | - | 11F |
| 4 | Engine speed, signal | 12H |
| 5 | Circuit 87, status | 11K |

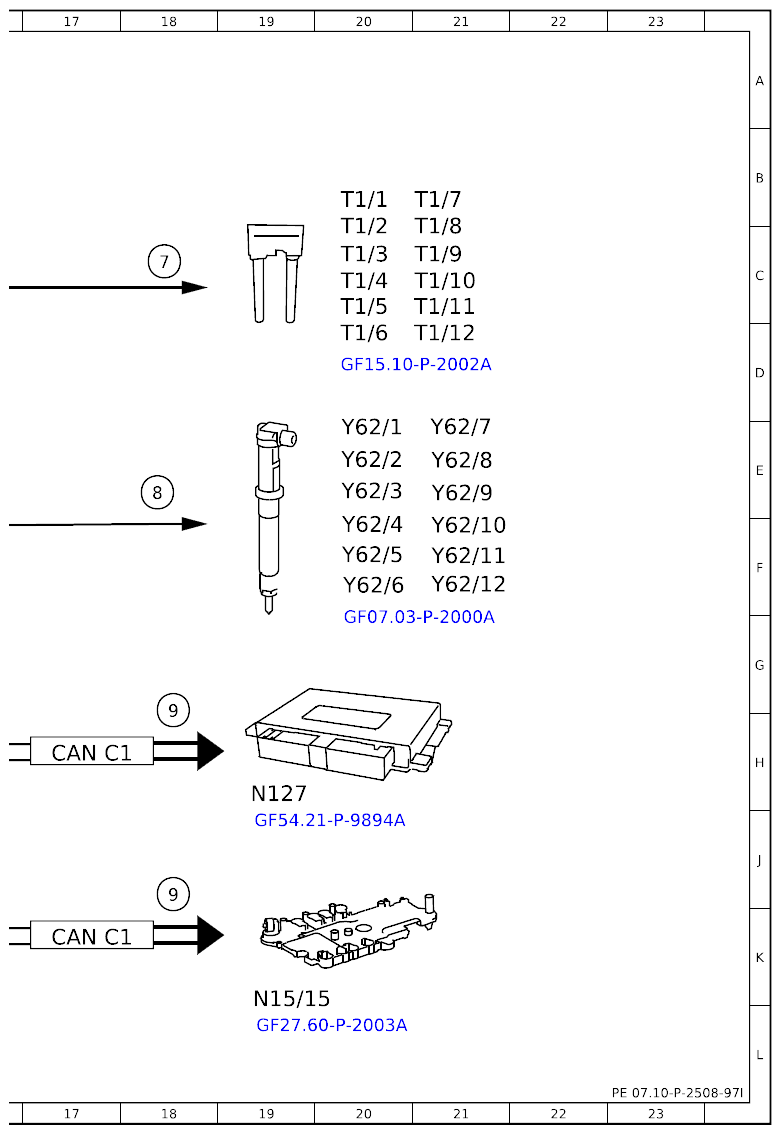

| 7 | Ignition coils, actuation | 18C |
| 8 | Fuel injectors, actuation | 18E |
| 9 | Engine running, signal | 18H |
| 9 | Engine running, signal | 18J |

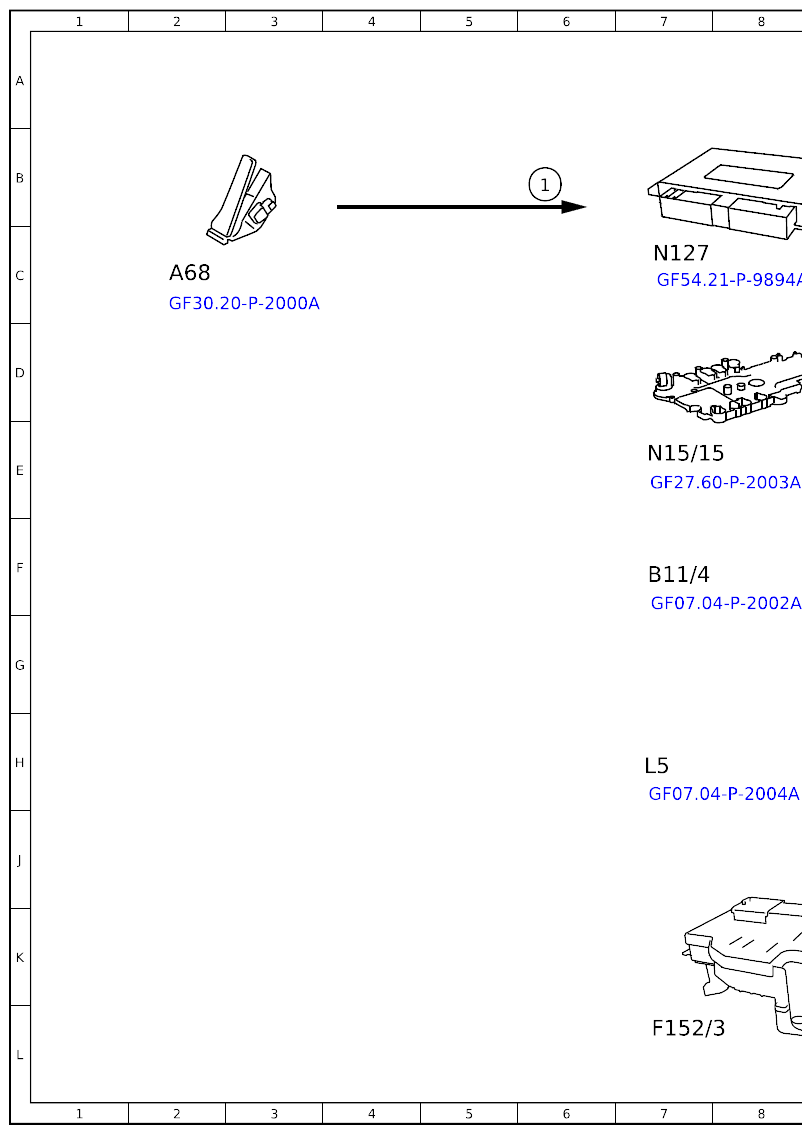

| A68 | Accelerator pedal module | 2C |
| B11/4 | Coolant temperature sensor | 7F |
| CAN C1 | CAN 1 for drive | 10B |
| CAN C1 | CAN 1 for drive | 10D |
| CAN C1 | CAN 1 for drive | 17H |
| CAN C1 | CAN 1 for drive | 17K |
| F152/3 | Fuse and relay module | 7L |
| L5 | Crankshaft Hall sensor | 7H |
| N127 | Drivetrain control unit | 7C |
| N127 | Drivetrain control unit | 19H |
| N15/15 | Fully integrated transmission control electric controller unit | 7E |
| N15/15 | Fully integrated transmission control electric controller unit | 19L |

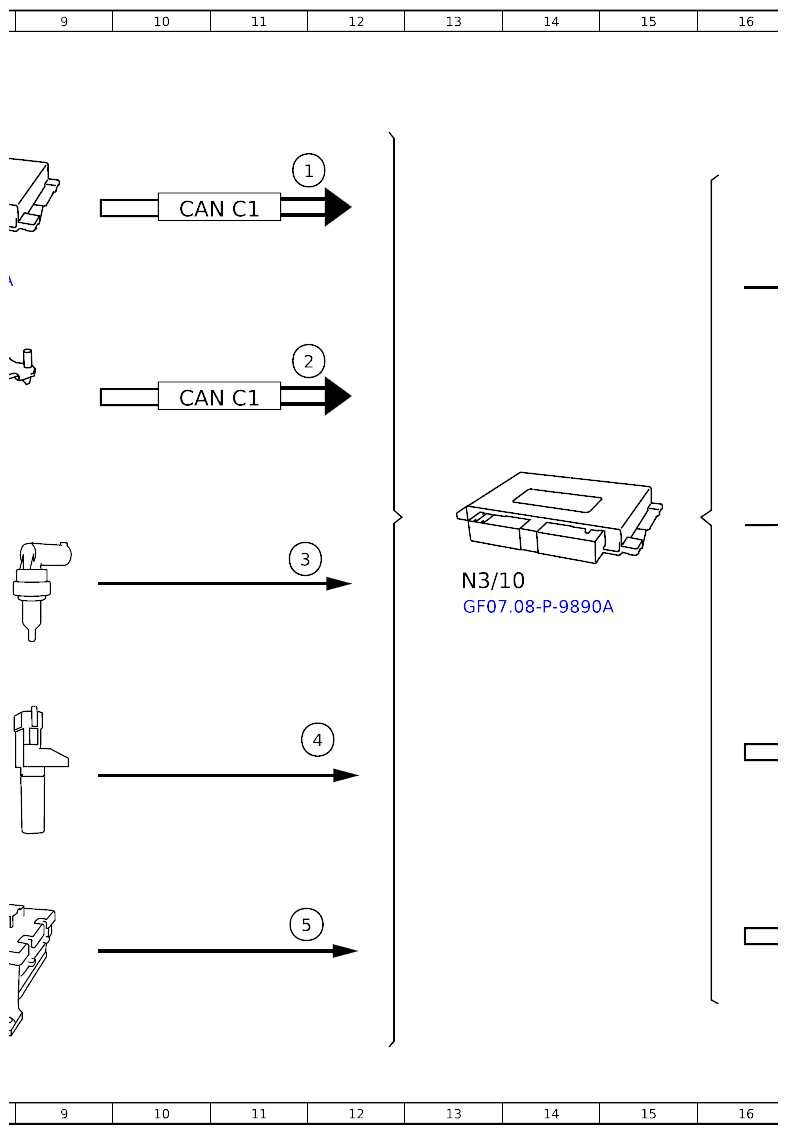

| N3/10 | Engine management control unit | 13F |
| T1/1 | Ignition coil | 20B |
| T1/10 | Ignition coil | 21C |
| T1/11 | Ignition coil | 21C |
| T1/12 | Ignition coil | 21D |
| T1/2 | Ignition coil | 20C |
| T1/3 | Ignition coil | 20C |
| T1/4 | Ignition coil | 20C |
| T1/5 | Ignition coil | 20C |
| T1/6 | Ignition coil | 20D |
| T1/7 | Ignition coil | 21B |
| T1/8 | Ignition coil | 21C |
| T1/9 | Ignition coil | 21C |
| Y62/1 | Injector | 20E |
| Y62/10 | Injector | 21F |
| Y62/11 | Injector | 21F |
| Y62/12 | Injector | 21F |
| Y62/2 | Injector | 20E |
| Y62/3 | Injector | 20E |
| Y62/4 | Injector | 20F |
| Y62/5 | Injector | 20F |
| Y62/6 | Injector | 20F |
| Y62/7 | Injector | 21E |
| Y62/8 | Injector | 21E |
| Y62/9 | Injector | 21E |
