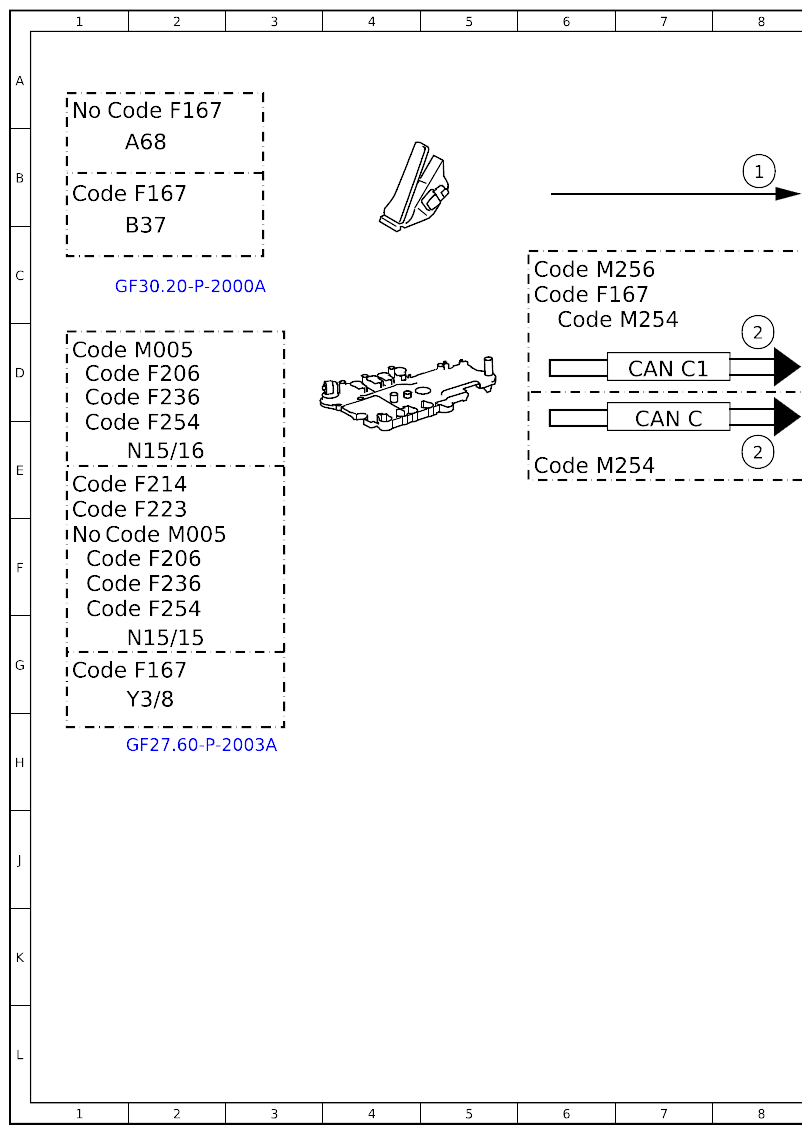

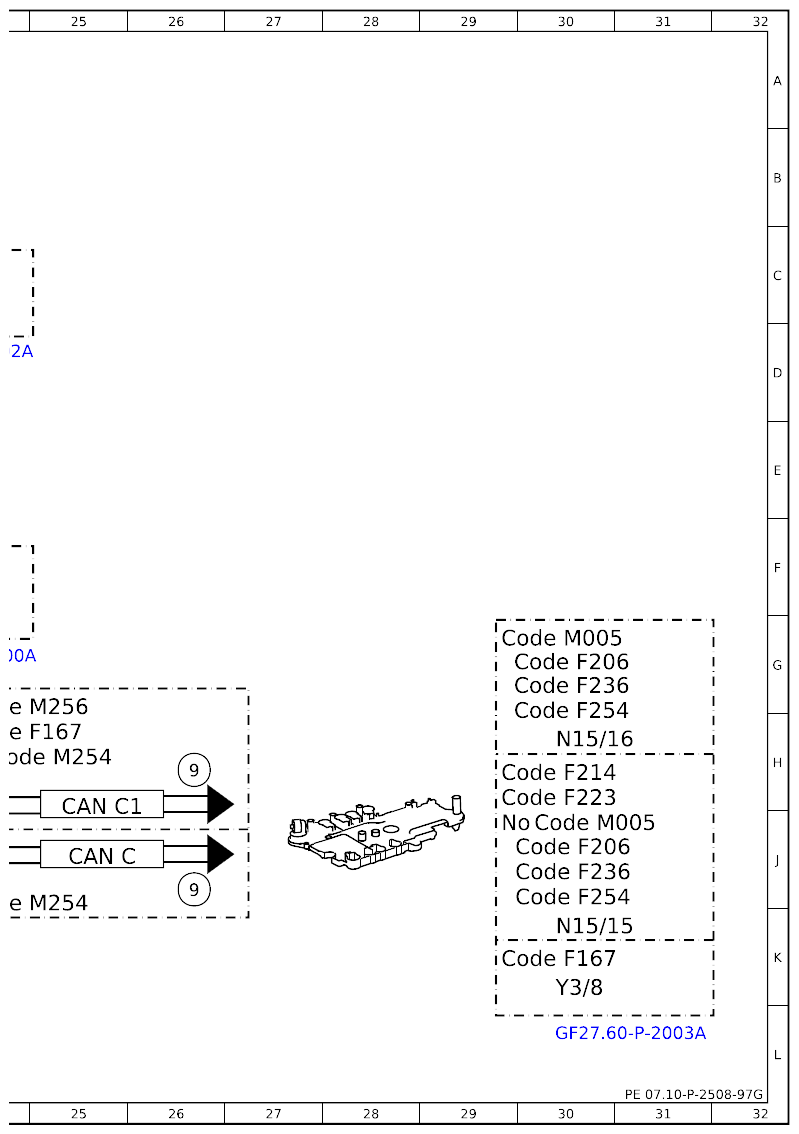

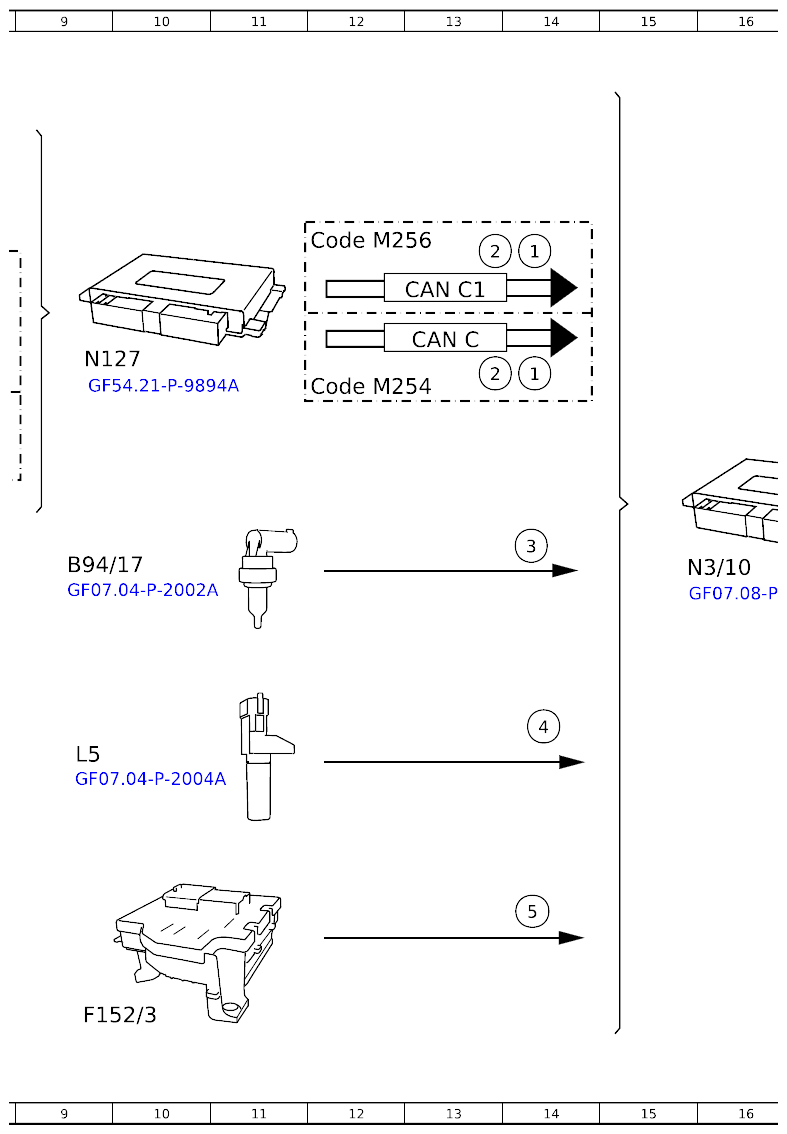

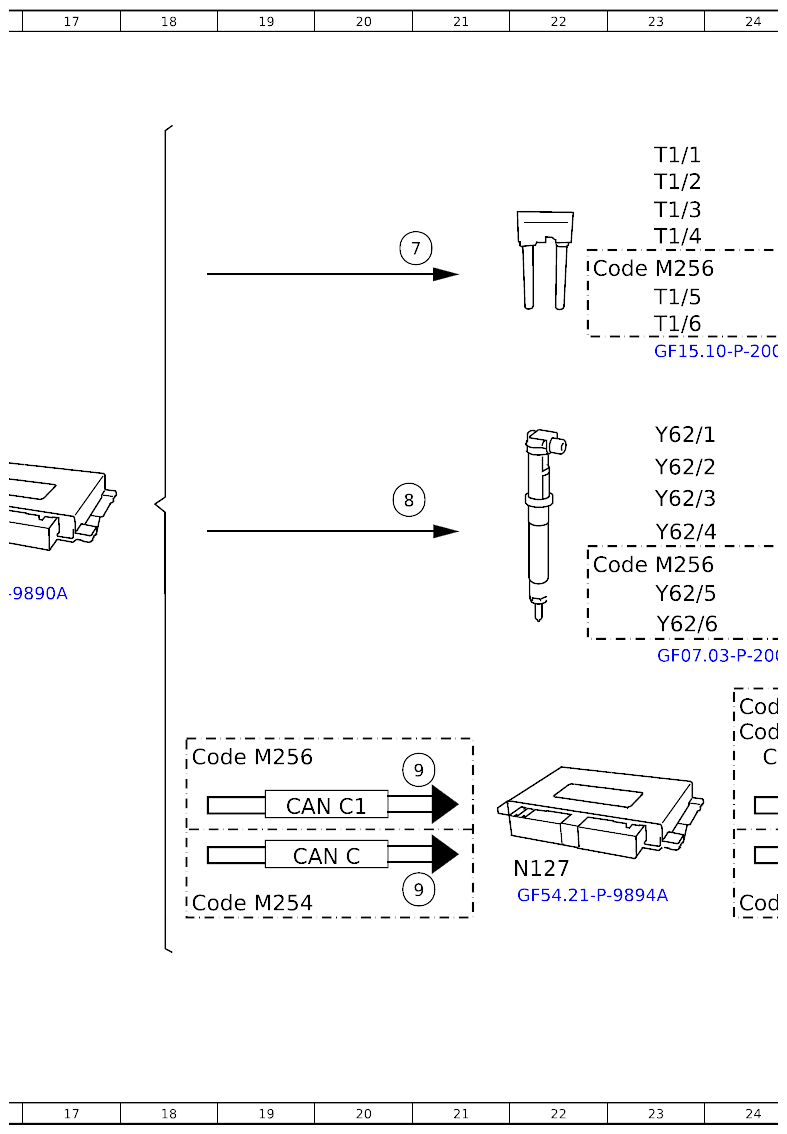

Function Schematic For Overrun Mode Fuel Shutoff - PE07.10-P-2508-97G
Engine 254 in model 167
as of model year 2023
Engine 254 in model 206, 214, 236, 254
Engine 256 in model 214, 223, 236
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Accelerator pedal sensor, signal | 8B |
| 1 | Accelerator pedal sensor, signal | 14C |
| 1 | Accelerator pedal sensor, signal | 14D |
| 2 | Gear range, status | 8E |
| 2 | Gear range, status | 8D |
| 2 | Gear range, status | 13C |
| 2 | Gear range, status | 13D |
| 3 | Coolant temperature sensor, signal | 14F |
| 4 | Engine speed, signal | 14H |
| 5 | Circuit 87, status | 14K |
| 7 | Ignition coils, actuation | 21C |
| 8 | Fuel injectors, actuation | 20E |
| 9 | Engine running, signal | 26H |
| 9 | Engine running, signal | 26J |
| 9 | Engine running, signal | 21H |
| 9 | Engine running, signal | 21J |
| A68 | Accelerator pedal module | 2B |
| B37 | Accelerator pedal sensor | 2C |
| B94/17 | Coolant temperature sensor | 9F |
| CAN C | CAN for engine | 13D |
| CAN C | CAN for engine | 7E |
| CAN C | CAN for engine | 25J |
| CAN C | CAN for engine | 19J |
| CAN C1 | CAN 1 for drive | 13C |
| CAN C1 | CAN 1 for drive | 7D |
| CAN C1 | CAN 1 for drive | 25J |
| CAN C1 | CAN 1 for drive | 19J |
| Code F167 | Model series 167 | 1G |
| Code F167 | Model series 167 | 6C |
| Code F167 | Model series 167 | 24H |
| Code F167 | Model series 167 | 1B |
| Code F167 | Model series 167 | 1A |
| Code F167 | Model series 167 | 29K |
| Code F206 | Model series 206 | 1D |
| Code F206 | Model series 206 | 1F |
| Code F206 | Model series 206 | 29G |
| Code F206 | Model series 206 | 29J |
| Code F214 | Model series 214 | 1E |
| Code F214 | Model series 214 | 29H |
| Code F223 | Model series 223 | 1E |
| Code F223 | Model series 223 | 29H |
| Code F236 | - | 1D |
| Code F236 | - | 1F |
| Code F236 | - | 29G |
| Code F236 | - | 29J |
| Code F254 | Model series 254 | 1E |
| Code F254 | Model series 254 | 1G |
| Code F254 | Model series 254 | 29H |
| Code F254 | Model series 254 | 29J |
| Code M005 | 4MATIC | 1F |
| Code M005 | 4MATIC | 1D |
| Code M005 | 4MATIC | 30J |
| Code M005 | 4MATIC | 29G |
| Code M254 | INLINE 4-CYLINDER SPARK-IGNITION ENGINE M254 | 12D |
| Code M254 | INLINE 4-CYLINDER SPARK-IGNITION ENGINE M254 | 6E |
| Code M254 | INLINE 4-CYLINDER SPARK-IGNITION ENGINE M254 | 24K |
| Code M254 | INLINE 4-CYLINDER SPARK-IGNITION ENGINE M254 | 18K |
| Code M254 | INLINE 4-CYLINDER SPARK-IGNITION ENGINE M254 | 6D |
| Code M254 | INLINE 4-CYLINDER SPARK-IGNITION ENGINE M254 | 24H |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 12C |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 6C |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 24H |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 18H |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 22F |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 22C |
| F152/3 | Engine compartment fuse and relay module | 9L |
| L5 | Crankshaft Hall sensor | 9H |
| N127 | Drivetrain control unit | 9D |
| N127 | Drivetrain control unit | 22J |
| N15/15 | Fully integrated transmission control electric controller unit | 1G |
| N15/15 | Fully integrated transmission control electric controller unit | 30K |
| N15/16 | Fully integrated transmission control electric controller unit | 1E |
| N15/16 | Fully integrated transmission control electric controller unit | 30H |
| N3/10 | Engine management control unit | 16F |
| T1/1 | Cylinder 1 ignition coil | 23B |
| T1/2 | Cylinder 2 ignition coil | 23B |
| T1/3 | Cylinder 3 ignition coil | 23B |
| T1/4 | Cylinder 4 ignition coil | 23C |
| T1/5 | Cylinder 5 ignition coil | 23C |
| T1/6 | Cylinder 6 ignition coil | 23D |
| Y3/8 | Fully integrated transmission control controller unit | 1G |
| Y3/8 | Fully integrated transmission control controller unit | 30K |
| Y62/1 | Cylinder 1 fuel injection valve | 23E |
| Y62/2 | Cylinder 2 injection valve | 23E |
| Y62/3 | Cylinder 3 injection valve | 23E |
| Y62/4 | Cylinder 4 injection valve | 23F |
| Y62/5 | Cylinder 5 injection valve | 23F |
| Y62/6 | Cylinder 6 injection valve | 23G |
