Function Schematic For Ignition Off - PE07.10-P-2506-97I
Engine 279 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, request OFF | 6C |
| 1 | Circuit 15, request OFF | 10D |
| 2 | Circuit 15, status OFF | 6F |
| 2 | Circuit 15, status OFF | 13F |
| 2 | Circuit 15, status OFF | 14D |

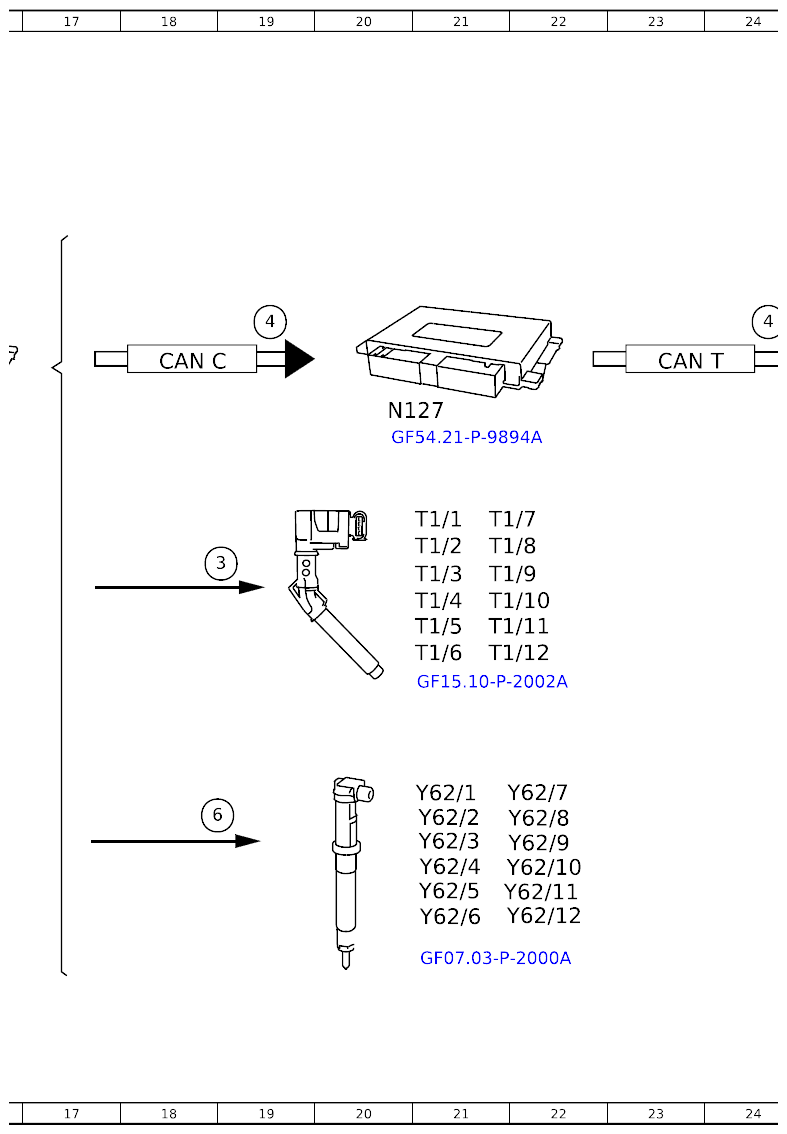

| 3 | Ignition coils, actuation | 18F |
| 4 | Fuel pump, request OFF | 19C |
| 4 | Fuel pump, request OFF | 24C |
| 5 | Fuel pump, actuation | 28C |
| 6 | Fuel injectors, actuation | 18J |
| A92 | Fuel feed module | 30D |
| CAN C | CAN for engine | 18D |
| CAN C1 | CAN 1 for drive | 11F |
| CANT | CAN for drivetrain | 23D |
| Ethernet | Ethernet | 5D |
| Ethernet | Ethernet | 5F |

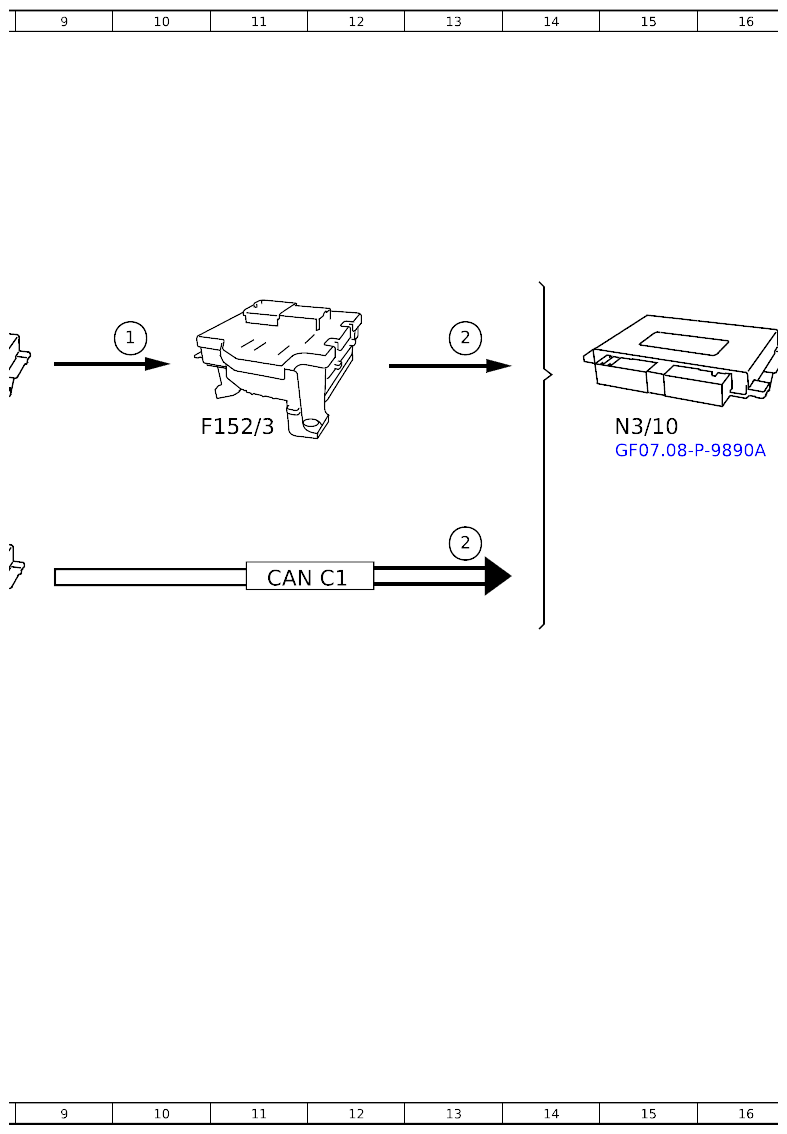

| F152/3 | Fuse and relay module | 11E |
| N10/6 | Front signal acquisition and actuation module control unit | 7E |

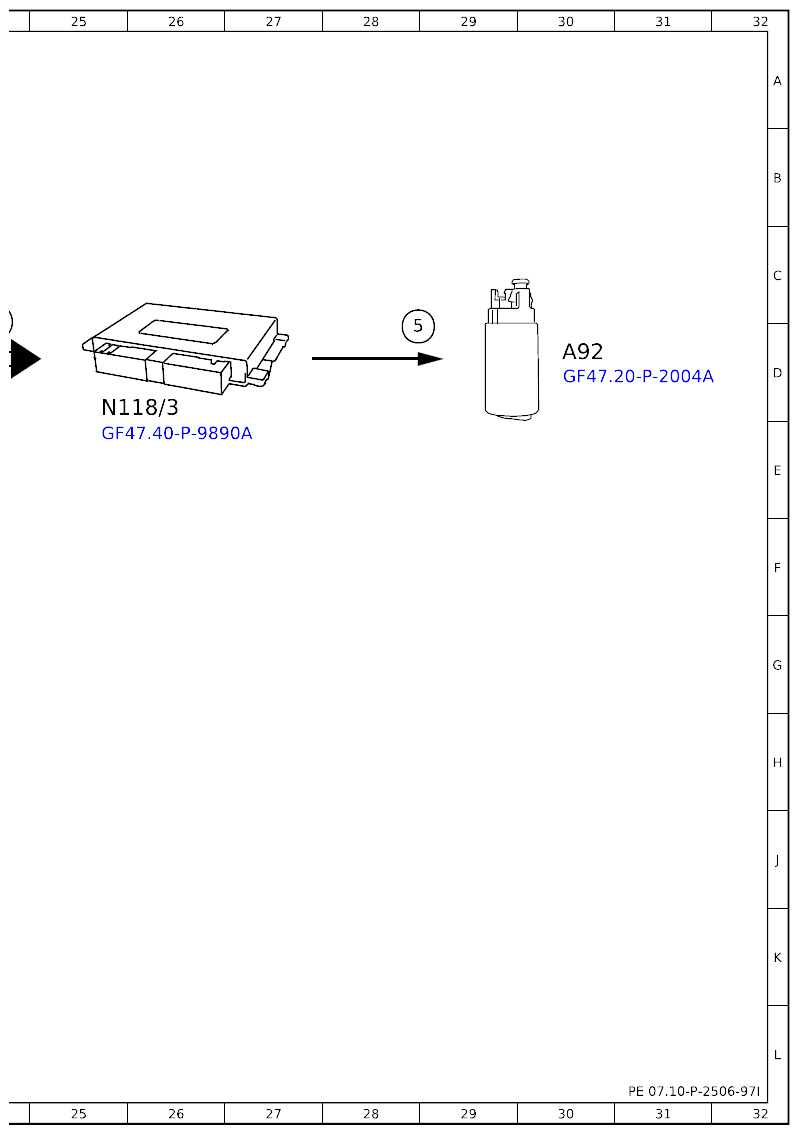

| N118/3 | Fuel pump control unit | 25D |
| N127 | Drivetrain control unit | 7G |
| N127 | Drivetrain control unit | 20D |
| N3/10 | Engine management control unit | 15E |

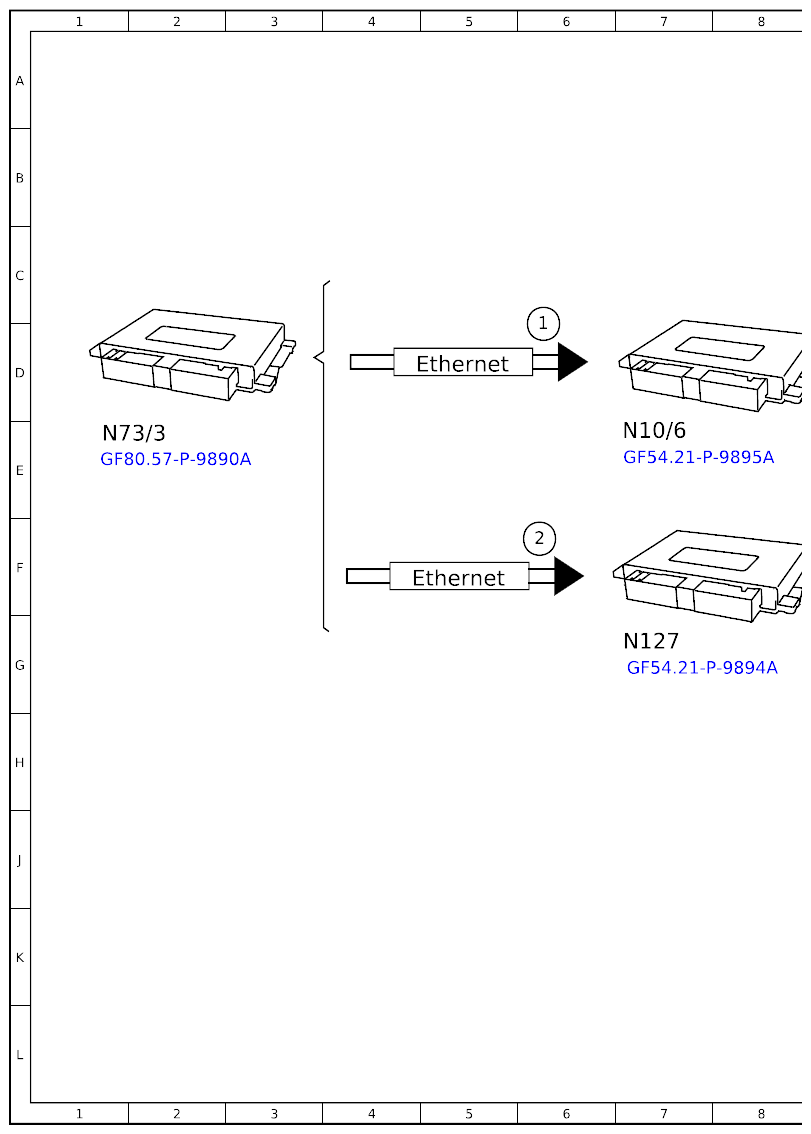

| N73/3 | Electronic ignition switch control unit | 1E |
| T1/1 | Ignition coil | 21F |
| T1/10 | Ignition coil | 21F |
| T1/11 | Ignition coil | 21G |
| T1/12 | Ignition coil | 21G |
| T1/2 | Ignition coil | 21F |
| T1/3 | Ignition coil | 21F |
| T1/4 | Ignition coil | 21F |
| T1/5 | Ignition coil | 21G |
| T1/6 | Ignition coil | 21G |
| T1/7 | Ignition coil | 21F |
| T1/8 | Ignition coil | 21F |
| T1/9 | Ignition coil | 21F |
| Y62/1 | Injector | 21H |
| Y62/10 | Injector | 22J |
| Y62/11 | Injector | 22J |
| Y62/12 | Injector | 22K |
| Y62/2 | Injector | 21J |
| Y62/3 | Injector | 21J |
| Y62/4 | Injector | 21J |
| Y62/5 | Injector | 21J |
| Y62/6 | Injector | 21K |
| Y62/7 | Injector | 22H |
| Y62/8 | Injector | 22J |
| Y62/9 | Injector | 22J |
