Function Schematic For Ignition Off - PE07.10-P-2506-97H
Engine 176 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, request OFF | 5B |
| 1 | Circuit 15, request OFF | 9C |
| 2 | Circuit 15, status OFF | 5E |
| 2 | Circuit 15, status OFF | 13E |
| 2 | Circuit 15, status OFF | 13C |

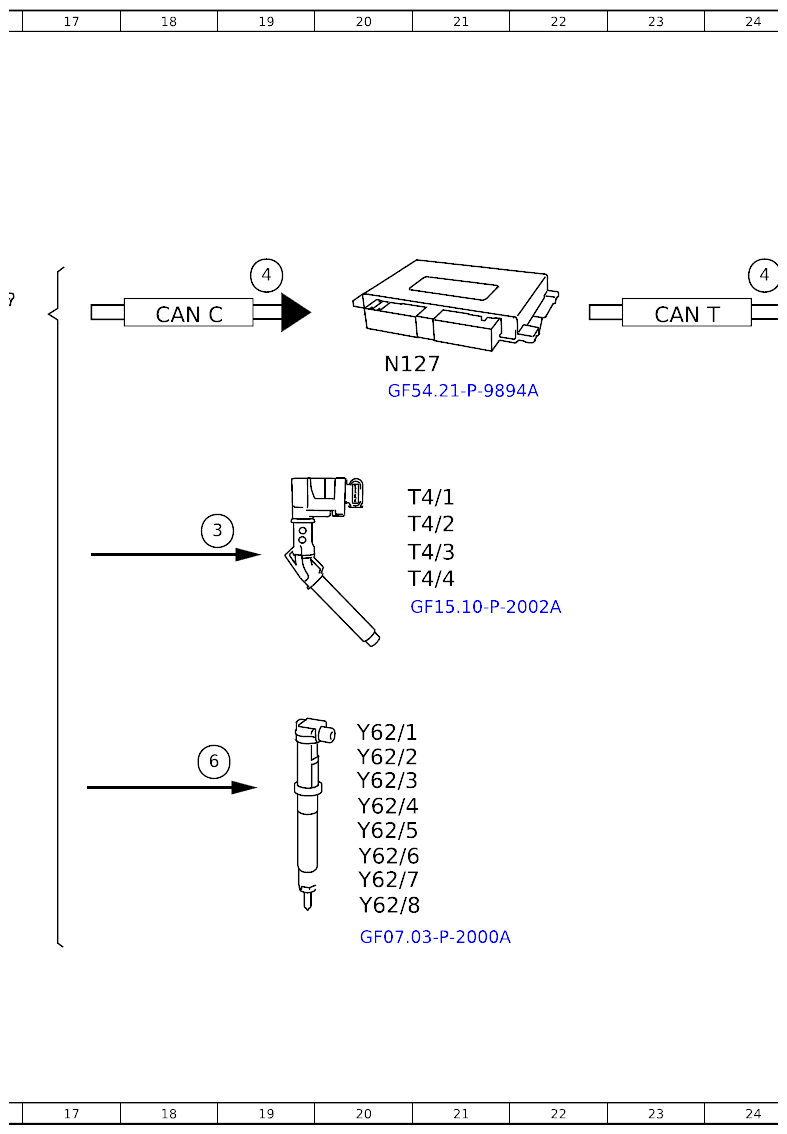

| 3 | Ignition coils, actuation | 18F |
| 4 | Fuel pump, request OFF | 19C |
| 4 | Fuel pump, request OFF | 24C |

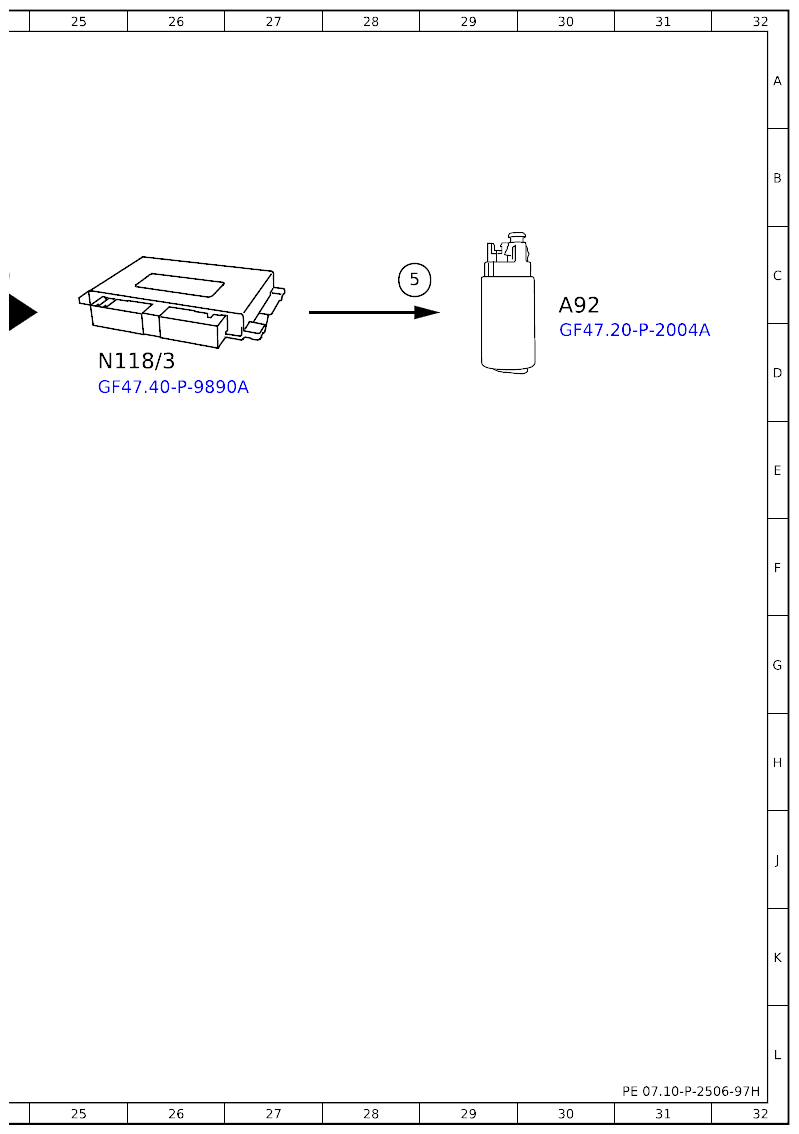

| 5 | Fuel pump, actuation | 28C |
| 6 | Fuel injectors, actuation | 18H |
| A92 | Fuel feed module | 30C |
| CAN C | CAN for engine | 11E |
| CAN C | CAN for engine | 18C |
| CAN T | CAN for drivetrain | 23C |

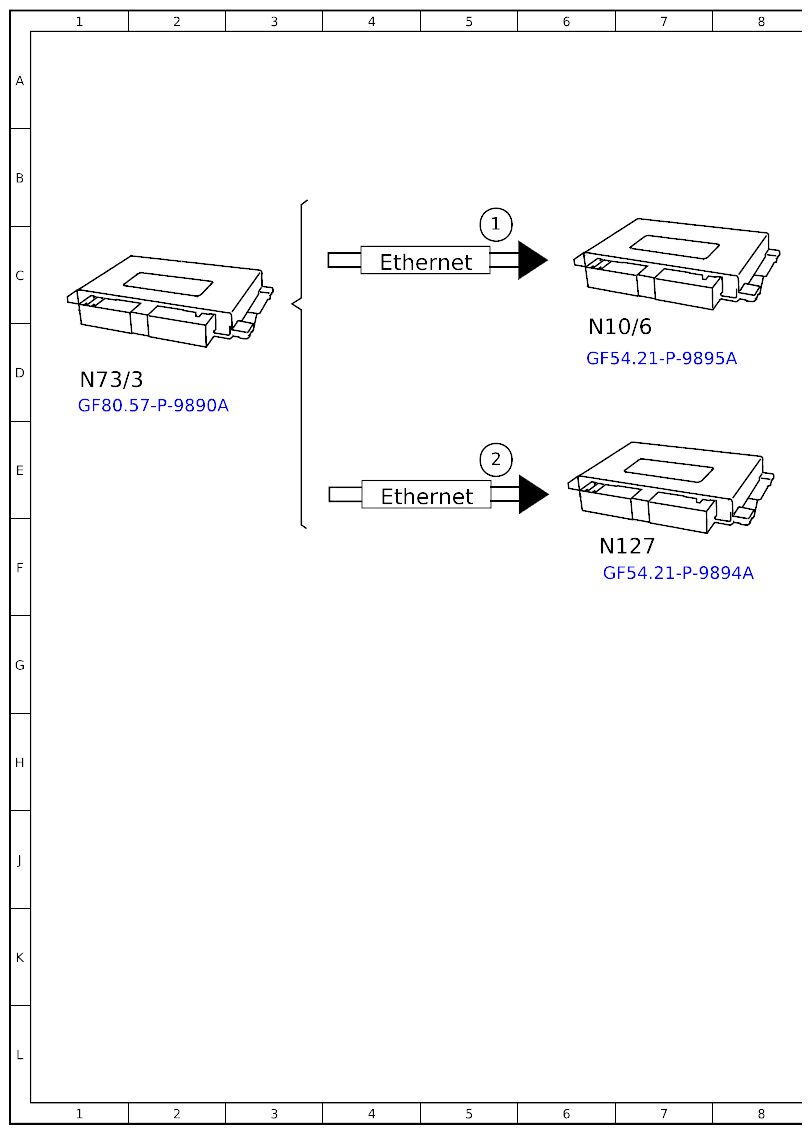

| Ethernet | Ethernet | 4C |
| Ethernet | Ethernet | 4E |

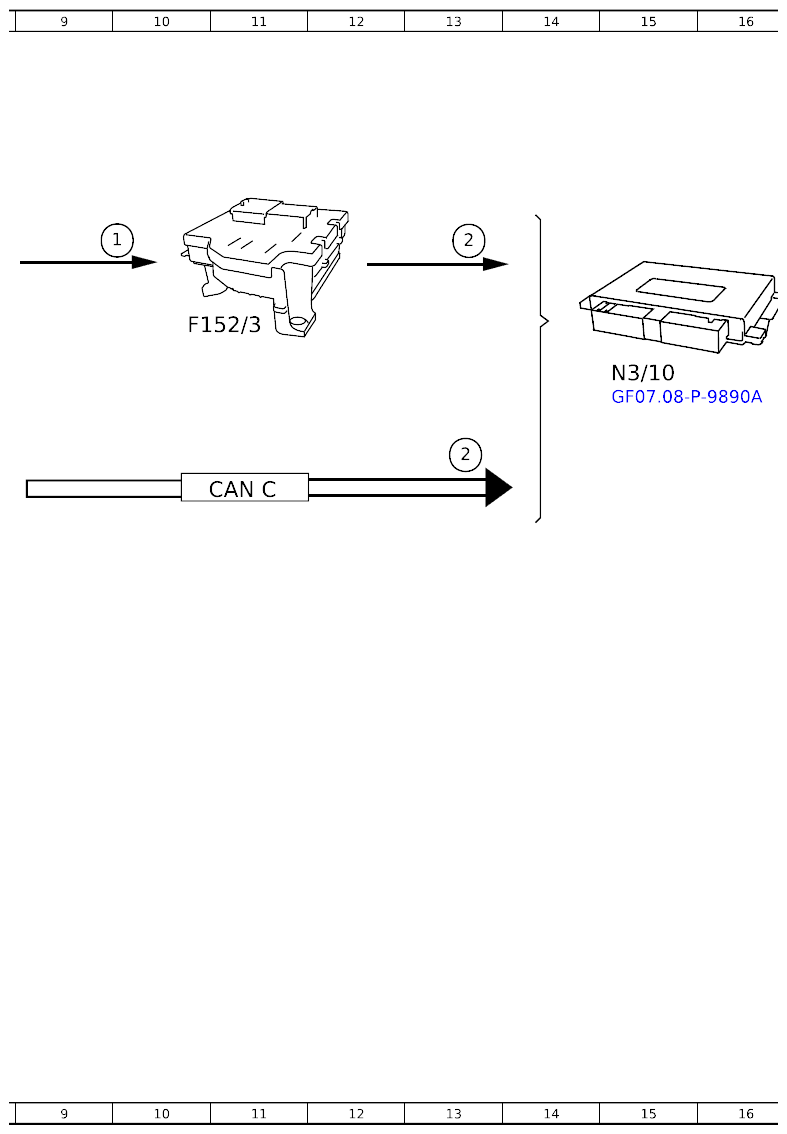

| F152/3 | Fuse and relay module | 10D |
| N10/6 | Front signal acquisition and actuation module control unit | 6D |
| N118/3 | Fuel pump control unit | 25D |
| N127 | Drivetrain control unit | 7F |
| N127 | Drivetrain control unit | 20D |
| N3/10 | Engine management control unit | 15D |
| N73/3 | Electronic ignition switch control unit | 1D |
| T4/1 | Ignition coil | 20E |
| T4/2 | Ignition coil | 20F |
| T4/3 | Ignition coil | 20F |
| T4/4 | Ignition coil | 20F |
| Y62/1 | Injector | 20H |
| Y62/2 | Injector | 20H |
| Y62/3 | Injector | 20H |
| Y62/4 | Injector | 20J |
| Y62/5 | Injector | 20J |
| Y62/6 | Injector | 20J |
| Y62/7 | Injector | 20J |
| Y62/8 | Injector | 20K |
