Function Schematic For Ignition Off - PE07.10-P-2506-97G
Engine 254 in model 206, 214, 236, 254
Engine 256 in model 214, 223, 236
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, request OFF | 6C |
| 1 | Circuit 15, request OFF | 10D |
| 2 | Circuit 15, status OFF | 6F |
| 2 | Circuit 15, status OFF | 13D |
| 2 | Circuit 15, status OFF | 13F |

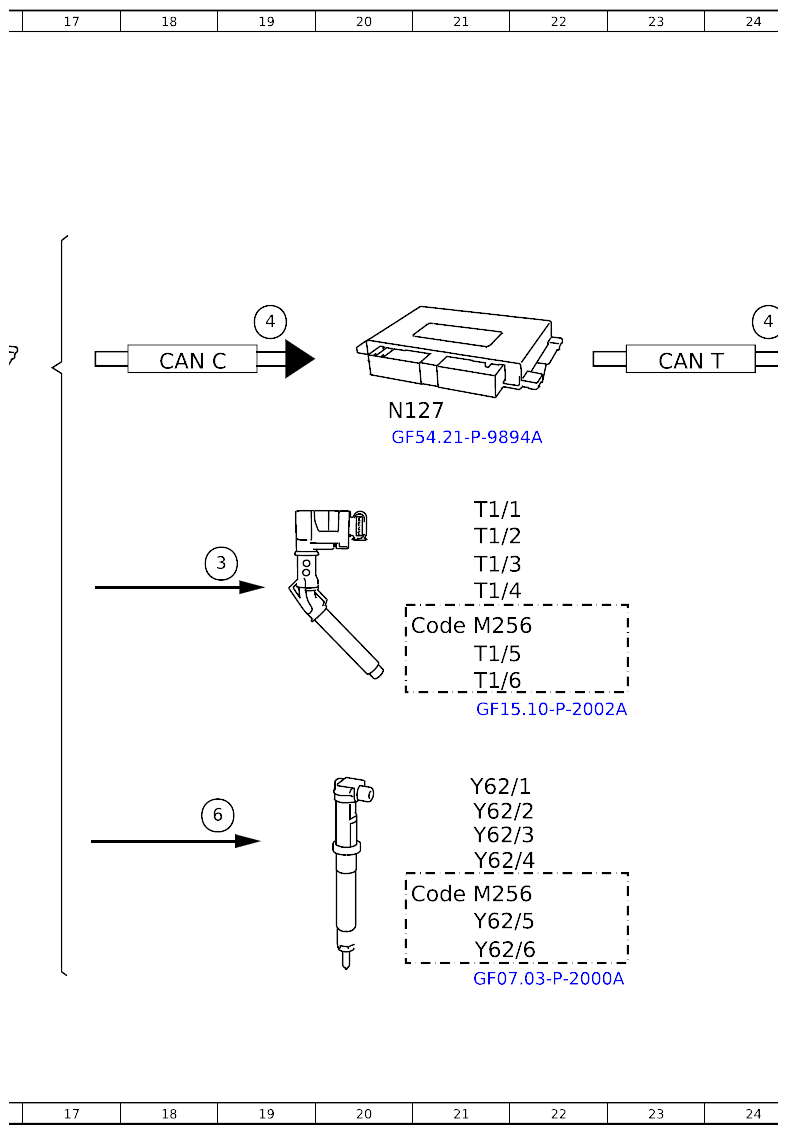

| 3 | Ignition coils, actuation | 19F |
| 4 | Fuel pump, request OFF | 19C |
| 4 | Fuel pump, request OFF | 19C |

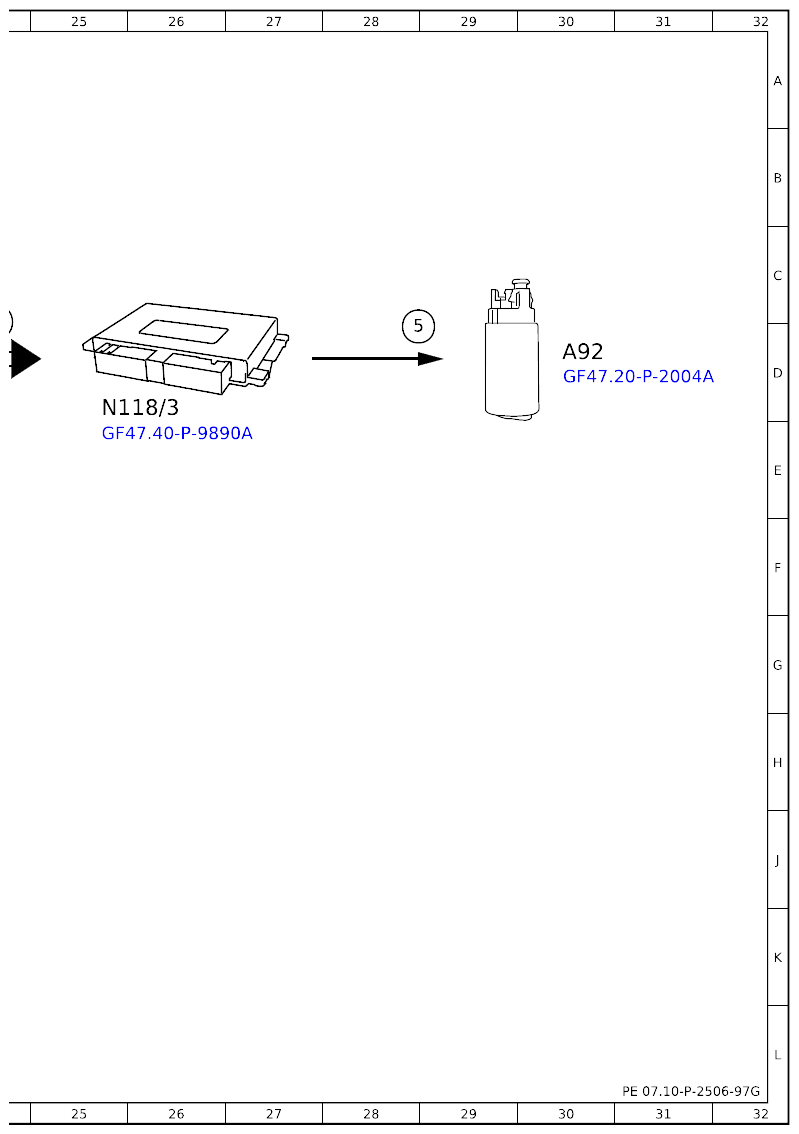

| 5 | Fuel pump, actuation | 28C |
| 6 | Fuel injectors, actuation | 18J |
| A92 | Fuel feed module | 30D |
| CAN C | CAN for engine | 18D |
| CAN C1 | CAN 1 for drive | 11F |
| CANT | CAN for drivetrain | 23D |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 20J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 20G |

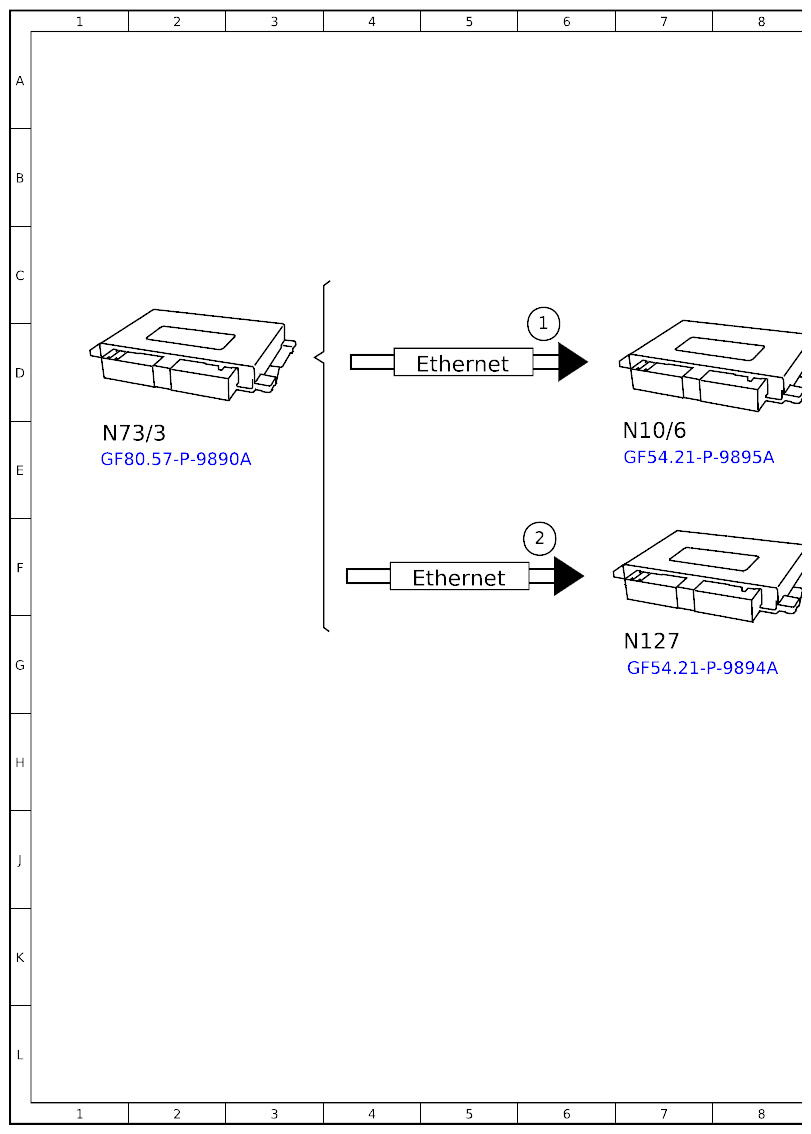

| Ethernet | Ethernet | 5D |
| Ethernet | Ethernet | 5F |

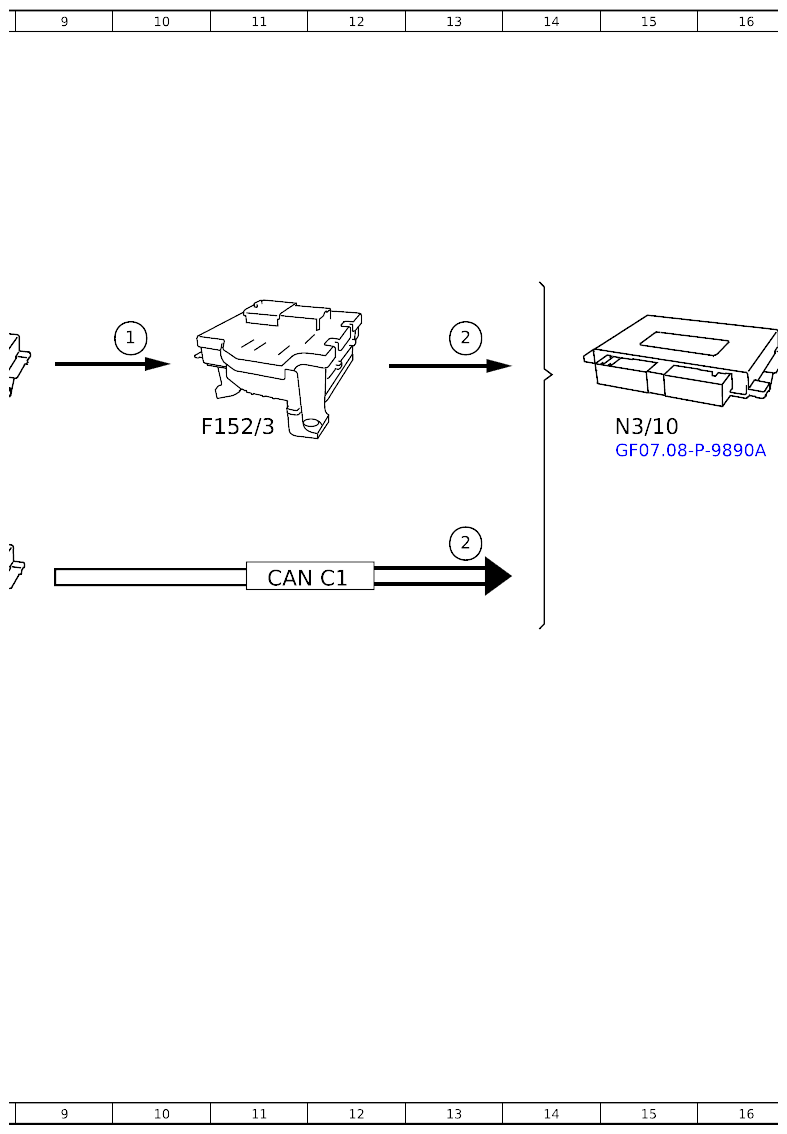

| F152/3 | Fuse and relay module | 11E |
| N10/6 | Front signal acquisition and actuation module control unit | 7E |
| N118/3 | Fuel pump control unit | 25D |
| N127 | Drivetrain control unit | 7G |
| N127 | Drivetrain control unit | 20D |
| N3/10 | Engine management control unit | 15E |
| N73/3 | Electronic ignition switch control unit | 1E |
| T1/1 | Ignition coil | 21E |
| T1/2 | Ignition coil | 21F |
| T1/3 | Ignition coil | 21F |
| T1/4 | Ignition coil | 21F |
| T1/5 | Ignition coil | 21G |
| T1/6 | Ignition coil | 21G |
| Y62/1 | Injector | 21H |
| Y62/2 | Injector | 21J |
| Y62/3 | Injector | 21J |
| Y62/4 | Injector | 21J |
| Y62/5 | Injector | 21K |
| Y62/6 | Injector | 21K |
