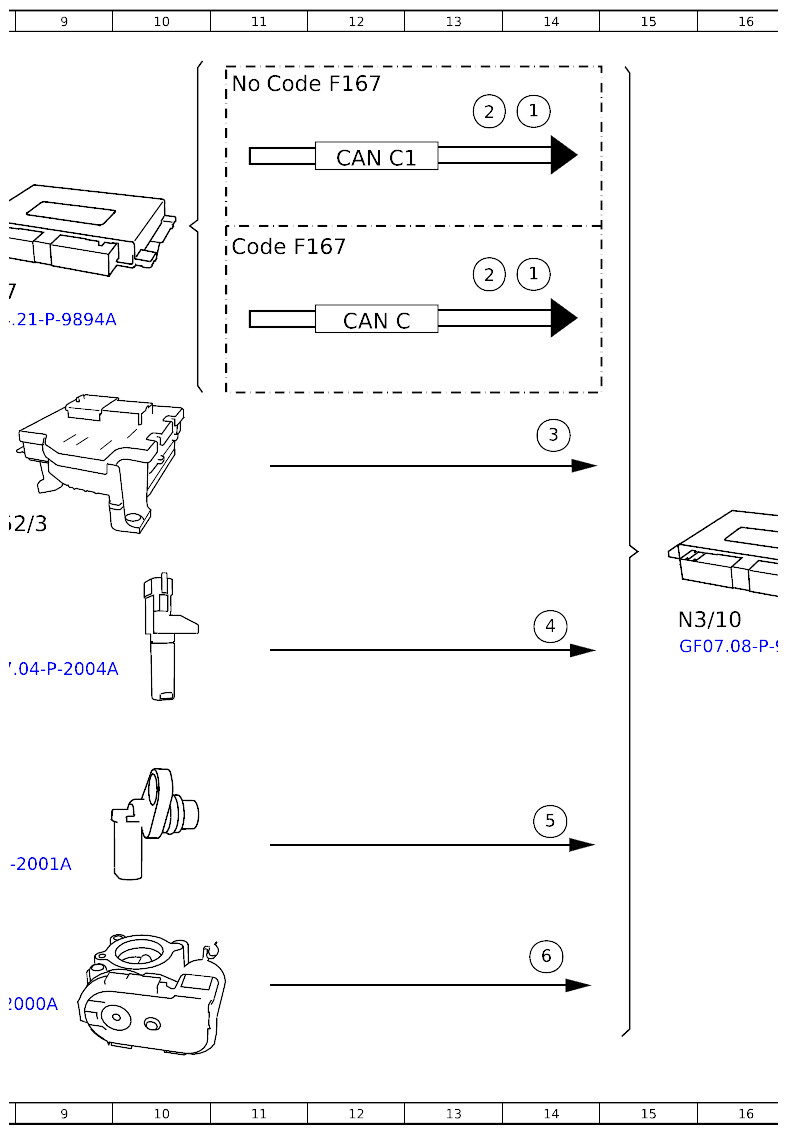

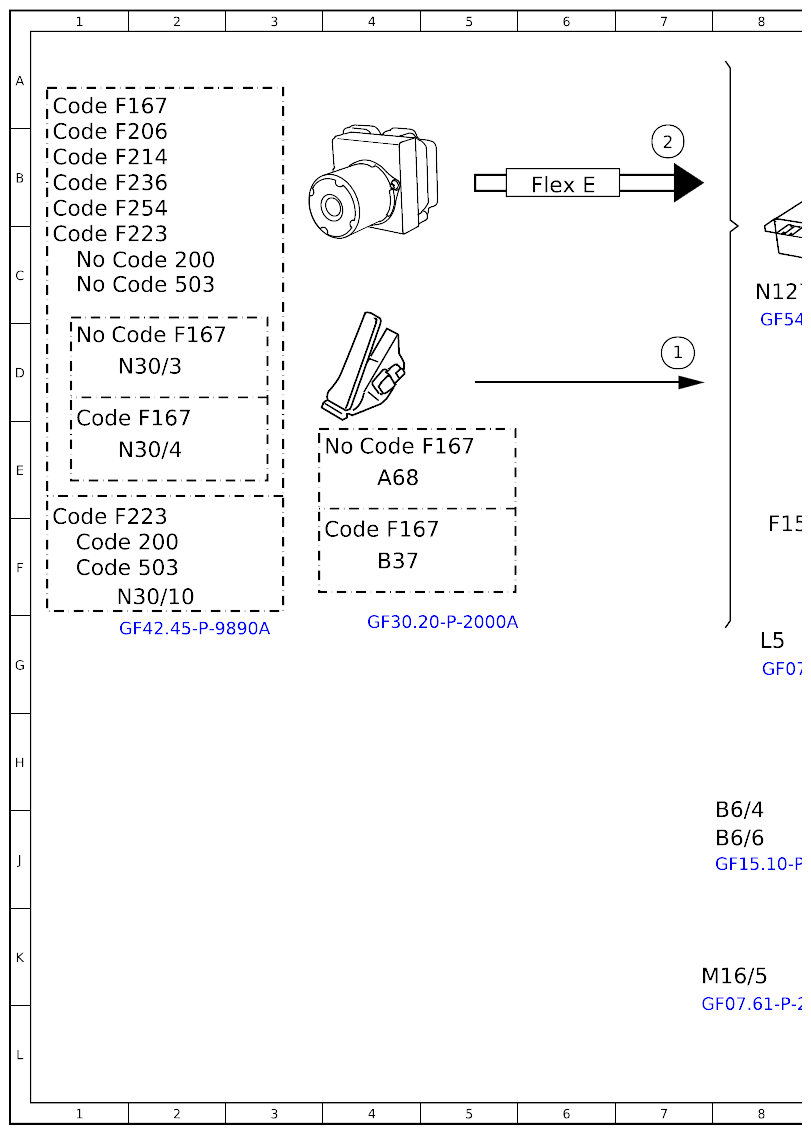

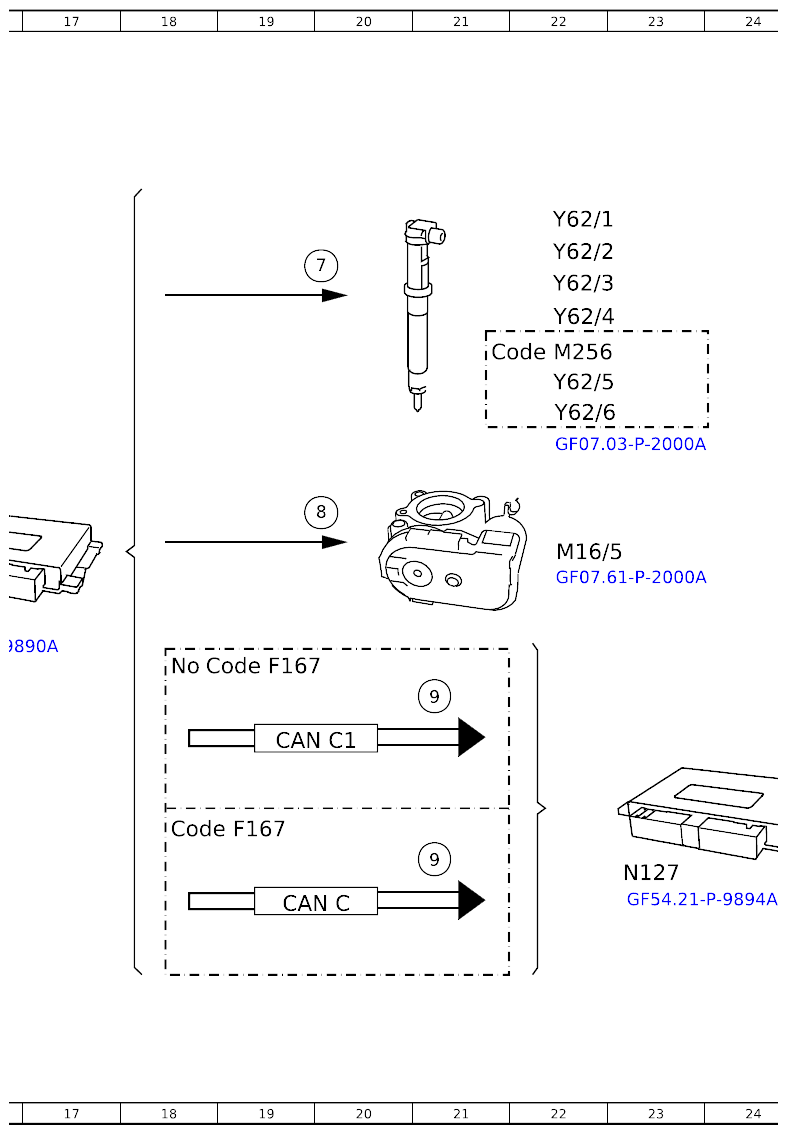

Function Schematic For Engine Limp-Home Mode - PE07.10-P-2510-97H
Engine 254 in model 206, 254
Engine 256 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Accelerator pedal sensor, signal | 7D |
| 1 | Accelerator pedal sensor, signal | 14C |
| 1 | Accelerator pedal sensor, signal | 14A |
| 2 | Service brake, status | 7B |
| 2 | Service brake, status | 13C |
| 2 | Service brake, status | 13A |
| 3 | Circuit 87, status | 14E |
| 4 | Engine speed, signal | 14G |
| 5 | Camshaft Hall sensor, signal | 14J |
| 6 | Throttle valve position, signal | 14K |
| 7 | Fuel injectors, actuation | 20C |
| 8 | Throttle valve actuator motor, actuation | 20E |
| 9 | Engine running, signal | 21G |
| 9 | Engine running, signal | 21J |
| A68 | Accelerator pedal module | 4E |
| B37 | Accelerator pedal sensor | 4F |
| B6/4 | Camshaft Hall sensor | 8J |
| B6/6 | Camshaft Hall sensor | 8J |
| CAN C | CAN for engine | 12D |
| CAN C | CAN for engine | 19K |
| CAN C1 | CAN 1 for drive | 12B |
| CAN C1 | CAN 1 for drive | 19H |
| Code 200 | Conditionally automated driving | 1F |
| Code 200 | Conditionally automated driving | 1C |
| Code 503 | Pre-installation for Remote Parking Pilot | 1C |
| Code 503 | Pre-installation for Remote Parking Pilot | 1F |
| Code F167 | Model series 167 | 4F |
| Code F167 | Model series 167 | 4E |
| Code F167 | Model series 167 | 11C |
| Code F167 | Model series 167 | 11A |
| Code F167 | Model series 167 | 1A |
| Code F167 | Model series 167 | 1E |
| Code F167 | Model series 167 | 1D |
| Code F167 | Model series 167 | 18J |
| Code F167 | Model series 167 | 18G |
| Code F206 | Model series 206 | 1B |
| Code F214 | Model series 214 | 1B |
| Code F223 | Model series 223 | 1F |
| Code F223 | Model series 223 | 1C |
| Code F236 | - | 1B |
| Code F254 | Model series 254 | 1B |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 21D |
| F152/3 | Engine compartment fuse and relay module | 8F |
| Flex E | Chassis FlexRay | 6B |
| L5 | Crankshaft Hall sensor | 8G |
| M16/5 | Throttle valve actuator | 7K |
| M16/5 | Throttle valve actuator | 22F |
| N127 | Drivetrain control unit | 8C |
| N127 | Drivetrain control unit | 23J |
| N3/10 | Engine management control unit | 15G |
| N30/10 | Electronic Stability Program control unit | 2F |
| N30/3 | Electronic Stability Program control unit | 2D |
| N30/4 | Electronic Stability Program (ESP®) control unit | 2E |
| Y62/1 | Cylinder 1 fuel injection valve | 22C |
| Y62/2 | Cylinder 2 injection valve | 22C |
| Y62/3 | Cylinder 3 injection valve | 22C |
| Y62/4 | Cylinder 4 injection valve | 22D |
| Y62/5 | Cylinder 5 injection valve | 22D |
| Y62/6 | Cylinder 6 injection valve | 22D |
