Function Schematic For Purging - PE47.30-P-2500-97F
Engine 176, 256, 279 in model 223
| Code: | Designation: | Position: |
|---|---|---|

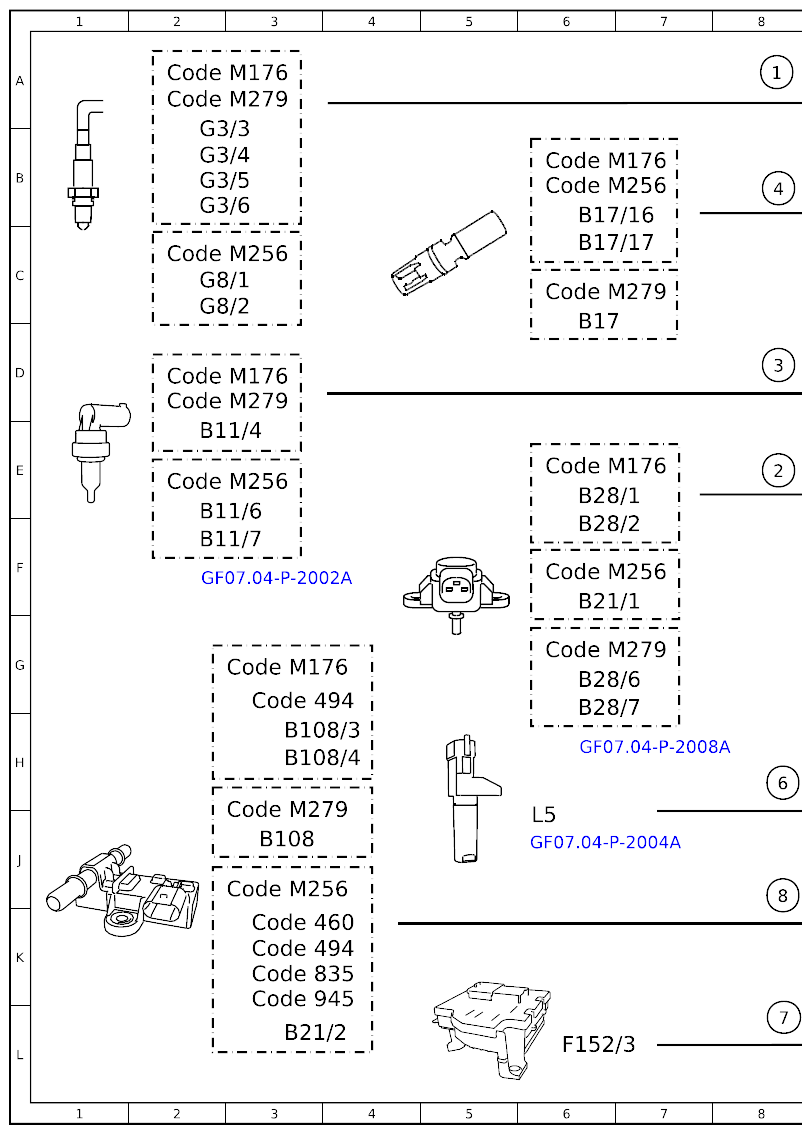

| 1 | Oxygen sensor, sensor element, signal | 8A |
| 2 | Pressure sensor, signal | 8E |
| 3 | - | 8D |
| 4 | Charge air temperature sensor, signal | 8B |

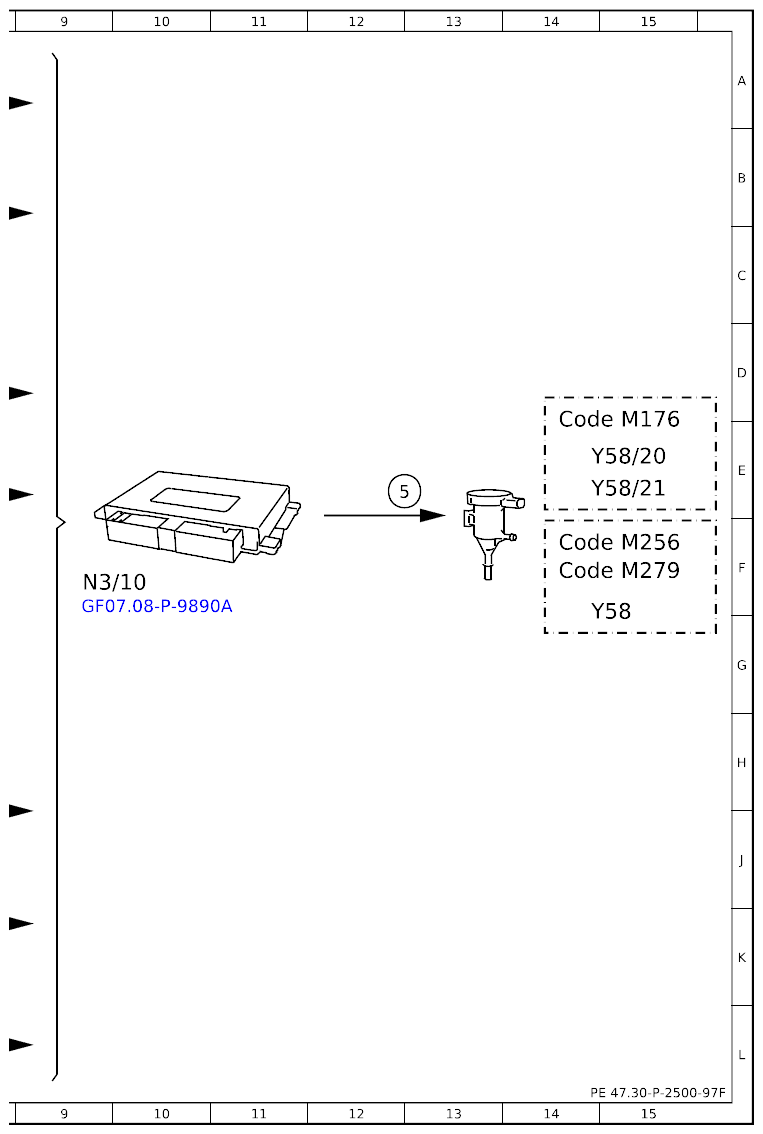

| 5 | Purging switchover valve, actuation | 12E |
| 6 | Engine speed, signal | 8H |
| 7 | Circuit 87, status | 8L |
| 8 | Purging pressure sensor, signal | 8J |
| B108 | Purging pressure sensor | 3J |
| B108/3 | Purging pressure sensor | 3H |
| B108/4 | Purging pressure sensor | 3H |
| B11/4 | Coolant temperature sensor | 2E |
| B11/6 | Coolant temperature sensor | 2F |
| B11/7 | Coolant temperature sensor | 2F |
| B17 | Intake air temperature sensor | 6D |
| B17/16 | Intake air temperature sensor | 6B |
| B17/17 | Intake air temperature sensor | 6C |
| B21/1 | Intake air pressure sensor | 6F |
| B21/2 | Purging pressure sensor | 3L |
| B28/1 | Intake air pressure sensor | 6E |
| B28/2 | Intake air pressure sensor | 6F |
| B28/6 | Charge air pressure sensor | 6G |
| B28/7 | Charge air pressure sensor | 6H |
| Code 460 | Canada version | 3K |
| Code 494 | USA version | 3G |
| Code 494 | USA version | 3K |
| Code 835 | South Korea version | 3K |
| Code 945 | China Stage 6B exhaust gas cleaning | 3L |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 14E |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 6B |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 2A |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 2D |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 6E |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 3G |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 14F |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 2C |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 6B |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 2E |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 6F |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 3J |
| Code M279 | V12 SPARK-IGNITION ENGINE M279 - AM G | 14F |
| Code M279 | V12 SPARK-IGNITION ENGINE M279 - AM G | 6C |
| Code M279 | V12 SPARK-IGNITION ENGINE M279 - AM G | 2A |
| Code M279 | V12 SPARK-IGNITION ENGINE M279 - AM G | 2D |
| Code M279 | V12 SPARK-IGNITION ENGINE M279 - AM G | 6G |
| Code M279 | V12 SPARK-IGNITION ENGINE M279 - AM G | 3J |
| F152/3 | Fuse and relay module | 6L |
| G3/3 | Oxygen sensor | 2B |
| G3/4 | Oxygen sensor | 2B |
| G3/5 | Oxygen sensor | 2B |
| G3/6 | Oxygen sensor | 2B |
| G8/1 | Oxygen sensor | 2C |
| G8/2 | Oxygen sensor | 2C |
| L5 | Crankshaft Hall sensor | 6J |
| N3/10 | Engine management control unit | 9F |
| Y58 | Purge valve | 14G |
| Y58/20 | Purge valve | 14E |
| Y58/21 | Purge valve | 14E |
