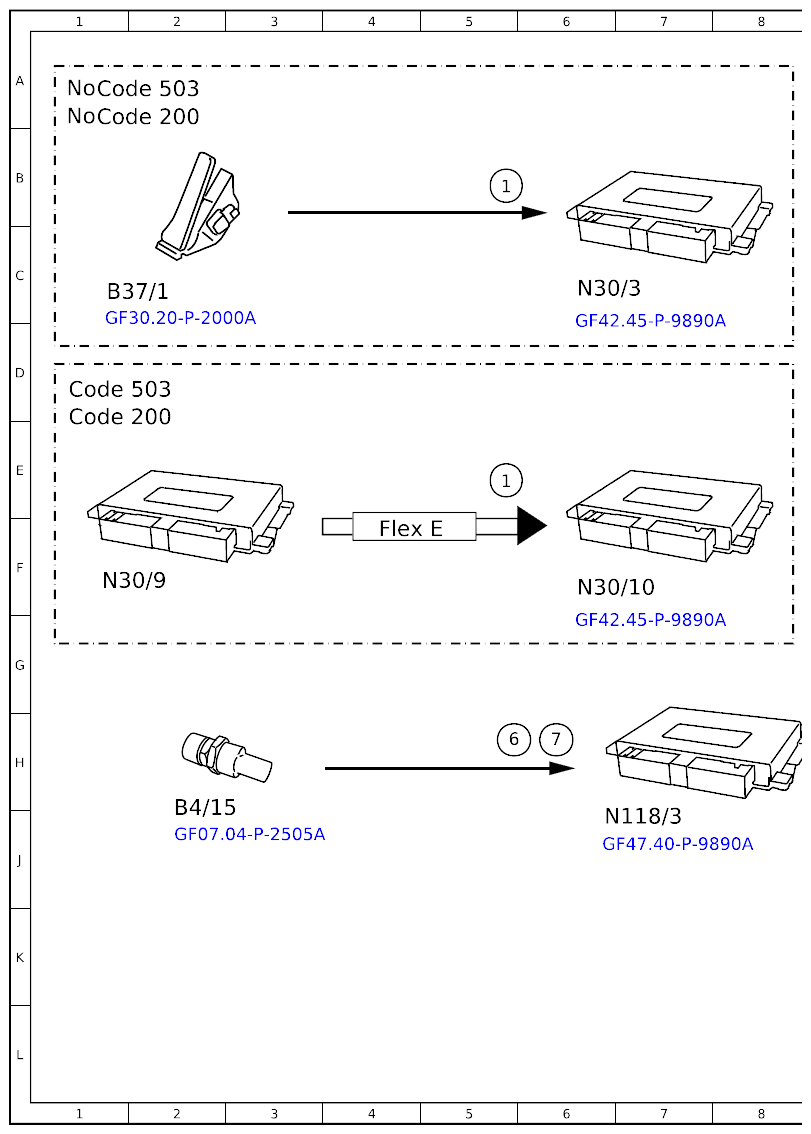

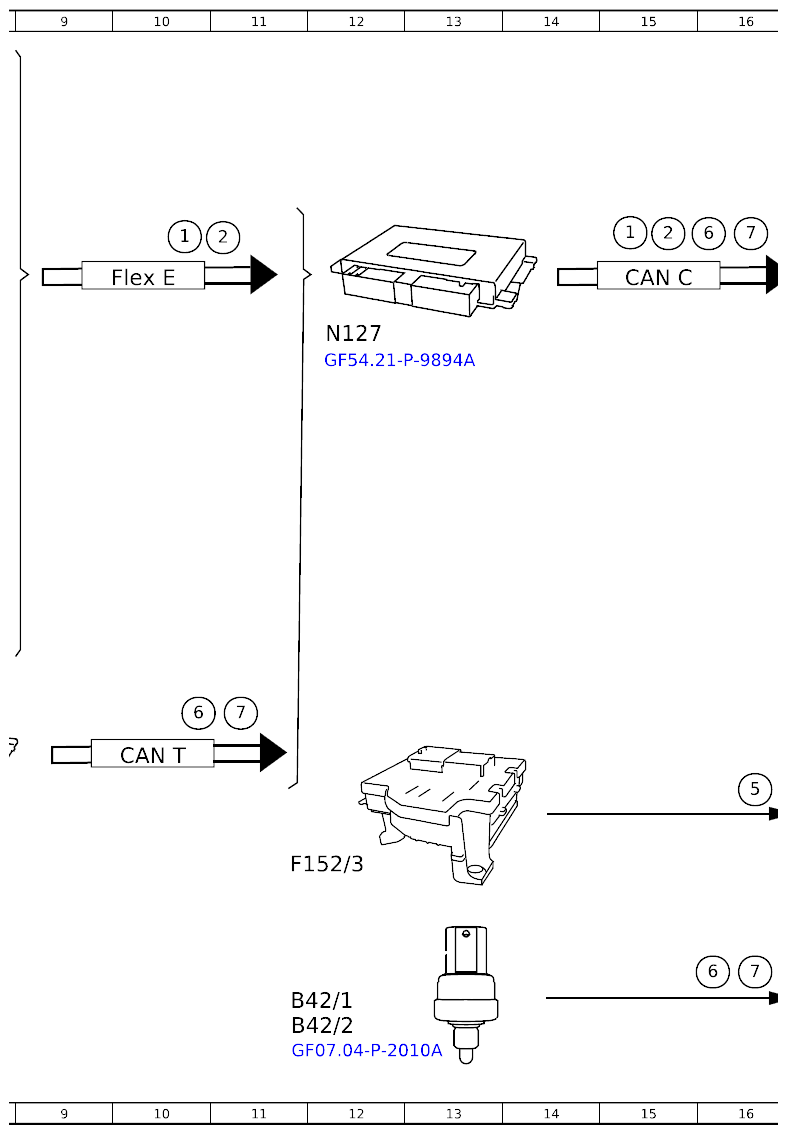

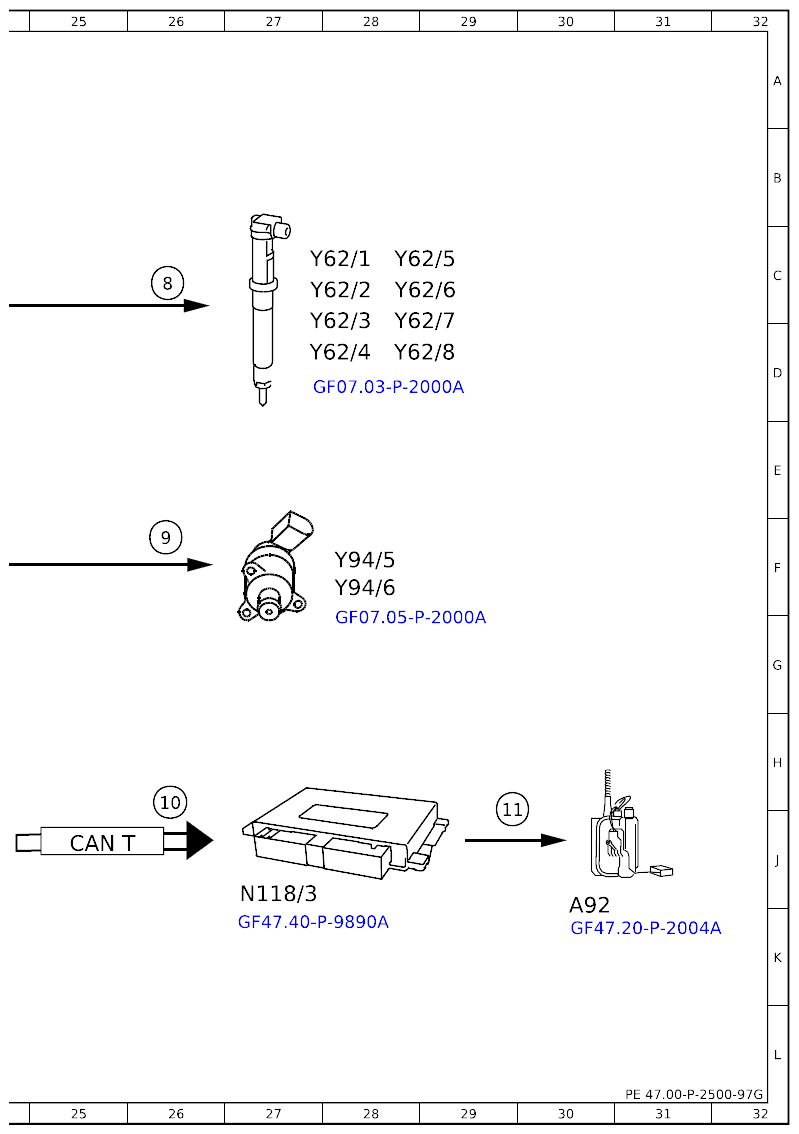

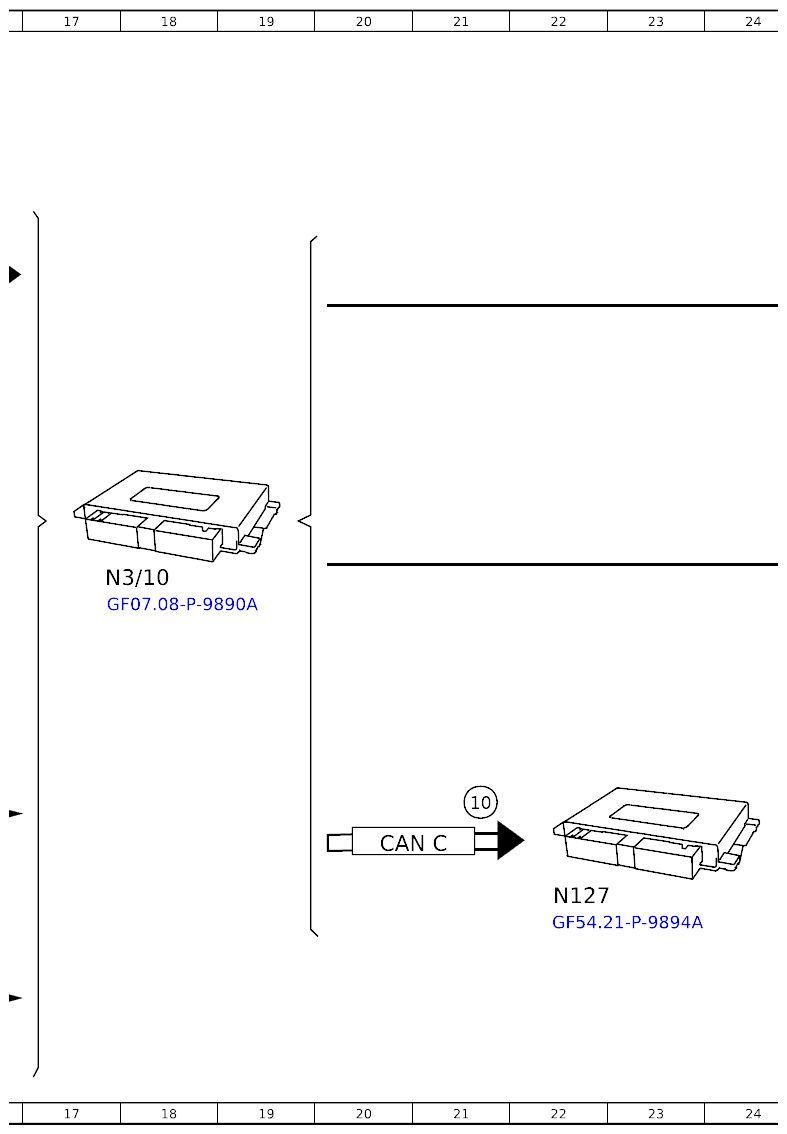

Function Schematic For Fuel Supply System - PE47.00-P-2500-97G
Engine 176 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Pedal angle sensor, signal | 10C |
| 1 | Pedal angle sensor, signal | 15C |
| 1 | Pedal angle sensor, signal | 5B |
| 1 | Pedal angle sensor, signal | 5E |
| 10 | Fuel pump, request ON | 21H |
| 10 | Fuel pump, request ON | 26H |
| 11 | Fuel pump, actuation | 29J |
| 2 | Wheel speed, signal | 11C |
| 2 | Wheel speed, signal | 15C |
| 5 | Circuit 87, status | 16H |
| 6 | Fuel temperature, signal | 16C |
| 6 | Fuel temperature, signal | 5H |
| 6 | Fuel temperature, signal | 10H |
| 6 | Fuel temperature, signal | 16K |
| 7 | Fuel pressure, signal | 16C |
| 7 | Fuel pressure, signal | 6H |
| 7 | Fuel pressure, signal | 11H |
| 7 | Fuel pressure, signal | 16K |
| 8 | Fuel injectors, actuation | 26C |
| 9 | Quantity control valve, actuation | 26F |
| A92 | Fuel feed module | 30K |
| B37/1 | Pedal angle sensor | 1C |
| B4/15 | Fuel pressure/temperature sensor | 2J |
| B42/1 | Fuel pressure/temperature sensor | 11L |
| B42/2 | Fuel pressure/temperature sensor | 11L |
| CAN C | CAN for engine | 15C |
| CAN C | CAN for engine | 20J |
| CANT | CAN for drivetrain | 10H |
| CANT | CAN for drivetrain | 25J |
| Code 200 | Conditionally automated driving | 1A |
| Code 200 | Conditionally automated driving | 1E |
| Code 503 | Remote-controlled parking | 1A |
| Code 503 | Remote-controlled parking | 1D |
| F152/3 | Fuse and relay module | 12J |
| Flex E | Chassis FlexRay | 10C |
| Flex E | Chassis FlexRay | 4F |
| N118/3 | Fuel pump control unit | 6J |
| N118/3 | Fuel pump control unit | 27J |
| N127 | Drivetrain control unit | 12D |
| N127 | Drivetrain control unit | 22J |
| N3/10 | Engine management control unit | 18F |
| N30/10 | Electronic Stability Program control unit | 6F |
| N30/3 | Electronic Stability Program control unit | 6C |
| N30/9 | Brake unit control unit | 1F |
| Y62/1 | Injector | 27C |
| Y62/2 | Injector | 27C |
| Y62/3 | Injector | 27D |
| Y62/4 | Injector | 27D |
| Y62/5 | Injector | 28C |
| Y62/6 | Injector | 28C |
| Y62/7 | Injector | 28D |
| Y62/8 | Injector | 28D |
| Y94/5 | Quantity control valve | 28F |
| Y94/6 | Quantity control valve | 28F |
