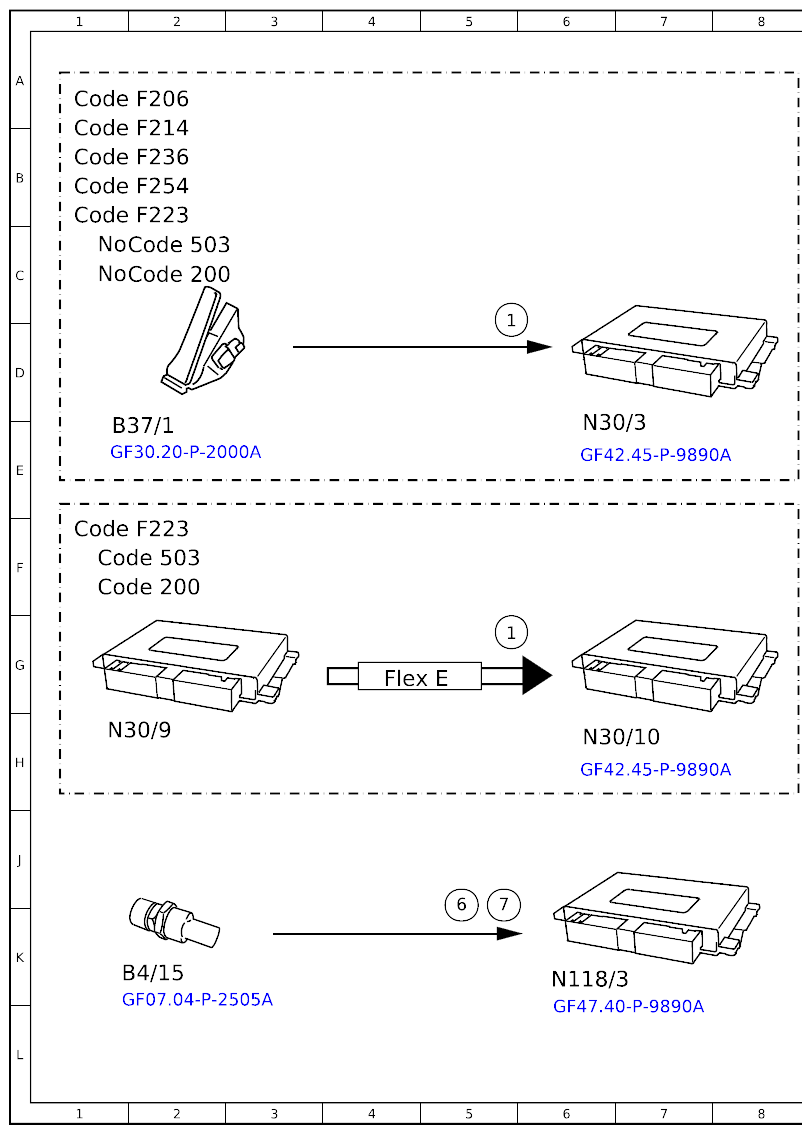

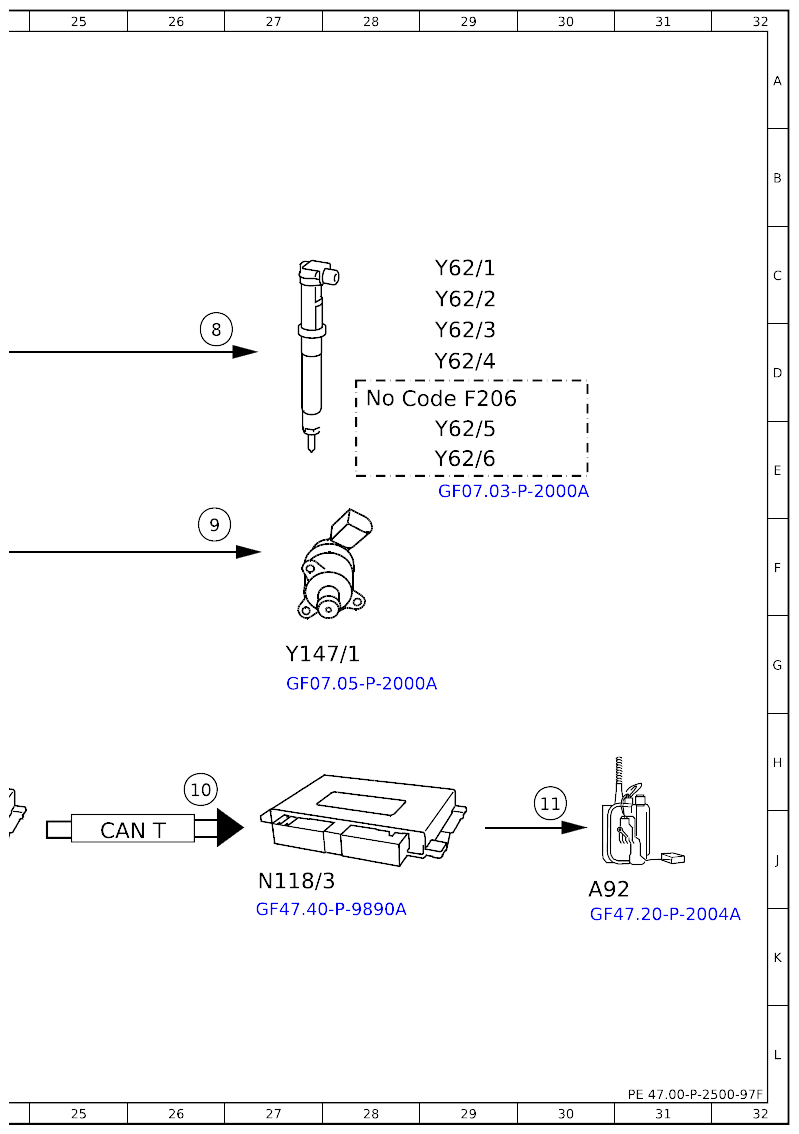

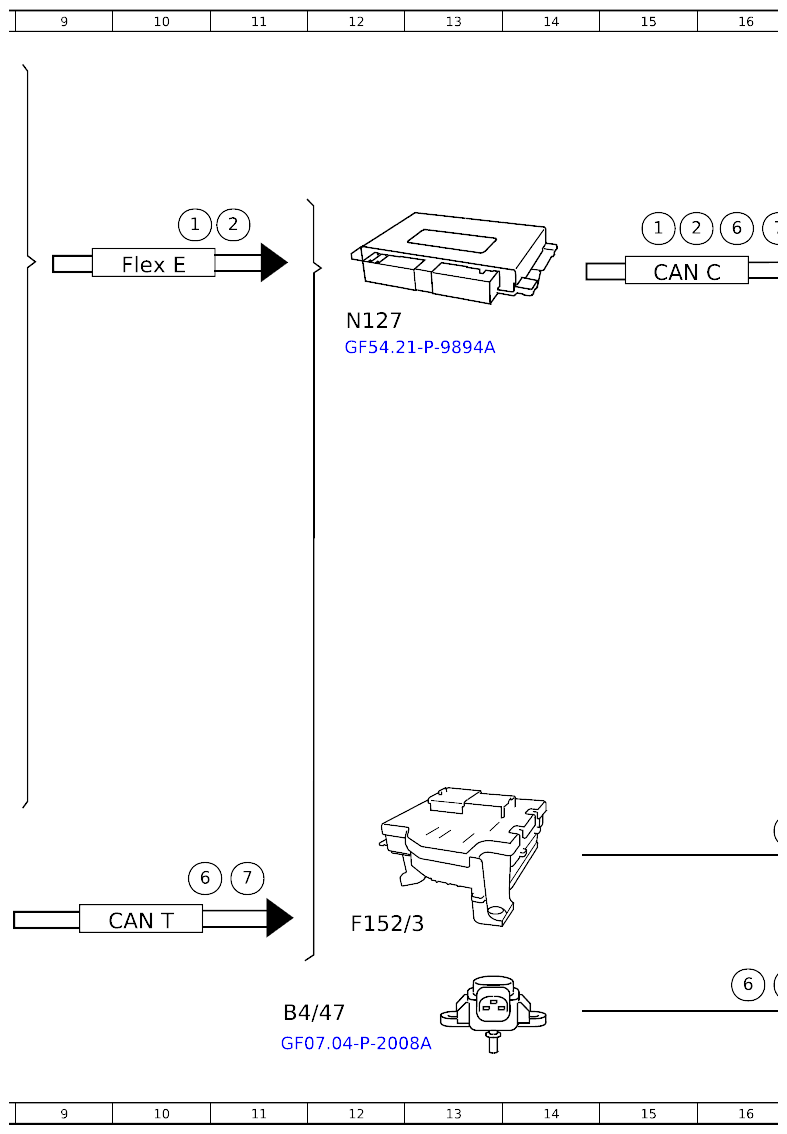

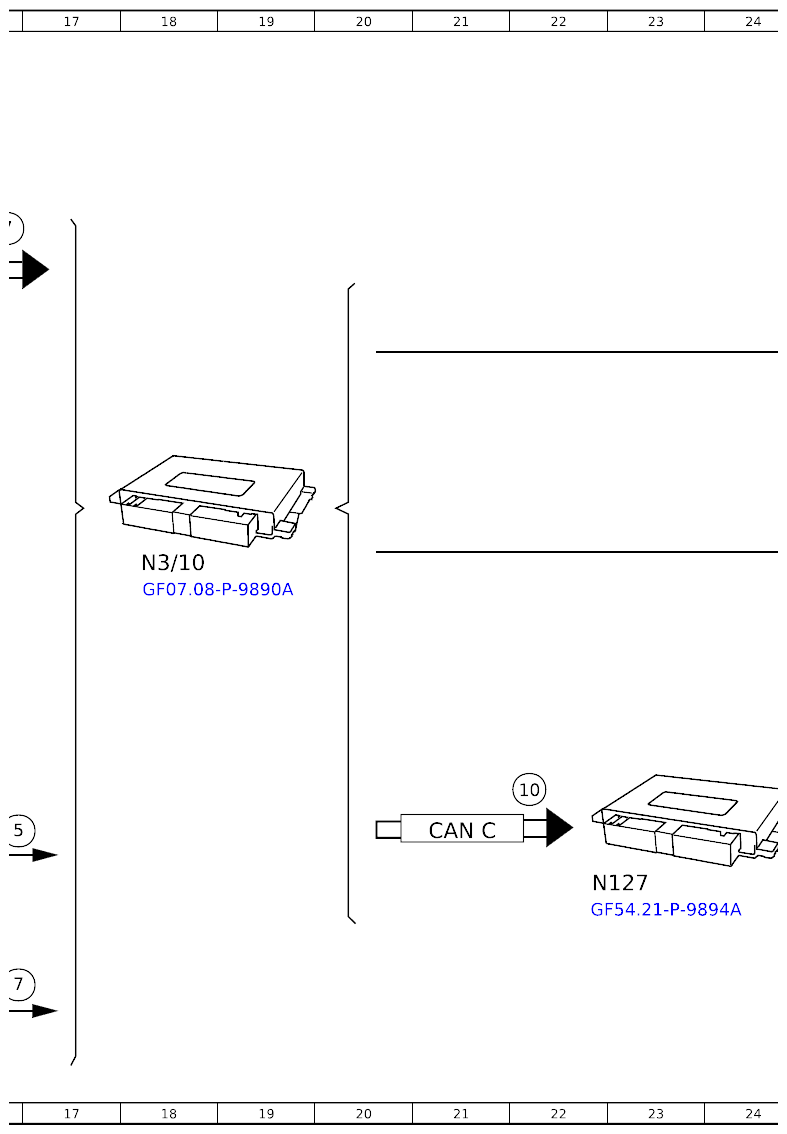

Function Schematic For Fuel Supply System - PE47.00-P-2500-97F
Engine 254 in model 206, 214, 236, 254
Engine 256 in model 214, 223, 236
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Pedal angle sensor, signal | 10C |
| 1 | Pedal angle sensor, signal | 15C |
| 1 | Pedal angle sensor, signal | 5D |
| 1 | Pedal angle sensor, signal | 5G |
| 10 | Fuel pump, request ON | 22H |
| 10 | Fuel pump, request ON | 26H |
| 11 | Fuel pump, actuation | 30H |
| 2 | Wheel speed, signal | 11C |
| 2 | Wheel speed, signal | 15C |
| 5 | Circuit 87, status | 16J |
| 6 | Fuel temperature, signal | 16C |
| 6 | Fuel temperature, signal | 5K |
| 6 | Fuel temperature, signal | 10J |
| 6 | Fuel temperature, signal | 16K |
| 7 | Fuel pressure, signal | 16C |
| 7 | Fuel pressure, signal | 5K |
| 7 | Fuel pressure, signal | 11J |
| 7 | Fuel pressure, signal | 16K |
| 8 | Fuel injectors, actuation | 26D |
| 9 | Quantity control valve, actuation | 26F |
| A92 | Fuel feed module | 30J |
| B37/1 | Pedal angle sensor | 1E |
| B4/15 | Fuel pressure/temperature sensor | 1K |
| B4/47 | Fuel pressure/temperature sensor | 11L |
| CAN C | CAN for engine | 15C |
| CAN C | CAN for engine | 21J |
| CANT | CAN for drivetrain | 10K |
| CANT | CAN for drivetrain | 25J |
| Code 200 | Conditionally automated driving | 1C |
| Code 200 | Conditionally automated driving | 1F |
| Code 503 | Pre-installation for Remote Parking Pilot | 1F |
| Code 503 | Pre-installation for Remote Parking Pilot | 1C |
| Code F206 | Model series 206 | 28D |
| Code F206 | Model series 206 | 1A |
| Code F214 | Model series 214 | 1B |
| Code F223 | Model series 223 | 1F |
| Code F223 | Model series 223 | 1B |
| Code F236 | - | 1B |
| Code F254 | Model series 254 | 1B |
| F152/3 | Engine compartment fuse and relay module | 12K |
| Flex E | Chassis FlexRay | 10C |
| Flex E | Chassis FlexRay | 4G |
| N118/3 | Fuel pump control unit | 6K |
| N118/3 | Fuel pump control unit | 27J |
| N127 | Drivetrain control unit | 12D |
| N127 | Drivetrain control unit | 22J |
| N3/10 | Engine management control unit | 18F |
| N30/10 | Electronic Stability Program control unit | 6H |
| N30/3 | Electronic Stability Program control unit | 6E |
| N30/9 | Brake unit control unit | 1H |
| Y147/1 | Quantity control valve | 27G |
| Y62/1 | Cylinder 1 fuel injection valve | 29C |
| Y62/2 | Cylinder 2 injection valve | 29C |
| Y62/3 | Cylinder 3 injection valve | 29D |
| Y62/4 | Cylinder 4 injection valve | 29D |
| Y62/5 | Cylinder 5 injection valve | 29E |
| Y62/6 | Cylinder 6 injection valve | 29E |
