Function Schematic For Fuel Supply System - PE47.00-P-2500-97E
Engine 279 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Pedal angle sensor, signal | 11E |
| 1 | Pedal angle sensor, signal | 6C |
| 1 | Pedal angle sensor, signal | 16E |
| 10 | Fuel pump, request ON | 21G |
| 10 | Fuel pump, request ON | 26G |
| 11 | Fuel pump, actuation | 29G |
| 2 | Wheel speed, signal | 10E |
| 2 | Wheel speed, signal | 15E |
| 5 | Circuit 87, status | 16G |

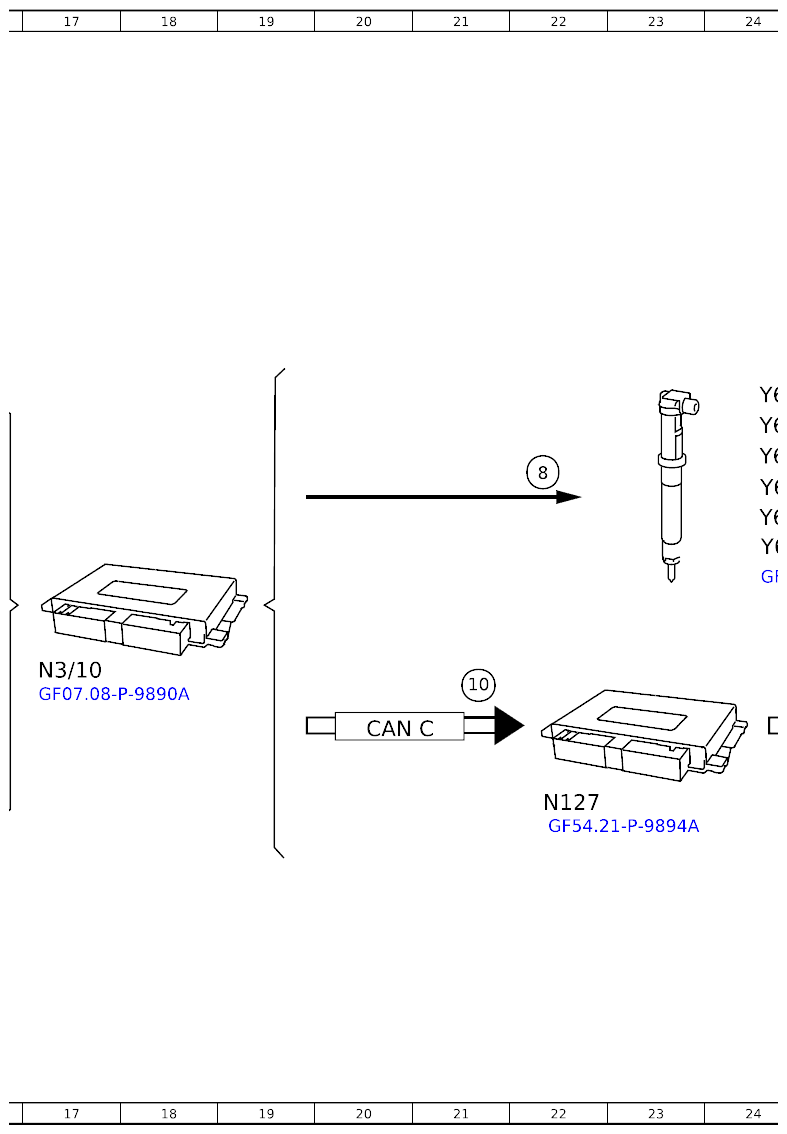

| 8 | Fuel injectors, actuation | 22E |
| A92 | Fuel feed module | 30H |

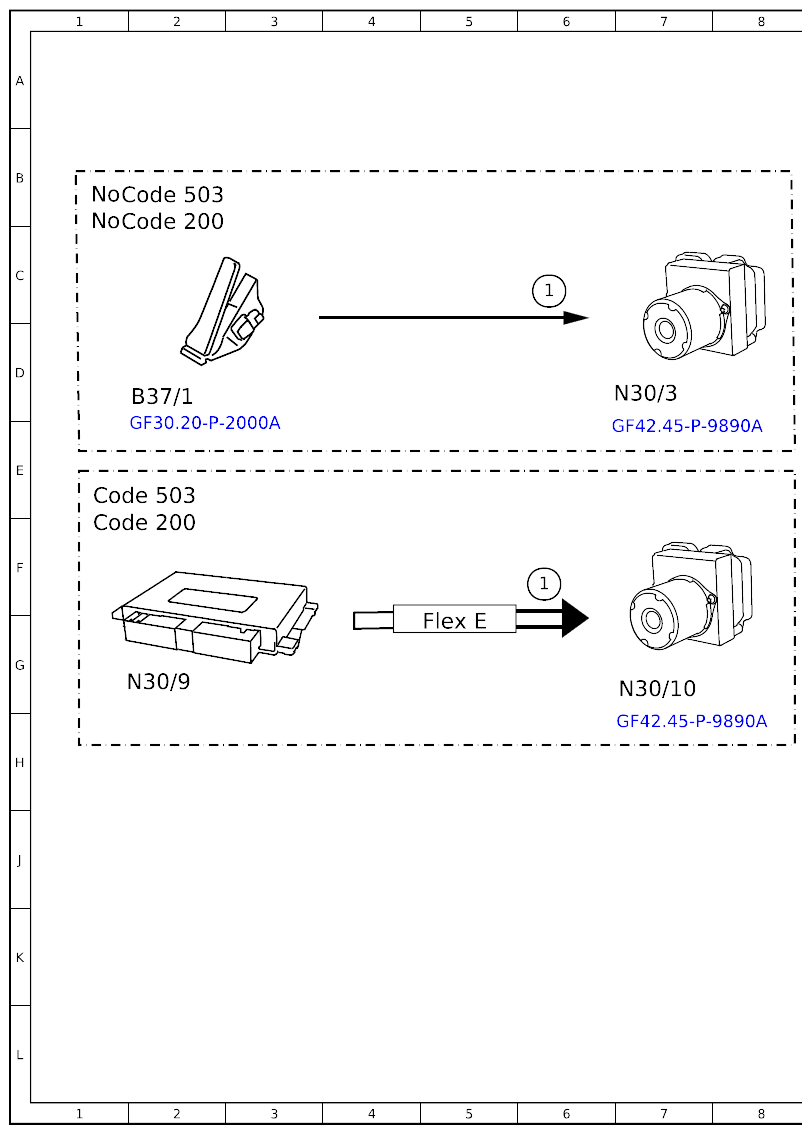

| B37/1 | Pedal angle sensor | 2D |
| CAN C | CAN for engine | 20H |
| CAN C | CAN for engine | 15E |
| CANT | CAN for drivetrain | 25H |
| Code 200 | Conditionally automated driving | 1C |
| Code 200 | Conditionally automated driving | 1F |
| Code 503 | Remote-controlled parking | 1B |
| Code 503 | Remote-controlled parking | 1E |

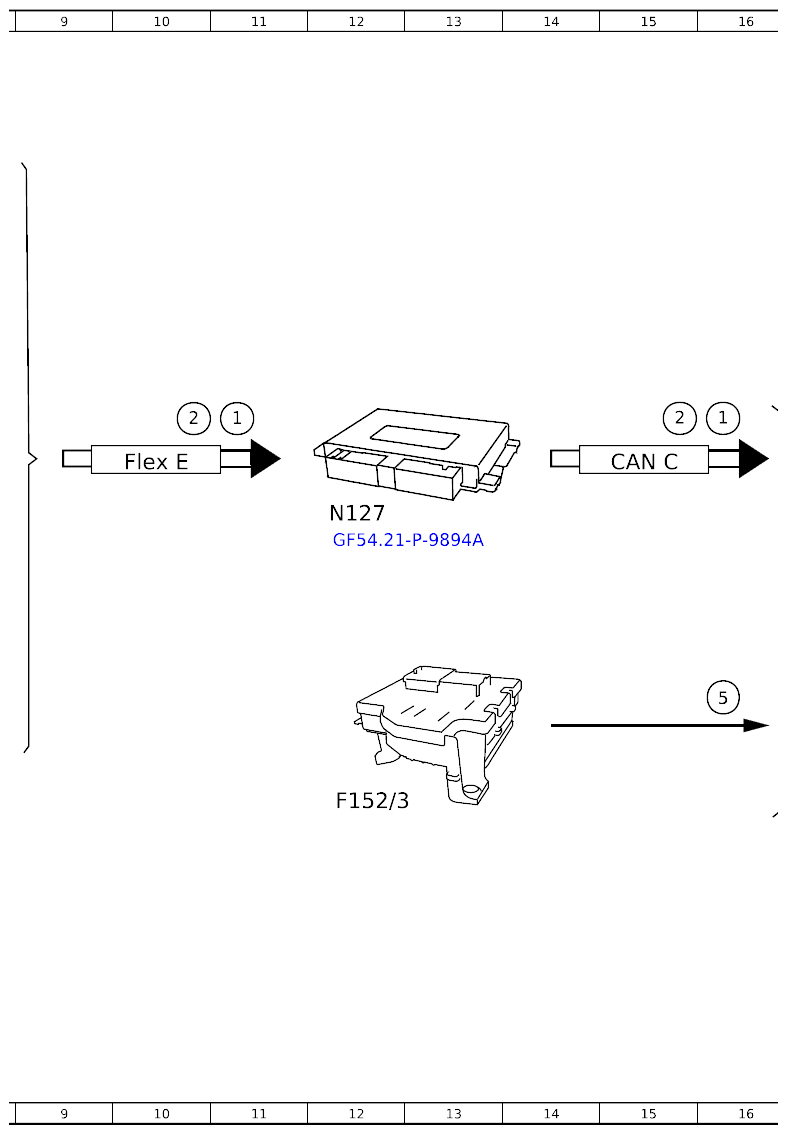

| F152/3 | Fuse and relay module | 12H |
| Flex E | Chassis FlexRay | 5G |
| Flex E | Chassis FlexRay | 10E |

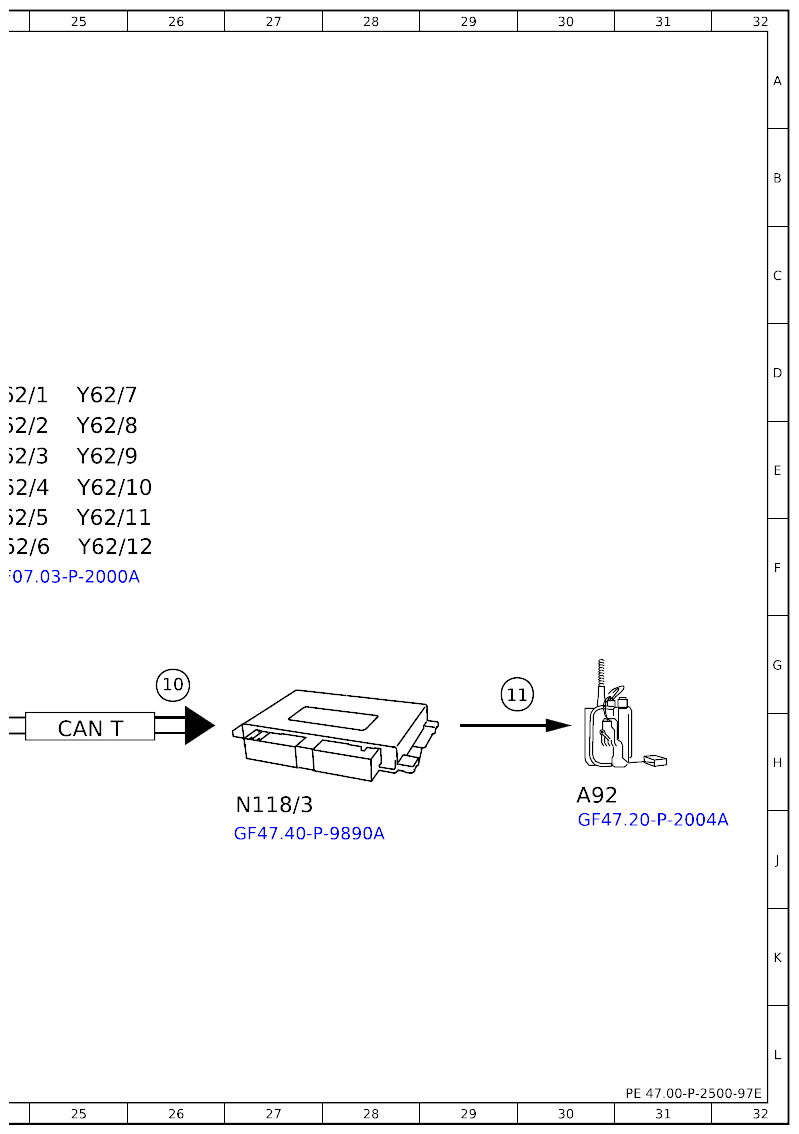

| N118/3 | Fuel pump control unit | 27J |
| N127 | Drivetrain control unit | 12F |
| N127 | Drivetrain control unit | 22H |
| N3/10 | Engine management control unit | 17G |
| N30/10 | Electronic Stability Program control unit | 7G |
| N30/3 | Electronic Stability Program control unit | 6D |
| N30/9 | Brake unit control unit | 2G |
| Y62/1 | Injector | 24D |
| Y62/10 | Injector | 25E |
| Y62/11 | Injector | 25F |
| Y62/12 | Injector | 25F |
| Y62/2 | Injector | 24E |
| Y62/3 | Injector | 24E |
| Y62/4 | Injector | 24E |
| Y62/5 | Injector | 24F |
| Y62/6 | Injector | 24F |
| Y62/7 | Injector | 25D |
| Y62/8 | Injector | 25E |
| Y62/9 | Injector | 25E |
