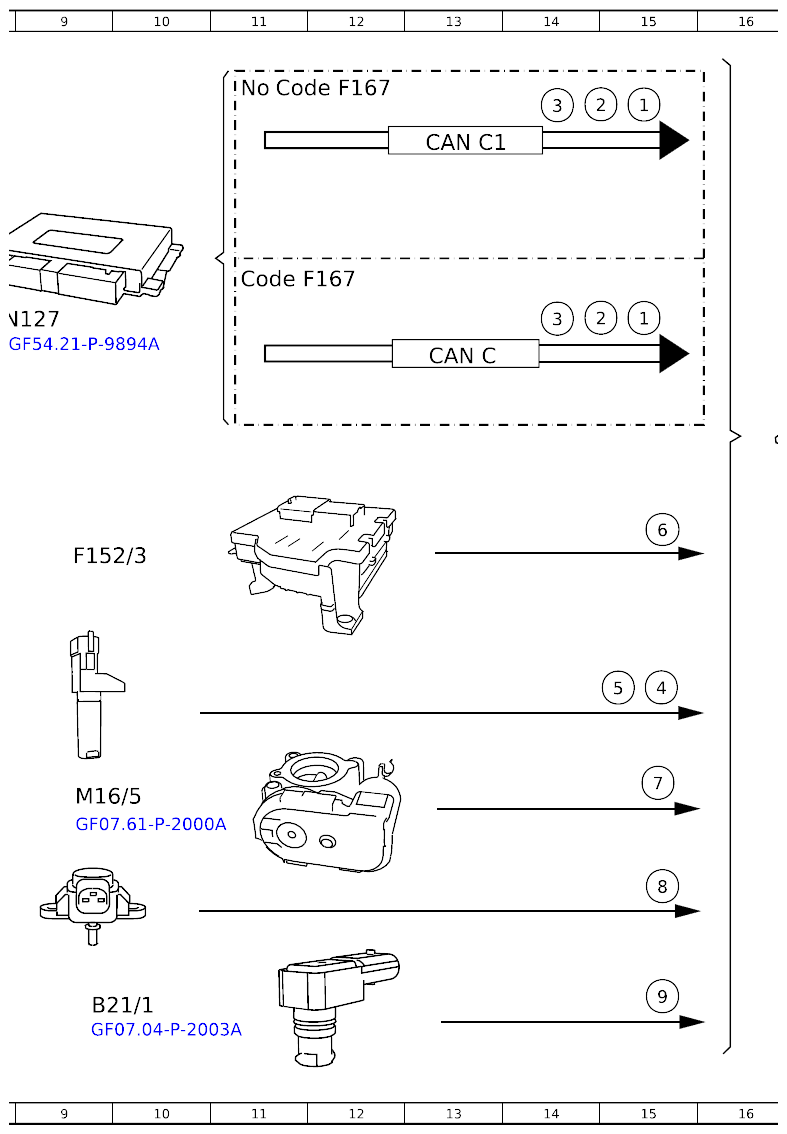

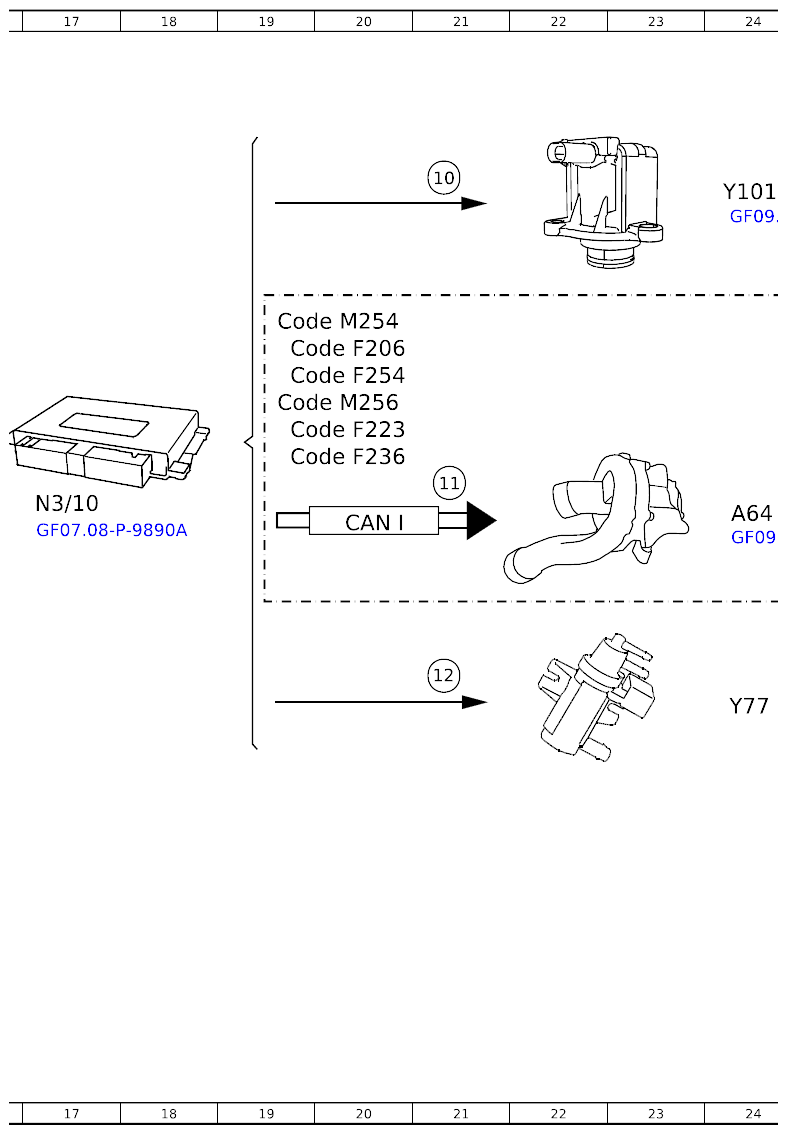

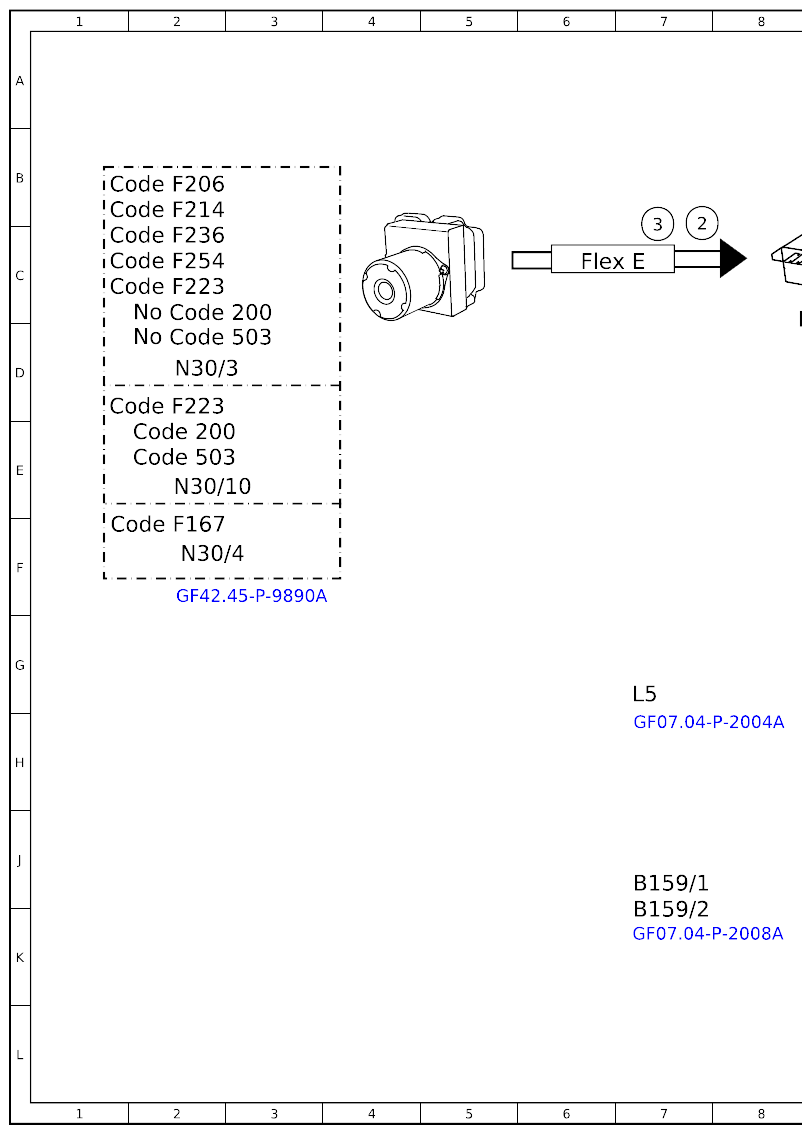

Function Schematic For Charging - PE09.00-P-2500-97H
Engine 254 in model 167
as of model year 2023
Engine 254 in model 206, 214, 236, 254
Engine 256 in model 214, 223, 236
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Accelerator pedal sensor, signal | 15D |
| 1 | Accelerator pedal sensor, signal | 15A |
| 10 | Bypass air switchover valve, actuation | 21B |
| 11 | Electric additional compressor, actuation | 21E |
| 12 | Boost pressure control pressure transducer, actuation | 21G |
| 2 | Engine torque, increase request | 7C |
| 2 | Engine torque, increase request | 14D |
| 2 | Engine torque, increase request | 14A |
| 3 | Engine torque, reduce request | 7C |
| 3 | Engine torque, reduce request | 14D |
| 3 | Engine torque, reduce request | 14A |
| 4 | Crankshaft Hall sensor, signal | 15G |
| 5 | Engine speed, signal | 15G |
| 6 | Circuit 87, status | 15F |
| 7 | Throttle valve position, signal | 15H |
| 8 | Intake manifold air pressure, signal | 15J |
| 9 | Pressure sensor downstream of air filter, signal | 15K |
| A64 | Additional compressor | 24F |
| B159/1 | Charge air pressure/temperature sensor | 7J |
| B159/2 | Charge air cooler pressure and temperature sensor | 7K |
| B21/1 | Intake air pressure sensor | 9L |
| CAN C | CAN for engine | 13D |
| CAN C1 | CAN 1 for drive | 13B |
| CAN I | CAN for drive system sensor system | 20F |
| Code 200 | Conditionally automated driving | 2E |
| Code 200 | Conditionally automated driving | 2C |
| Code 503 | Pre-installation for Remote Parking Pilot | 2D |
| Code 503 | Pre-installation for Remote Parking Pilot | 2E |
| Code F167 | Model series 167 | 11C |
| Code F167 | Model series 167 | 11A |
| Code F167 | Model series 167 | 1F |
| Code F206 | Model series 206 | 19D |
| Code F206 | Model series 206 | 1B |
| Code F214 | Model series 214 | 1B |
| Code F223 | Model series 223 | 19E |
| Code F223 | Model series 223 | 1D |
| Code F223 | Model series 223 | 1C |
| Code F236 | Model series 236 | 19E |
| Code F236 | Model series 236 | 1C |
| Code F254 | Model series 254 | 19D |
| Code F254 | Model series 254 | 1C |
| Code M254 | INLINE 4-CYLINDER SPARK-IGNITION ENGINE M254 | 19D |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 19D |
| F152/3 | Engine compartment fuse and relay module | 9F |
| Flex E | Chassis FlexRay | 6C |
| L5 | Crankshaft Hall sensor | 7G |
| M16/5 | Throttle valve actuator | 9H |
| N127 | Drivetrain control unit | 9D |
| N3/10 | Engine management control unit | 17E |
| N30/10 | Electronic Stability Program control unit | 2E |
| N30/3 | Electronic Stability Program control unit | 2D |
| N30/4 | Electronic Stability Program (ESP®) control unit | 2F |
| Y101 | Divert air switchover valve | 24B |
| Y77 | Wastegate actuator | 24H |
