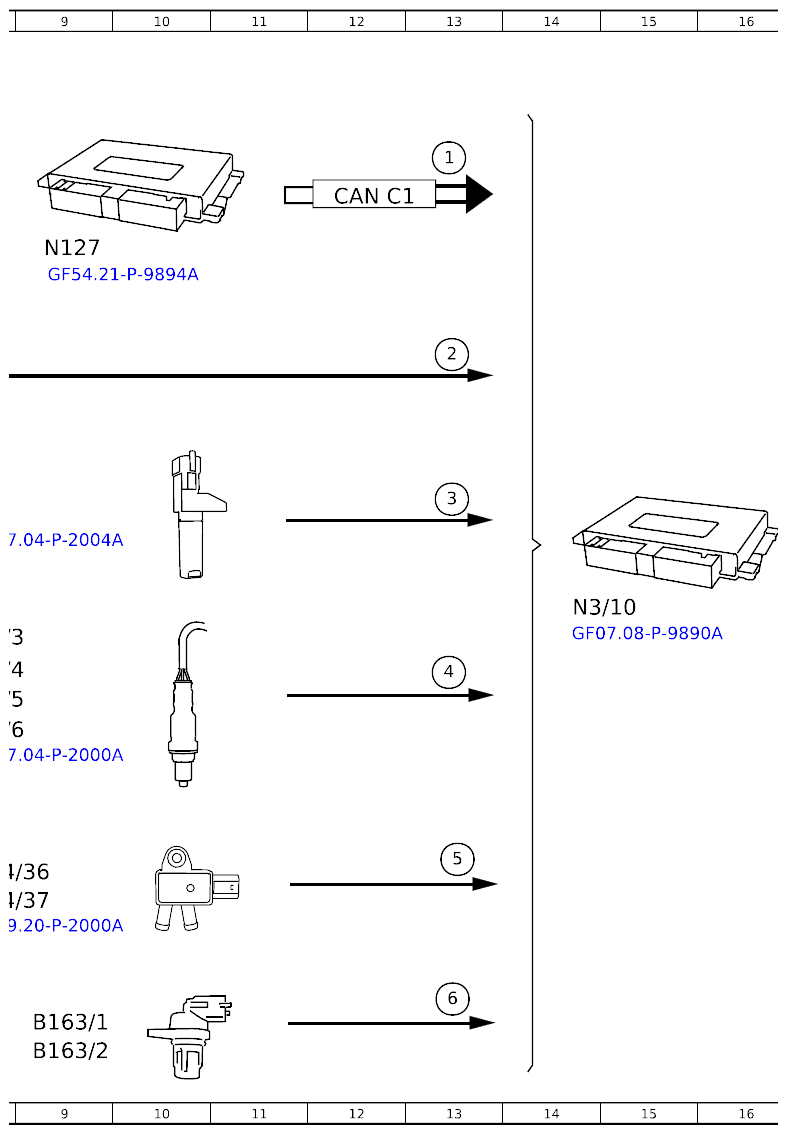

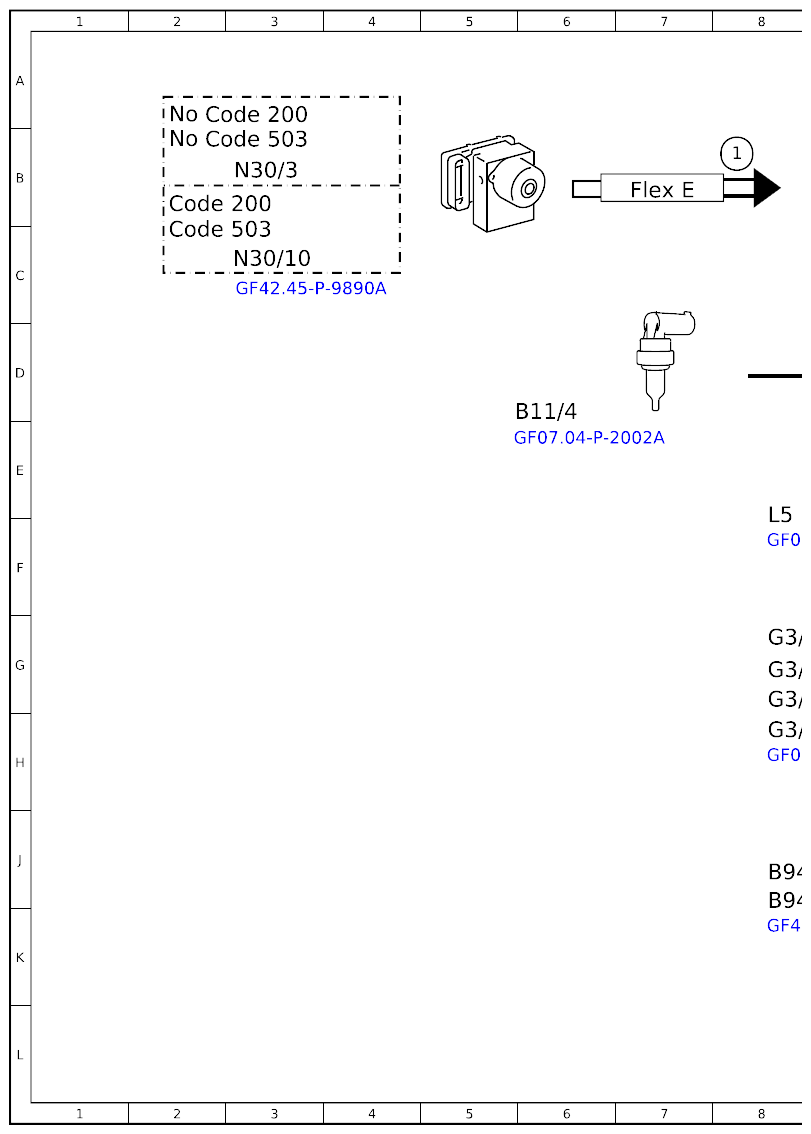

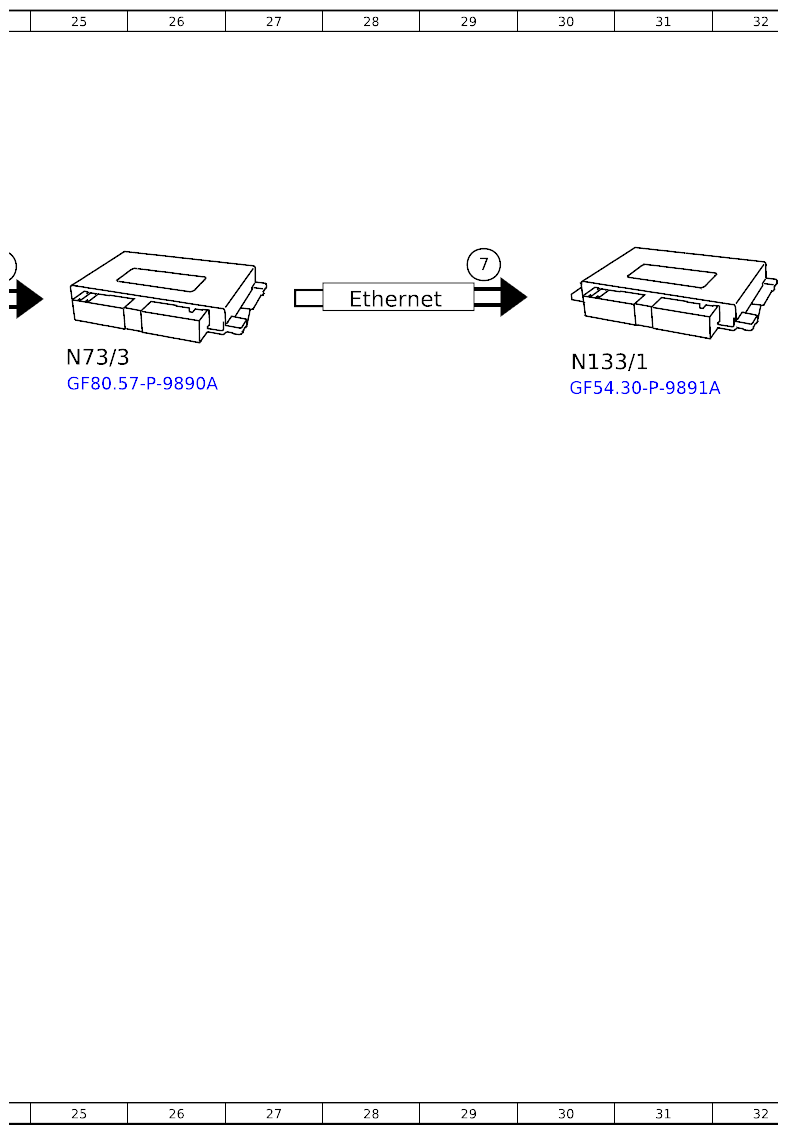

Function Schematic For Exhaust Gas Cleaning - PE49.00-P-2500-97J
Engine 176 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 8B |
| 1 | Wheel speed, signal | 14B |
| 2 | Coolant temperature sensor, signal | 13D |
| 3 | Crankshaft Hall sensor, signal | 13E |
| 4 | Oxygen sensor, sensor element, signal | 13G |
| 5 | Gasoline particulate filter differential pressure sensor, signal | 5J |
| 6 | Temperature sensor upstream of gasoline particulate filter, signal | 13K |
| 7 | Engine diagnosis fault message, request | 19C |
| 7 | Engine diagnosis fault message, request | 24C |
| 7 | Engine diagnosis fault message, request | 30C |
| 7 | Engine diagnosis fault message, request | 34C |
| 8 | Camshaft solenoids, actuation | 8E |
| 9 | Shift point, increase request | 19G |
| A40/18 | Instrument cluster display | 36D |
| B11/4 | Coolant temperature sensor | 5D |
| B163/1 | Gasoline particulate filter temperature sensor | 9L |
| B163/2 | Gasoline particulate filter temperature sensor | 9L |
| B94/36 | Exhaust temperature sensor | 8J |
| B94/37 | Exhaust temperature sensor | 8J |
| CAN C | CAN for engine | 18C |
| CAN C1 | CAN 1 for drive | 12B |
| CAN C2 | CAN 2 for drive | 18H |
| Code 200 | Conditionally automated driving | 2B |
| Code 200 | Conditionally automated driving | 2A |
| Code 503 | Remote-controlled parking | 2B |
| Code 503 | Remote-controlled parking | 2C |
| Ethernet | Ethernet | 28C |
| Flex E | Chassis FlexRay | 7B |
| Flex E | Chassis FlexRay | 23C |
| G3/3 | Oxygen sensor | 8G |
| G3/4 | Oxygen sensor | 8G |
| G3/5 | Oxygen sensor | 8G |
| G3/6 | Oxygen sensor | 8H |
| HSVL | High-speed video link | 33C |
| L5 | Crankshaft Hall sensor | 8F |
| N127 | Drivetrain control unit | 9C |
| N127 | Drivetrain control unit | 20D |
| N133/1 | Instrument cluster control unit | 30D |
| N15/15 | Fully integrated transmission control electric controller unit | 20J |
| N3/10 | Engine management control unit | 14F |
| N30/10 | Electronic Stability Program control unit | 3C |
| N30/3 | Electronic Stability Program control unit | 3B |
| N73/3 | Electronic ignition switch control unit | 25D |
| Y49/4 | Camshaft adjustment solenoid | 22E |
| Y49/5 | Camshaft adjustment solenoid | 22F |
| Y49/6 | Camshaft adjustment solenoid | 22F |
| Y49/7 | Camshaft adjustment solenoid | 22F |
