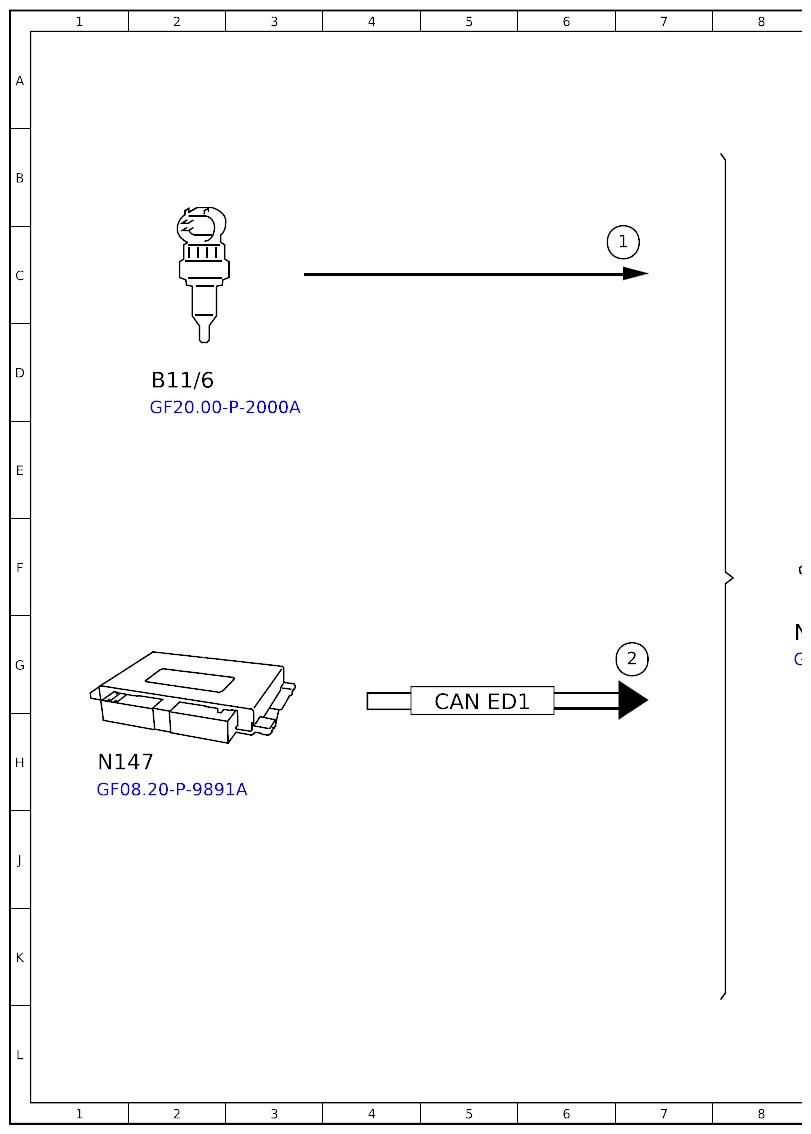

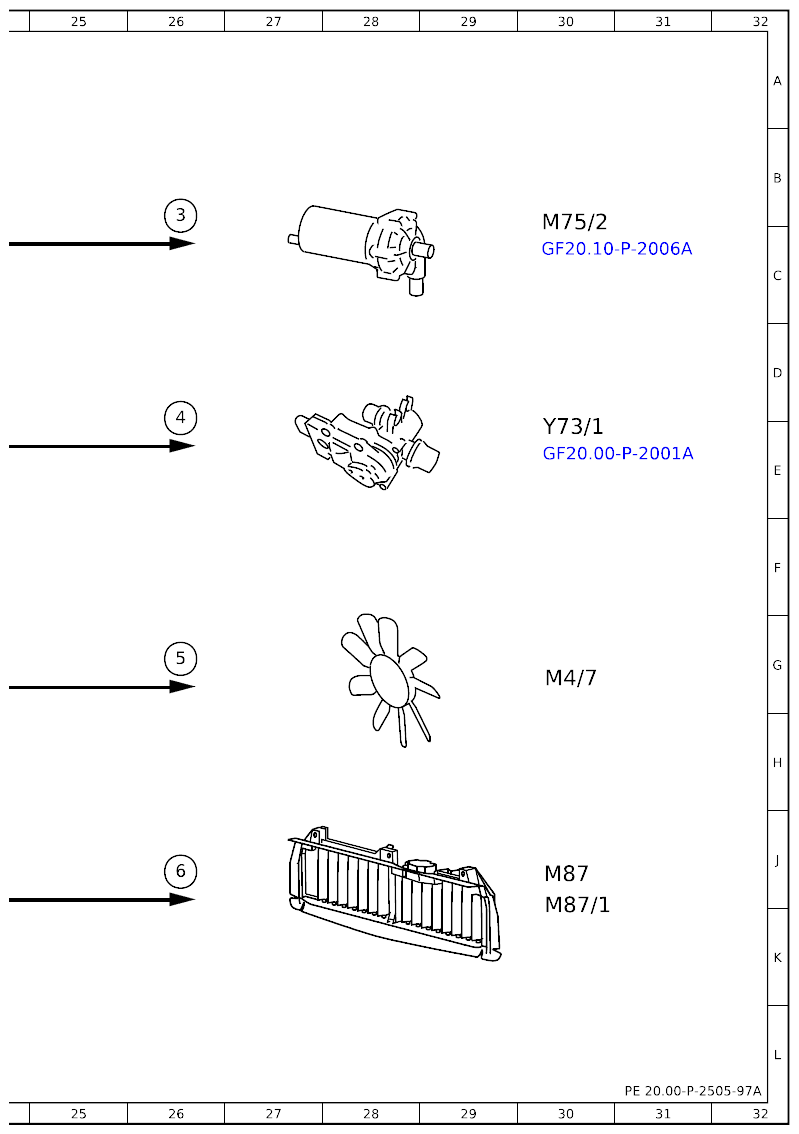

Function Schematic Of Low-Temperature Circuit Of Electric Drive Cooling System - PE20.00-P-2505-97A
Model 223 with engine 256
with code ME10 (Hybrid vehicle (plug-in, PHEV))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Low-temperature circuit temperature sensor, signal | 7C |
| 2 | Electric machine temperature, signal | 7G |
| 3 | Low-temperature circuit circulation pump 1, actuation | 26B |
| 4 | Low-temperature circuit switchover valve, actuation | 26D |
| 5 | Fan motor, target motor speed request | 26G |
| 6 | Radiator trim flap actuator motor, actuation | 26J |
| B11/6 | Coolant temperature sensor | 2D |
| CAN ED1 | Electric drive CAN | 5G |
| LIN | Local Interconnect Network | 23C |
| LIN | Local Interconnect Network | 23G |
| LIN | Local Interconnect Network | 23J |
| LIN | Local Interconnect Network | 23E |
| LIN | Local Interconnect Network | 16C |
| LIN | Local Interconnect Network | 16G |
| LIN | Local Interconnect Network | 16J |
| LIN | Local Interconnect Network | 16E |
| M4/7 | Fan | 30G |
| M75/2 | Coolant pump | 30C |
| M87 | Radiator shutters actuator motor | 30J |
| M87/1 | Radiator shutters actuator motor | 30K |
| N127 | Drivetrain control unit | 8G |
| N147 | Power electronics control unit | 1H |
| Y73/1 | Coolant directional control valve | 30E |
