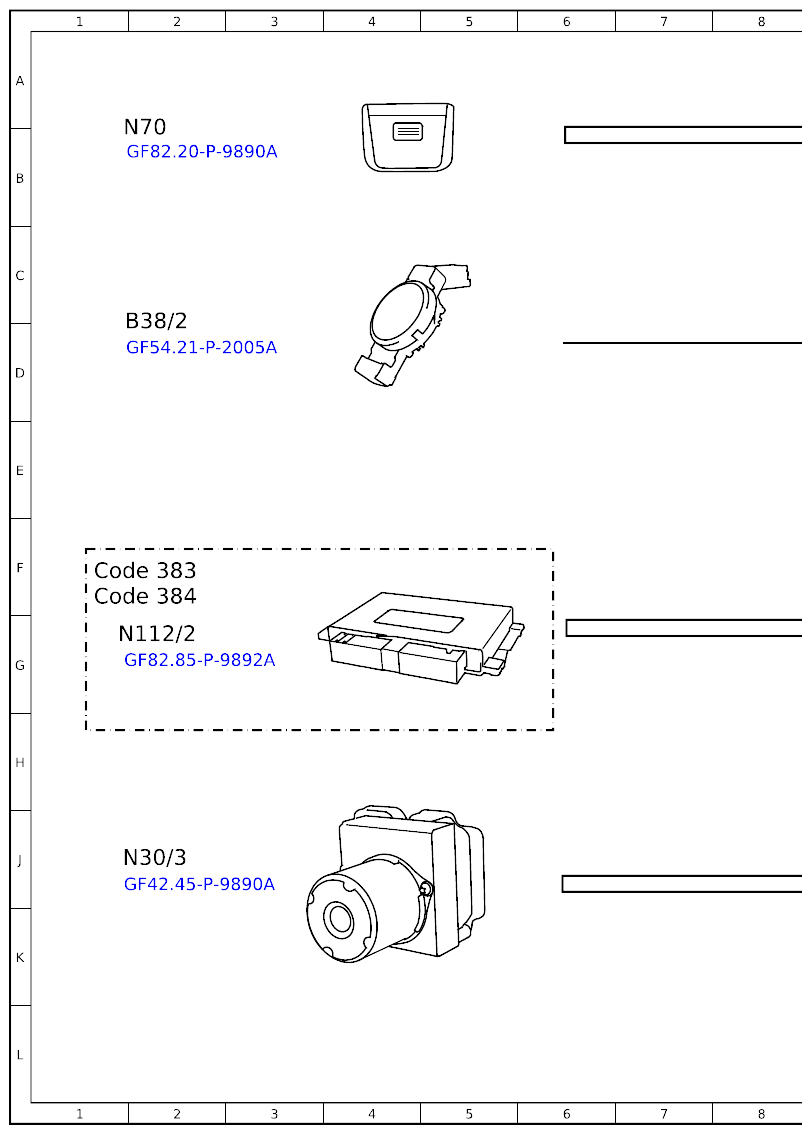

Function Schematic, Open/Close Panoramic Sliding Sunroof - PE77.21-P-2500-97C
Model 223
with code 413 (Panoramic sliding sunroof/glass roof)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Roof system switch, status | 21A |
| 10 | Rotary latch door switch, status | 21J |
| 11 | Hall sensors, signal | 26F |
| 11 | Hall sensors, signal | 26E |
| 12 | Sun roller blind motor, panoramic sunroof, control | 25G |
| 13 | Panoramic sunroof motor, control | 25C |
| 2 | Rain closures, requirement | 13C |
| 2 | Rain closures, requirement | 21C |
| 3 | Comfort operation, status | 21G |
| 3 | Comfort operation, status | 21C |
| 4 | Comfort control direction, signal | 21G |
| 4 | Comfort control direction, signal | 20C |
| 5 | Panoramic sunroof open/close requirement | 13F |
| 5 | Panoramic sunroof open/close requirement | 20G |
| 6 | PRE-SAFE®, Status | 13J |
| 6 | PRE-SAFE®, Status | 20G |
| 7 | PRE-SAFE® set, requirement | 12J |
| 7 | PRE-SAFE® set, requirement | 19G |
| 8 | terminal 15, status | 19G |
| 9 | Vehicle speed, signal | 12J |
| 9 | Vehicle speed, signal | 19G |
| A98 | Panoramic sunroof control module | 25E |
| B38/2 | Rain and light sensor with additional functions | 2D |
| CAN B1 | CAN 1 for vehicle interior | 11B |
| CAN B1 | CAN 1 for vehicle interior | 19K |
| CAN B1 | CAN 1 for vehicle interior | 19G |
| CAN B1 | CAN 1 for vehicle interior | 18D |
| CAN B1 | CAN 1 for vehicle interior | 19B |
| Code 383 | RAMSES ENTRY communication module | 1F |
| Code 384 | RAMSES HIGH communication module | 1F |
| Ethernet | Ethernet | 10G |
| Flex E | Chassis FlexRay | 10J |
| LIN | Local Interconnect Network | 11D |
| M54 | Sun blind motor | 25K |
| N10/6 | Control unit signal acquisition and control module at the front | 14D |
| N112/2 | Telematics services communication module | 2G |
| N30/3 | Electronic stability program control unit | 2J |
| N69/1 | Front door control unit on the left | 14K |
| N69/2 | Front door control unit on the right | 14K |
| N70 | Roof control unit control unit | 2B |
| N73/3 | Electronic ignition lock control unit | 14H |
| U1114 | Valid for comfort operation via the recirculation air button | 20C |
| U1115 | Valid for comfort operation via central locking | 21F |
