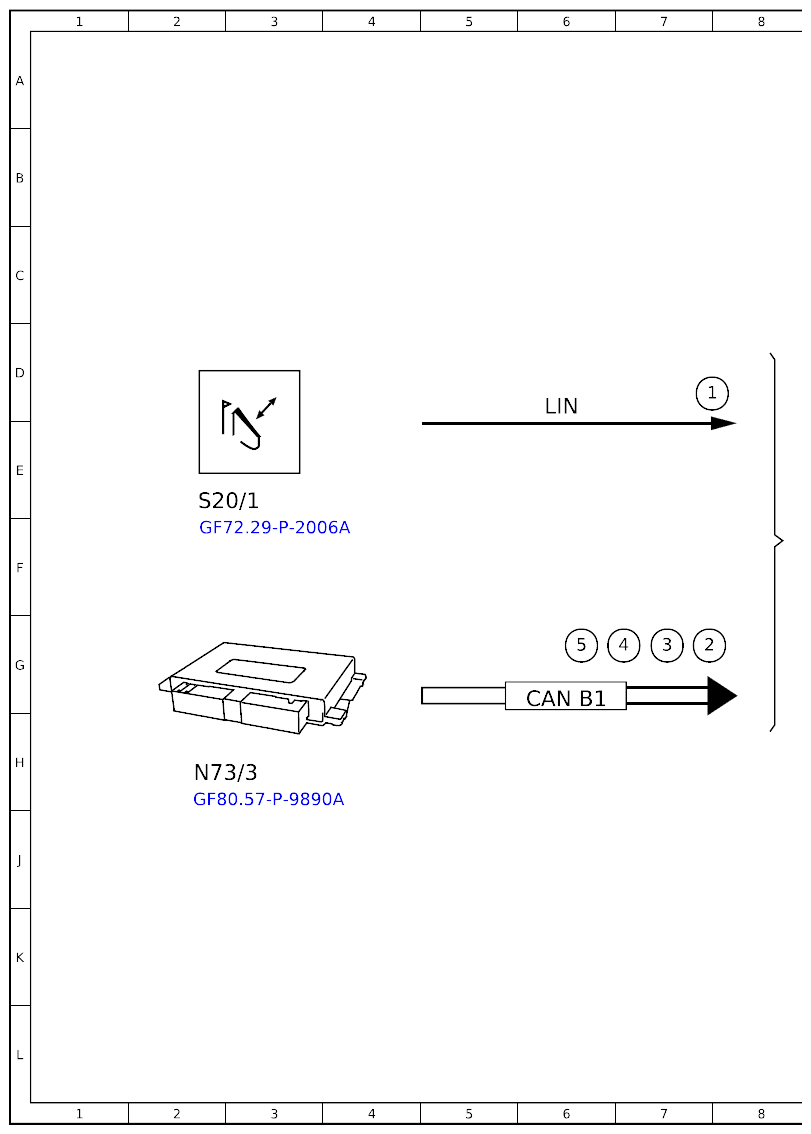

Function Schematic, Fold In Outside Mirrors - PE88.79-P-2500-97B
Model 192, 206, 214, 223, 232, 236, 254, 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Driver-side switch group, status | 8D |
| 2 | Central locking, status | 7G |
| 3 | Displayed vehicle speed, signal | 7G |
| 4 | Circuit 15, status | 7G |
| 5 | Automatic power folding mirrors, status | 6G |
| 6 | Outside mirror actuator motor, actuation | 20G |
| 6 | Outside mirror actuator motor, actuation | 21D |
| 7 | Outside mirror actuator motor, request | 15G |

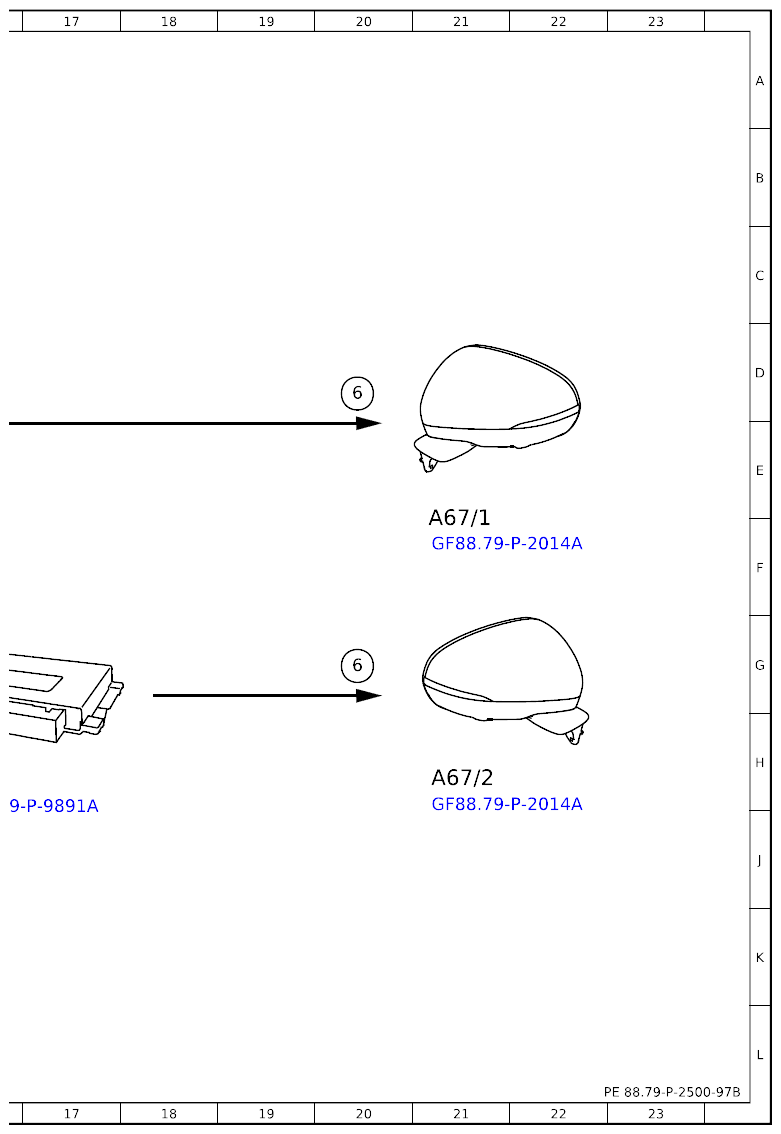

| A67/1 | Left sideview mirror | 21F |
| A67/2 | Right sideview mirror | 21H |
| CAN B1 | CAN 1 for vehicle interior | 6G |
| CAN B1 | CAN 1 for vehicle interior | 13G |
| LIN | Local Interconnect Network | 6D |

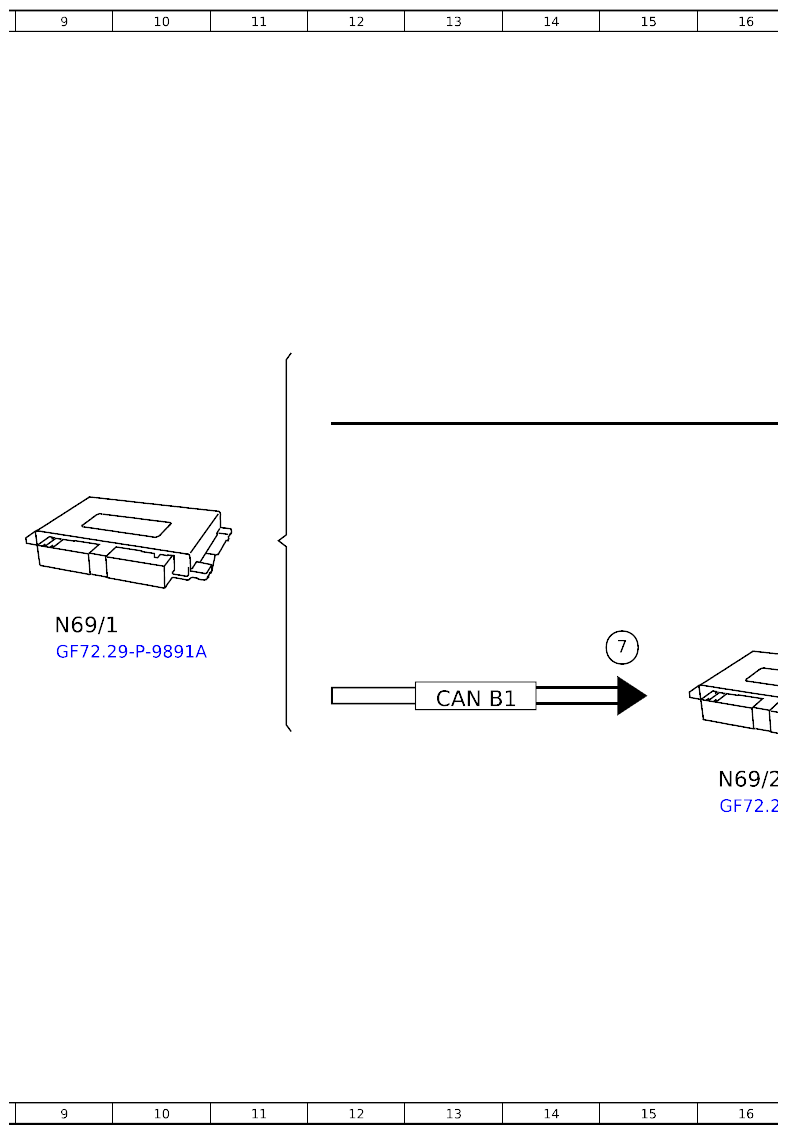

| N69/1 | Left front door control unit | 9G |
| N69/2 | Right front door control unit | 16H |
| N73/3 | Electronic ignition switch control unit | 2H |
| S20/1 | Button group for power window and sideview mirror adjustment, driver-side door | 2E |
