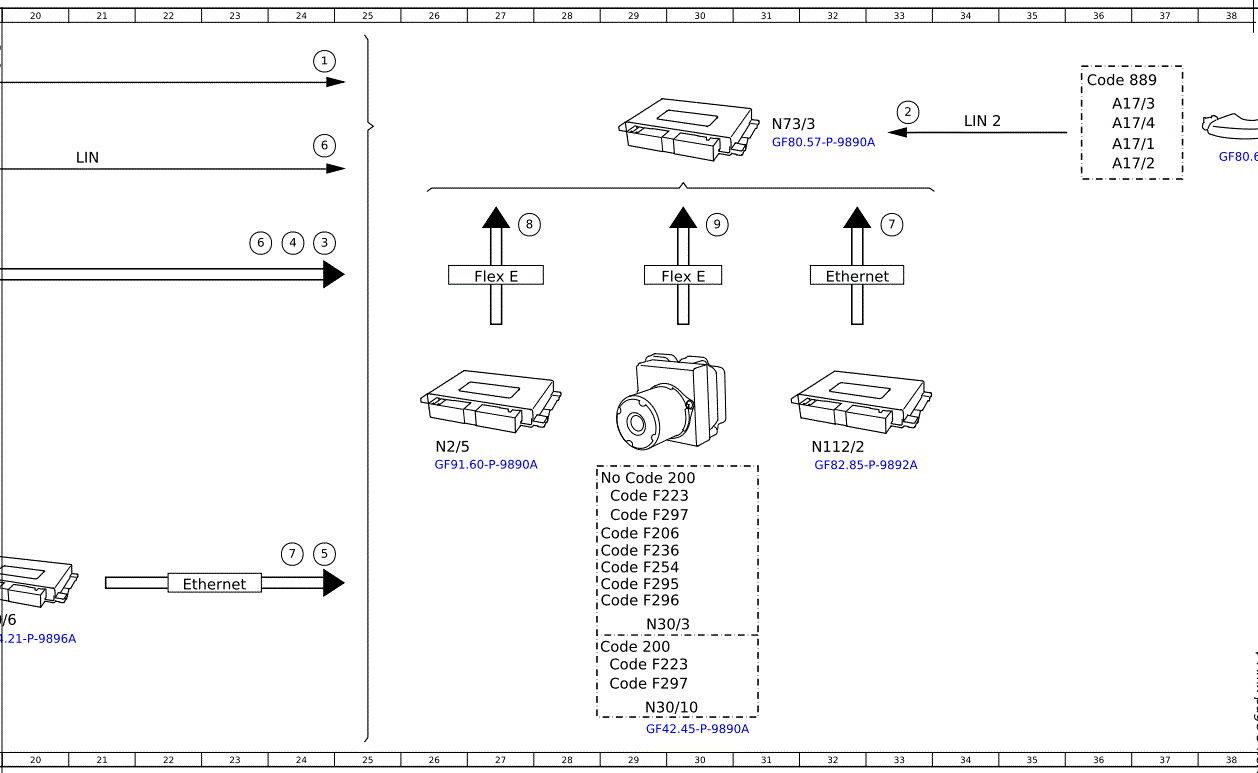

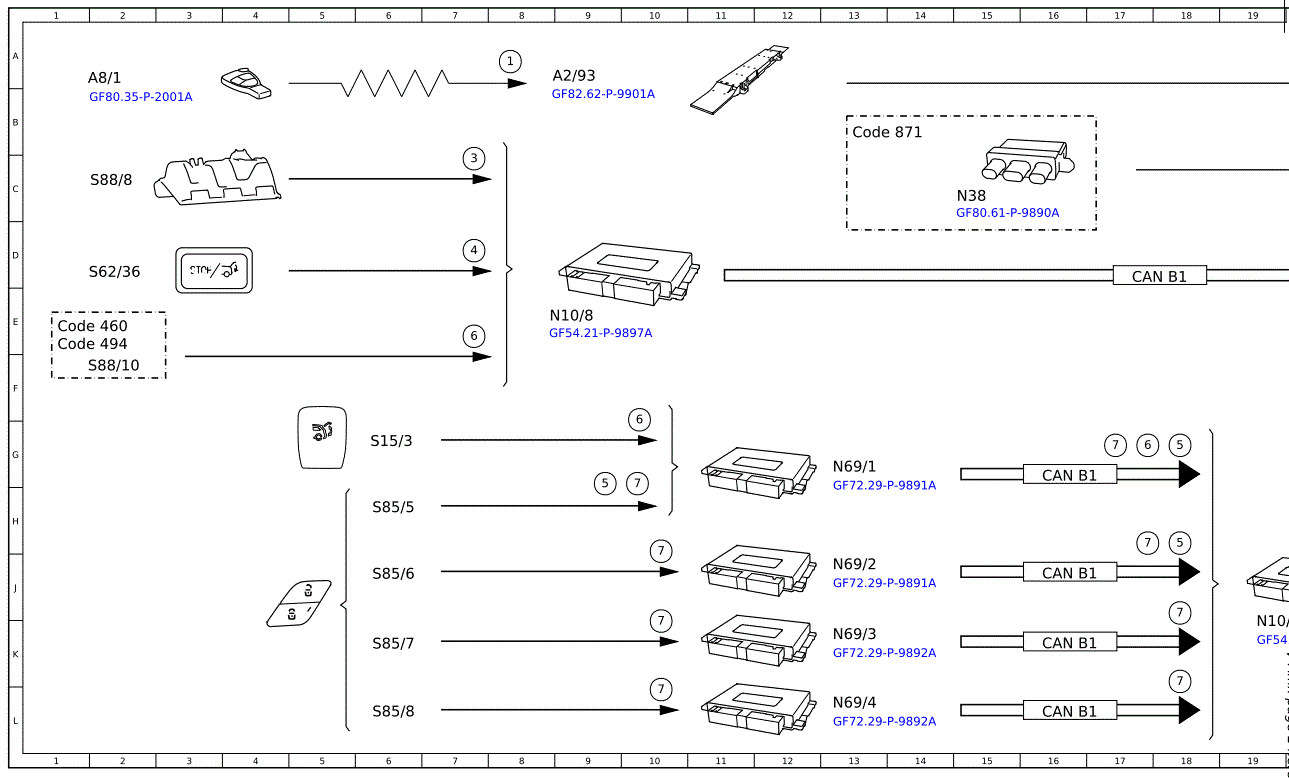

Function Schematic For Central Locking System Activation - PE80.20-P-2500-97B
Model 206, 214, 223, 236, 254, 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Access authorization code, signal | 8A |
| 1 | Access authorization code, signal | 24A |
| 2 | KEYLESS-GO door handle, status | 33B |
| 3 | Tailgate external operation switch, status | 7C |
| 3 | Tailgate external operation switch, status | 24D |
| 4 | Tailgate control button, status | 7D |
| 4 | Tailgate control button, status | 24D |
| 5 | Front door central locking inside door handle switch, status | 9G |
| 5 | Front door central locking inside door handle switch, status | 18G |
| 5 | Front door central locking inside door handle switch, status | 18H |
| 5 | Front door central locking inside door handle switch, status | 24J |
| 6 | Open trunk lid/liftgate, request | 10G |
| 6 | Open trunk lid/liftgate, request | 7E |
| 6 | Open trunk lid/liftgate, request | 17G |
| 6 | Open trunk lid/liftgate, request | 23D |
| 6 | Open trunk lid/liftgate, request | 24B |
| 7 | Lock/unlock central locking, request | 10J |
| 7 | Lock/unlock central locking, request | 10G |
| 7 | Lock/unlock central locking, request | 17G |
| 7 | Lock/unlock central locking, request | 33D |
| 7 | Lock/unlock central locking, request | 17H |
| 7 | Lock/unlock central locking, request | 18J |
| 7 | Lock/unlock central locking, request | 18K |
| 7 | Lock/unlock central locking, request | 10K |
| 7 | Lock/unlock central locking, request | 10L |
| 7 | Lock/unlock central locking, request | 24J |
| 8 | Crash, signal | 27D |
| 9 | Vehicle speed, signal | 30D |
| A17/1 | Left front KEYLESS GO door handle | 36B |
| A17/2 | Right front KEYLESS GO door handle | 36C |
| A17/3 | Left rear KEYLESS GO door handle | 36B |
| A17/4 | Right rear KEYLESS GO door handle | 36B |
| A2/93 | Roof antenna module | 9A |
| A8/1 | Transmitter key | 2A |
| CAN B1 | CAN 1 for vehicle interior | 17D |
| CAN B1 | CAN 1 for vehicle interior | 16G |
| CAN B1 | CAN 1 for vehicle interior | 16J |
| CAN B1 | CAN 1 for vehicle interior | 16K |
| CAN B1 | CAN 1 for vehicle interior | 16L |
| Code 200 | Conditionally automated driving | 29G |
| Code 200 | Conditionally automated driving | 28K |
| Code 460 | Canada version | 1E |
| Code 494 | USA version | 1E |
| Code 871 | HANDS-FREE ACCESS | 13B |
| Code 889 | KEYLESS-GO | 36A |
| Code F206 | Model series 206 | 29H |
| Code F223 | Model series 223 | 29H |
| Code F223 | Model series 223 | 29K |
| Code F236 | - | 29J |
| Code F254 | Model series 254 | 29J |
| Code F295 | Model series 295 | 29J |
| Code F296 | Model series 296 | 29J |
| Code F297 | Model series 297 | 29H |
| Code F297 | Model series 297 | 29L |
| Ethernet | Ethernet | 32D |
| Ethernet | Ethernet | 22J |
| Flex E | Chassis FlexRay | 27D |
| Flex E | Chassis FlexRay | 30D |
| LIN | Local Interconnect Network | 21C |
| LIN 2 | Local Interconnect Network | 34B |
| N10/6 | Front SAM control unit | 19K |
| N10/8 | Rear SAM control unit | 8E |
| N112/2 | Telematics services communication module | 32G |
| N2/5 | Supplemental restraint system control unit | 26G |
| N30/10 | Electronic Stability Program control unit | 29L |
| N30/3 | Electronic Stability Program control unit | 29K |
| N38 | Rear switching module | 15C |
| N69/1 | Driver door control unit | 13J |
| N69/2 | Front passenger door control unit | 13K |
| N69/4 | Right rear door control unit | 13L |
| N73/3 | Electronic ignition switch control unit | 31B |
| S15/3 | Driver trunk lid/liftgate control button | 6G |
| S62/36 | Trunk lid control button | 2D |
| S85/5 | Driver door central locking inside door handle switch | 6H |
| S85/6 | Front passenger door central locking inside door handle switch | 6J |
| S85/7 | Left rear door central locking inside door handle switch | 6K |
| S85/8 | Right rear door central locking inside door handle switch | 6L |
| S88/10 | Trunk lid emergency opening switch | 2F |
| S88/8 | Liftgate external operation button | 2C |
