Function Schematic, Actuate Daytime Running Lights - PE82.10-P-2506-97E
Model 192, 206, 214, 223, 232, 236, 254, 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 18A |
| 10 | Standing and parking lights, actuation | 32H |
| 2 | Daytime running lights, actuation | 18C |
| 3 | Engine running, signal | 19F |
| 3 | Engine running, signal | 12E |
| 4 | Drivetrain operational, signal | 18G |
| 4 | Drivetrain operational, signal | 12E |
| 5 | Vehicle speed, signal | 12E |
| 5 | Vehicle speed, signal | 17F |
| 6 | Dusk setting, signal | 18K |
| 7 | Daytime running lights, actuation | 25C |
| 7 | Daytime running lights, actuation | 31D |
| 8 | Daytime running lights function, status | 22C |
| 8 | Daytime running lights function, status | 29D |
| 9 | Standing and parking lights, request | 25H |
| A26/17 | Head unit | 4D |
| B38/2 | Rain/light sensor with additional functions | 11K |
| CAN D | CAN for diagnosis | 10F |
| CAN PER | CAN for peripherals | 30D |
| Code 200 | Conditionally automated driving | 4G |
| Code 200 | Conditionally automated driving | 3J |
| Code 494 | USA version | 22C |
| Code 494 | USA version | 29C |
| Code 498 | Japan version | 22C |
| Code 498 | Japan version | 29C |
| Code F206 | Model series 206 | 3H |
| Code F223 | Model series 223 | 3G |
| Code F223 | Model series 223 | 3K |
| Code F232 | Model series 232 | 3H |
| Code F254 | Model series 254 | 3H |
| Code F295 | Model series 295 | 3H |
| Code F296 | Model series 296 | 3J |
| Code F297 | Model series 297 | 3G |
| Code F297 | Model series 297 | 3K |

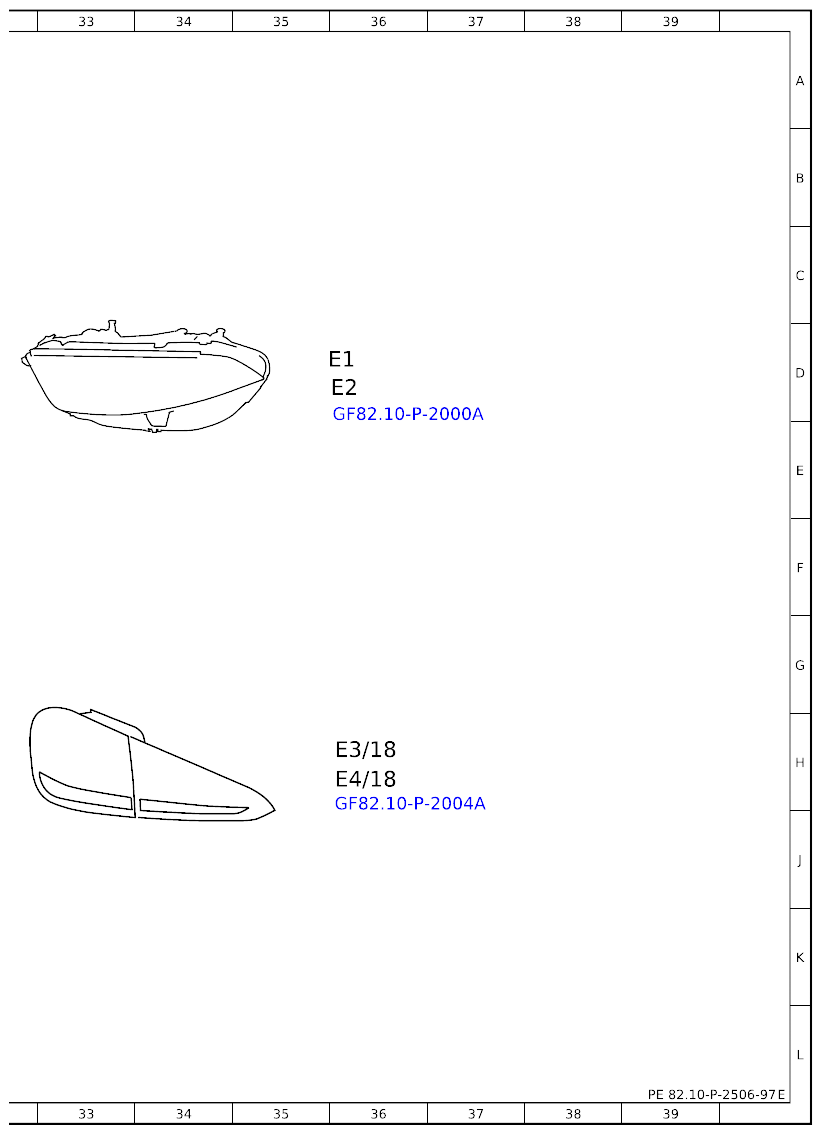

| E1 | Left front lamp unit | 36D |
| E2 | Right front lamp unit | 36D |
| E3/18 | Outer left rear lamp unit | 36H |
| E4/18 | Outer right rear lamp unit | 36H |
| Ethernet | Ethernet | 24H |
| Ethernet | Ethernet | 24D |
| Ethernet | Ethernet | 16G |
| Ethernet | Ethernet | 10D |
| Ethernet | Ethernet | 16D |
| Flex E | Chassis FlexRay | 10J |
| LIN | Local Interconnect Network | 17K |

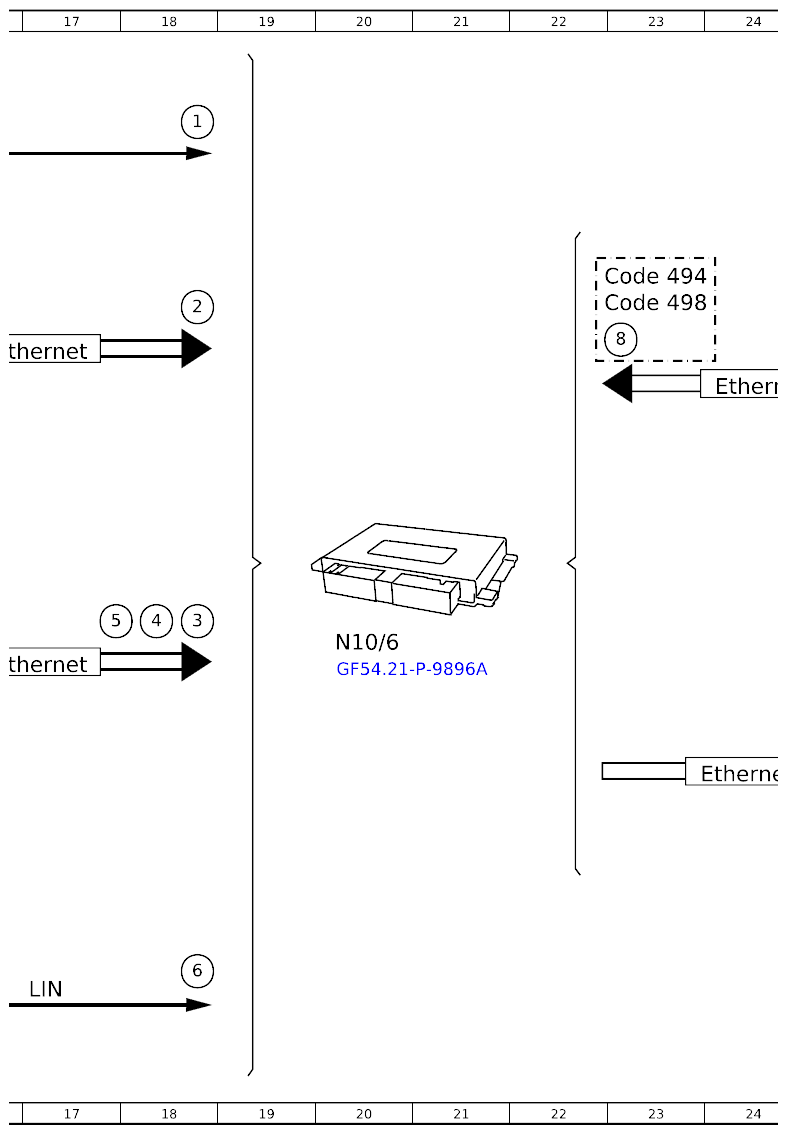

| N10/6 | Front signal acquisition and actuation module control unit | 20G |
| N10/8 | Rear signal acquisition and actuation module control unit | 26J |
| N127 | Drivetrain control unit | 4F |
| N30/10 | Electronic Stability Program control unit | 4K |
| N30/3 | Electronic Stability Program control unit | 4J |

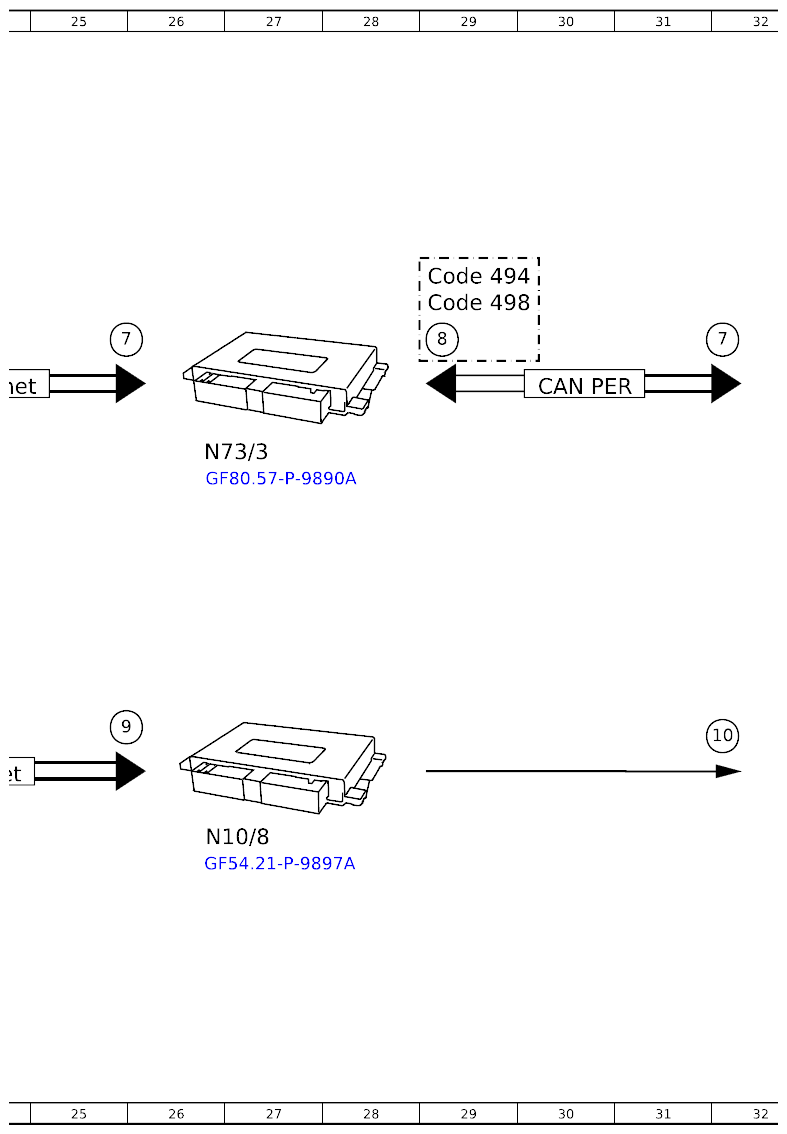

| N73/3 | Electronic ignition switch control unit | 26E |

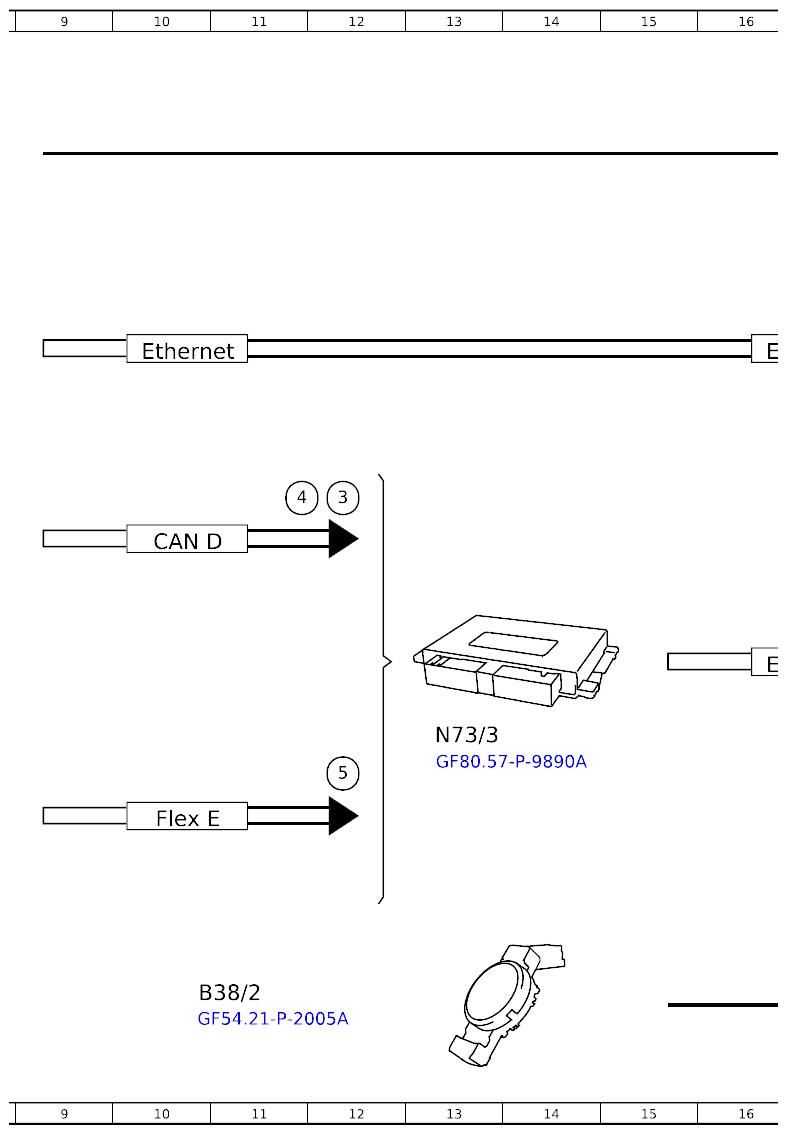

| N73/3 | Electronic ignition switch control unit | 13H |

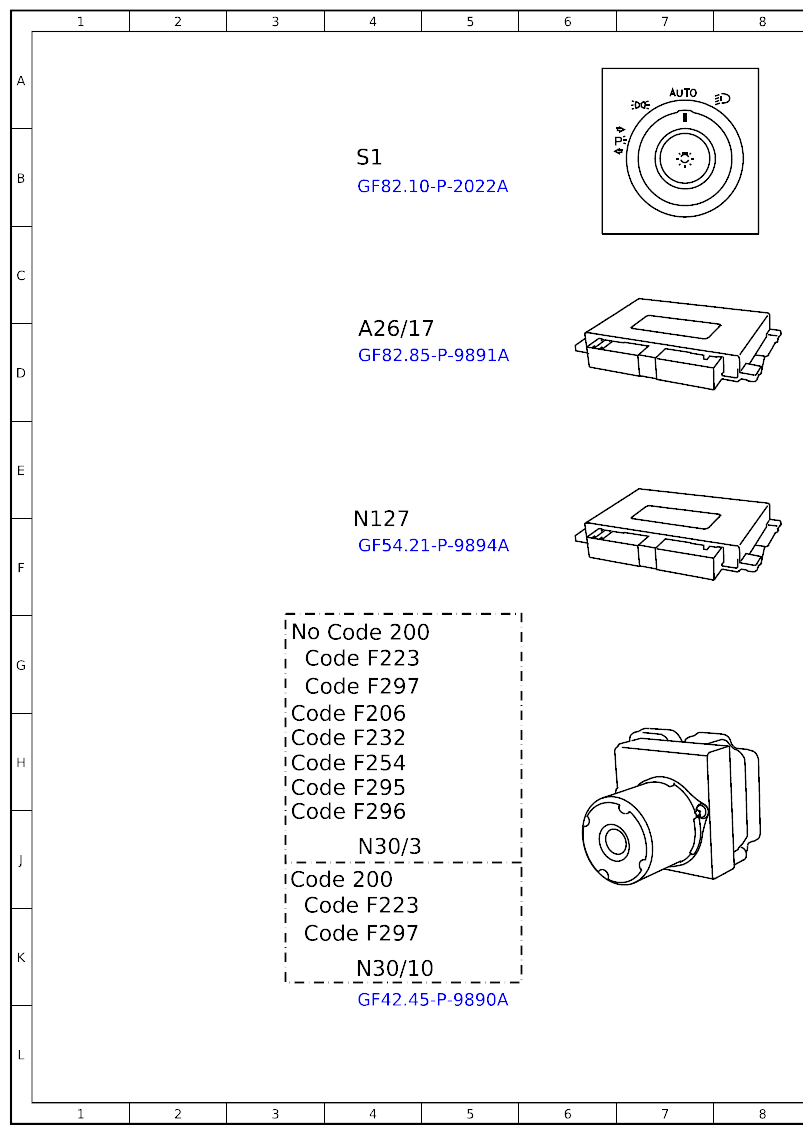

| S1 | Exterior lights switch | 4B |
