Remove/Install Loudspeaker In Instrument Panel - AR82.62-P-7833S
Model 223
except code Z07 (B7 armoring on special protection version)
Shown with code 811 (High-end sound system)
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1 | Switch off ignition and store transmitter key outside of transmission range (min. 2 m). | ||

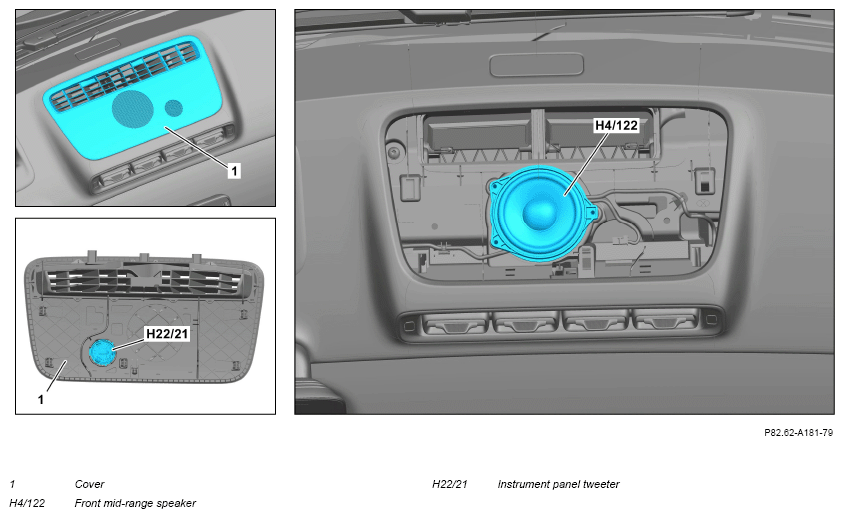

| 2 | Unclip and remove cover (1). | Fig 1 | |
| 3 | Disconnect electrical connector from instrument panel tweeter (H22/21). | Model 223 with code 811 (High-End sound system) except code Z07 (B7 armoring on special protection version) |
|
| 4 | Remove instrument panel tweeter (H22/21) from cover (1). | Model 223 with code 811 (High-End sound system) except code Z07 (B7 armoring on special protection version) |
|
| 5 | Unclip front mid-range speaker (H4/122) and remove. | ||
| 6 | Disconnect electrical connector from front mid-range speaker (H4/122). | ||
| 7 | Install in the reverse order. |
