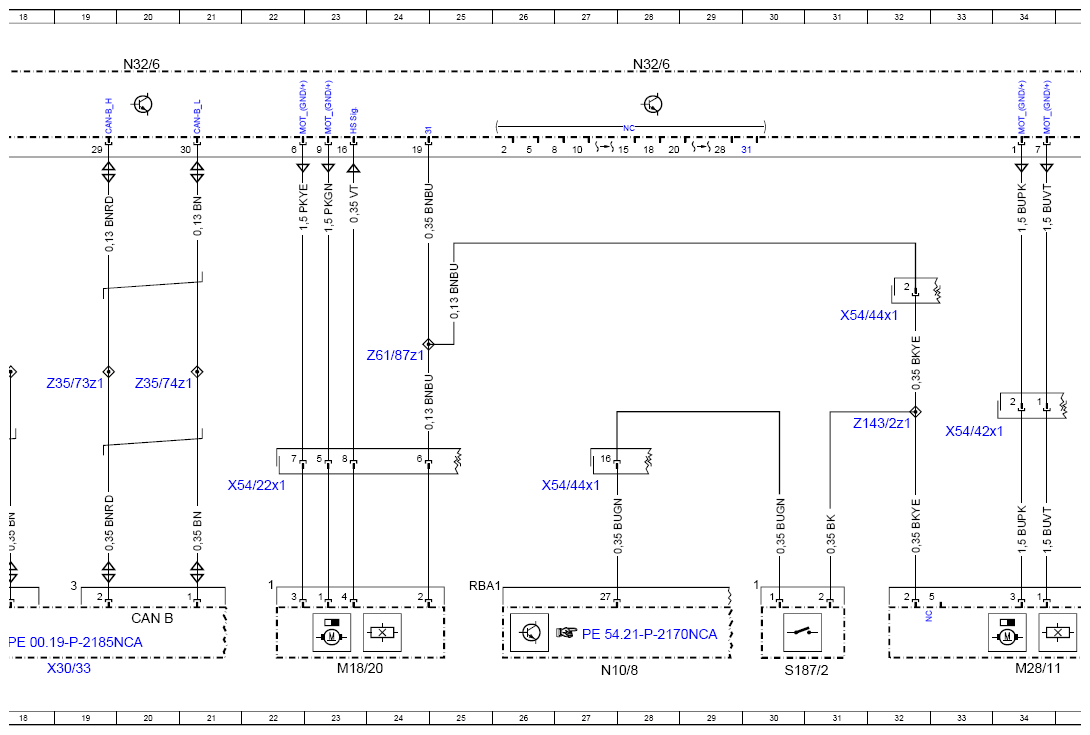

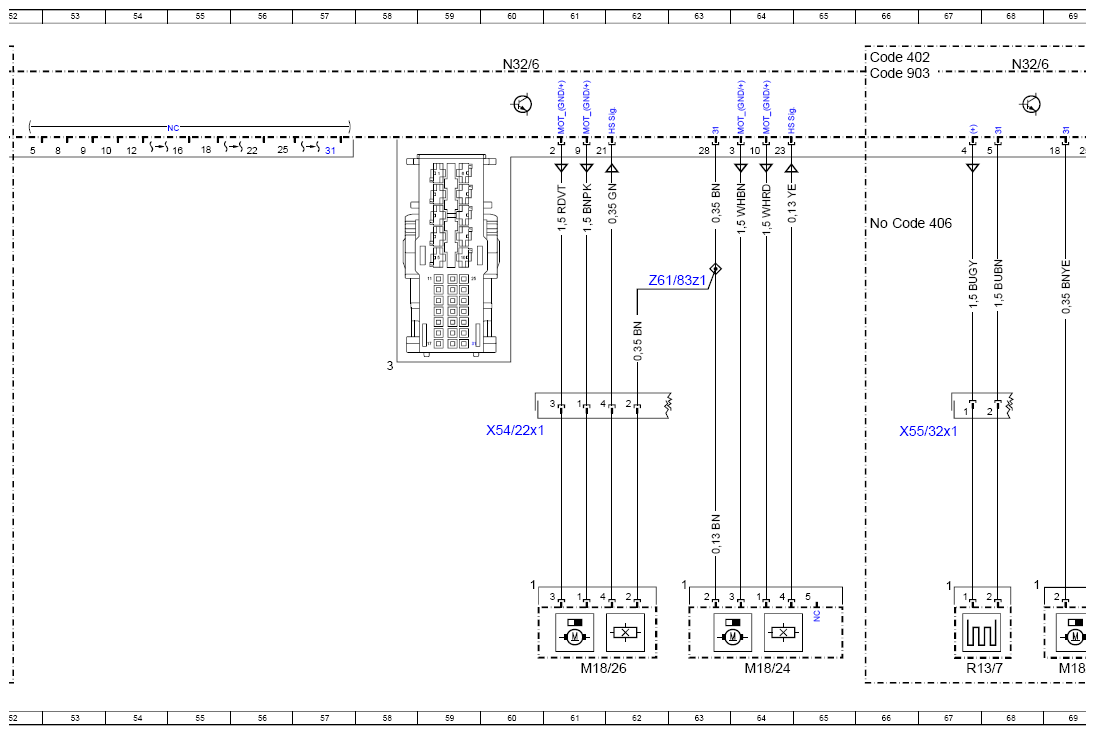

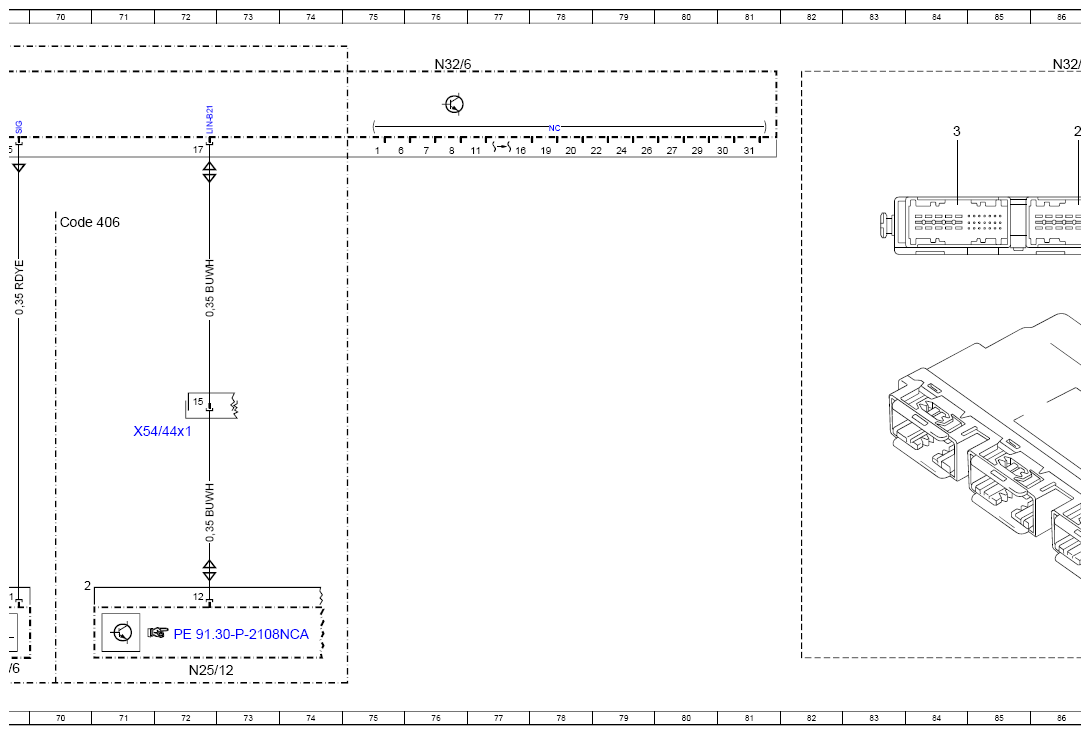

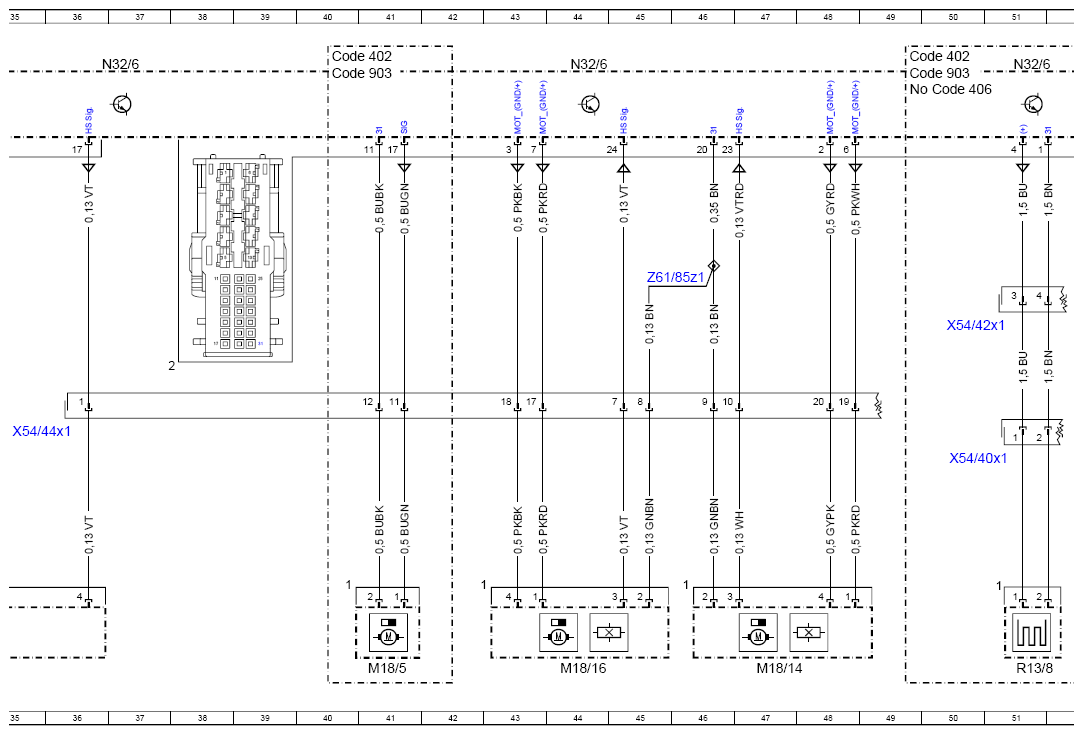

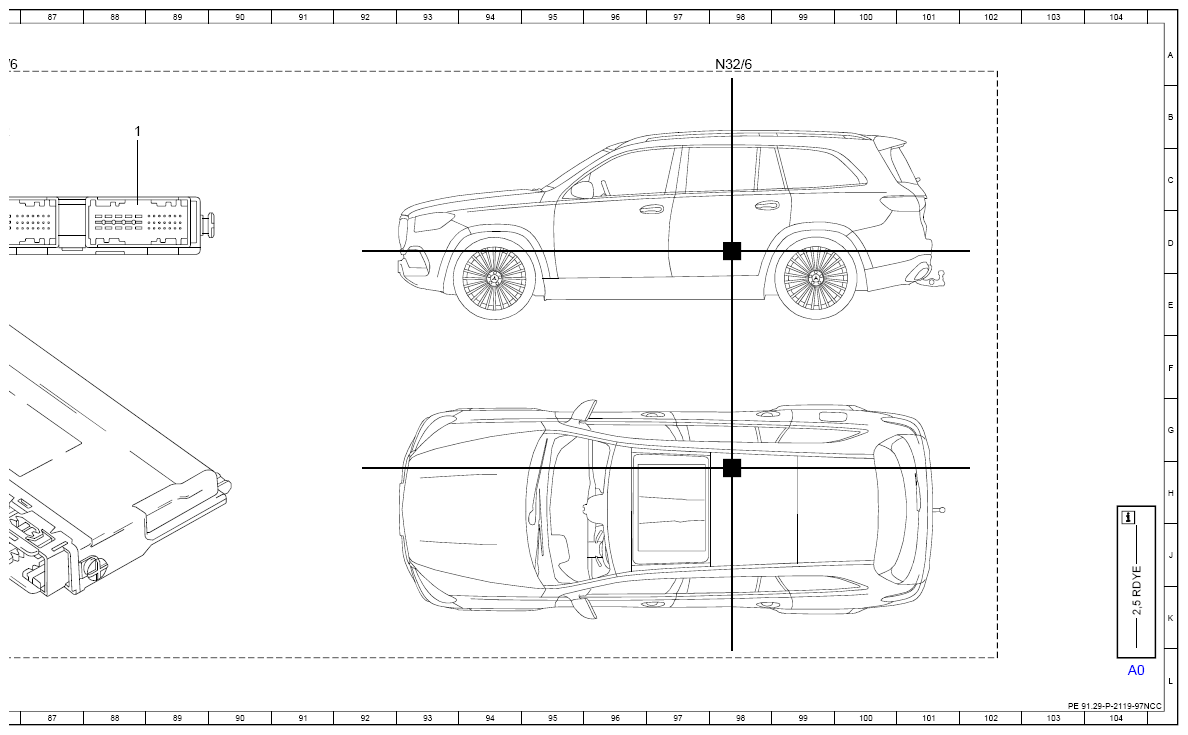

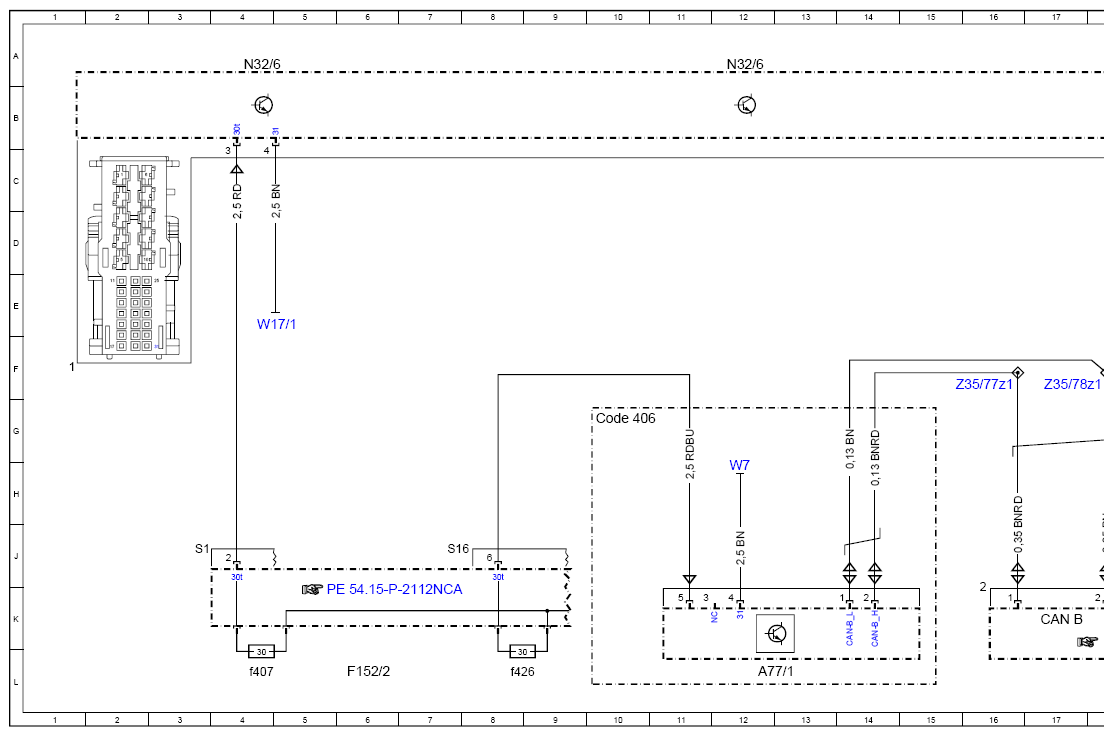

Wiring Diagram For Right Rear Seat Control Unit - PE91.29-P-2119-97NCC
Model 167
with code 453 (Rear reclining seat)
with code M036 (Maybach version)
except code 224 (Individual rear seats)
except code 226 (7-seater with 3rd seat row)
Control unit N32/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 104L |
| A77/1 | Multicontour seat pneumatic pump | 12L |
| CAN B | Interior CAN | 17K |
| CAN B | Interior CAN | 20K |
| Code 402 | Rear comfort seats, incl. seat heating and seat ventilation | 40A |
| Code 402 | Rear comfort seats, incl. seat heating and seat ventilation | 49A |
| Code 402 | Rear comfort seats, incl. seat heating and seat ventilation | 66A |
| Code 406 | Multicontour seats in rear | 70D |
| Code 406 | Multicontour seats in rear | 66D |
| Code 406 | Multicontour seats in rear | 50B |
| Code 406 | Multicontour seats in rear | 10G |
| Code 903 | Seat heater Plus for outer rear seats | 40A |
| Code 903 | Seat heater Plus for outer rear seats | 49A |
| Code 903 | Seat heater Plus for outer rear seats | 66A |
| F152/2 | Rear fuse and relay module | 6L |
| F152/2f407 | Fuse 407 | 4L |
| F152/2f426 | Fuse 426 | 8L |
| M18/14 | Right 2nd seat row head restraint height adjustment motor | 47L |
| M18/16 | Right 2nd seat row head restraint inclination adjustment motor | 44L |
| M18/20 | Right 2nd seat row seat cushion inclination adjustment motor | 23L |
| M18/24 | Right rear seat leg rest inclination adjustment motor | 64L |
| M18/26 | Right rear seat leg rest fore/aft adjustment motor | 61L |
| M18/5 | Right rear seat backrest ventilation motors | 41L |
| M18/6 | Right rear seat cushion ventilation motors | 69L |
| M28/11 | Right rear seat backrest inclination adjustment motor | 34L |
| N10/8 | Rear central control unit | 27L |
| N25/12 | Right rear seat heater control unit | 72L |
| N32/6 | Right rear seat control unit | 4A |
| N32/6 | Right rear seat control unit | 20A |
| N32/6 | Right rear seat control unit | 37A |
| N32/6 | Right rear seat control unit | 28A |
| N32/6 | Right rear seat control unit | 51A |
| N32/6 | Right rear seat control unit | 68A |
| N32/6 | Right rear seat control unit | 60A |
| N32/6 | Right rear seat control unit | 76A |
| N32/6 | Right rear seat control unit | 86A |
| N32/6 | Right rear seat control unit | 98A |
| N32/6 | Right rear seat control unit | 44A |
| N32/6 | Right rear seat control unit | 12A |
| R13/7 | Right rear seat sitting surface heated cushion | 67L |
| R13/8 | Right rear backrest heater pad | 51L |
| S187/2 | Right cushionbag microswitch | 30L |
| W17/1 | Left rear seat ground point | 4E |
| W7 | Right wheelhouse trunk ground point | 12H |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 19L |
| X54/22x1 | Right rear seat cushion inclination seat adjustment leg rest electrical connector | 22H |
| X54/22x1 | Right rear seat cushion inclination seat adjustment leg rest electrical connector | 60G |
| X54/40x1 | Right rear backrest heater pad electrical connector | 50H |
| X54/42x1 | Underbody interior wiring harness/right rear seat backrest electrical connector | 33G |
| X54/42x1 | Underbody interior wiring harness/right rear seat backrest electrical connector | 50E |
| X54/44x1 | Underbody interior wiring harness/right rear seat backrest electrical connector | 35G |
| X54/44x1 | Underbody interior wiring harness/right rear seat backrest electrical connector | 27H |
| X54/44x1 | Underbody interior wiring harness/right rear seat backrest electrical connector | 72G |
| X54/44x1 | Underbody interior wiring harness/right rear seat backrest electrical connector | 32E |
| X55/32x1 | Right rear seat sitting surface heater pad electrical connector | 67G |
| Z143/2z1 | Right cushionbag microswitch end sleeve | 32G |
| Z35/73z1 | Interior CAN (CAN B) High connector sleeve | 19F |
| Z35/74z1 | Interior CAN (CAN B) low connector sleeve | 20F |
| Z35/77z1 | Interior CAN (CAN B) High connector sleeve | 16F |
| Z35/78z1 | Interior CAN (CAN B) low connector sleeve | 17F |
| Z61/83z1 | Right leg rest Hall sensor ground end sleeve | 63E |
| Z61/85z1 | Right head restraint adjustment Hall sensor ground end sleeve | 46E |
| Z61/87z1 | Right rear seat adjustment motors terminal 31 end sleeve | 24F |
