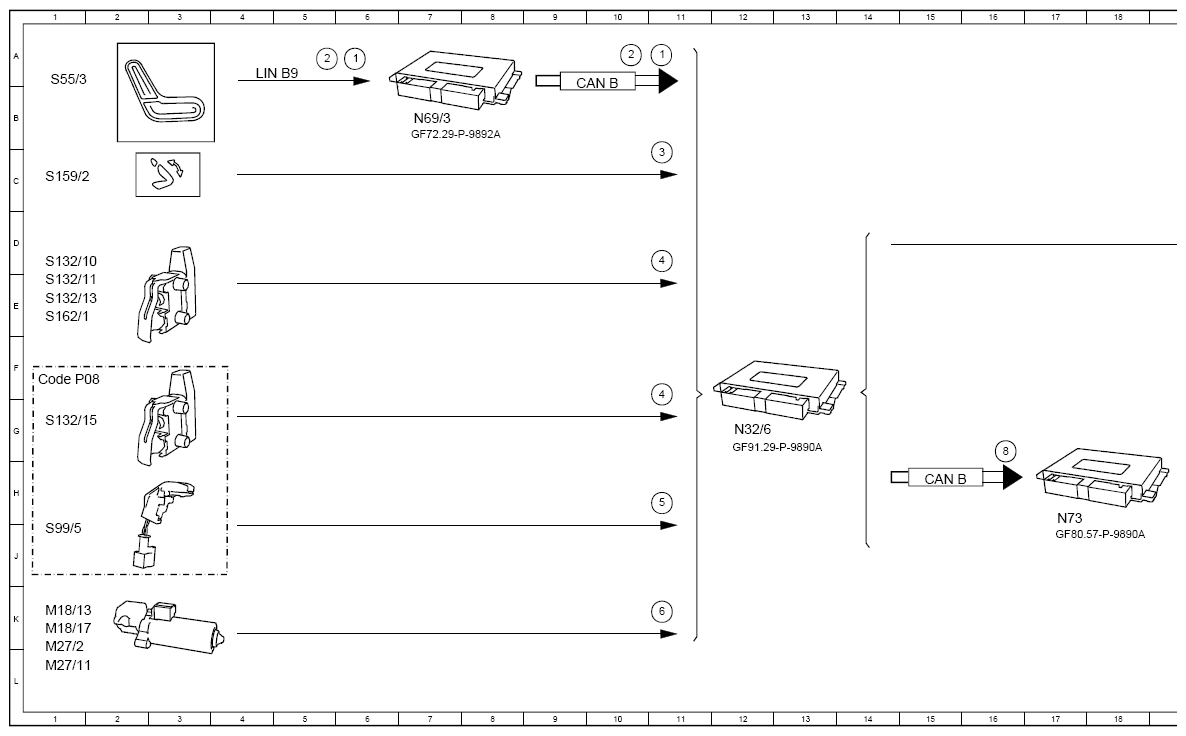

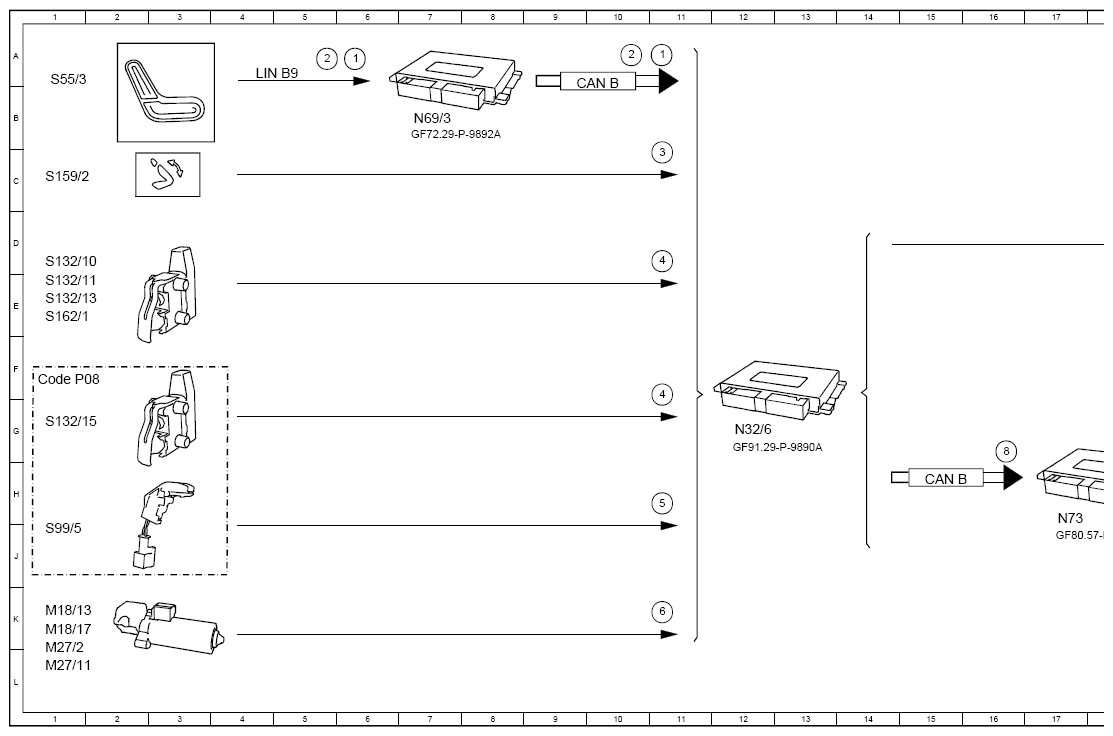

Function Schematic For Left Rear Seat Electric Seat Adjustment - PE91.29-P-2503-97A
Model 167
with code 567 (Vario rear seat)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Seat adjustment switch group, status | 11A |
| 1 | Seat adjustment switch group, status | 6A |
| 2 | Door rotary tumbler switch, status | 10A |
| 2 | Door rotary tumbler switch, status | 5A |
| 3 | Easy entry/exit, status | 11C |
| 4 | Backrest release/inclination microswitch, status | 11D |
| 4 | Backrest release/inclination microswitch, status | 11G |
| 5 | Stowage compartment switch, status | 11H |
| 6 | Hall sensors, signal | 11K |
| 7 | Seat adjustment motor, actuation | 21D |
| 8 | Rear backrest locking, status | 16G |
| 8 | Rear backrest locking, status | 21G |
| A26/17 | Head unit | 22H |
| CAN B | Interior CAN | 10B |
| CAN B | Interior CAN | 15H |
| CAN HMI | User interface CAN | 20H |
| Code P08 | Rear passenger compartment Comfort Package | 1F |
| LIN B9 | Left rear door LIN | 4A |
| M18/13 | Left rear seat head restraint seat adjustment motor | 22E |
| M18/13 | Left rear seat head restraint seat adjustment motor | 1K |
| M18/17 | Left rear fore/aft adjustment seat adjustment motor | 22E |
| M18/17 | Left rear fore/aft adjustment seat adjustment motor | 1K |
| M27/11 | Left rear seat backrest inclination adjustment motor | 22F |
| M27/11 | Left rear seat backrest inclination adjustment motor | 1L |
| M27/2 | Left rear seat height seat adjustment motor | 22E |
| M27/2 | Left rear seat height seat adjustment motor | 1L |
| N32/6 | Left rear seat control unit | 12G |
| N69/3 | Left rear door control unit | 7B |
| N73 | Electronic ignition switch control unit | 17H |
| S132/10 | Center 2nd seat row seat release switch | 1D |
| S132/11 | 2nd seat row seat release switch (through-loading feature) | 1E |
| S132/13 | Left 2nd seat row emergency release switch | 1E |
| S132/15 | Left 2nd seat row armrest release switch | 1G |
| S159/2 | Left 2nd seat row easy entry/exit switch | 1C |
| S162/1 | Left 2nd seat row folding backrest switch | 1E |
| S55/3 | Left 2nd seat row seat adjustment switch | 1A |
| S99/5 | Center console stowage compartment limit switch | 1J |
