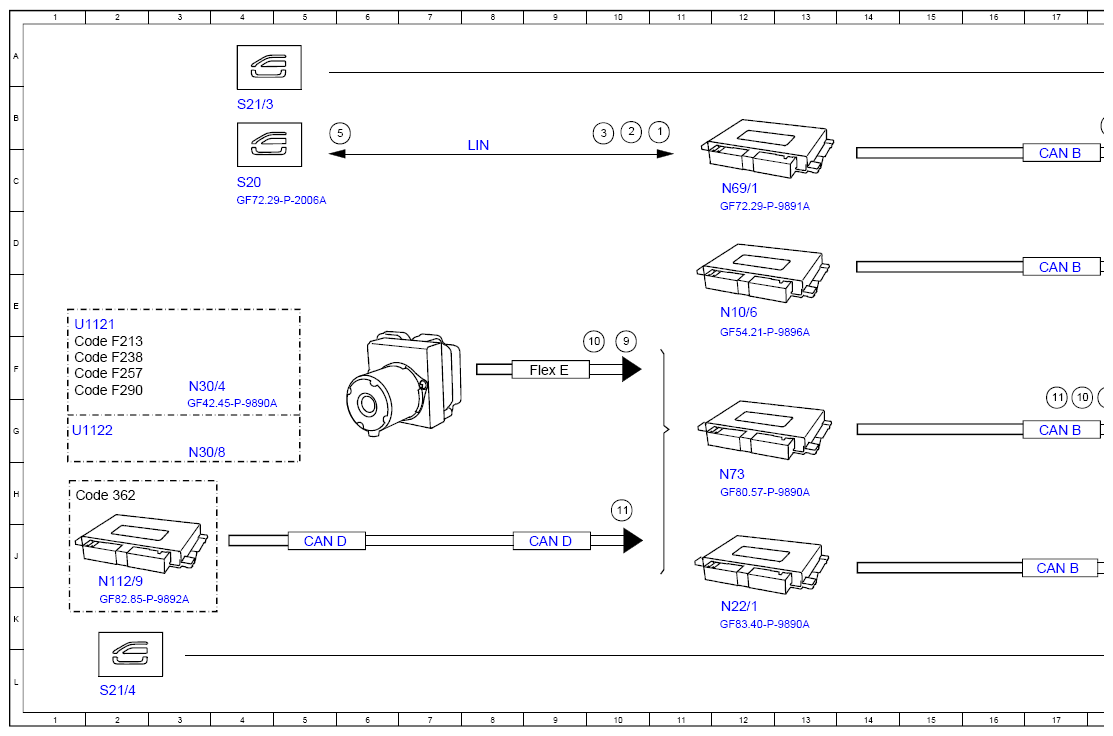

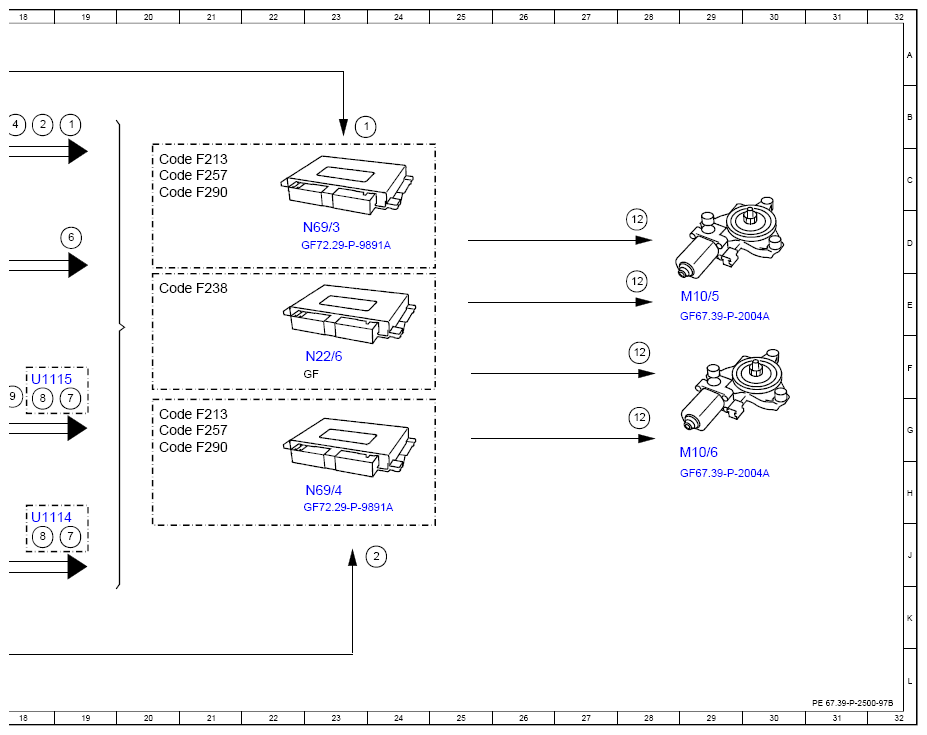

Function Schematic For Actuation Of Rear Power Window Assembly - PE67.39-P-2500-97B
Model 167
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Left rear passenger compartment power window assembly switch, status | 11B |
| 1 | Left rear passenger compartment power window assembly switch, status | 19B |
| 1 | Left rear passenger compartment power window assembly switch, status | 23B |
| 10 | Adjust PRE-SAFE®, request | 10F |
| 10 | Adjust PRE-SAFE®, request | 18F |
| 11 | Window lifter remote control, request | 17F |
| 11 | Window lifter remote control, request | 10H |
| 12 | Power window motor, actuation | 28G |
| 12 | Power window motor, actuation | 28D |
| 2 | Right rear passenger compartment power window assembly switch, status | 10B |
| 2 | Right rear passenger compartment power window assembly switch, status | 24G |
| 2 | Right rear passenger compartment power window assembly switch, status | 18B |
| 3 | Child safety lock switch, status | 10B |
| 4 | Rear side window child safety lock, status | 18B |
| 5 | Rear side window child safety lock readiness indicator, request | 6B |
| 6 | Rain closing, request | 19D |
| 7 | Convenience feature, status | 19G |
| 7 | Convenience feature, status | 19J |
| 8 | Convenience feature direction, signal | 19G |
| 8 | Convenience feature direction, signal | 19J |
| 9 | PRE-SAFE®, status | 10E |
| 9 | PRE-SAFE®, status | 18F |
| CAN B | Interior CAN | 17J |
| CAN B | Interior CAN | 17G |
| CAN B | Interior CAN | 17D |
| CAN B | Interior CAN | 17C |
| CAN D | Diagnostic CAN | 5J |
| CAN D | Diagnostic CAN | 9J |
| Code 362 | HERMES LTE | 1H |
| Flex E | Chassis FlexRay | 9F |
| Flex E | Chassis FlexRay | 9F |
| LIN | Local Interconnect Network | 8C |
| LIN | Local Interconnect Network | 8B |
| M10/5 | Left rear door power window motor | 29E |
| M10/6 | Right rear door power window motor | 29G |
| N10/6 | 12E | |
| N112/9 | HERMES control unit | 2J |
| N22/1 | Climate control control unit | 12K |
| N30/4 | Electronic Stability Program control unit | 3F |
| N30/8 | Regenerative braking system control unit | 3G |
| N69/1 | Driver door control unit | 12C |
| N69/3 | Left rear door control unit | 23D |
| N69/4 | Right rear door control unit | 23H |
| N73 | Electronic ignition switch control unit | 12H |
| S20 | Driver-side power window and outside mirror adjustment switch group | 4C |
| S21/3 | Left rear power window switch | 4B |
| S21/4 | Right rear power window switch | 2L |
| U1114 | Valid for convenience feature via air recirculation function | 18H |
| U1115 | Valid for convenience feature via central locking system | 18F |
| U1121 | Valid for model 167 | 1E |
| U1122 | Valid for model 293 | 1G |
