Wiring Diagram For Tire Pressure Monitor Control Unit - PE40.15-P-2101-97IDA

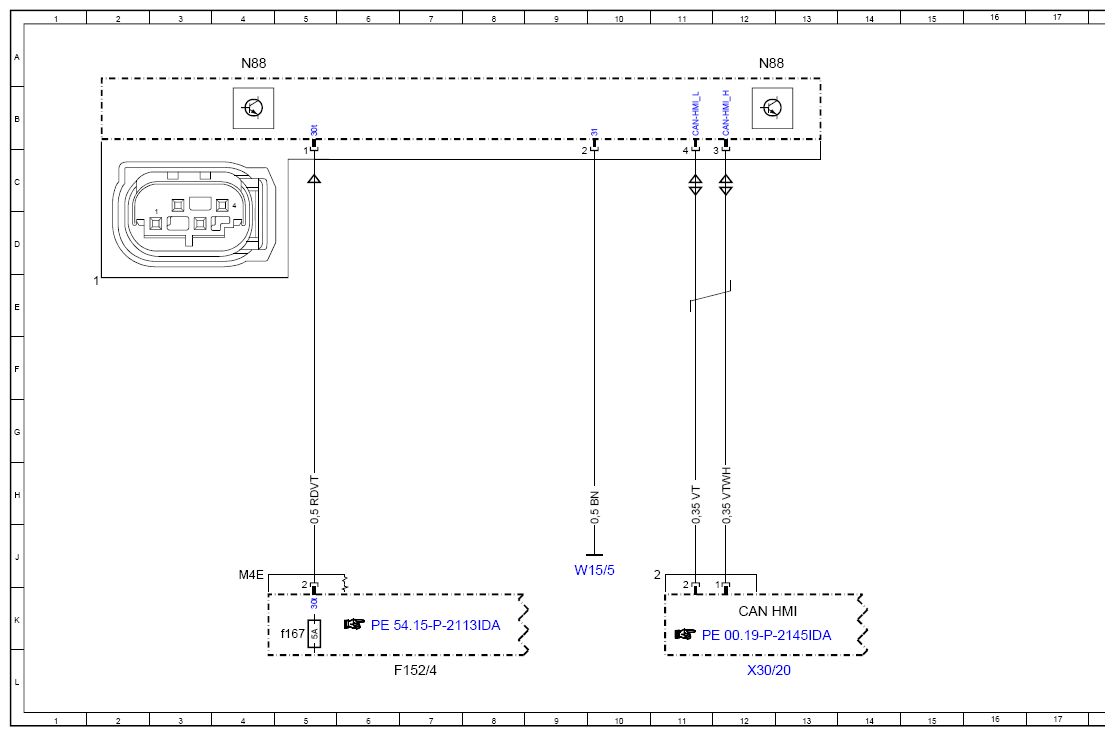

Model 247 with code 475 (Tire pressure monitoring system)

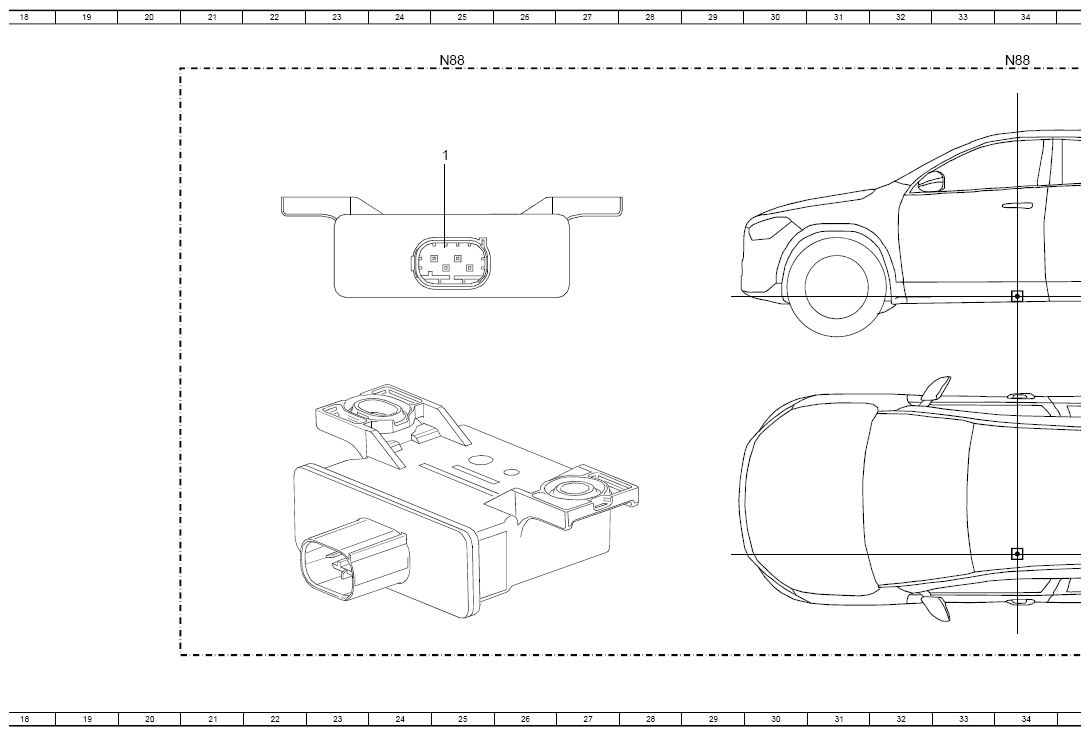

Control unit N88
| Code: | Designation: | Position: |
|---|---|---|

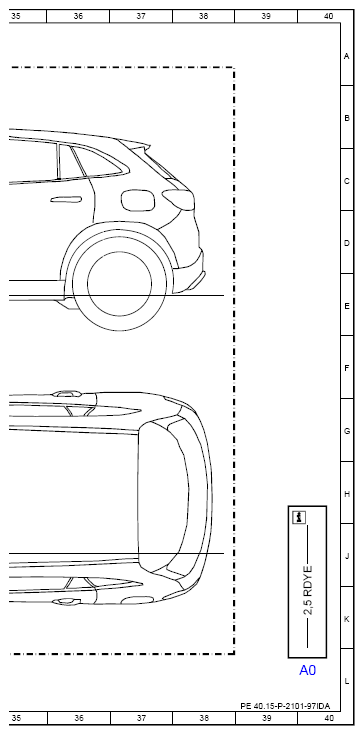

| A0 | Use of wiring diagrams | 40L |
| CAN HMI | User interface CAN | 12K |
| F15/4 | Vehicle interior fuse and relay module | 7L |
| F15/4f167 | Electrical fuse 167 | 5K |
| N88 | Tire pressure monitor control unit | 4A |
| N88 | Tire pressure monitor control unit | 12A |
| N88 | Tire pressure monitor control unit | 25A |
| N88 | Tire pressure monitor control unit | 34A |
| W1/5 | Left front footwell ground point | 9J |
| X3/20 | User interface CAN (CAN HMI) potential distributor | 12L |
