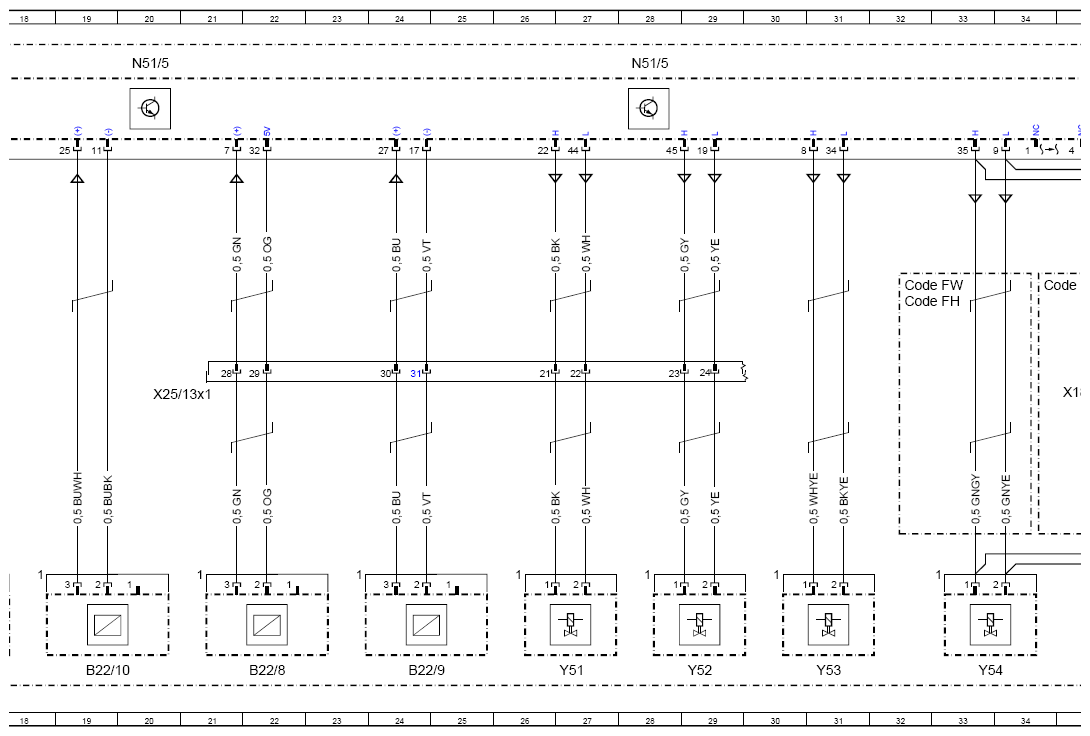

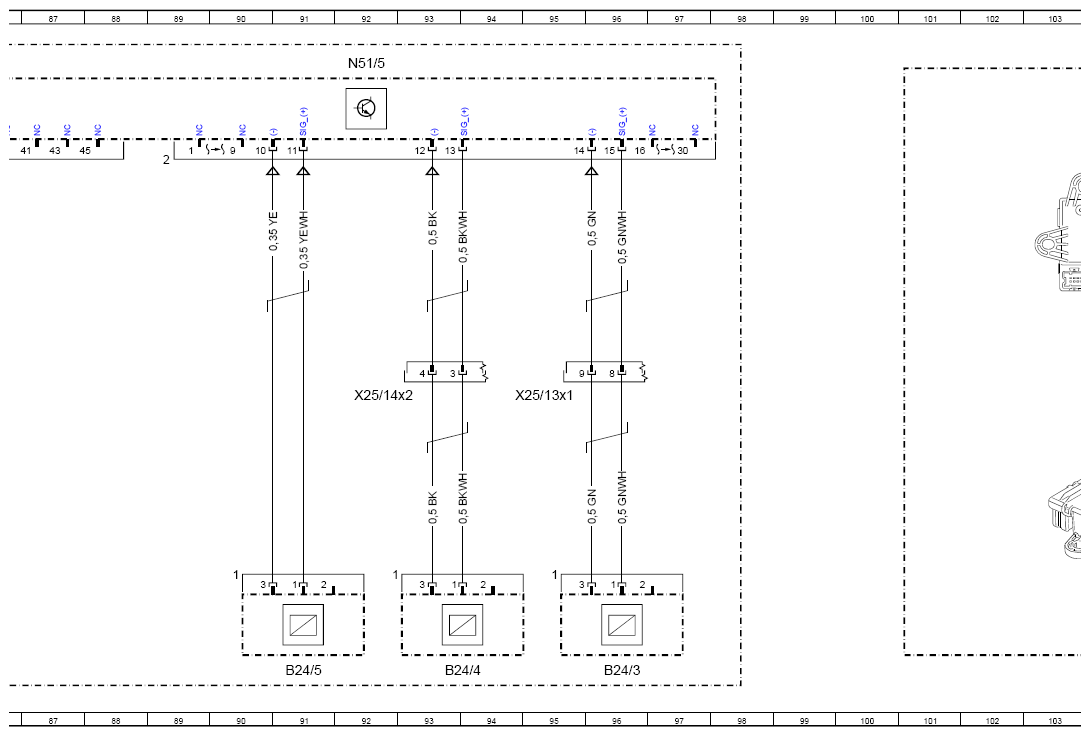

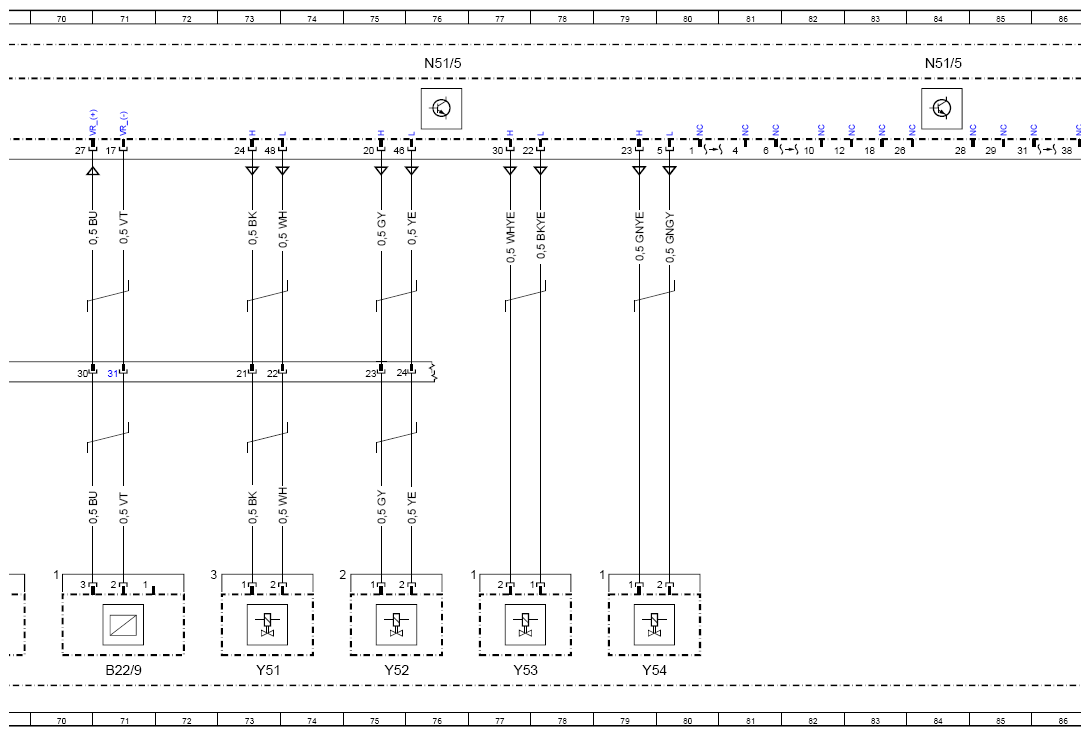

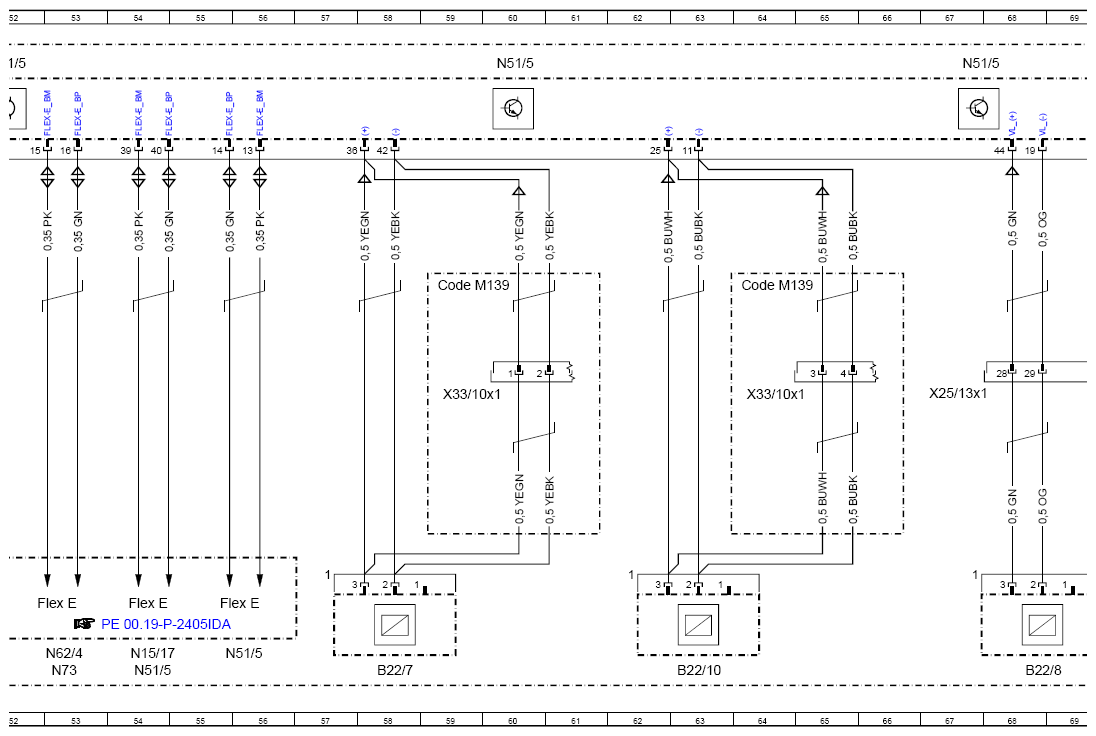

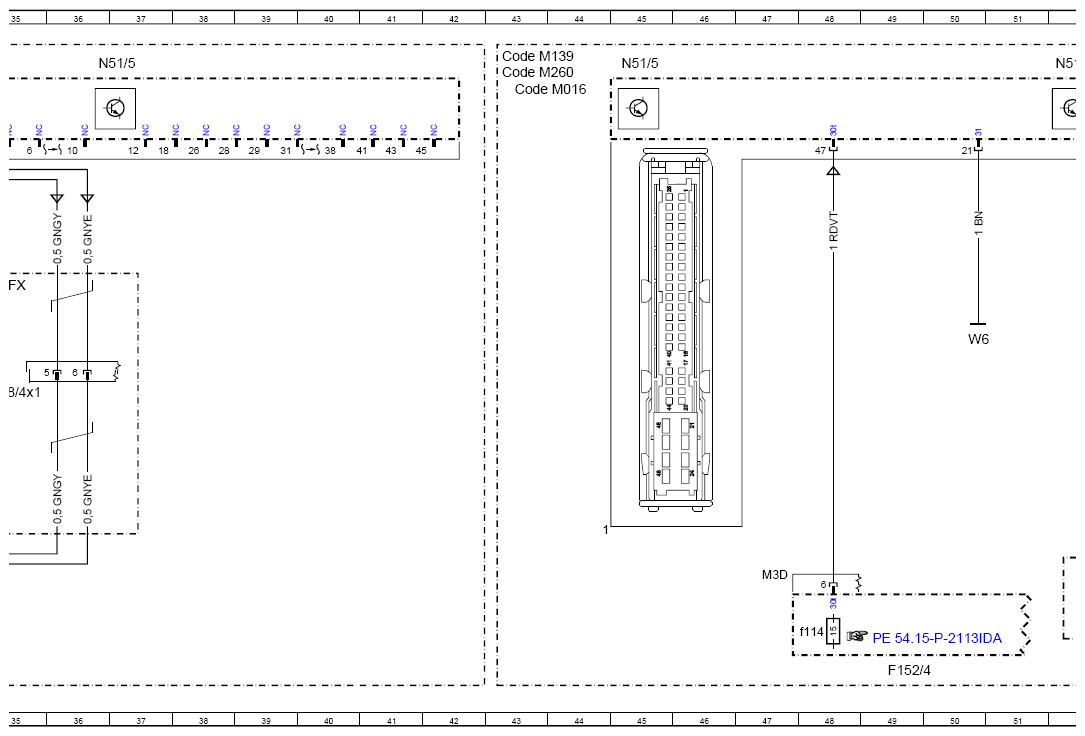

Wiring Diagram For Adaptive Damping System (ADS) Control Unit - PE32.32-P-2101-97IDA
Model 247
with code 457 (Comfort suspension with adjustable damping)
Control unit N51/5
Model 247
with code 459 (Steel suspension with adjustable damping)
Control unit N51/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 120L |
| B2/10 | Right rear level sensor | 63L |
| B2/10 | Right rear level sensor | 19L |
| B2/7 | Left rear level sensor | 58L |
| B2/7 | Left rear level sensor | 17L |
| B2/8 | Left front level sensor | 68L |
| B2/8 | Left front level sensor | 22L |
| B2/9 | Right front level sensor | 71L |
| B2/9 | Right front level sensor | 24L |
| B2/3 | Left front body lateral acceleration sensor | 96L |
| B2/4 | Right front body lateral acceleration sensor | 93L |
| B2/5 | Left rear body lateral acceleration sensor | 91L |
| Code FH | HATCHBACK | 32E |
| Code FW | SEDAN | 32E |
| Code FX | Special version | 34E |
| Code M016 | Uprated high-performance engine | 1B |
| Code M016 | Uprated high-performance engine | 43B |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 59E |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 64E |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 2A |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 43A |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 2A |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 43A |
| F15/4 | Vehicle interior fuse and relay module | 49L |
| F15/4 | Vehicle interior fuse and relay module | 8L |
| F15/4f114 | Fuse 114 | 48K |
| F15/4f114 | Fuse 114 | 6K |
| Flex E | Chassis FlexRay | 52K |
| Flex E | Chassis FlexRay | 54K |
| Flex E | Chassis FlexRay | 55K |
| Flex E | Chassis FlexRay | 11K |
| Flex E | Chassis FlexRay | 13K |
| Flex E | Chassis FlexRay | 14K |
| N1/17 | All-wheel drive control unit | 54L |
| N1/17 | All-wheel drive control unit | 13L |
| N5/5 | Adaptive damping system control unit | 52A |
| N5/5 | Adaptive damping system control unit | 105A |
| N5/5 | Adaptive damping system control unit | 113A |
| N5/5 | Adaptive damping system control unit | 54L |
| N51/5 | Adaptive damping system control unit | 56L |
| N5/5 | Adaptive damping system control unit | 4A |
| N5/5 | Adaptive damping system control unit | 13L |
| N5/5 | Adaptive damping system control unit | 14L |
| N5/5 | Adaptive damping system control unit | 12A |
| N5/5 | Adaptive damping system control unit | 20A |
| N5/5 | Adaptive damping system control unit | 28A |
| N5/5 | Adaptive damping system control unit | 36A |
| N5/5 | Adaptive damping system control unit | 60A |
| N5/5 | Adaptive damping system control unit | 67A |
| N5/5 | Adaptive damping system control unit | 76A |
| N5/5 | Adaptive damping system control unit | 84A |
| N5/5 | Adaptive damping system control unit | 92A |
| N5/5 | Adaptive damping system control unit | 45A |
| N6/4 | Mercedes-Benz Intelligent Drive control unit | 53L |
| N6/4 | Mercedes-Benz Intelligent Drive control unit | 11L |
| N73 | Electronic ignition switch control unit | 53L |
| N73 | Electronic ignition switch control unit | 11L |
| W6 | Left wheel arch trunk ground point | 50F |
| W6 | Left wheel arch trunk ground point | 8F |
| X1/4x1 | Vehicle interior/sound system electrical connector | 35F |
| X2/13x1 | Left engine compartment/vehicle interior electrical connector | 67F |
| X2/13x1 | Left engine compartment/vehicle interior electrical connector | 20F |
| X2/13x1 | Left engine compartment/vehicle interior electrical connector | 95G |
| X2/14x2 | Right engine compartment/vehicle interior electrical connector | 92G |
| X3/10x1 | Level sensor electrical connector | 59G |
| X3/10x1 | Level sensor electrical connector | 64G |
| Y51 | Left front axle damping valve unit | 73L |
| Y51 | Left front axle damping valve unit | 27L |
| Y52 | Right front axle damping valve unit | 75L |
| Y52 | Right front axle damping valve unit | 29L |
| Y53 | Left rear axle damping valve unit | 77L |
| Y53 | Left rear axle damping valve unit | 31L |
| Y54 | Right rear axle damping valve unit | 79L |
| Y54 | Right rear axle damping valve unit | 33L |
