Wiring Diagram For DC Current Charge-Connection Unit - PE47.70-P-2001-97IDA
Model 247
with code ME08 (Hybrid drive 75-84 kW VARIANT (INCLUDING PLUGIN))

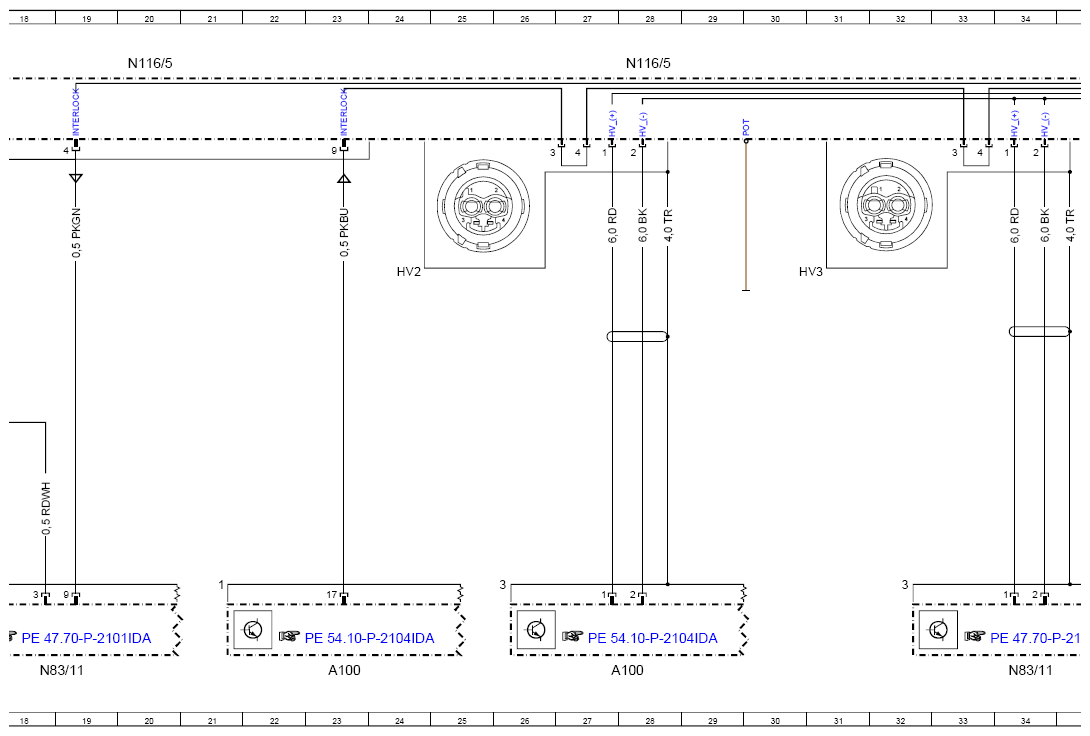

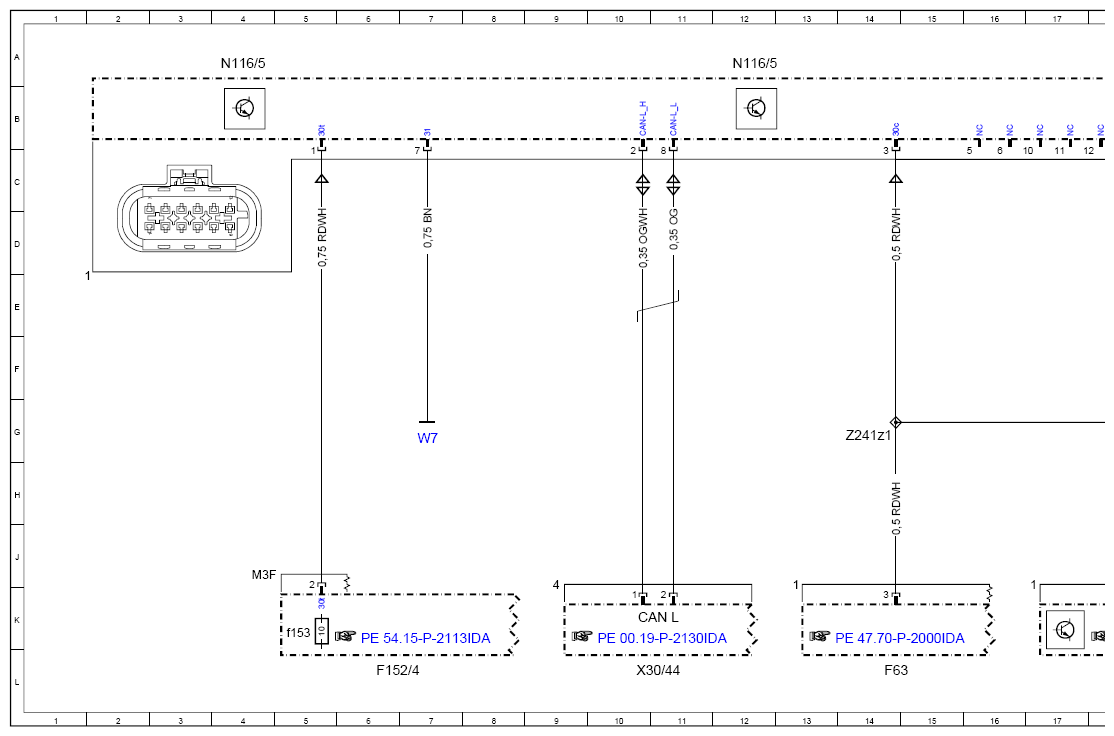

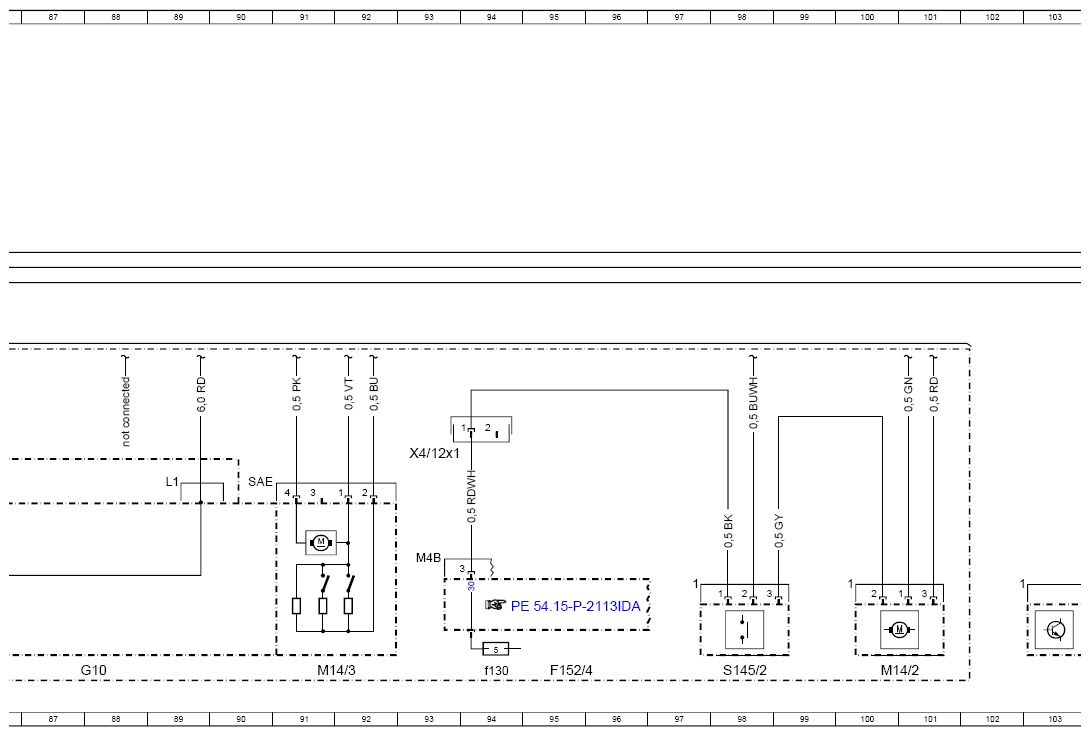

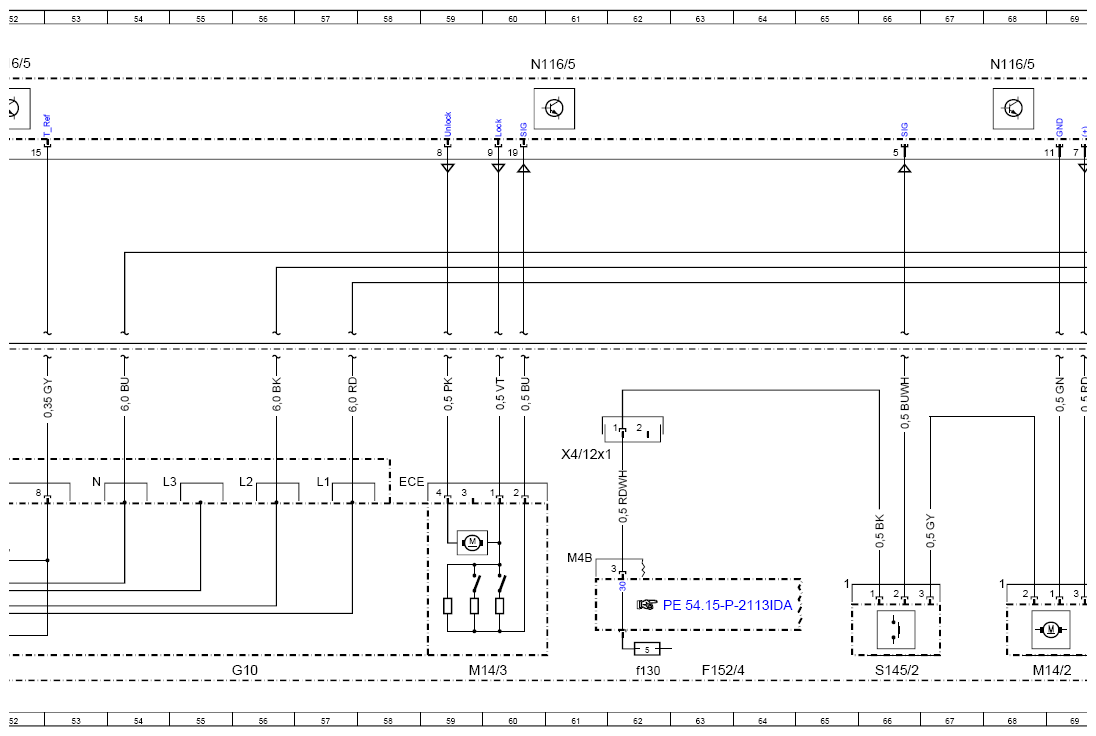

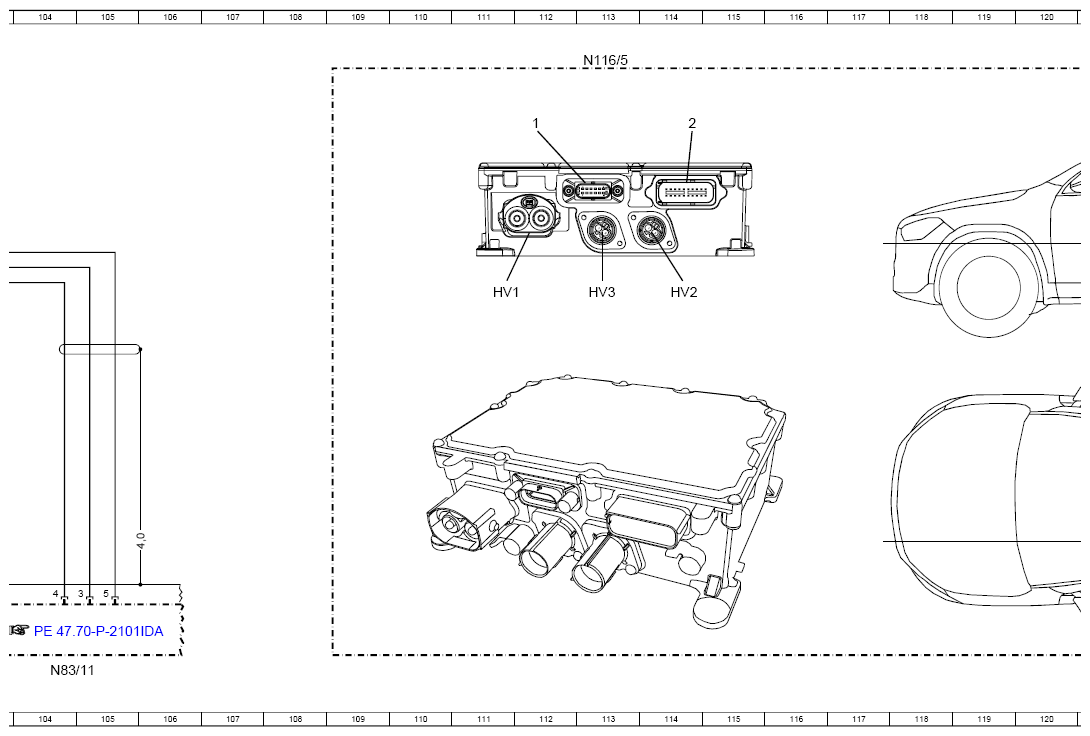

Control unit N116/5
| Code: | Designation: | Position: |
|---|---|---|

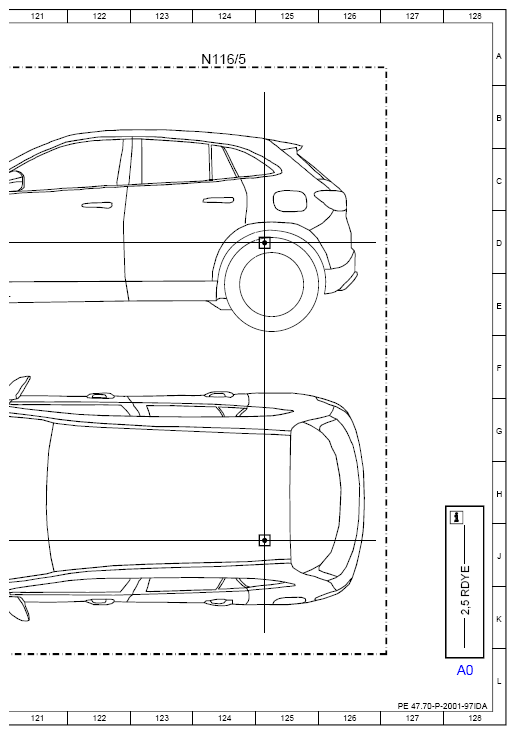

| A0 | Use of wiring diagrams | 128L |
| A100 | High-voltage battery module | 23L |
| A100 | High-voltage battery module | 28L |
| CAN L | Hybrid CAN | 10K |

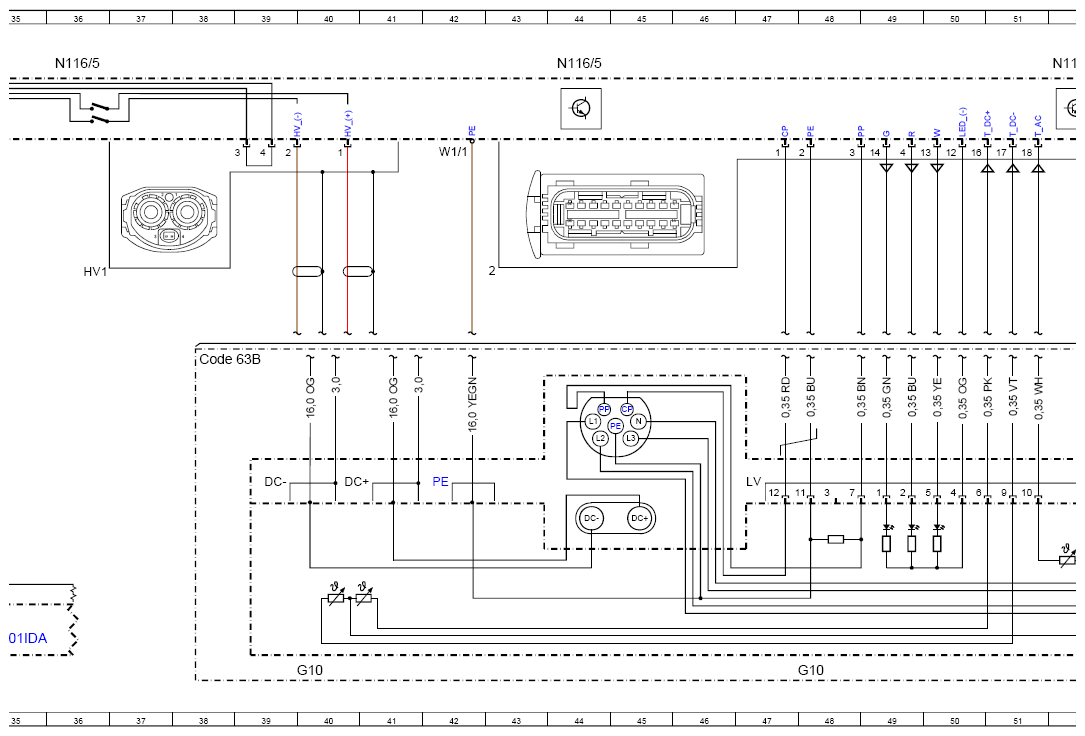

| Code 63B | Vehicle plug xEV charging socket Combo2/Type2 | 38F |

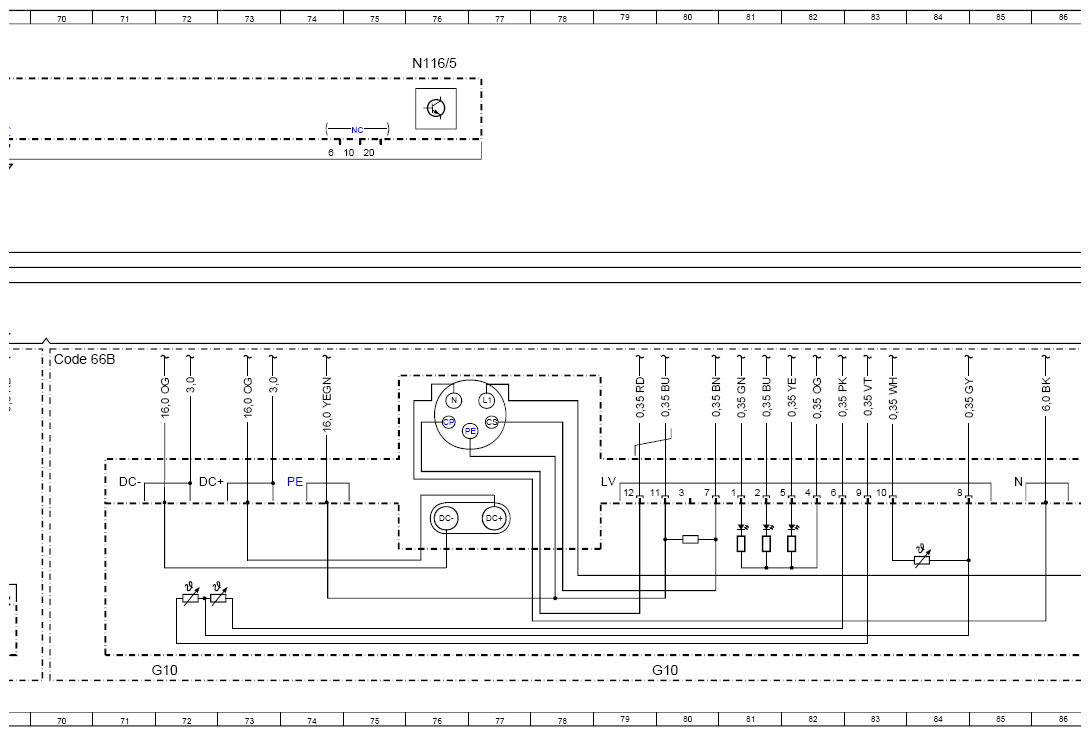

| Code 66B | Vehicle plug xEV charging socket Combo1/Type1 | 70F |
| F15/4 | Vehicle interior fuse and relay module | 6L |
| F15/4 | Vehicle interior fuse and relay module | 63L |
| F15/4 | Vehicle interior fuse and relay module | 95L |
| F15/4f130 | Fuse 130 | 62L |
| F15/4f130 | Fuse 130 | 94L |
| F15/4f153 | Fuse 153 | 5K |
| F63 | Pyrofuse | 14L |
| G10 | DC/AC charging vehicle socket | 40L |
| G10 | DC/AC charging vehicle socket | 56L |
| G10 | DC/AC charging vehicle socket | 48L |
| G10 | DC/AC charging vehicle socket | 72L |
| G10 | DC/AC charging vehicle socket | 88L |
| G10 | DC/AC charging vehicle socket | 80L |
| M1/2 | Socket flap central locking system actuator | 68L |
| M1/2 | Socket flap central locking system actuator | 100L |
| M1/3 | Charger plug lock motor | 59L |
| M1/3 | Charger plug lock motor | 91L |
| N11/5 | DC/DC converter charger | 4A |
| N11/5 | DC/DC converter charger | 113A |
| N11/5 | DC/DC converter charger | 124A |
| N11/5 | DC/DC converter charger | 12A |
| N11/5 | DC/DC converter charger | 44A |
| N11/5 | DC/DC converter charger | 60A |
| N11/5 | DC/DC converter charger | 68A |
| N11/5 | DC/DC converter charger | 76A |
| N11/5 | DC/DC converter charger | 20A |
| N11/5 | DC/DC converter charger | 28A |
| N11/5 | DC/DC converter charger | 36A |
| N11/5 | DC/DC converter charger | 52A |
| N8/11 | Alternating current charger for high-voltage battery | 18L |
| N8/11 | Alternating current charger for high-voltage battery | 34L |
| N8/11 | Alternating current charger for high-voltage battery | 104L |
| S14/2 | Charging interruption button | 66L |
| S14/2 | Charging interruption button | 98L |
| W7 | Right wheelhouse trunk ground point | 7G |
| X3/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 10L |
| X/12x1 | High-voltage charge abort button electrical connector | 61G |
| X/12x1 | High-voltage charge abort button electrical connector | 93G |
| Z241z1 | Circuit 30c connector sleeve | 14G |
