Trailer Recognition Control Unit Wiring Diagram - PE31.19-P-2101-97IDA
Model 247 with code 550 (Trailer coupling)

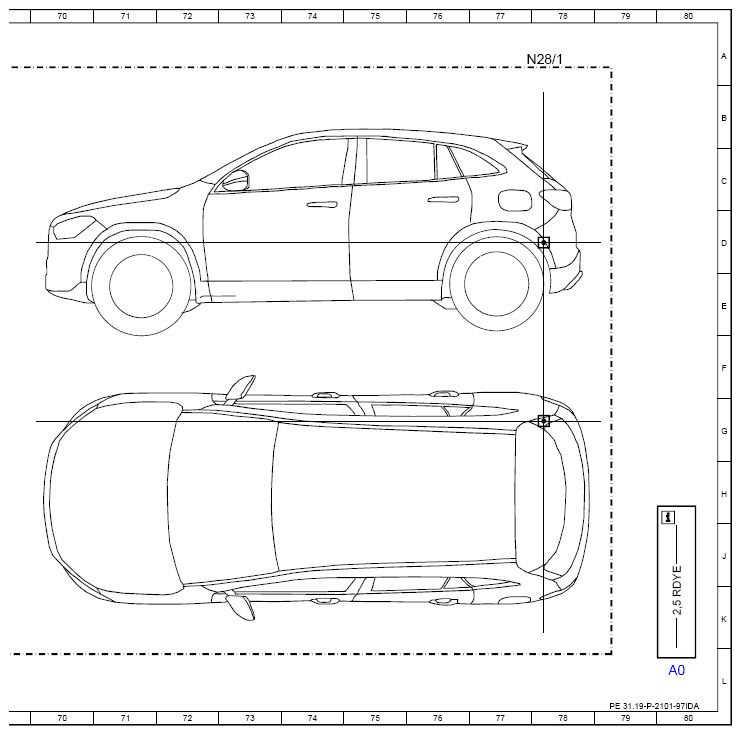

Control unit N28/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 80L |

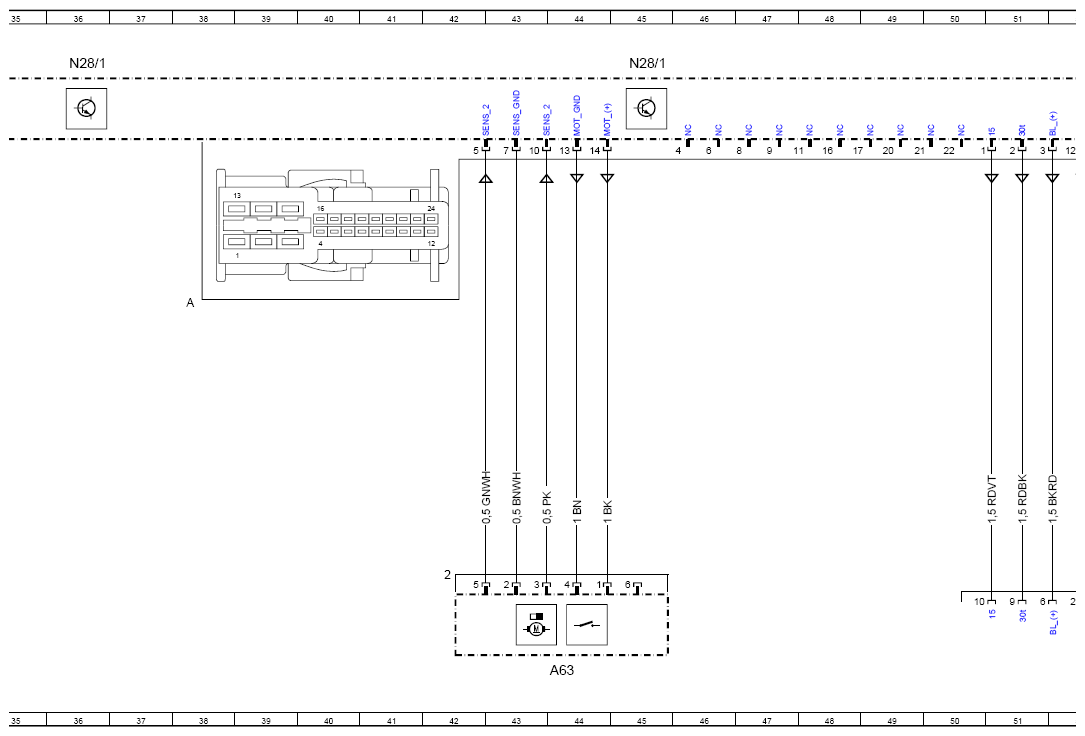

| A63 | Trailer hitch release | 44L |

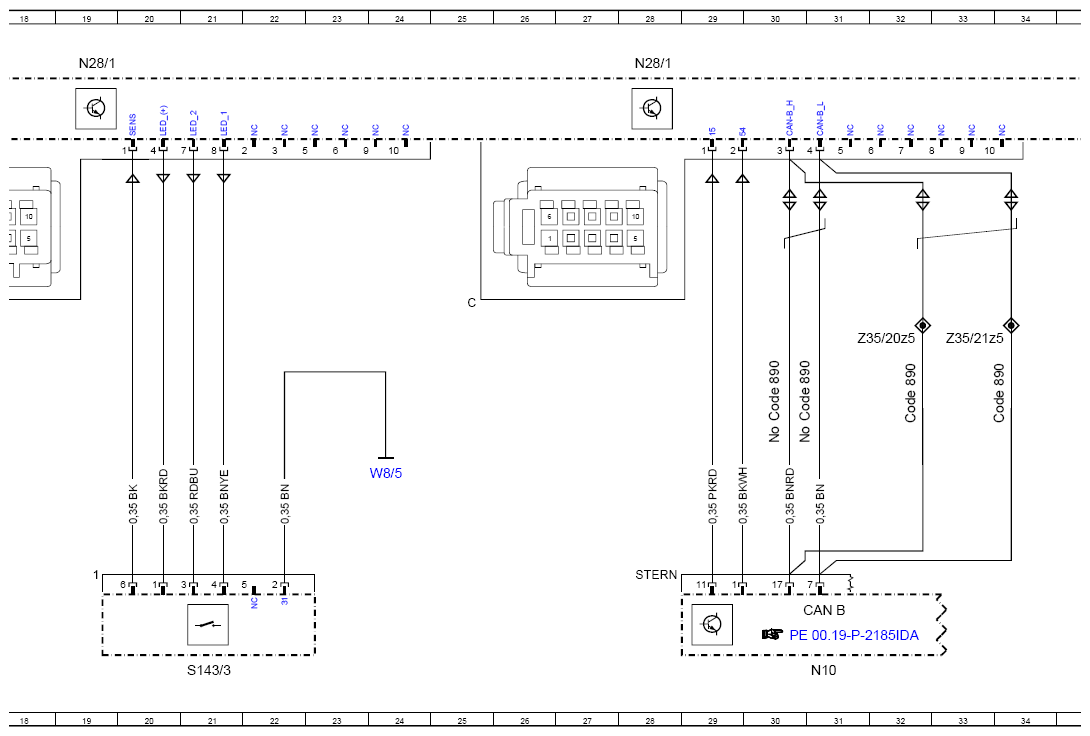

| CAN B | Interior CAN | 30K |
| Code 890 | EASY-PACK liftgate | 32G |
| Code 890 | EASY-PACK liftgate | 30G |
| Code 890 | EASY-PACK liftgate | 31G |
| Code 890 | EASY-PACK liftgate | 34G |

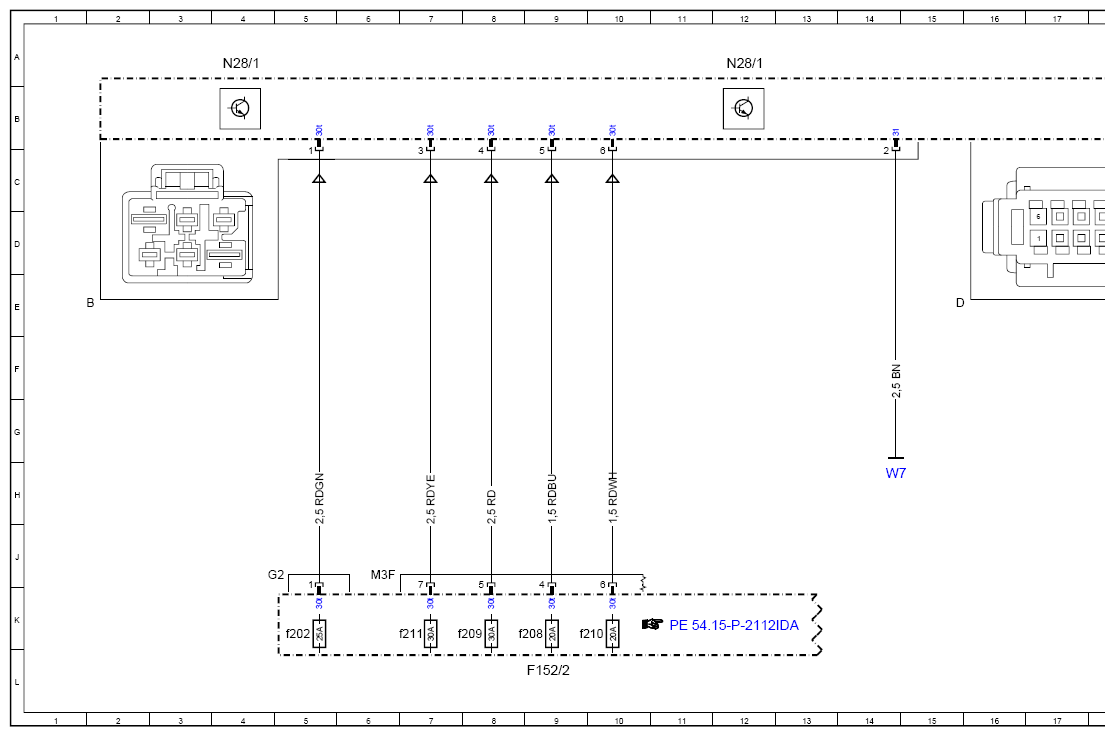

| F15/2 | Rear fuse and relay module | 9L |
| F15/2f202 | Fuse 202 | 5K |
| F15/2f208 | Fuse 208 | 9K |
| F15/2f209 | Fuse 209 | 8K |
| F15/2f210 | Fuse 210 | 10K |
| F15/2f211 | Fuse 211 | 7K |
| N10 | Central control module | 31L |
| N2/1 | Trailer recognition control unit | 4A |
| N2/1 | Trailer recognition control unit | 12A |
| N2/1 | Trailer recognition control unit | 19A |
| N2/1 | Trailer recognition control unit | 28A |
| N2/1 | Trailer recognition control unit | 36A |
| N2/1 | Trailer recognition control unit | 45A |
| N2/1 | Trailer recognition control unit | 53A |
| N2/1 | Trailer recognition control unit | 65A |
| N2/1 | Trailer recognition control unit | 78A |
| S14/3 | Trailer hitch switch | 21L |
| W7 | Right wheelhouse trunk ground point | 14H |
| W/9 | Trailer hitch ground point | 58H |
| W/5 | Right tailgate ground point | 24H |

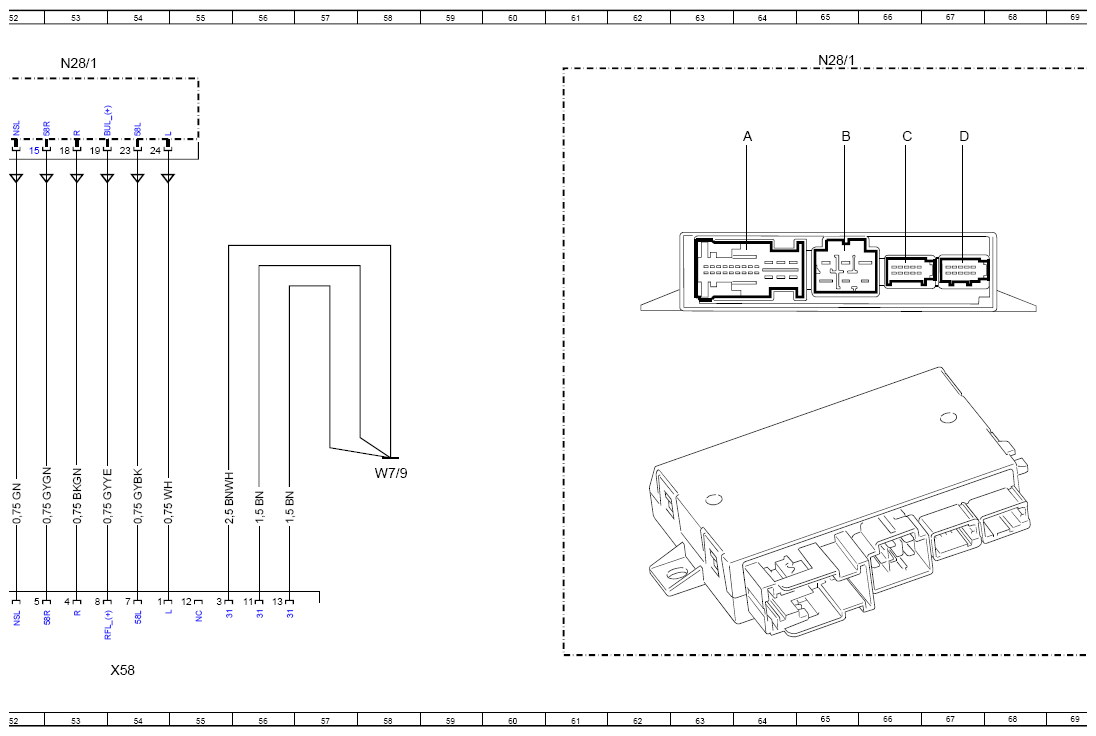

| X58 | Trailer socket | 54L |
| Z3/20z5 | Interior CAN (CAN B) high end sleeve 5 | 32F |
| Z3/21z5 | Interior CAN (CAN B) low end sleeve 5 | 33F |
