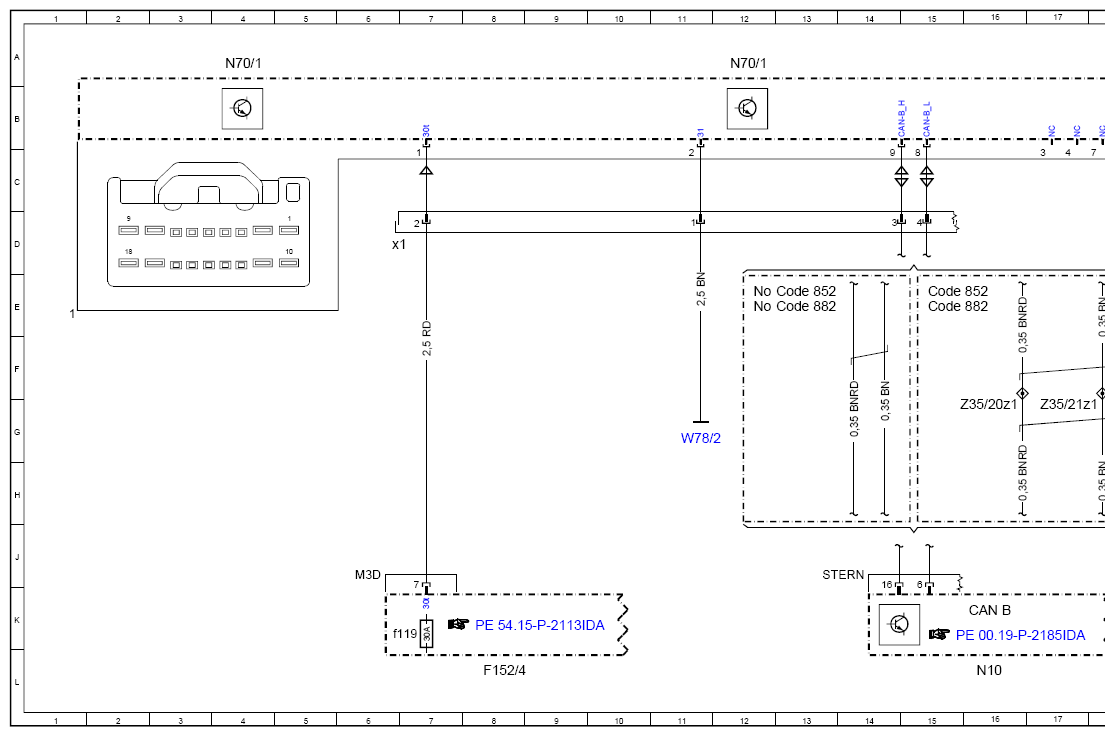

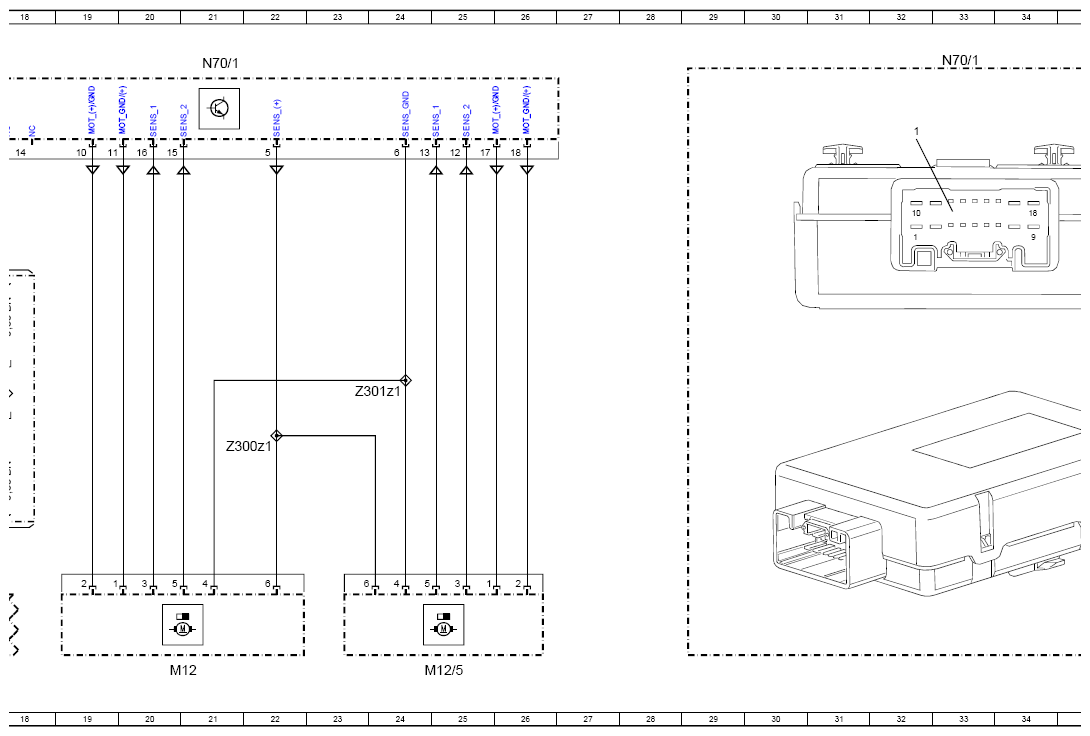

Wiring Diagram For Panoramic Sliding Sunroof Control Module - PE77.20-P-2104-97IDA
Model 247
with code 413 (Automatic panoramic sliding sunroof)
Control module N70/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| CAN B | Interior CAN | 16K |
| Code 852 | Sensor system for anti-theft alarm system (ATA) | 15E |
| Code 852 | Sensor system for anti-theft alarm system (ATA) | 13E |
| Code 882 | Interior monitoring | 15E |
| Code 882 | Interior monitoring | 13E |
| F152/4 | Vehicle interior fuse and relay module | 8L |
| F152/4f119 | Fuse 119 | 7K |
| M12 | Panoramic sliding roof drive unit | 20L |
| M12/5 | Panoramic sliding roof roller sun blind drive unit | 25L |
| N10 | Central control module | 16L |

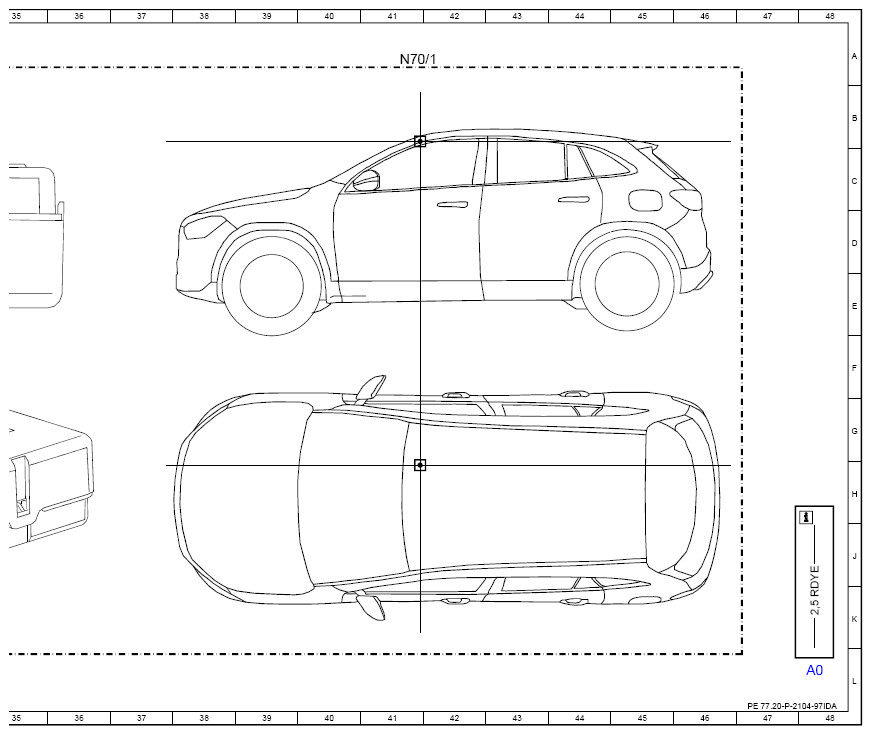

| N70/1 | Panoramic sliding roof control unit | 4A |
| N70/1 | Panoramic sliding roof control unit | 12A |
| N70/1 | Panoramic sliding roof control unit | 21A |
| N70/1 | Panoramic sliding roof control unit | 33A |
| N70/1 | Panoramic sliding roof control unit | 41A |
| N70/1x1 | Panoramic sliding sunroof control unit electrical connector | 6D |
| W78/2 | Roof ground point 2 | 11G |
| Z300z1 | Voltage supply connector sleeve | 22G |
| Z301z1 | Ground connection connector sleeve | 24F |
| Z35/20z1 | Interior CAN (CAN B) high end sleeve 1 | 16G |
| Z35/21z1 | Interior CAN (CAN B) low end sleeve 1 | 17G |
