Wiring Diagram For Mercedes-Benz Intelligent Drive Control Unit - PE30.30-P-2106-97IDA
Model 247
with code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))

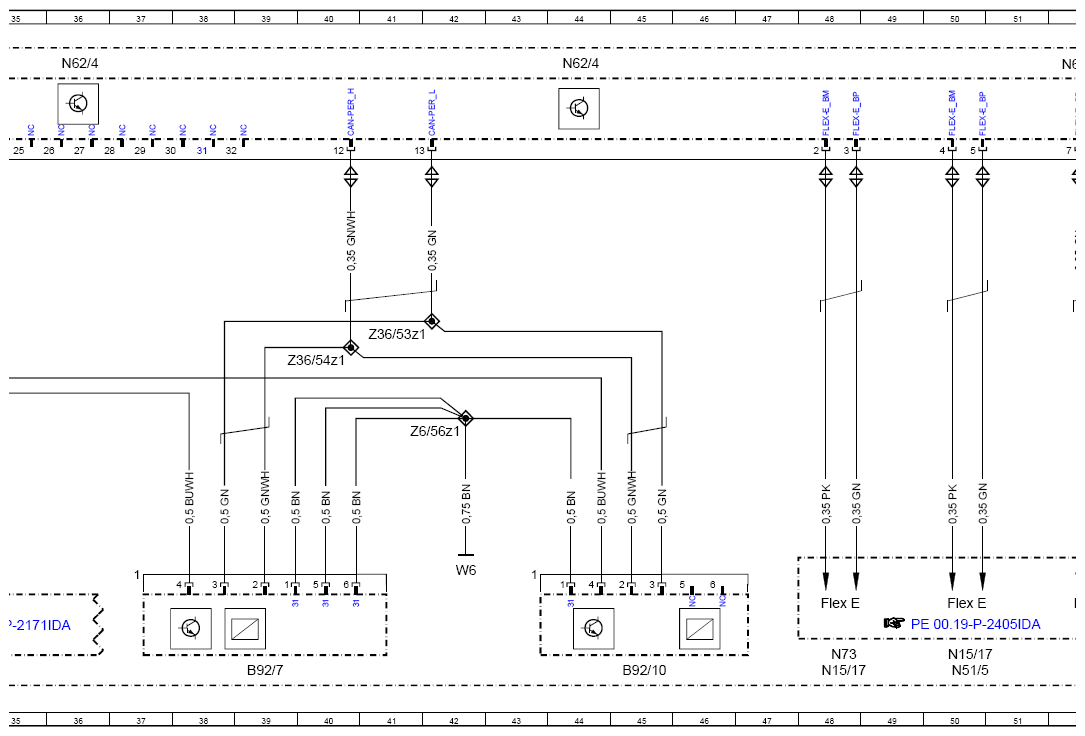

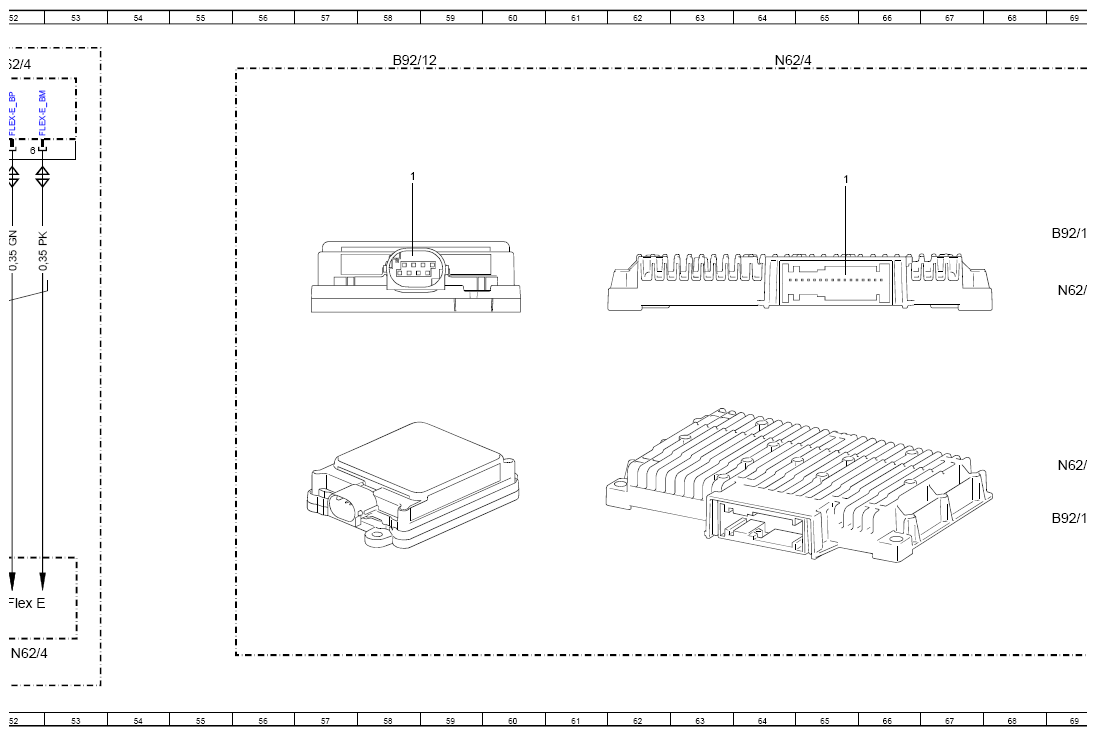

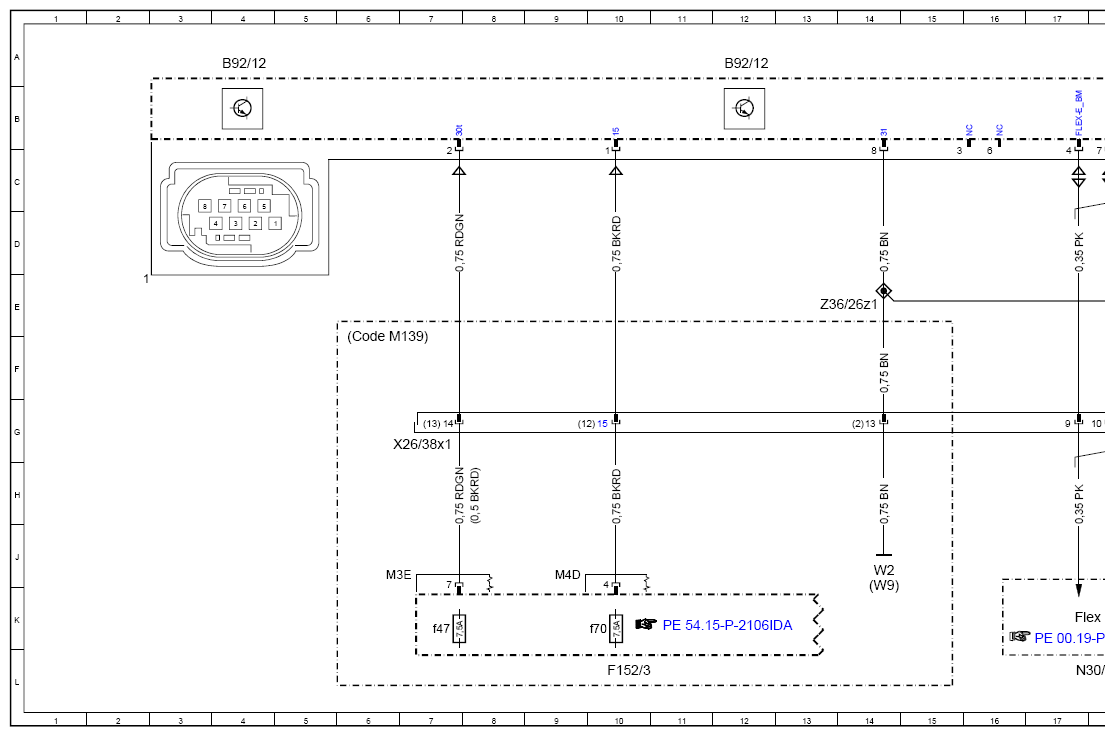

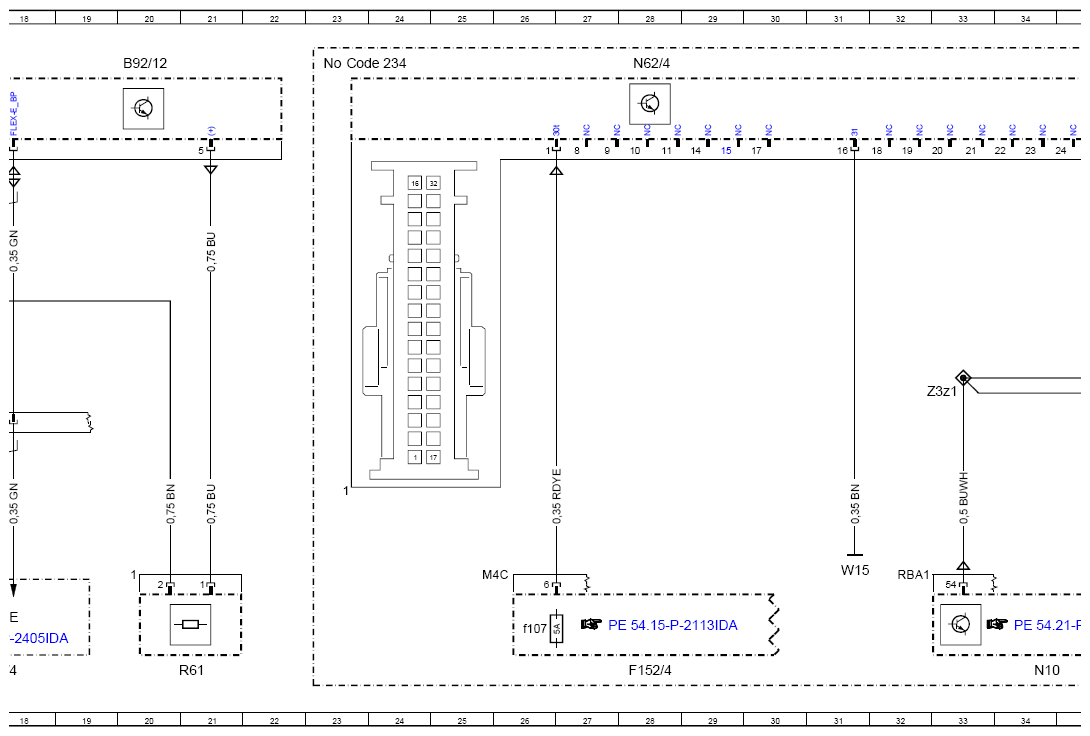

Control unit N62/4, radar sensor B92/12
| Code: | Designation: | Position: |
|---|---|---|

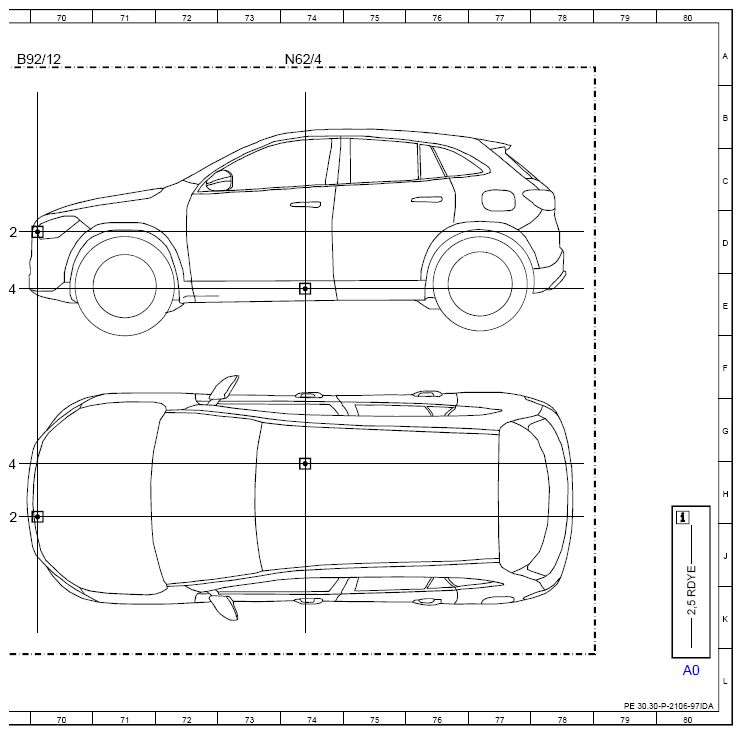

| A0 | Use of wiring diagrams | 80L |
| B9/10 | Left outer rear radar sensor | 45L |
| B9/12 | Short and long-range radar sensor | 58A |
| B9/12 | Short and long-range radar sensor | 69A |
| B9/12 | Short and long-range radar sensor | 69D |
| B9/12 | Short and long-range radar sensor | 69H |
| B9/12 | Short and long-range radar sensor | 4A |
| B9/12 | Short and long-range radar sensor | 12A |
| B9/12 | Short and long-range radar sensor | 20A |
| B9/7 | Right outer rear radar sensor | 39L |
| Code 234 | Blind spot assist | 23A |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 6F |
| F15/3 | Engine compartment fuse and relay module | 10L |
| F15/3f47 | Fuse 47 | 7K |
| F15/3f70 | Fuse 70 | 10K |
| F15/4 | Vehicle interior fuse and relay module | 28L |
| F15/4f107 | Fuse 107 | 26K |
| Flex E | Chassis FlexRay | 48K |
| Flex E | Chassis FlexRay | 50K |
| Flex E | Chassis FlexRay | 17K |
| Flex E | Chassis FlexRay | 52K |
| N10 | Central control module | 34L |
| N1/17 | All-wheel drive control unit | 50L |
| N1/17 | All-wheel drive control unit | 48L |
| N3/4 | Electronic Stability Program control unit | 17L |
| N5/5 | Adaptive damping system control unit | 50L |
| N6/4 | Mercedes-Benz Intelligent Drive control unit | 64A |
| N6/4 | Mercedes-Benz Intelligent Drive control unit | 74A |
| N6/4 | Mercedes-Benz Intelligent Drive control unit | 69E |
| N6/4 | Mercedes-Benz Intelligent Drive control unit | 69H |
| N6/4 | Mercedes-Benz Intelligent Drive control unit | 52A |
| N6/4 | Mercedes-Benz Intelligent Drive control unit | 28A |
| N6/4 | Mercedes-Benz Intelligent Drive control unit | 44A |
| N6/4 | Mercedes-Benz Intelligent Drive control unit | 52L |
| N6/4 | Mercedes-Benz Intelligent Drive control unit | 36A |
| N73 | Electronic ignition switch control unit | 48L |
| R61 | Radome heater | 21L |
| W15 | Right front footwell ground point | 31J |
| W2 | Right front engine compartment ground point | 14J |
| W6 | Left wheel arch trunk ground point | 42J |
| W9 | Left front ground point | 14K |
| X2/38x1 | Front bumper electrical connector | 6G |
| Z3/26z1 | Ground connection connector sleeve | 14E |
| Z3/53z1 | Periphery CAN (CAN PER) low connector sleeve | 41F |
| Z3/54z1 | Periphery CAN (CAN PER) high connector sleeve | 40F |
| Z3z1 | Tml. 15 connector sleeve | 33F |
| Z/56z1 | Circuit 31 connector sleeve | 42G |
