Wiring Diagram For Active Brake Assist Controller Unit - PE30.30-P-2108-97IDA
Model 247
with code 258 (Active Brake Assist System)

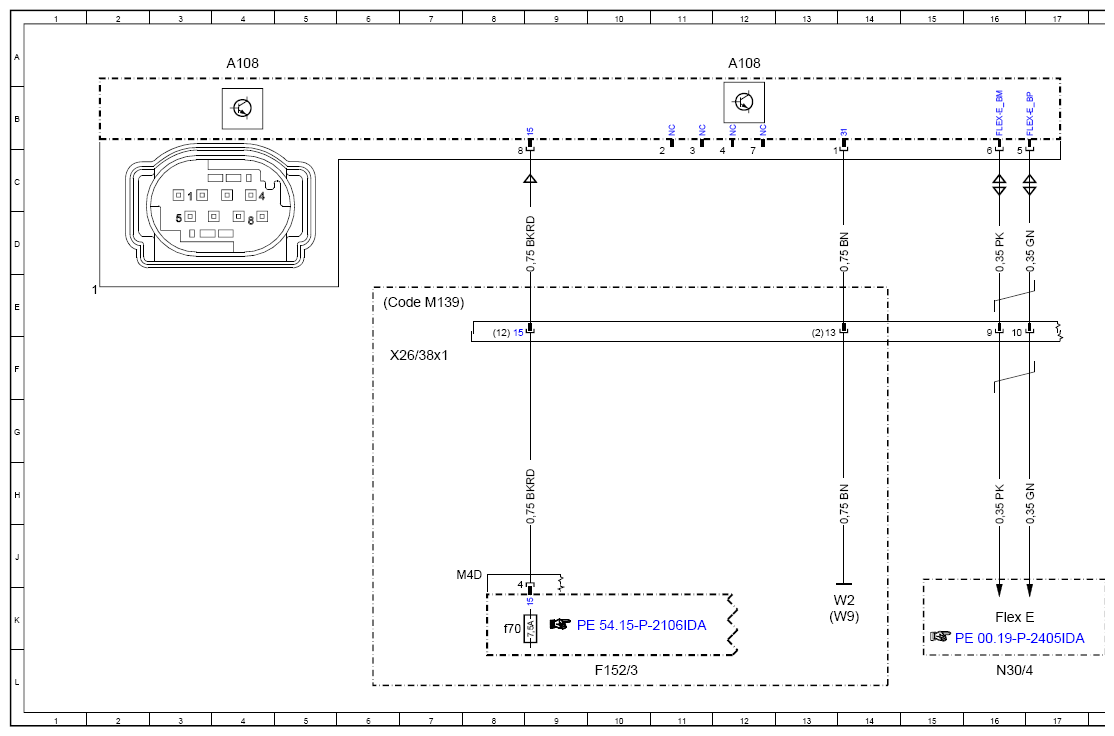

Control unit A108
| Code: | Designation: | Position: |
|---|---|---|

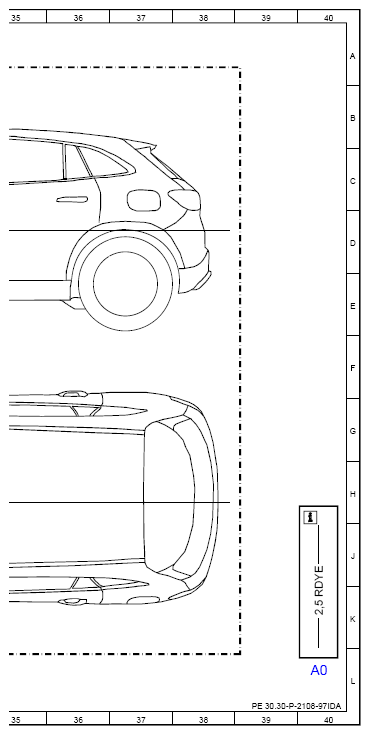

| A0 | Use of wiring diagrams | 40L |

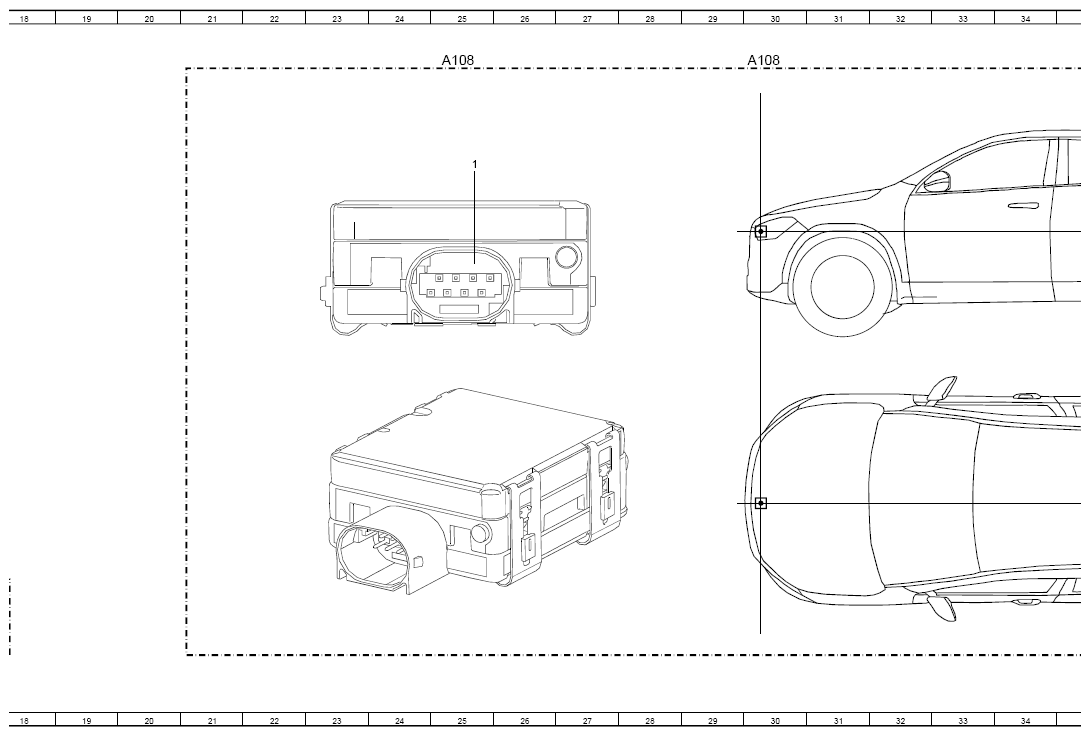

| A108 | Active Brake Assist controller unit | 4A |
| A108 | Active Brake Assist controller unit | 12A |
| A108 | Active Brake Assist controller unit | 25A |
| A108 | Active Brake Assist controller unit | 30A |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 6E |
| F15/3 | Engine compartment fuse and relay module | 10L |
| F15/3f70 | Fuse 70 | 8K |
| Flex E | Chassis FlexRay | 16K |
| N3/4 | Electronic Stability Program control unit | 16L |
| W2 | Right front engine compartment ground point | 14K |
| W9 | Left front ground point | 13K |
| X2/38x1 | Front bumper electrical connector | 6F |
