Function Schematic, Actuate Cornering Lights - PE82.10-P-2516-97A
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118, 167, 177, 247, 293
Model 213, 238, 257, 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| A26/17 | Head unit | 10E |
| A40/11 | Mono multifunction camera | 6L |
| A40/11 | Mono multifunction camera | 6H |
| A40/13 | Multifunction camera | 6G |
| Code 23P | Driver assistance package | 6J |
| Code 23P | Driver assistance package | 6F |
| Code 51B | EURO-NCAP | 6J |
| Code 51B | EURO-NCAP | 6H |
| Code 243 | Active Lane Keeping Assist | 6K |
| Code 513 | Speed Limit Assist | 6K |
| Code 545 | Connect 5 (NTG6) | 8D |
| Code 547 | Connect 20 Entry (NTG6) | 8E |
| Code 548 | Connect 20 MID (NTG6) | 8E |
| Code 549 | Connect 20 HIGH (NTG6) | 8E |
| Code 608 | Adaptive Highbeam Assist | 6J |
| Code 628 | AUTOMATIC HIGH BEAM CONTROL PLUS (IHC+) | 6K |
| Code F293 | Model series 293 | 8J |
| Code F293 | Model series 293 | 8H |
| Code P20 | Driver assistance package PLUS | 6J |
| Code P20 | Driver assistance package PLUS | 6G |
| E1 | Left front lamp unit | 38B |
| E1n9 | Left headlamp control unit | 38E |
| E2 | Right front lamp unit | 43B |
| E2n9 | Right headlamp control unit | 43F |
| N3/9 | CDI control unit | 23J |
| N3/10 | Engine management control unit | 23J |

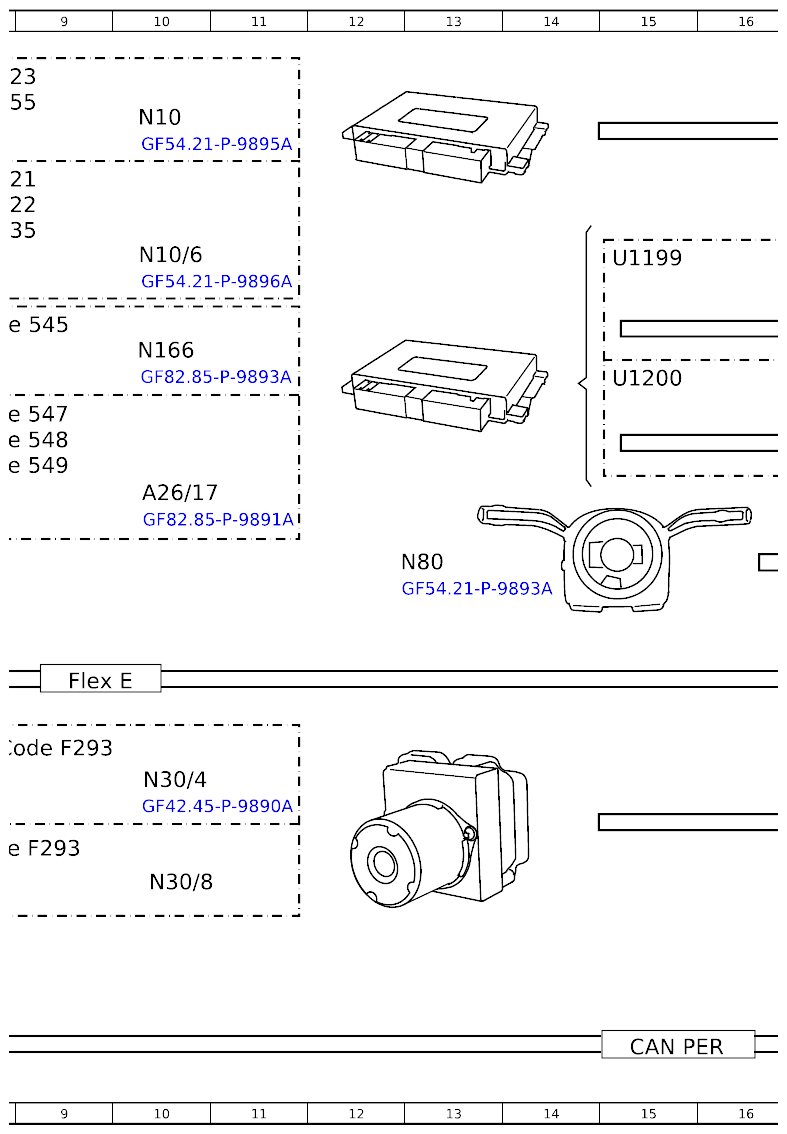

| N10 | Central control module | 10A |
| N10/6 | Front SAM control unit | 10C |
| N30/4 | Electronic Stability Program (ESP®) control unit | 10H |
| N30/8 | Regenerative braking system control unit | 10J |
| N73 | EIS [EZS] control unit | 22E |
| N80 | Steering column module | 13F |
| N127 | Drivetrain control unit | 31K |
| N166 | Head unit/instrument cluster control unit | 10D |

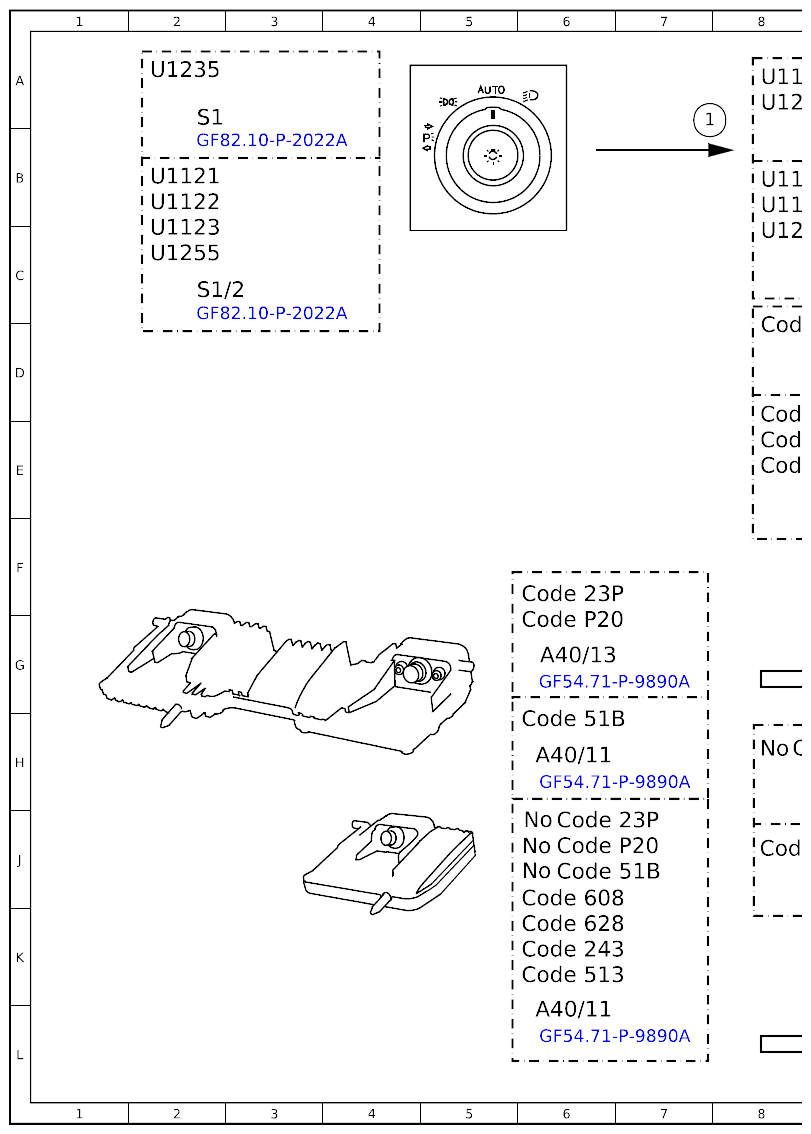

| S1 | Exterior lights switch | 2A |
| S1/2 | Exterior lights and electric parking brake switch group | 2C |
| U1121 | Valid for model 167 | 2B |
| U1121 | Valid for model 167 | 8B |
| U1122 | Valid for model 293 | 8B |
| U1122 | Valid for model 293 | 2B |
| U1123 | Valid for model 118, 177, 247 | 2C |
| U1123 | Valid for model 118, 177, 247 | 8A |
| U1128 | Valid for combustion engine | 22J |
| U1199 | Valid for vehicles up to facelift | 15C |
| U1200 | Valid for vehicles as of facelift | 15D |
| U1235 | Valid for model 213, 238, 257, 290 | 2A |
| U1235 | Valid for model 213, 238, 257, 290 | 8C |
| U1255 | Valid for model 243 | 2C |
| U1255 | Valid for model 243 | 8A |

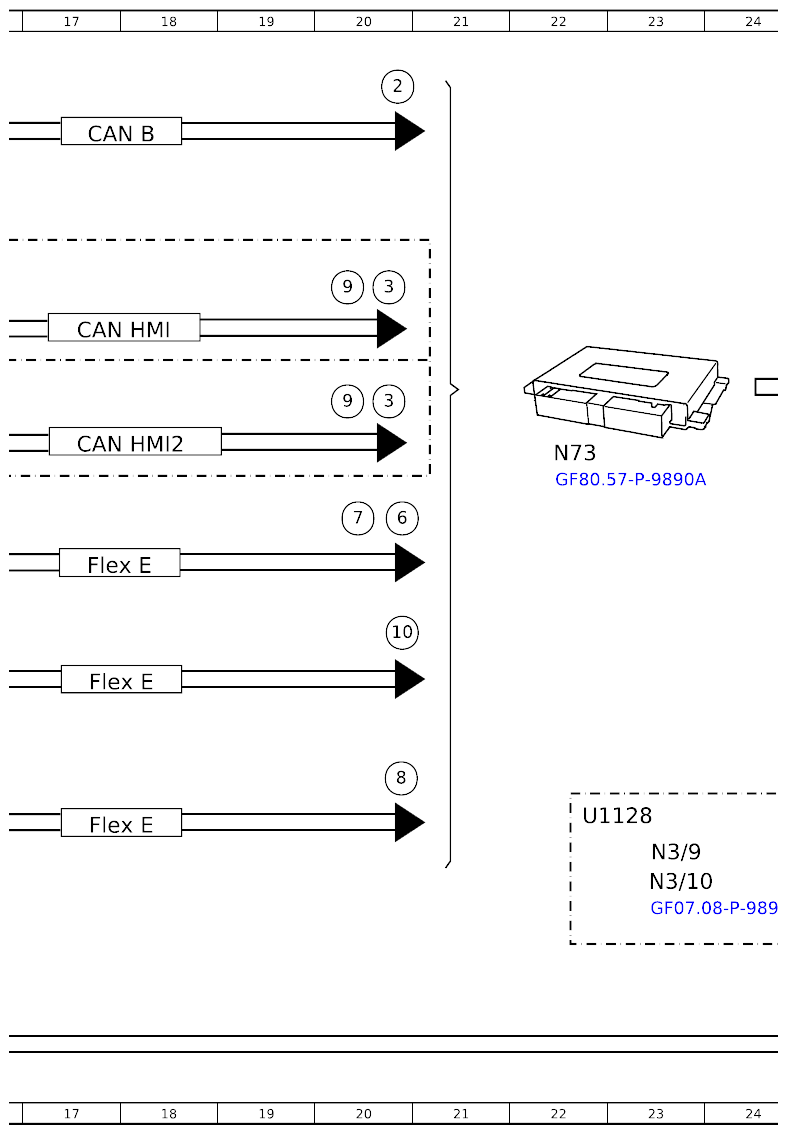

| CAN B | Interior CAN | 17B |

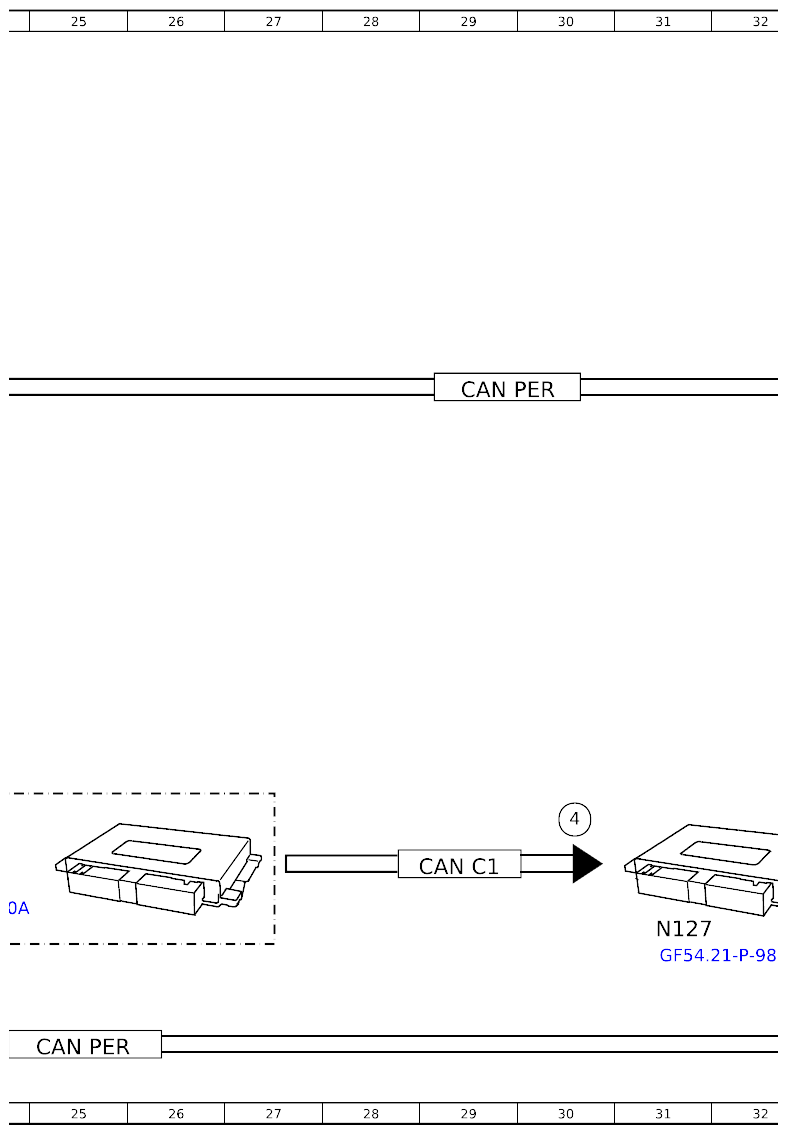

| CAN C1 | CAN 1 for drive | 29J |
| CAN HMI | User interface CAN | 17D |
| CAN HMI2 | CAN 2 for user interface | 17E |
| CAN PER | CAN for peripherals | 25L |
| CAN PER | CAN for peripherals | 15L |
| CAN PER | CAN for peripherals | 40J |
| CAN PER | CAN for peripherals | 40L |
| CAN PER | CAN for peripherals | 34L |
| CAN PER | CAN for peripherals | 34J |
| CAN PER | CAN for peripherals | 45J |
| CAN PER | CAN for peripherals | 29D |
| CAN PER | CAN for peripherals | 34D |
| CAN PER | CAN for peripherals | 41E |
| Flex E | Chassis FlexRay | 9G |
| Flex E | Chassis FlexRay | 17J |
| Flex E | Chassis FlexRay | 17G |
| Flex E | Chassis FlexRay | 17F |
| 1 | Exterior lights switch, status | 7A |
| 2 | Low beams, request | 20A |
| 2 | Low beams, request | 36D |
| 3 | Variable light distribution function, status | 20D |
| 3 | Variable light distribution function, status | 20C |
| 3 | Variable light distribution function, status | 35D |
| 4 | Engine running, signal | 30J |
| 4 | Engine running, signal | 36J |
| 4 | Engine running, signal | 44G |
| 5 | Drivetrain operational, signal | 35J |
| 5 | Drivetrain operational, signal | 44G |
| 6 | Combination switch, status | 20F |
| 6 | Combination switch, status | 35D |
| 7 | Steering angle, signal | 20F |
| 7 | Steering angle, signal | 34D |
| 8 | Wheel speed, signal | 20H |
| 8 | Wheel speed, signal | 36C |
| 9 | Map data, signal | 20D |
| 9 | Map data, signal | 20C |
| 9 | Map data, signal | 35C |
| 10 | Ambient information, data | 20G |
| 10 | Ambient information, data | 36K |
| 10 | Ambient information, data | 45G |
| 10 | Ambient information, data | 35C |
| 11 | Synchronization, signal | 42D |

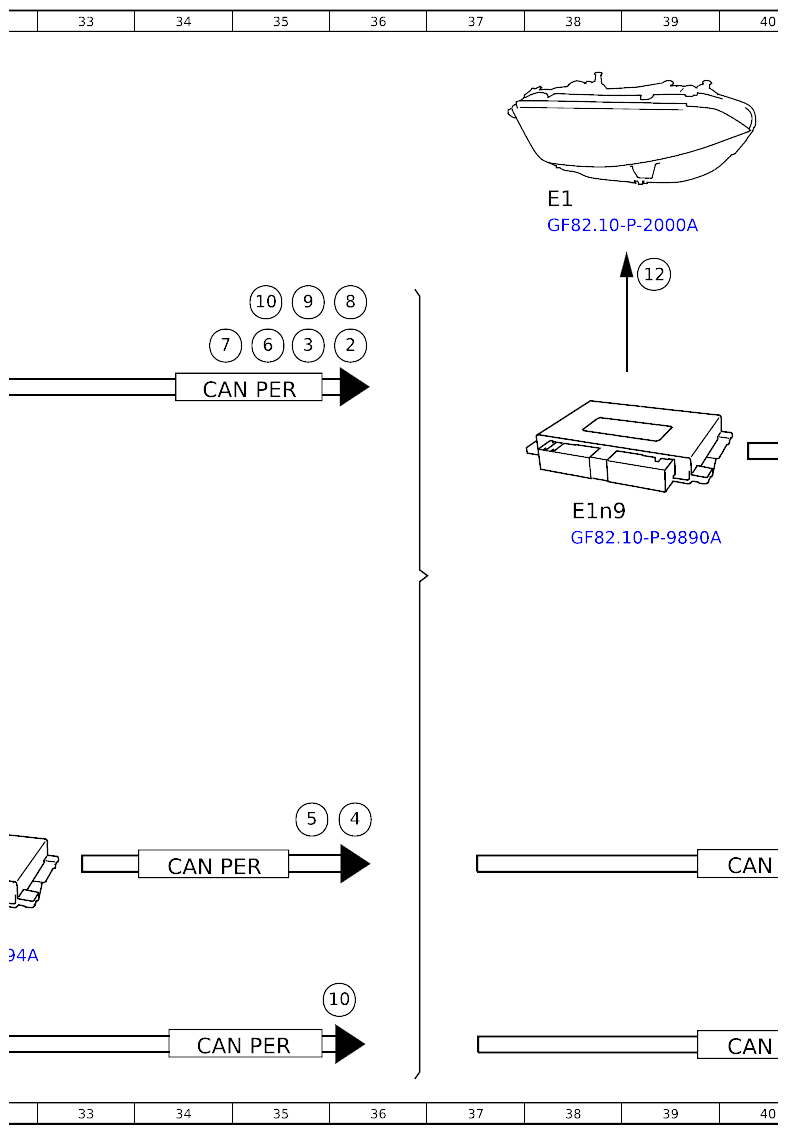

| 12 | Cornering illumination, actuation | 39C |

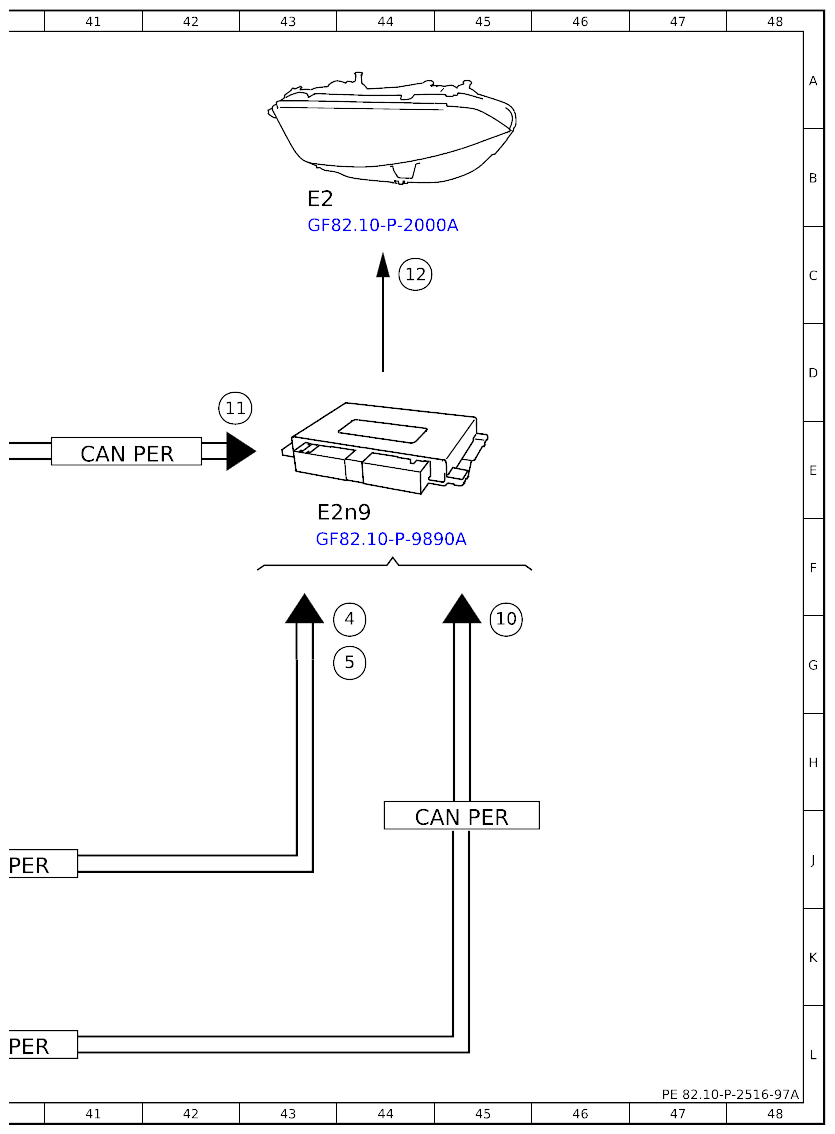

| 12 | Cornering illumination, actuation | 44C |
