Engine - Upper End
WARNING: This page is about a different car, the 2010 Ford Pickup and 2010 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.

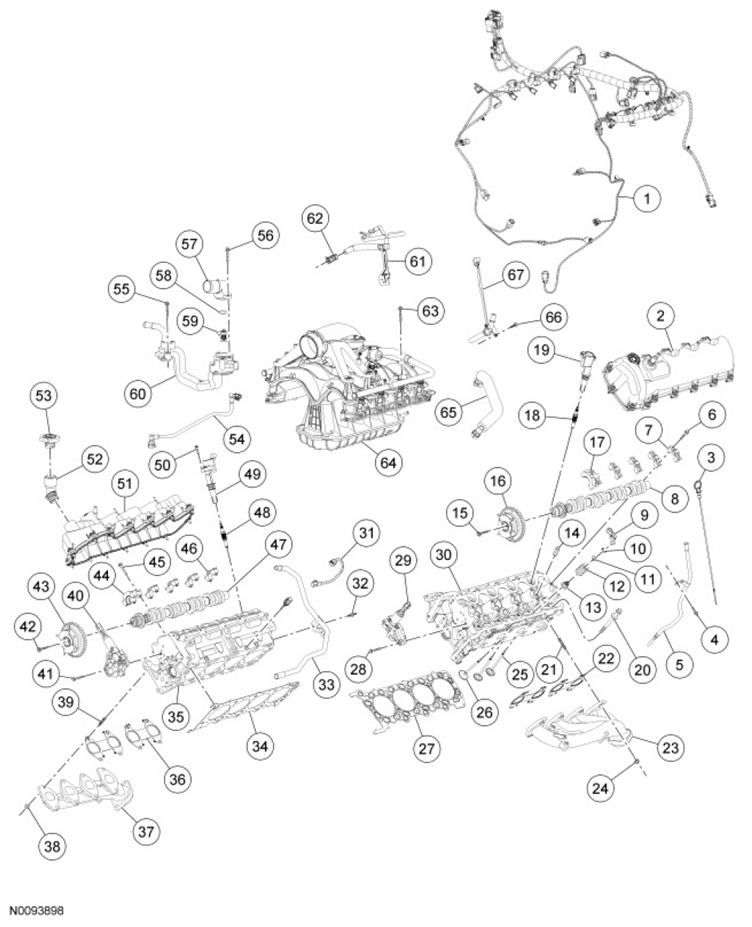

ITEM DESCRIPTION
| Item | Part Number | Description |
|---|---|---|
| 1 | 12B637 | Engine wiring harness |
| 2 | 6A505 | Valve cover - LH |
| 3 | 6750 | Oil level indicator |
| 4 | N605892 | Oil level indicator tube bolt |
| 5 | 6K873 | Oil level indicator tube |
| 6 | N807834 | Camshaft bearing cap bolt (10 required) |
| 7 | 6B280 | Camshaft bearing cap (4 required) |
| 8 | 6C255 | Camshaft - LH |
| 9 | 6529 | Roller follower (24 required) |
| 10 | 6518 | Valve spring retainer key (48 required) |
| 11 | 6514 | Valve spring retainer (24 required) |
| 12 | 6513 | Valve spring (24 required) |
| 13 | 6A517 | Valve stem seal (24 required) |
| 14 | 6C501 | Hydraulic lash adjuster (24 required) |
| 15 | 6279 | Camshaft phaser and sprocket bolt - LH |
| 16 | 6C524 | Camshaft phaser and sprocket - LH |
| 17 | 6B284 | Camshaft bearing cap |
| 18 | 12405 | Spark plug (4 required) |
| 19 | 12A366 | Ignition coil (4 required) |
| 20 | 6065 | Cylinder head bolt (20 required) |
| 21 | W707747 | Exhaust manifold stud (8 required) |
| 22 | 9Y431 | Exhaust manifold gasket (2 required) |
| 23 | 9431 | Exhaust manifold - LH |
| 24 | W701706 | Exhaust manifold nut (8 required) |
| 25 | 6507 | Intake valve (16 required) |
| 26 | 6505 | Exhaust valve (8 required) |
| 27 | 6083 | Cylinder head gasket - LH |
| 28 | W701520 | Variable Camshaft Timing (VCT) oil control solenoid assembly bolt (2 required) |
| 29 | 6C261 | VCT oil control solenoid assembly |
| 30 | 6050 | Cylinder head - LH |
| 31 | 14B102 | Cylinder Head Temperature (CHT) sensor jumper harness |
| 32 | W701571 | Heater outlet tube stud bolt |
| 33 | 18663 | Heater outlet tube |
| 34 | 6051 | Cylinder head gasket - RH |
| 35 | 6049 | Cylinder head - RH |
| 36 | 9Y431 | Exhaust manifold gasket (2 required) |
| 37 | 9430 | Exhaust manifold - RH |
| 38 | W701706 | Exhaust manifold nut (8 required) |
| 39 | W707747 | Exhaust manifold stud (8 required) |
| 40 | 6C260 | VCT oil control solenoid assembly |
| 41 | W701520 | VCT oil control solenoid assembly bolt (2 required) |
| 42 | 6279 | Camshaft phaser and sprocket bolt - RH |
| 43 | 6C524 | Camshaft phaser and sprocket - RH |
| 44 | 6B284 | Camshaft bearing cap |
| 45 | N807834 | Camshaft bearing cap bolt (10 required) |
| 46 | 6B280 | Camshaft bearing cap (4 required) |
| 47 | 6251 | Camshaft - RH |
| 48 | 12405 | Spark plug (4 required) |
| 49 | 12A366 | Ignition coil (4 required) |
| 50 | W706175 | Ignition coil bolt (8 required) |
| 51 | 6582 | Valve cover - RH |
| 52 | 6765 | Oil fill adapter |
| 53 | 6766 | Oil fill adapter cap |
| 54 | 6758 | Crankcase ventilation tube |
| 55 | W503282 | Engine coolant crossover manifold assembly bolt (3 required) |
| 56 | W503279 | Thermostat housing bolt (2 required) |
| 57 | 8594 | Thermostat housing |
| 58 | N806807 | Thermostat O-ring seal |
| 59 | 8575 | Thermostat |
| 60 | 8C369 | Engine coolant crossover manifold assembly |
| 61 | 9D446 | Intake manifold vacuum harness and support bracket assembly |
| 62 | - | Intake manifold vacuum tube and support bracket assembly clamp (part of 9A444) |
| 63 | W710758 | Intake manifold bolt (10 required) |
| 64 | 9424 | Intake manifold assembly |
| 65 | 6K817 | PCV tube |
| 66 | W500204 | PCV heater element assembly bolt (2 required) |
| 67 | 9F624 | PCV heater element assembly |
